Allgemeine Beschreibung

ToolsNet 8 ist eine auf Ihre Bedürfnisse zugeschnittene Schraubdatendokumentations- und -analysesoftware, die auf einer zuverlässigen Datenerfassung basiert und eine einfache Analyse der Produktionsdaten ermöglicht. Die Software gibt Ihnen die Möglichkeit, Ihre Prozesse kontinuierlich zu verbessern. Sie gibt Ihnen die volle Kontrolle, was zu weniger Nacharbeit, höherer Qualität und maximaler Verfügbarkeit führt.

Eigenschaften

• Dashboard und einstellbare Widgets

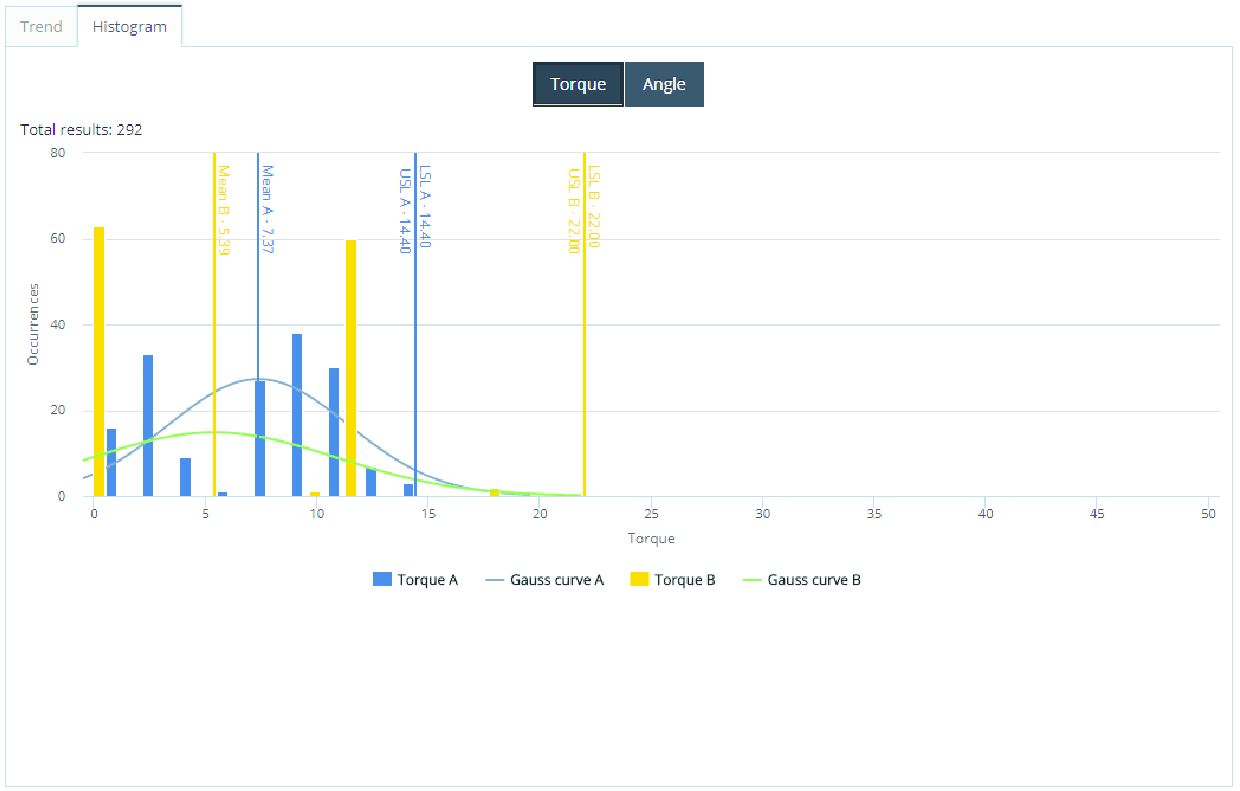

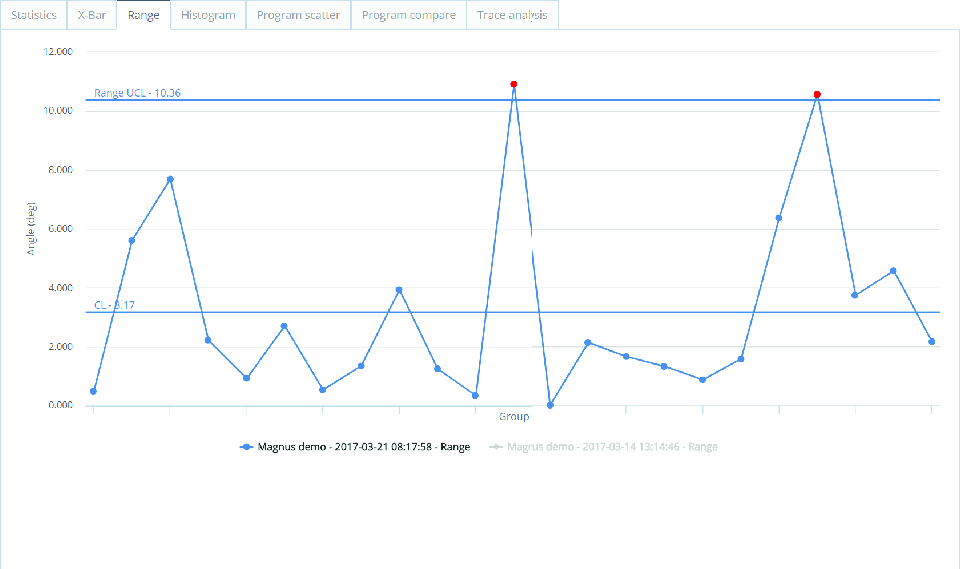

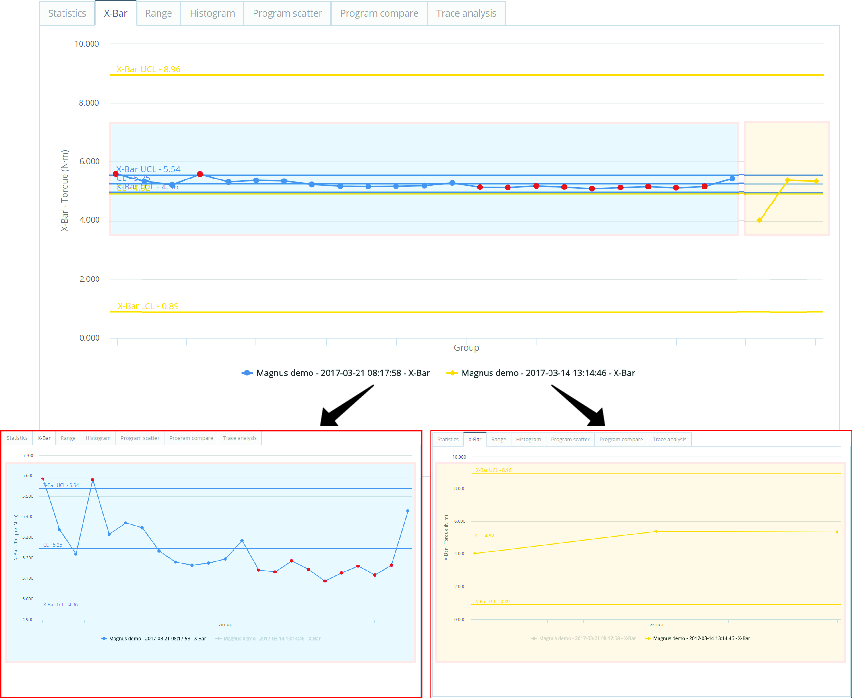

• Statistische Analyse

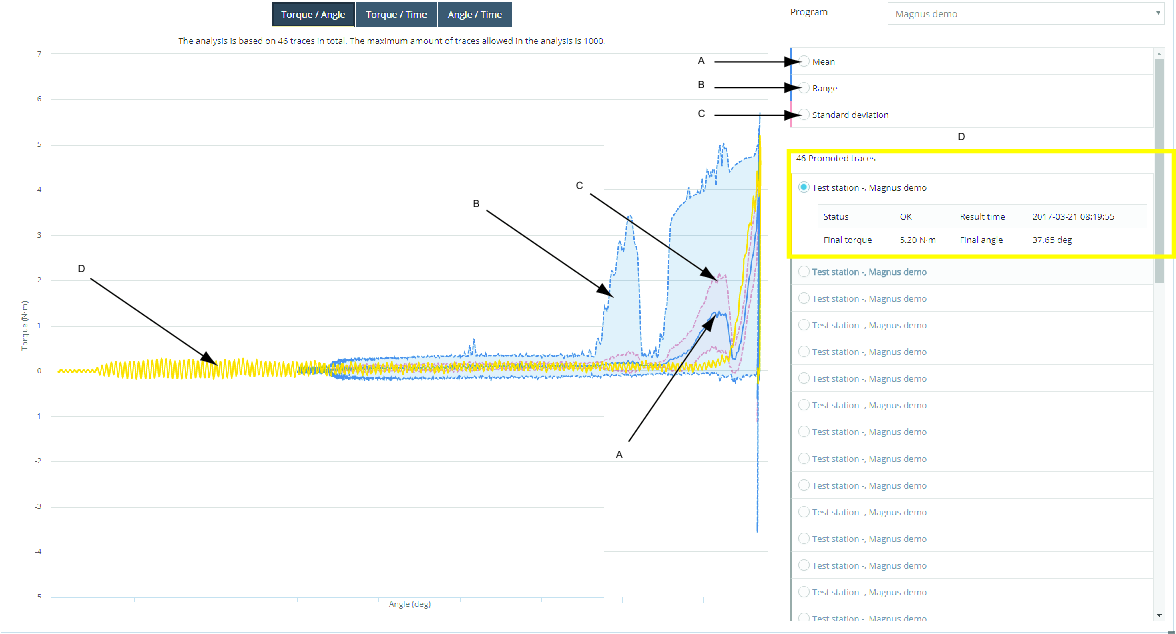

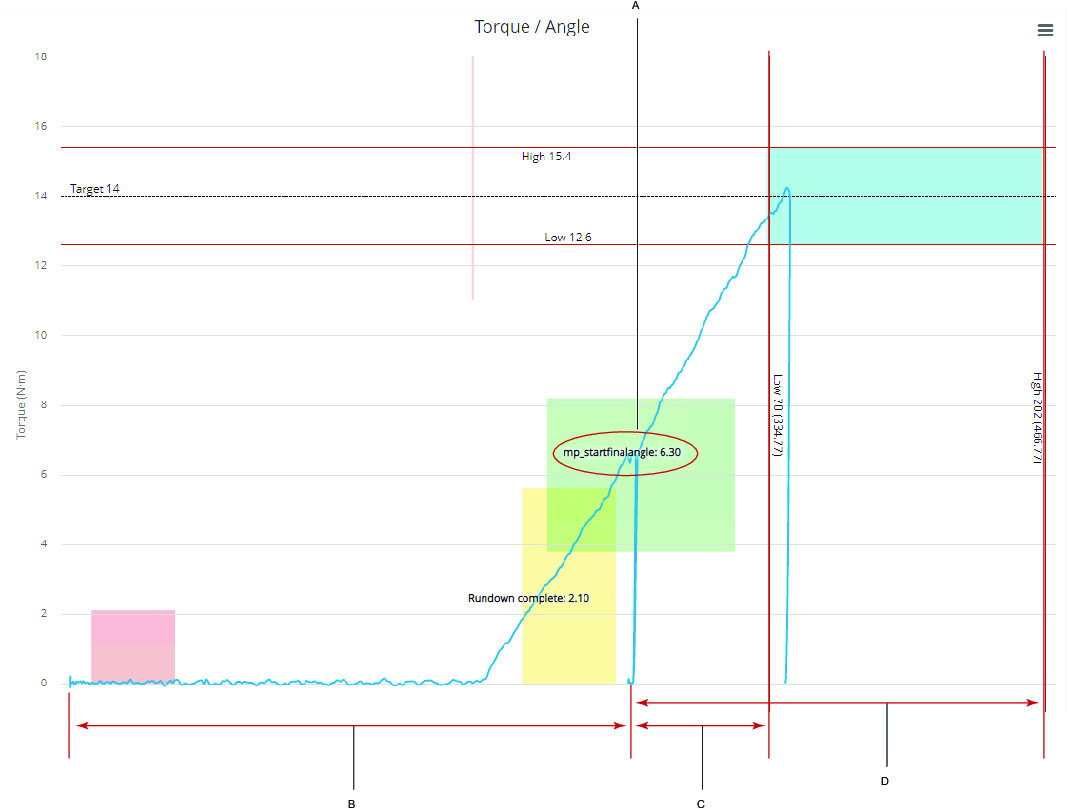

• Schraubkurven- und Referenzkurvenanalyse

• Detaillierte Werkzeug- und Controller-Anschlussübersicht

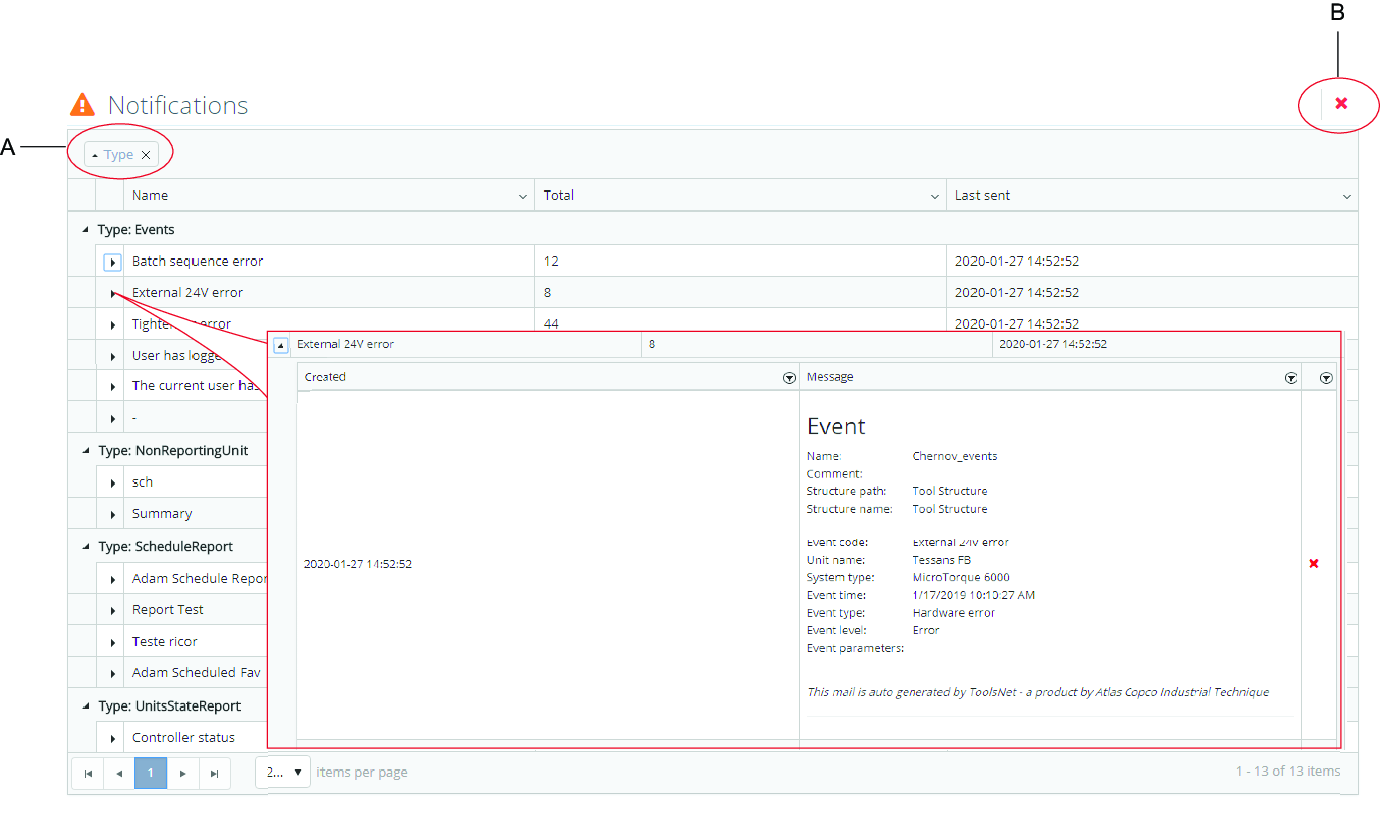

• N.i.O.-Trendbenachrichtigungen

• Berichte Favoritenverwaltung

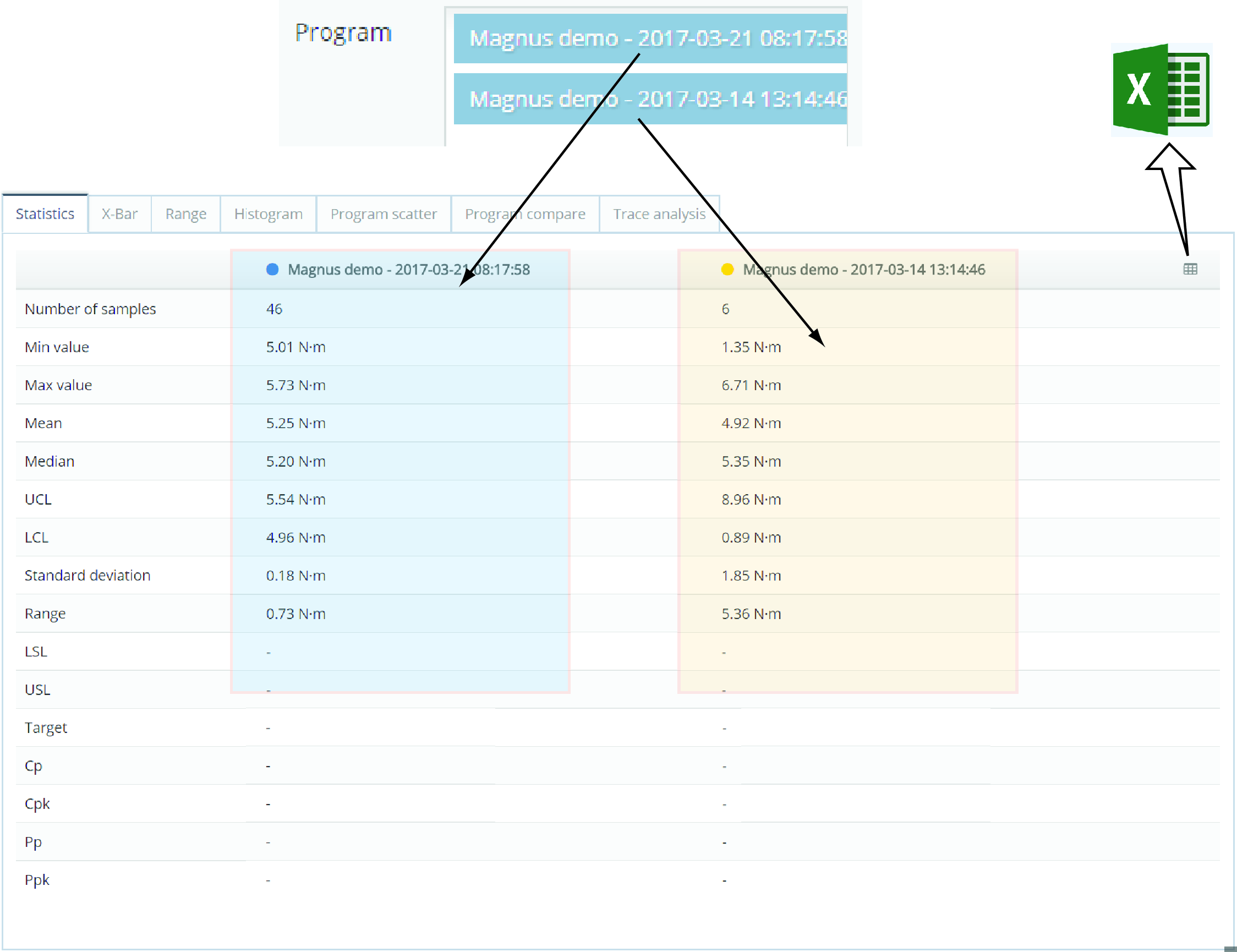

• Programmvergleich

• Datenarchivierung

Vorteile

• Erhöhte Produktivität und Flexibilität

• Hervorragende Benutzeroberfläche und anpassbare Ansicht pro Benutzer

• Reduzierte Nacharbeit durch nachträgliche Analyse von Kurven und Vergleich mit Referenzkurven

• Maximale Verfügbarkeit durch automatische Benachrichtigung beim Auftreten von Trends und Ereignissen

• Höhere Rechtssicherheit durch Gewährleistung einer vollständigen und langfristigen Datendokumentation

Datenschutz-Grundverordnung (DSGVO)

Dieses Produkt bietet die Möglichkeit, personenbezogene Informationen wie den Systembenutzernamen, die Rolle und die IP-Adresse zu verarbeiten. Der Zweck dieser Verarbeitungsfähigkeit könnte darin bestehen, die Qualitätskontrolle durch Rückverfolgbarkeit und geeignetes Zugriffsmanagement zu verbessern.

Wenn Sie sich dazu entschließen, personenbezogene Daten zu verarbeiten, müssen Sie die einschlägigen Datenschutzbestimmungen kennen und einhalten, einschließlich der DSGVO sowie anderer in der EU anwendbarer Gesetze, Richtlinien und Vorschriften. Atlas Copo kann in keiner Weise für die Verwendung des Produkts durch Sie haftbar gemacht werden.

Revisionsverlauf

Versionsnummer	Revisionsdatum	Revisionsbeschreibung
item	item	none
8,21	11/2021	NEUER Inhalt: Ergebnis Produkt Station Top-NIO Produktionsübersicht Vergleich der Verschraubungen nach der Wartung mit dem Wartungsintervall AKTUALISIERTER Inhalt: Änderung der Benutzereinstellungen Konfiguration von Windows Server 2019 für ToolsNet 8 Konfiguration von Windows Server 2016 für ToolsNet 8 Konfiguration von Windows Server 2012 R2 für ToolsNet 8 Arbeiten mit dem den Ergebnissen der Registerkarte Tabellenzeile Arbeiten mit der Registerkarte Dashboard Arbeiten mit der Registerkarte Berichte SPC Werkzeug hinzufügen Verwendung von Filtern im Werkzeug-Zentrum
8,20	07/2021	NEUER Inhalt: Symbol Arbeiten mit dem Suchfeld Arbeiten mit Ergebnissen Verwaltung der Widgets AKTUALISIERTER Inhalt: System Übersicht Bedienung Arbeiten mit der Registerkarte Dashboard ToolsNet Archive Installer
8,19	03/2021	NEUER Inhalt: Über das Benutzerhandbuch und Links zu Produktgrundlagen-Tutorials Arbeiten mit dem ToolsNet-Installationskonfigurator (ToolsNet-Web-App) Die ToolsNet-Web-App startet nicht und es tritt der Fehler „Nullreferenz-Ausnahme: Objektverweis wurde nicht auf eine Objektinstanz festgelegt“ im Zusammenhang mit dem Abrufen der Session-Facade auf. Prozess Generieren eines Berichts für ein Prozessprodukt Verwalten von Prozessproduktergebnissen Generieren eines Berichts für eine Prozessstation Verwalten von Prozessstationsergebnissen AKTUALISIERTER Inhalt: Unterstützte Plattformen Vollständige Installation Installation von ToolsNet 8, Erweiterte Installation Kompatibilität Einstellung der Administrator-Rolle
8,18	10/2020	Keine Änderungen. Neue Version 8.18 aufgrund von Software-Release 8.18.
8,17	06/2020	NEUER Inhalt: (Installationsprogramm) Fehler 1722. Es liegt ein Problem mit diesem Windows-Installationspaket vor (Installationsprogramm) Testverbindung zur Datenbank fehlgeschlagen (Service-Start) Lizenz-Server kann nicht gestartet werden (Service-Start) Fehler 1075: Datenkommunikationsdienst (ToolsNet-Web-App) Signal-R-Fehler (ToolsNet-Web-App) Widget Datenerfassungsgeschwindigkeit ist leer (ToolsNet-Web-App) Power Focus 4000, PowerMACS 4000 und ToolsNet OpenProtocol-Steuerungen werden nicht in der Einheitenüberwachung angezeigt AKTUALISIERTER Inhalt: Im neuen Abschnitt Fehlersuche und Wartung: Installation - Übersicht Kompatibilität Register Programmstreuung mit Schwenkfunktion Details anzeigen Widget Lizenzstatus Verwendung der Zoom- und Schwenkfunktion mit Schwenkfunktion
8,16	03/2020	NEUER Inhalt: Installation der Konfiguration von Windows Server 2019 für ToolsNet 8 Allgemeine Aktualisierung des Inhalts. Softwarestruktur Multi-Tab Installation - Übersicht Kompatibilität Microvideo zur Ergänzung des Inhalts hinzugefügt.
8,15	12/2019	NEUER Inhalt: ToolsNet Archive Installer – Aktualisierung des Archivs ToolsNet Archive Installer – Einrichtung der Verbindungseigenschaften
8,14	07/2019	NEUER Inhalt: Neue Struktur
8.13	02/2019	NEUER Inhalt: Informationen zum Upgrade älterer Versionen der ToolsNet-Datenbank Möglichkeit zum Entfernen von Benutzern Neue Struktur
8.12	01/2019	Das Handbuch ist ab 8.12 ein Benutzerhandbuch mit Anweisungen zu Installation, Konfiguration und Betrieb. NEUER Inhalt: GDPR-Konformität Allgemeine Beschreibung Eigenschaften Vorteile

Konventionen

Zur Verbesserung des Benutzerverständnisses werden in diesem Dokument bestimmte Formatierungen verwendet. Die verwendeten Formatierungen sind nachfolgend aufgeführt.

Über das Benutzerhandbuch

In diesem Benutzerhandbuch wird die Einrichtung, Konfiguration und Verwendung von ToolsNet beschrieben. Es richtet sich an jeden, der mit ToolsNet arbeitet.

Die verfügbaren Video-Tutorials finden Sie, wenn Sie im Suchfenster in der oberen Menüleiste den Suchbegriff Produktgrundlagen-Tutorials eingeben.

In jedem Produktgrundlagen-Tutorial wird die Ausführung einer bestimmten Aufgabe mit einem Atlas Copco-Produkt vorgestellt. Diese Tutorials sind so konzipiert, dass die Benutzer sie auf ihren eigenen Geräten ansehen und verfolgen können. Die Produktgrundlagen-Tutorials sind online verfügbar, damit sie von Benutzern bei Bedarf jederzeit abgerufen werden können. Sie vermitteln grundlegende Kenntnisse, die für die Arbeit mit Atlas Copco-Produkten erforderlich sind.

System Übersicht

Typische Installation

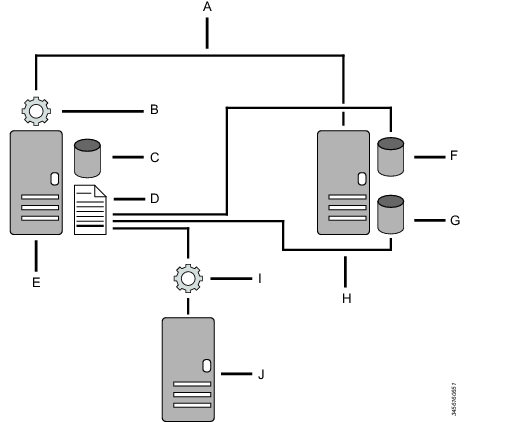

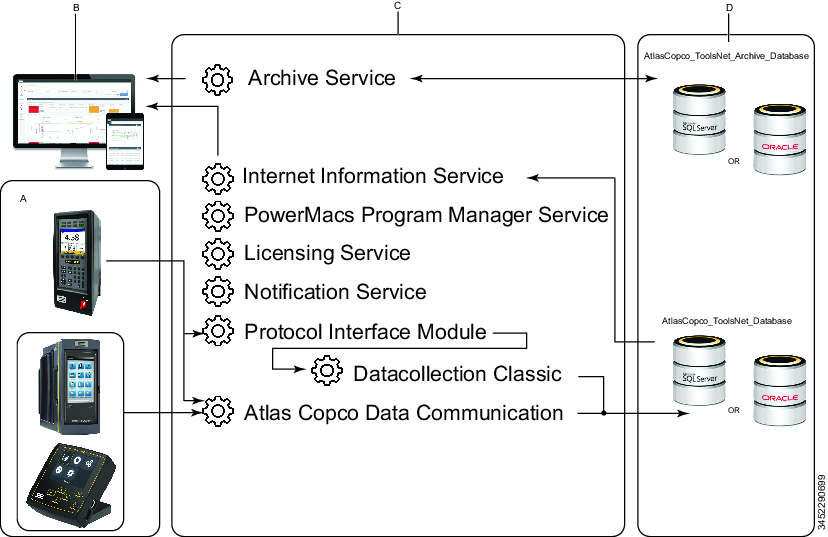

Die folgende Abbildung zeigt die Struktur typischer ToolsNet 8-Installationen bei einer eigenständigen Installation: ein Server mit den ToolsNet 8-Anwendungen und ein Datenbank-Server mit der ToolsNet-Datenbank.

Die Beziehungen zwischen den einzelnen Modulen in ToolsNet:

• ToolsNet-Clients können über einen Webbrowser auf den Server zugreifen.

• Auf dem Server werden außerdem die verschiedenen Datenerfassungsdienste ausgeführt, die Daten von den Steuerungen erfassen und Ergebnisse im Datenbank-Modul speichern.

• Der Internet-Informationsdienst zeigt die Ergebnisse auf einer Webseite an.

Die verschiedenen Module können Sie anhand der Abbildung der Struktur bei einer eigenständigen Installation identifizieren.

Eigenständige Installation

In einer eigenständigen Installation werden der Server und das Datenbank-Modul auf demselben Computer installiert und ausgeführt.

Software GUI

ToolsNet 8 ist ein anzeigestarkes Produkt, das erstklassige Informationen bietet.

Die Weboberfläche für ToolsNet 8 ist reaktionsfähig und passt sich automatisch an die von Ihnen verwendete Bildschirmgröße und Auflösung an, wobei der angezeigte Arbeitsplatzinhalt und die Menüleiste sich entsprechend verändern und anpassen.

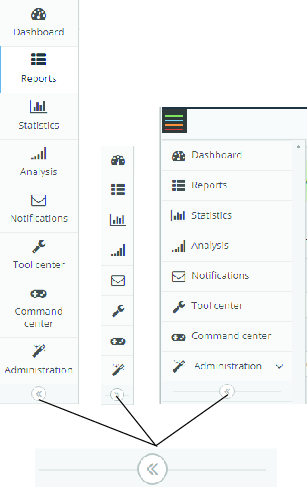

Menüleiste

Die in der linken Menüleiste in ToolsNet 8 angezeigten Registerkarten hängen von der erworbenen Lizenzart ab.

Das Aussehen der linken Menüleiste variiert abhängig von der Vergrößerungsstufe des Internetbrowsers und der Bildschirmauflösung.

• Wählen Sie die Schaltfläche Erweitern aus, um das Menü zu erweitern oder zu minimieren.

Symbole

Die folgende Tabelle bietet einen Überblick über die in der Benutzeroberfläche von ToolsNet 8 verfügbaren Symbole und Schaltflächen:

Installation und Upgrade

• Installation - Übersicht
  • Unterstützte Plattformen
  • Kompatibilität
  • Vor der Installation
  • Pfadübersicht für eine Standard-Installation
• Installation von ToolsNet 8
  • Vollständige Installation
  • Beziehen einer ToolsNet Web-Adresse
  • Registrierung der Software
  • Statusanzeige der ToolsNet 8-Installation

Installation - Übersicht

Befolgen Sie für eine korrekt installierte ToolsNet 8 Arbeitsumgebung die folgende Checkliste für die Installation und Konfiguration.

Infrastruktur

Installation

Konfiguration

Archivierung (falls erworben)

Unterstützte Plattformen

Je nach der Systemversion und den erworbenen Lizenzen bietet das System folgende Dienste:

• Ergebnisdatenerfassung aus Power Focus 3000, Power Focus 4000, PowerMACS 3000, PowerMACS 4000, Power Focus 6000, the Scalable Quality Solution (SQS) und von anderen Anbietern über ToolsNet open protocol, TNDCP.

• Trends, Zusammenfassungen und detaillierte Datenberichte in einer Weboberfläche, basierend auf Ergebnissen und Ereignissen.

• Statistische Analyse der Produktionsdaten.

• Warnungen und Verwaltung von Produktionsereignissen.

• Werkzeugwartungsüberwachung für Power Focus 4000 und Power Focus 3000.

Kompatibilität

Weitere Informationen zur Installation der Software finden Sie auf den offiziellen Webseiten der jeweiligen Software-Anbieter.

Weitere Informationen zur Installation der Software finden Sie in den Versionshinweisen zu den jeweiligen Datenbankversionen.

Oracle-Installationen müssen durch einen Fachmann ausgeführt werden und nur, wenn ein Oracle DBA vorhanden ist. Siehe Installing Oracle für weitere Anweisungen.

Prüfen Sie vor der Installation, ob der SQL Server Agent aktiviert ist. Nutzen Sie dazu die Windows-Dienste.

Weitere Informationen zur Installation der Software finden Sie auf den offiziellen Webseiten der jeweiligen Software-Anbieter.

SQL Express wird von ToolsNet 8 nicht unterstützt.

Vor der Installation

Vor der Installation von ToolsNet 8 müssen folgende Vorbereitungen getroffen werden:

• Stellen Sie sicher, dass die Computer, auf denen ToolsNet 8 ausgeführt werden soll, den Hardware- und Software-Anforderungen entsprechen.

• Schalten Sie die System-Firewall AUS oder öffnen Sie die Ports.

• Stellen Sie sicher, dass die AC-Datenkommunikation installiert ist.

Wenn ToolsNet 4000 auf dem Server installiert ist, führen Sie ein Upgrade durch.

Lesen Sie die Abschnitte zur Server-Konfiguration, um mehr zur vorgesehenen Verwendung des Servers zu erfahren. Stellen Sie immer sicher, dass Ihr Datenbankserver installiert, korrekt eingerichtet und aktiv ist.

Festplatten und Datendateien

Legen Sie mit dem Datenbank-Administrator folgende Einstellungen fest.

Diese Werte werden in dieser Phase nicht festgelegt.

Die Datei mit den SQL Server-Transaktionsprotokollen wächst, wenn die Datenlöschwartung ausgeführt wird. Diese Protokolldatei wird weggelassen, wenn eine Sicherungskopie der Datenbank erstellt wird. Vom Datenbankadministrator muss eine angemessene Methode eingesetzt werden, um die Größe der Protokolldatei auf einem annehmbaren Niveau zu halten.

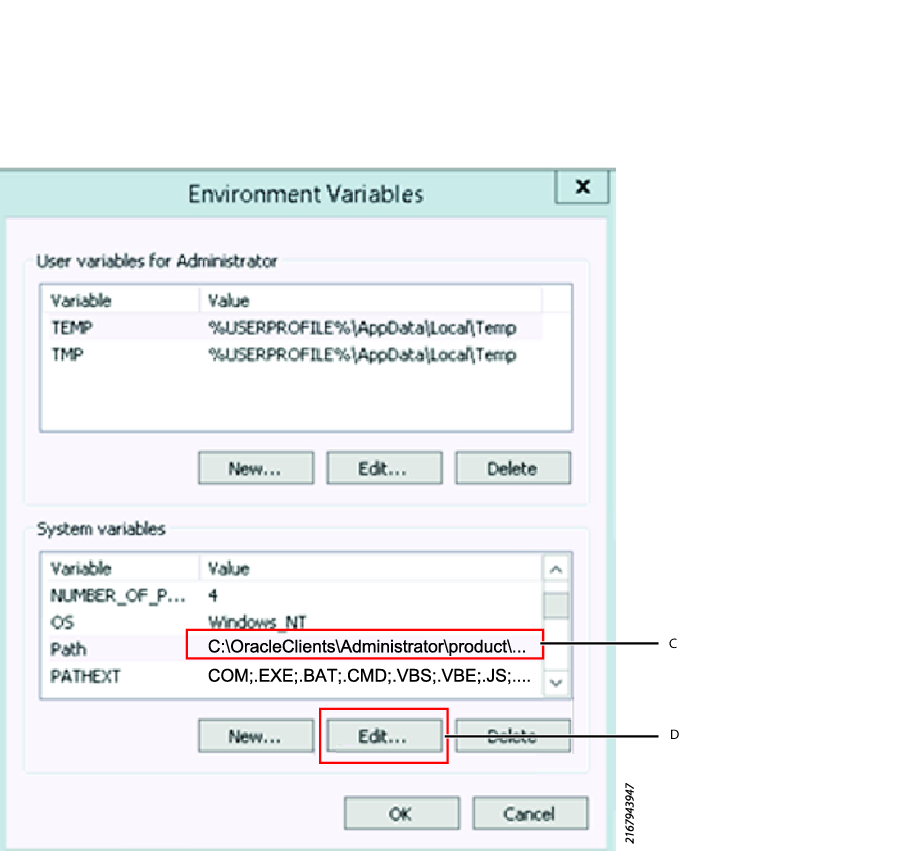

Erfahren Sie, wie die Verbindung zum Oracle-Datenbankserver und TNSNAMES konfiguriert wird.

Pfadübersicht für eine Standard-Installation

Die nachfolgenden Tabellen listen die Pfade für wichtige Anwendungen und Dateien für eine Standard-Installation von ToolsNet 8 auf.

Installation von ToolsNet 8

In diesem Abschnitt wird die Installation von ToolsNet 8 beschrieben.

Befolgen Sie für eine korrekt installierte Arbeitsumgebung die Checkliste für die Installation und Konfiguration unter Installation - Übersicht.

Vollständige Installation

Bei der Vollständigen Installation werden alle ToolsNet-Komponenten installiert.

Die Datenbanken sollten nur von einem Fachmann installiert werden, und nur, wenn ein DBA vorhanden ist.

Beziehen einer ToolsNet Web-Adresse

Zum Start von ToolsNet 8 ist die Webadresse des ToolsNet-Systems erforderlich. Diese Adresse wird üblicherweise durch einen ToolsNet-Superuser bereitgestellt.

• http://<server name>/ToolsNet

Der <Servername> variiert je nach Installation. Der Aufbau der Webadresse kann je nach Betrieb variieren und hängt davon ab, wie das IT-Personal die Installation vornimmt.

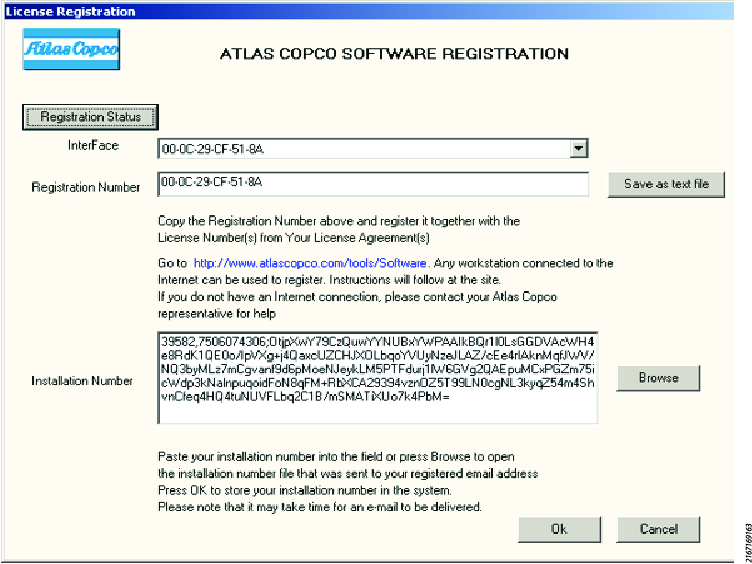

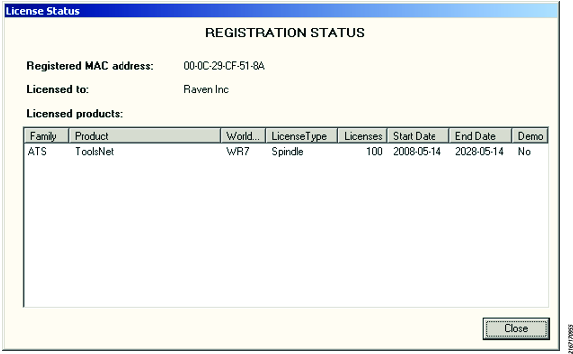

Registrierung der Software

Atlas Copco Tools AB – Licensing (ACT - Licensing) wird auf demselben Server installiert wie die ToolsNet-Anwendung.

Zum Start des Systems ist die Installationsnummer erforderlich.

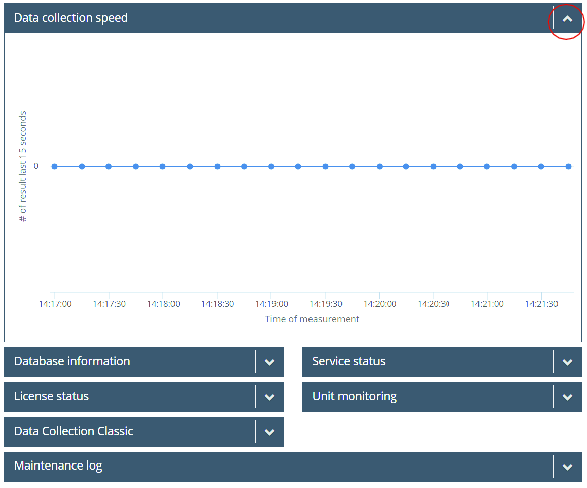

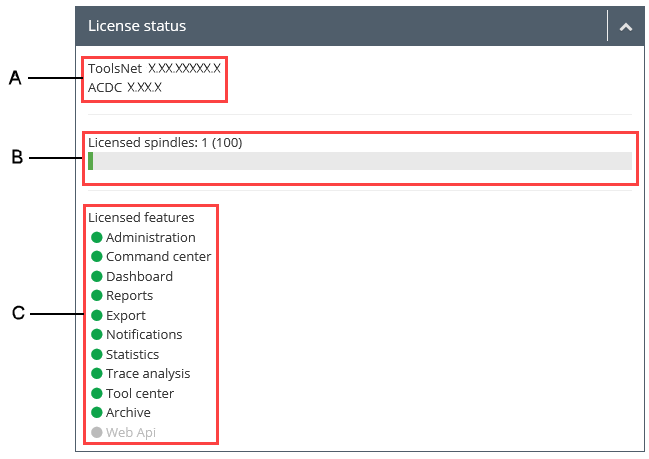

Statusanzeige der ToolsNet 8-Installation

Konfiguration

• Arbeiten mit dem ToolsNet-Installationskonfigurator
• Arbeiten mit dem Server
  • Stoppen der Datenerfassungsdienste
  • Neustart der Datenerfassungsdienste
  • Anzeigen von Informationen zu Server-Verbindungsfehlern
  • Bearbeiten des Passworts für die klassische Datenerfassung
  • Konfigurieren der integrierten Windows-Authentifizierung
    • Aktivierung der integrierten Windows-Authentifizierung in IIS
    • Hinzufügen der ToolsNet-URL zu vertrauenswürdigen Sites
    • Aktivierung der automatischen Anmeldung bei Ihrem Webbrowser
    • Einstellung der Administrator-Rolle
    • Ändern von Rollen
  • Verschlüsselung des gemeinsamen Konfigurationspassworts
  • Änderung der ToolsNet 8 Server-Einstellungen
    • Zugriff auf die ToolsNet Server-Einstellungen
    • Registrierungsdatenbank-Einstellungen - Allgemeines
    • Datenbankkonnektivität
    • Zeitserver-Einstellungen
    • Protokolleinstellungen
    • Zusätzliche Einstellungen
    • Benutzerzugang
  • Konfiguration von Windows Server 2019 für ToolsNet 8
  • Konfiguration von Windows Server 2016 für ToolsNet 8
  • Konfiguration von Windows Server 2012 R2 für ToolsNet 8
  • Konfiguration von MSMQ
• Arbeiten mit der Datenbank
  • Standard-Datenbankname
  • Aktualisieren und Migrieren der Datenbank
    • Aktualisierung und Migration der ToolsNet 8 Datenbank über Script
    • Datenbankmigration nach der Aktualisierung (Microsoft SQL) manuell
    • Datenbankmigration nach der Aktualisierung (Oracle) manuell
  • Konfiguration von Datenbankplattformen
    • Konfiguration von Oracle
      • Voraussetzungen

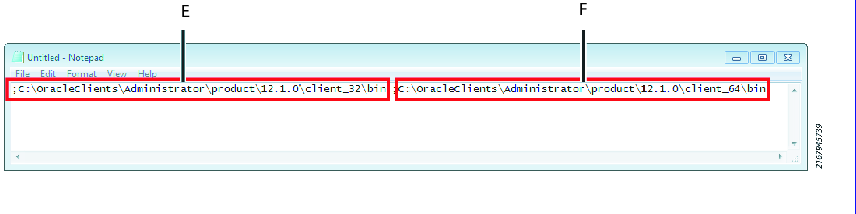

      • Oracle Net Client

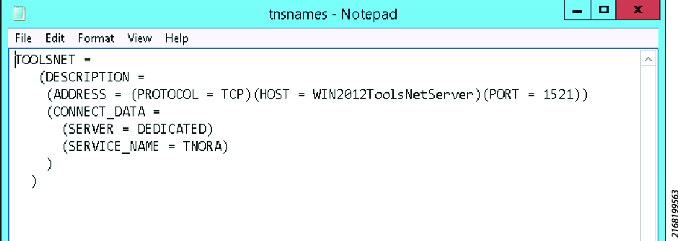

      • TNSNAMES
  • ToolsNet Datenbank-Installationsprogramm
    • Datenbanksicherung
    • Planung der Datenbankwartung für SQL Server Enterprise- und Standard-Edition
    • Index in Oracle reorganisieren und neu erstellen
  • ToolsNet Archive Installer
    • Archive Installer – ToolsNet Version 8.18 oder höher
    • Archive Installer – ToolsNet Version 8.8 bis 8.18
      • ToolsNet-Archivierung aktivieren

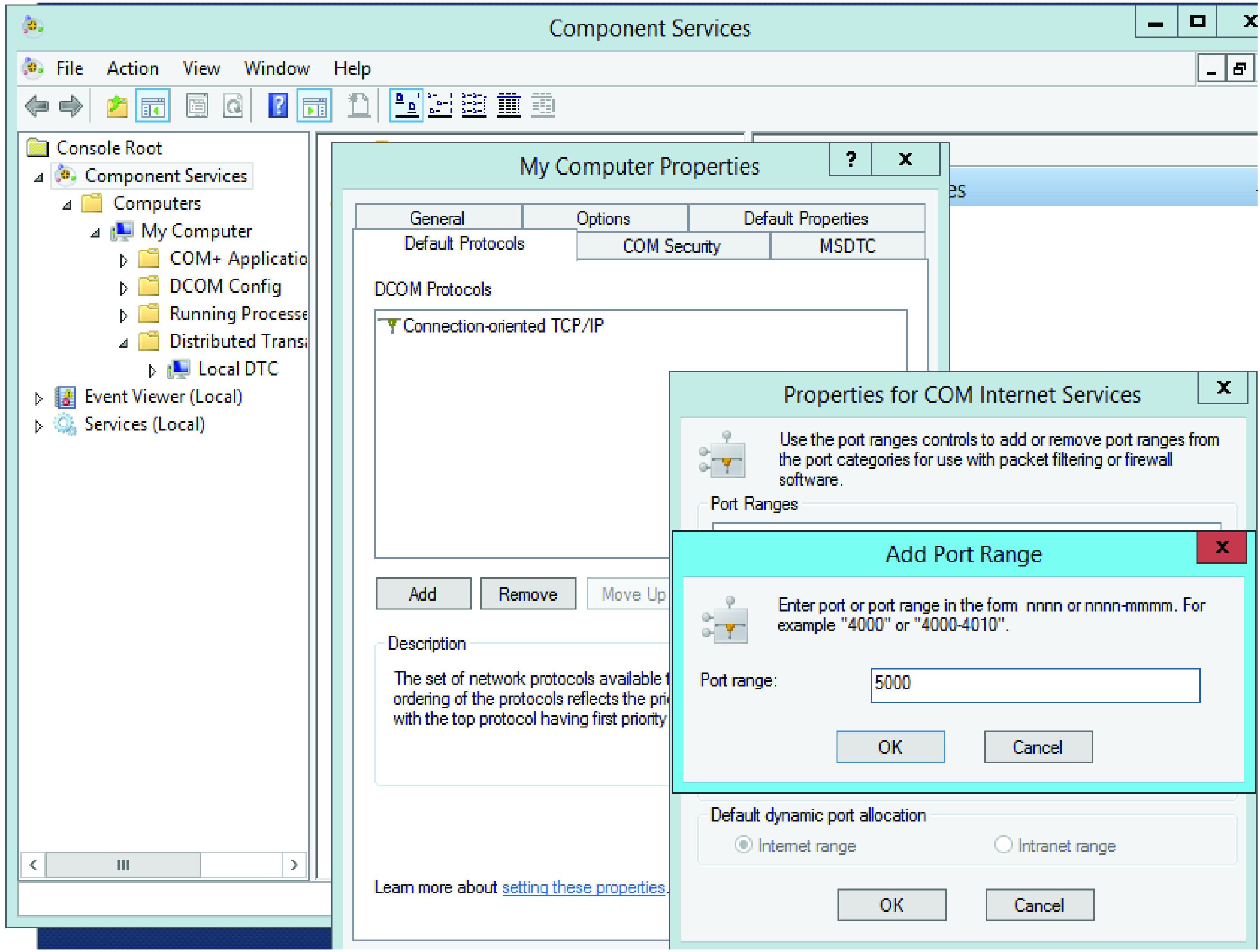

      • Portbereich für das Archiv auf einem separaten Server hinzufügen

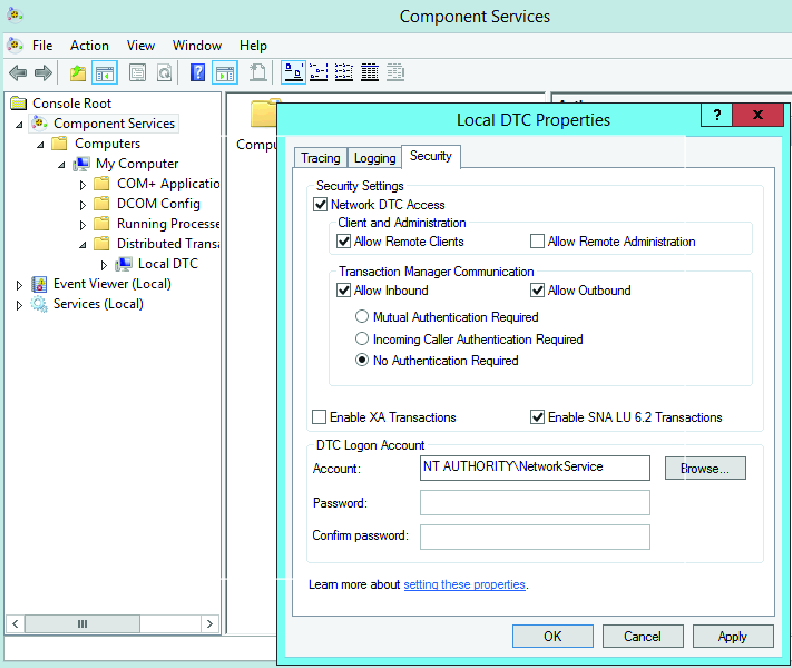

      • Einstellung der lokalen DTC-Eigenschaften für das Archiv auf einem separaten Server
      • Festlegen der Tagesgrenze für den Export vom Archiv auf einem separaten Server
    • Erstellen einer Archiv-Datenbank
    • Verknüpfung zur Datenbank erstellen

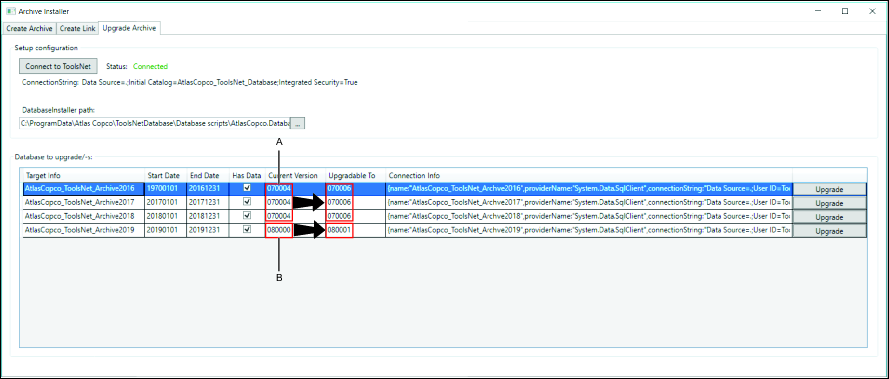

    • Aktualisierung der Archiv-Datenbank

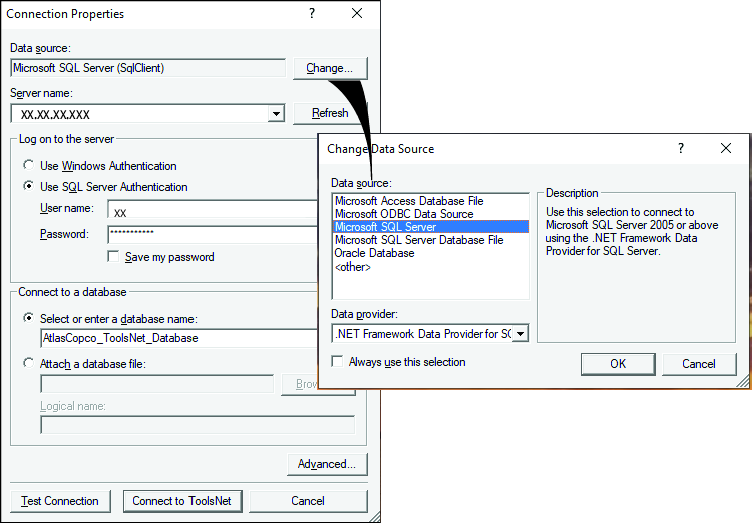

      • Einrichtung der Verbindungseigenschaften

Arbeiten mit dem ToolsNet-Installationskonfigurator

Mit dem ToolsNet Installation Configurator können die Konfigurationseinstellungen der ToolsNet 8-Installation überprüft und bei Bedarf geändert werden. Der ToolsNet Installation Configurator wird bei der Installation von ToolsNet 8 automatisch geöffnet. Ebenso kann er vom Desktop oder vom Startmenü aus geöffnet werden.

Der ToolsNet Installation Configurator verfügt über folgende Registerkarten:

• Die Registerkarte ToolsNet enthält die Anwendungs- und Authentifizierungseinstellungen.

• Die Registerkarte Datenbank enthält die Datenbankeinstellungen.

• Die Registerkarten Datenbankinstallationsprogramm enthält eine Übersicht über die Datenbankskripte.

Arbeiten mit dem Server

Der Server führt die Datenerfassungsdienste Data Collection Classic und Atlas Copco Data Collection (ACDC) aus, die Daten von den Steuerungen erfassen und Ergebnisse im Datenbank-Modul speichern. Dieser Abschnitt erklärt den Betrieb des Servers sowie die Änderung der Server-Konfiguration.

Stoppen der Datenerfassungsdienste

Im Falle eines Verbindungsfehlers zwischen einem Power Focus oder PowerMACS-System und den Datenerfassungsdiensten Data Collection Classic oder Atlas Copco Data Collection service (ACDC) werden die Daten in der Steuerung zwischengespeichert. Die gespeicherten Daten werden vom Datenerfassungsmodul abgerufen, sobald die Netzwerkverbindung wiederhergestellt ist.

Die verfügbare Zwischenspeichergröße ist je nach Steuerungsart und gegenwärtiger Konfiguration verschieden. Ziehen Sie bitte das Handbuch für die Steuerung zu Rate und prüfen Sie die Speichereinstellungen/Steuerungskonfiguration, um die Größe des Zwischenspeichers zu bestimmen.

Die Internet-Informationsdienste müssen normalerweise nicht beendet werden. Ein Beenden dieses Dienstes kann sich auf nicht zum ToolsNet-System gehörende Webanwendungen auswirken.

Neustart der Datenerfassungsdienste

Der Server muss nach der Installation neu gestartet werden. Nach dem Neustart sollten die ToolsNet 8-Dienste automatisch starten. Der ToolsNet Service Manager kann verwendet werden, um zu überprüfen, ob die erforderlichen Dienste aktiv sind.

Anzeigen von Informationen zu Server-Verbindungsfehlern

Sobald die Datenbank-Verbindung unterbrochen wird, beginnt der ToolsNet 8-Datenerfassungsdienst mit der Speicherung der Daten und Diagramme auf der Festplatte. Mit dieser Funktion werden auch die Daten geschützt, falls die Netzwerkverbindung zwischen dem ToolsNet 8-Server und dem Datenbankserver verloren gehen sollte.

Alle in dieser Zeit erfassten Ergebnisse werden in temporären Dateien mit der Erweiterung .que bei der klassischen Datenerfassung und als Microsoft-Nachrichtenwarteschlange (MSMQ) bei Datenerfassungsdiensten gespeichert.

Bei der klassischen Datenerfassung gibt es eine Warteschlange pro Steuerungstyp:

• pf.que für PowerFocus 3000 und Power Focus 4000

• pm.que für PowerMACS

• op.que für PowerFocus 2000 und sonstige Geräte, die Berichte über ToolsNet Open Protocol erstellen.

Der Standardpfad zu den .que-Dateien ist C:\Programme (x86)\Atlas Copco\bin.

Informationen zu Datenbank-Verbindungsfehlern werden in der Datei TNserver.log gespeichert. Diese befindet sich im selben Ordner wie die Warteschlangen-Dateien.

Für den Datenerfassungsdienst gibt es eine MSMQ-Datei für jede Steuerung, die an ToolsNet 8 meldet.

Die Warteschlangen-Dateien können in der Anwendung Computer-Management eingesehen werden.

Die Protokolldateien für den Datenerfassungsdienst befinden sich unter c:\Programmdaten\Atlas Copco\Logs\DataCollectionService\. Jeden Tag wird eine neue Protokolldatei erstellt.

Sobald der SQL Server gestartet wird, werden Steuerungsdaten von den .que- und MSMQ-Dateien abgerufen und in der Datenbank gespeichert.

Es kann eine gewisse Zeit dauern, bis alle Daten abgerufen wurden, wenn die Datenbank für längere Zeit gestoppt wurde.

Bearbeiten des Passworts für die klassische Datenerfassung

Nutzen Sie den Windows-Registrierungseditor, um das Passwort für Datenerfassung, klassisch zu bearbeiten.

Konfigurieren der integrierten Windows-Authentifizierung

Für die Konfiguration der integrierten Windows-Authentifizierung müssen die folgenden Vorgaben eingehalten werden:

• Der ToolsNet-Server ist mit Active Directory (AD) verbunden.

• Als ToolsNet-Administratorengruppe wird eine AD-Sicherheitsgruppe verwendet.

• Wenn Windows-Konten verwenden während derToolsNet 8-Installation ausgewählt war, siehe Installation von ToolsNet 8, Vollständige Installation.

Aktivierung der integrierten Windows-Authentifizierung in IIS

Die Sicherheitsfunktionen für die Windows-Authentifizierung müssen installiert sein.

Hinzufügen der ToolsNet-URL zu vertrauenswürdigen Sites

Aktivierung der automatischen Anmeldung bei Ihrem Webbrowser

Einstellung der Administrator-Rolle

Die Administrator-Rolle wird während der Installation festgelegt, kann aber manuell in der Datei web.config geändert werden.

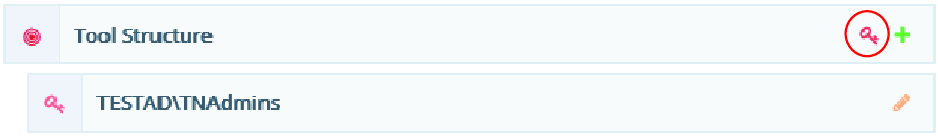

Ändern von Rollen

Als Mitglied der Administratorengruppe können Sie in ToolsNet Rollen mit den einzelnen Zentralen verknüpfen, wenn Sie beim ToolsNet-Web-Client angemeldet sind.

Verschlüsselung des gemeinsamen Konfigurationspassworts

Sie können das Passwort verschlüsseln, so dass es in der Datei Gemeinsame Konfiguration nicht sichtbar ist. Das in der Registrierung gespeicherte Kennwort für den ToolsNet-Server kann nicht verschlüsselt werden.

Nur das Passwort in der gemeinsamen Konfiguration kann verschlüsselt werden.

Änderung der ToolsNet 8 Server-Einstellungen

Die Einstellungen der Serverregistrierung können für den klassischen Datenerfassungsdienst über die Einstellungs-Webschnittstelle des ToolsNet-Servers verändert werden. Sie haben über den ToolsNet Service Manager oder einen Webbrowser auf die Webschnittstelle zugreifen. Nehmen Sie die Änderungen vor und wählen Sie Speichern, um diese zu speichern.

Zugriff auf die ToolsNet Server-Einstellungen

Änderungen und Einstellungen in ToolsNet 8 können auf zwei Arten vorgenommen werden: über die Webschnittstelle für Servereinstellungen oder über den Service Manager auf dem ToolsNet-Server.

Aus Sicherheitsgründen ist es nicht möglich, die Webschnittstelle zur Einstellung des ToolsNet-Servers von einem anderen Computer oder Gerät auszuführen.

Registrierungsdatenbank-Einstellungen - Allgemeines

Nachfolgende Tabelle enthält die allgemeinen Registrierungsdatenbank-Einstellungen.

Datenbankkonnektivität

Nachfolgende Tabelle enthält die Einstellungen der Datenbankkonnektivität.

Zeitserver-Einstellungen

Nachfolgende Tabelle enthält die Einstellungen für den Zeitserver.

Protokolleinstellungen

Nachfolgende Tabelle enthält die Protokoll-Einstellungen.

Zusätzliche Einstellungen

Die nachfolgende Tabelle enthält zusätzliche Einstellungen.

Einstellung/Schaltfläche	Funktion	Kommentar
System > Verbindungen > Letztes Ereignis > Meldungen	Es sollte sich nur eine geringe Anzahl von Meldungen in der Warteschlange befinden. Wenn sich über längere Zeit eine zunehmende Anzahl von Meldungen in der Warteschlange befindet, weist dies darauf hin, dass der ToolsNet-Server Probleme hat, was den Empfang und das Speichern von Informationen in der Datenbank mit der gegenwärtigen Datenmenge betrifft.	Dieser Wert kann für gewisse Zeit zunehmen, wenn die ToolsNet-Server alte, von den Steuerungen stammende Daten wiederherstellen.
Angeschlossene Steuerungen	Die IP-Adresse jeder Steuerung, die an den Datenerfassungsdienst angeschlossen ist.	Diese Informationen können zur Prüfung verwendet werden, ob Steuerungen mit dem ToolsNet-Server verbunden sind. In dieser Liste kann dieselbe Steuerungs-IP-Adresse mehrmals aufgeführt werden, wenn die Verbindung zwischen einer Steuerung und dem ToolsNet-Server unterbrochen und anschließend wiederhergestellt wurde. Unterbrochene Verbindungen werden alle 10 Minuten gelöscht. Zur Aktualisierung der Informationen über angeschlossene Steuerungen klicken Sie im Browser auf die Schaltfläche Aktualisieren.

Benutzerzugang

Wenn ToolsNet 8 mit einer Verbindung zu Active Directory konfiguriert ist, hat der Benutzer Zugriff auf die ToolsNet-Teile, die mit der jeweiligen ToolsNet -Benutzergruppe verknüpft sind.

Wenn keine Authentifizierung für ToolsNet konfiguriert ist, kann der Benutzer eine neue Benutzerauthentifizierung erstellen. Der neue Benutzer wird in ToolsNet gespeichert. Sollte sich der Browser oder Computer des Benutzers ändern, kann der Benutzer die gespeicherte Authentifizierung auswählen.

Konfiguration von Windows Server 2019 für ToolsNet 8

Für die Installation eines Windows Server 2019 bestehen einige Anforderungen. Gehen Sie zur Konfiguration der Installation von ToolsNet 8 auf einem Windows Server 2019 wie folgt vor.

Konfiguration von Windows Server 2016 für ToolsNet 8

Für die Installation auf einem Windows Server 2016 gelten bestimmte Anforderungen. Gehen Sie zur Konfiguration der Installation von ToolsNet 8 auf einem Windows Server 2016 wie folgt vor.

Konfiguration von Windows Server 2012 R2 für ToolsNet 8

Für die Installation auf einem Windows Server 2012 R2 gelten bestimmte Anforderungen. Gehen Sie zur Konfiguration der Installation von ToolsNet 8 auf einem Windows Server 2012 R2 wie folgt vor.

Konfiguration von MSMQ

MSMQ (Microsoft Message Queuing) ist im Grunde ein Nachrichten-Protokoll, das Anwendungen, die auf separaten Servern/Prozessen laufen, eine ausfallsichere Kommunikation ermöglicht. Eine Warteschlange ist ein temporärer Speicherort, von dem aus Nachrichten zuverlässig versendet und empfangen werden können, falls die Bedingungen dies zulassen. Je nach Größe der Anlagen bzw. Produktionsvolumen wird empfohlen, die Größe des Nachrichtenspeichers von MSMQ von 1 GB (Standard) zu erhöhen. Wenn der Nachrichtenspeicher voll ist, können Daten verloren gehen. Es wird empfohlen, die Begrenzung aufzuheben oder zu erhöhen.

Liste der zu installierenden Anwendungen:

• Message Queuing MSMQ

Arbeiten mit der Datenbank

Um die Atlas Copco Datenkommunikations-Datenbank in gutem Zustand und leistungsfähig zu halten, sollten folgende Wartungsarbeiten durchgeführt werden:

• Erstellen Sie regelmäßige Sicherungskopien der Datenbank, um die Daten im Falle eines Hardwarefehlers zu sichern und um zu verhindern, dass das Transaktionsprotokoll zu groß wird.

• Die Datenbank-Indizes sollten regelmäßig neu erstellt und reorganisiert werden, um die Transaktionen und Suchfunktionen schnell und optimiert ausführen zu können.

• Löschen Sie alte Ergebnisse, die nicht mehr benötigt werden. Damit wird weniger Speicherplatz eingenommen und eine verbesserte Geschwindigkeit bei der Erstellung von Berichten erzielt. Nach einer Löschung wird außerdem empfohlen, die Indizes zu reorganisieren.

• Zur Durchführung einer Wartung richten Sie den Auftragsmanager für den entsprechenden Datenbanktyp ein und starten Sie ihn.

A	Verknüpfter Server	B	Archivierungsauftrag
C	Atlas Copco Datenkommunikation DB	D	Tabelle: dbo.ArchiveTargets
E	Datenbankserver	F	Beispiel Archiv-DB: Periode 1
G	Beispiel Archiv-DB: Periode 2	H	Atlas Copco Datenkommunikation Archiv-Datenbank
I	Archivierungsdienste	J	Atlas Copco Datenkommunikation Anwendungsserver

Standard-Datenbankname

Je nach ausgewähltem Datenbanktyp wird vom Installationspaket ein Standard-Datenbankname generiert. Bei der Installation werden Tabellenbereiche und erforderliche Benutzer entweder zu SQL Server oder zu Oracle hinzugefügt.

In Oracle wird ein Benutzer als Schema-Platzhalter für Tabellenansichten und gespeicherte Verfahren für beide Datenbanken erstellt.

Aktualisieren und Migrieren der Datenbank

In diesem Abschnitt wird die Aktualisierung und Migration der Datenbank beschrieben.

Befolgen Sie für eine korrekt installierte Arbeitsumgebung die Checkliste für die Installation und Konfiguration unter Installation - Übersicht.

Aktualisierung und Migration der ToolsNet 8 Datenbank über Script

Dieses Skript führt ein Upgrade der Datenbank von ToolsNet 4000 - ToolsNet 8.2 auf ToolsNet 8.10 sowie die Migrations-Skripte aus. Für ToolsNet 8.3 bis ToolsNet 8.9 muss dieses Skript nicht ausgeführt werden.

WARNUNG

Führen Sie ein Datenbank-Backup durch, bevor Sie das Vorbereitungsskript für das Upgrade ausführen.

Abhängig von der Größe der Datenbank kann die Migration einige Zeit in Anspruch nehmen.

Datenbankmigration nach der Aktualisierung (Microsoft SQL) manuell

Die Datenbankmigration wurde zu ToolsNet 8.3 hinzugefügt. Beim Upgrade von einer niedrigeren Version als ToolsNet 8.3 ist Folgendes zu beachten.

Zum Abschluss der Migration müssen nach dem Upgrade Migrations-Skripte in Microsoft SQL Server Management Studio o.ä. ausgeführt werden.

Die Änderungen wirken sich auf die Datenbank aus und darauf, wie die Anwendung Verläufe, Einheiten, Auftragsergebnisse, Programm- und Ergebnisparameter speichert.

Migration mittels Skript

Nach einem Upgrade werden die Migrationsdateien in folgenden Ordnern gespeichert. Installieren Sie die Skripte in der folgenden Reihenfolge mithilfe des Microsoft SQL Server Management Studio.

Datenbankmigration nach der Aktualisierung (Oracle) manuell

Die Datenbankmigration wurde zu ToolsNet 8.3 hinzugefügt. Beim Upgrade von einer niedrigeren Version als ToolsNet 8.3 ist Folgendes zu beachten.

Zum Abschluss der Migration müssen nach dem Upgrade Migrations-Skripts in Oracle SQL Developer o.ä. ausgeführt werden.

Die Änderungen wirken sich auf die Datenbank aus und darauf, wie die Anwendung Verläufe, Einheiten, Auftragsergebnisse, Programm- und Ergebnisparameter speichert.

Nach einem Upgrade werden die Migrationsdateien in folgenden Ordnern gespeichert. Installieren Sie die Skripts mit Oracle SQL Developer in folgendem Ordner.

Konfiguration von Datenbankplattformen

Das Installationsverfahren wird nicht in diesem Benutzerhandbuch beschrieben, konsultieren Sie das Installationshandbuch für den gewünschten Server. Die Konfiguration des speziell für ToolsNet verwendeten Servers wird in diesem Abschnitt erläutert.

Konfiguration von Oracle

Ein SQL Server ist die empfohlene Datenbankplattform für ToolsNet 8. Oracle Net Client darf nur durch laut ACTA SW Market Support-Team berechtigtes Personal installiert werden und nur bei Kunden, die über einen Oracle Net Client-DBA verfügen.

Voraussetzungen

Falls Oracle Net Client noch nicht installiert wurde, bitten Sie den DBA, diesen zu installieren und den Oracle-Datenbankserver einzurichten. Der DBA muss keine bestimmten Benutzer, Schemas oder Tabellenbereiche einrichten. Das macht das Installationsprogramm automatisch. Es sind allerdings die Anmeldedaten für einen Benutzer erforderlich, der über entsprechende Zugriffsrechte verfügt, um Benutzer, Schemas, Tabellen und gespeicherte Verfahren zu erstellen.

Stellen Sie sicher, dass TCP/IP in Oracle Net Client aktiviert ist.

Oracle Net Client

Installieren Sie Oracle Net Client für Webanwendungen und -dienste auf dem Server. Handelt es sich beim Server für Webanwendungen und -dienste um eine 64-Bit-Version, müssen sowohl der 32- als auch der 64-Bit- Oracle Net Client installiert werden. Wenn es sich bei dem Web- und Dienst-Server um eine 32-Bit-Maschine handelt, ist nur der 32-Bit-Client erforderlich.

• Installieren Sie zuerst den 64-Bit- Oracle Net Client.

• Installieren Sie dann den 32-Bit- Oracle Net Client.

Durch die Einhaltung dieser Reihenfolge liegt der 32-Bit-Pfad in der Umgebung vor dem 64-Bit-Pfad.

TNSNAMES

Zum Zugriff auf die Oracle-Datenbank muss ein Alias zur Datei tnsnames.ora hinzugefügt werden.

Tnsnames.ora Sie befindet sich im Ordner Oracle. Zum Beispiel: C:\OracleClients\Administrator\product\12.1.0\client_64\Network\Admin Wenn sie nicht vorhanden ist, können Sie das Beispiel aus dem Beispielordner Tnsnames.ora kopieren.

ToolsNet Datenbank-Installationsprogramm

Der Installer führt mithilfe von Grafiken durch die Installation der Datenbank-Module.

Die Hauptfunktionen des Datenbank-Moduls sind:

• Job speichern: Ergebnisse, Kennungen und Kurven von ToolsNet.

Voraussetzungen:

• Installation ToolsNet 8.8 oder höher.

• Datenbank-Installationsprogramm Version 4.7.2 oder höher.

Datenbanksicherung

Es wird empfohlen, regelmäßig Datensicherungen für die ToolsNet-Datenerfassungs-Datenbank durchzuführen. Zudem sollten die Datensicherungen auf einem von der Produktionsumgebung getrennten Gerät gespeichert werden, um die Datensicherheit sicherzustellen.

Datensicherungen sollten mit Hilfe der für SQL Server oder Oracle empfohlenen Vorgehensweisen und nicht durch Kopieren von Dateien durchgeführt werden.

Für SQL Server wird empfohlen, die Datensicherungsroutine mittels der SQL Server-Managementkonsole einzurichten. Einrichtung eines Skripts in einem SQL Server-Agent-Auftrag, der über den SQL Server geplant und überwacht werden kann.

Detaillierte Anweisungen hierzu können Sie den entsprechenden SQL Server-Handbüchern entnehmen.

Planung der Datenbankwartung für SQL Server Enterprise- und Standard-Edition

Nach der Installation werden im SQL Server Wartungsaufträge eingerichtet. Diese Arbeiten sind als Standardeinstellung deaktiviert, um so ein versehentliches Löschen der Fertigungsdaten zu vermeiden. Eine Datenlöschwartung wird über eine Reihe von gespeicherten Verfahren mit dem Präfix .tnmt durchgeführt.

Index in Oracle reorganisieren und neu erstellen

Stark fragmentierte Indizes können die Anwendungs- und Datenbankleistung verringern. Die Datenbank-Engine kann für die automatische Pflege von Indizes programmiert werden.

Index reorganisieren und Index neu erstellen sind im Oracle-Agenten als Auftrag konfiguriert. Die Datenbanken sollten einmal täglich reorganisiert werden. Die Neuerstellung sollte bei vielen Transaktionen einmal pro Woche durchgeführt werden.

Die Index-Wartung ist standardmäßig mit diesen Vorgaben konfiguriert.

ToolsNet Archive Installer

Es sind zwei Arten von Archive Installern verfügbar:

• Archive Installer (Version 9) – ToolsNet Version 8.18 oder höher.

• Archive Installer (bis zu Version 9) – ToolsNet Version 8.8 oder höher.

Archive Installer – ToolsNet Version 8.18 oder höher

Der Installer führt durch die Installation der Archiv-Module.

• Archivierungsdienste – Verbinden die Archiv-Datenbanken mit dem Internet und kopieren Ergebnisse, Kennungen und Kurven aus der ToolsNet-Datenbank in das Archiv.

Voraussetzungen:

• Installation ToolsNet 8.18 oder höher.

• Archive Installer Version .net 4.8.

Start der Anwendung Archive Installer

Archive Installer – ToolsNet Version 8.8 bis 8.18

Der Installer führt durch die Installation der Archiv-Module.

Die beiden Hauptfunktionen des Archivmoduls sind:

• Archivierungsauftrag: Kopiert Ergebnisse, Kennungen und Kurven aus der ToolsNet-Datenbank in das Archiv.

• Archivierungsdienste Verbinden die Archiv-Datenbank mit dem Internet.

Voraussetzungen:

• ToolsNet Version 8.8 bis 8.18.

• Archive Installer Version .net 4.8.

Start der Anwendung Archive Installer

ToolsNet-Archivierung aktivieren

Damit die Archiv-Funktion verfügbar ist, muss der Tagesgrenzwert für den Export festgelegt werden.

Portbereich für das Archiv auf einem separaten Server hinzufügen

Einstellung der lokalen DTC-Eigenschaften für das Archiv auf einem separaten Server

Festlegen der Tagesgrenze für den Export vom Archiv auf einem separaten Server

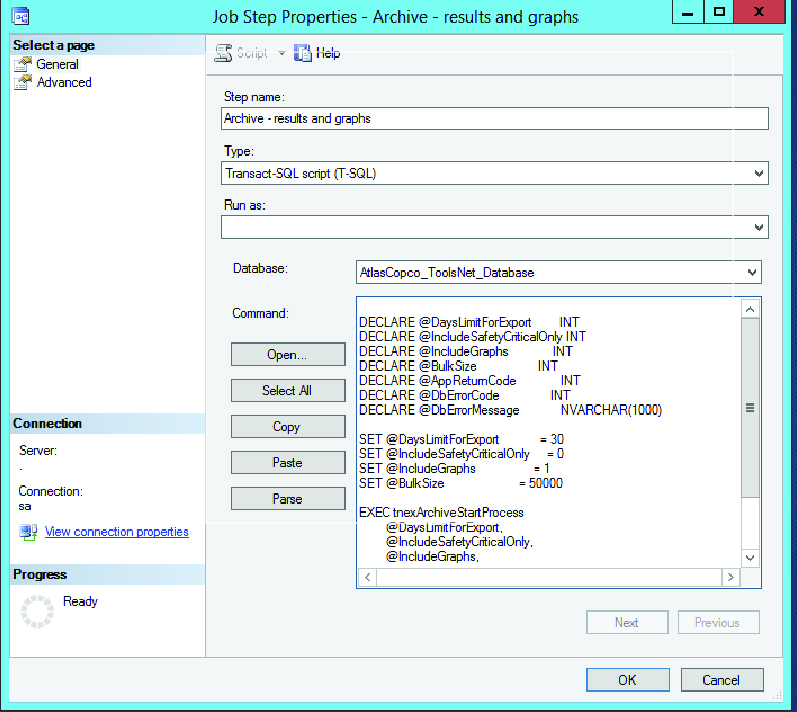

Mit der Funktion Tagesgrenze für Export können Sie festlegen, wann die Archivierung beginnen soll.

SET @DaysLimitForExport Standardwert 9999 Tage = (keine Archivierungsfunktion).

Erstellen einer Archiv-Datenbank

Erstellen eines Datenbank-Archivs auf einem Server.

Für SQL-Server oder Oracle geltende Installation.

Der Archive Installer verfügt über Anleitungstext für jedes Feld.

Damit das Datenbankarchiv funktioniert, muss eine Verknüpfung zwischen der Archiv-Datenbank und der ToolsNet-Datenbank konfiguriert werden. Siehe Verknüpfung zur Datenbank erstellen.

Verknüpfung zur Datenbank erstellen

Erstellung einer Verknüpfung von der Archiv-Datenbank zur ToolsNet-Datenbank und deren Verbindung.

Für SQL-Server oder Oracle geltende Installation.

Der Archive Installer verfügt über Anleitungstext für jedes Feld.

Aktualisierung der Archiv-Datenbank

Aktualisierung des Datenbank-Archivs auf dem Server.

Arten von Aktualisierungen

Anzeige der verfügbaren Arten von Aktualisierungen.

Größer Aktualisierungen werden immer durch eine Ganzzahl gekennzeichnet.

A	Nebenversionen
B	Hauptversion

Mögliche Aktualisierungen

• Archiv enthält keine Daten = das Kontrollkästchen Daten vorhanden ist nicht aktiviert, eine Aktualisierung der Hauptversion auf eine Hauptversion ist möglich.

• Archiv enthält keine Daten = das Kontrollkästchen Daten vorhanden ist nicht aktiviert, eine Aktualisierung der Hauptversion auf eine Nebenversion ist möglich.

• Archiv enthält keine Daten = das Kontrollkästchen Daten vorhanden ist nicht aktiviert, eine Aktualisierung der Nebenversion auf eine Hauptversion ist möglich.

• Archiv enthält keine Daten = das Kontrollkästchen Daten vorhanden ist nicht aktiviert, eine Aktualisierung der Nebenversion auf eine Nebenversion ist möglich.

• Archiv enthält Daten = das Kontrollkästchen Daten vorhanden ist aktiviert, eine Aktualisierung der Hauptversion auf eine Nebenversion ist möglich.

• Archiv enthält Daten = das Kontrollkästchen Daten vorhanden ist aktiviert, eine Aktualisierung der Nebenversion auf eine Nebenversion ist möglich.

Unmögliche Aktualisierungen

• Archiv enthält Daten = das Kontrollkästchen Daten vorhanden ist aktiviert, eine Aktualisierung der Nebenversion auf eine Hauptversion ist nicht möglich.

• Archiv enthält Daten = das Kontrollkästchen Daten vorhanden ist aktiviert, eine Aktualisierung der Hauptversion auf eine Hauptversion ist nicht möglich.

Einrichtung der Verbindungseigenschaften

Einrichtung der Verbindung zum Server.

Bedienung

• Erste Schritte
  • Arbeiten mit dem Benutzerkonto
  • Änderung der Benutzereinstellungen
• Arbeiten mit dem Suchfeld
  • Suchkriterien in der Registerkarte
  • Verwaltung eines Favoriten-Ergebnisses
• Arbeiten mit Ergebnissen
  • Anpassen der Ergebnisliste
  • Anpassen von Spalten
  • Arbeiten mit Kurvenergebnissen
    • Registerkarte Kurvenansicht
    • Kurvenansicht exportieren oder drucken

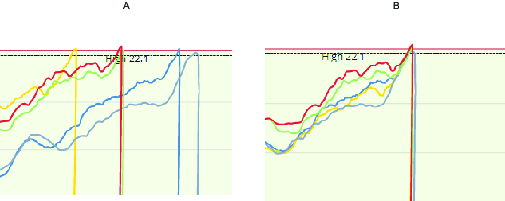

    • Kurven-Grenzwert-Versatz
    • Kurven synchronisieren
  • Arbeiten mit dem den Ergebnissen der Registerkarte Tabellenzeile
  • Erstellen einer Gruppe innerhalb einer Gruppe
  • Exportieren von Daten
• Arbeiten mit der Registerkarte Dashboard
  • Verwaltung der Widgets
• Arbeiten mit der Registerkarte Berichte
  • Bericht generieren
  • Generische Berichte
    • Ereignis
    • Ereigniszusammenfassung
    • Programmwechsel
    • Programmdetails
  • Festziehen
    • Ergebnis
    • Ergebniszusammenfassung
    • Top-NIO
    • Produkt
    • NIO Tagestrend
    • Job-Ergebnis
    • Job-Ergebniszusammenfassung
    • Top-NIO-Job
    • Ergebnis Stufe
  • Klebstoff
    • Ergebnis
  • Prozess
    • Produkt
    • Station
    • Top-NIO
    • Produktionsübersicht
  • Archivierung
    • Ergebnis archivieren
    • Produkt archivieren
• Arbeiten mit der Registerkarte Statistik
  • Generierung eines statistischen Ergebnisses
  • Registerkarte Statistik
  • Registerkarte X-Balkendiagramm
  • Registerkarte Bereich

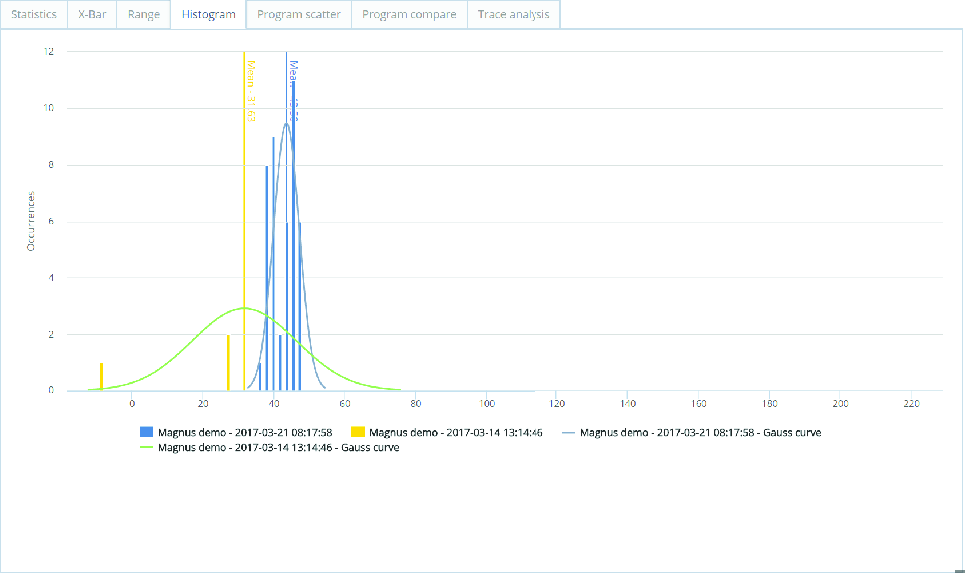

  • Registerkarte Histogramm
  • Register Programmstreuung
  • Register Programmvergleich
  • Registerkarte Kurvenanalyse
• Arbeiten mit der Registerkarte Analyse
  • Eine Analyse erstellen
  • Boxanalyse
  • Analyse Drehmoment nach Anzeige

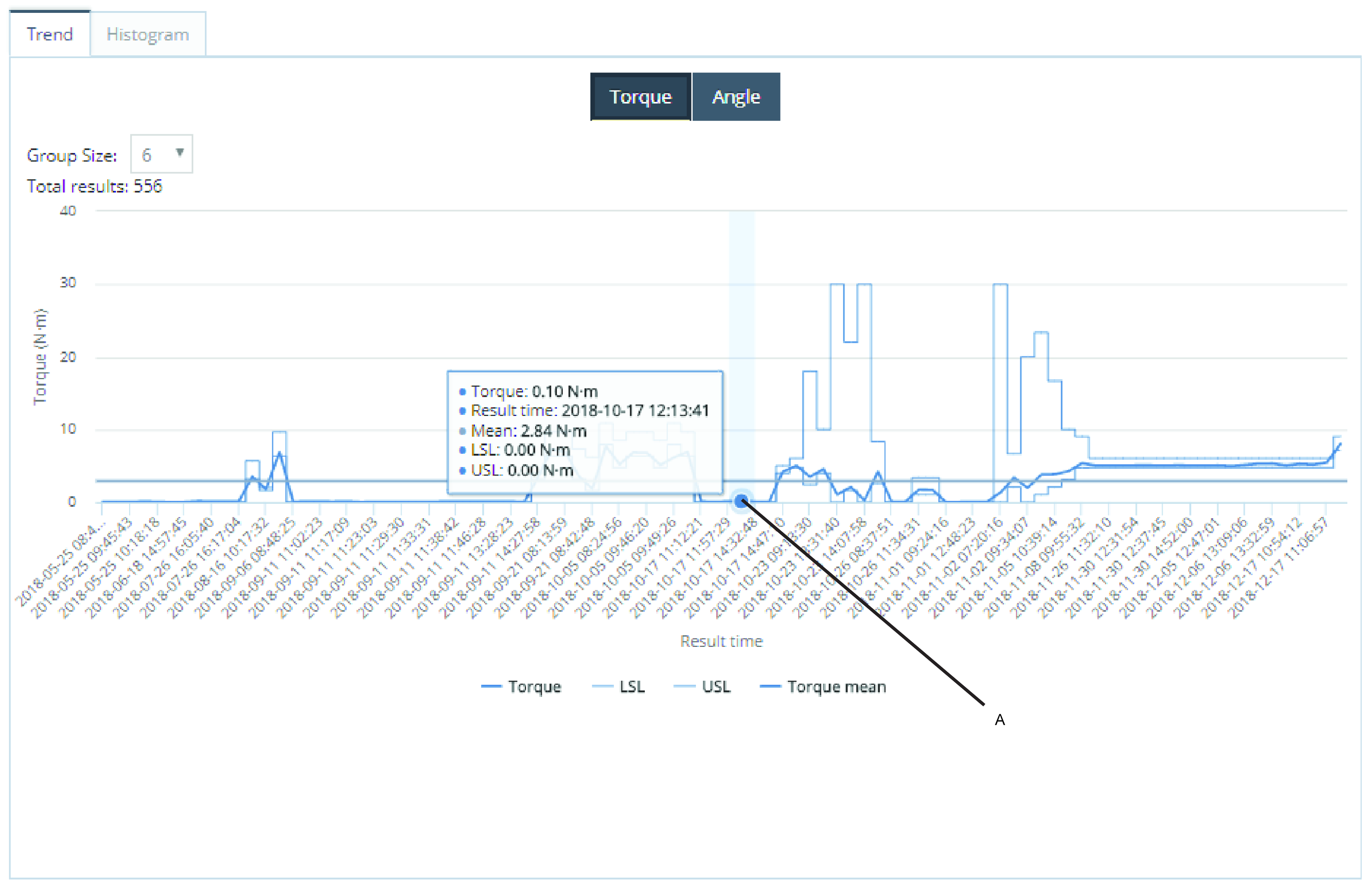

  • Trendanalyse
    • Registerkarte Trend
    • Registerkarte Histogramm
• Arbeiten mit der Registerkarte Benachrichtigungen
  • Ereignisbenachrichtigungen
  • SPC
  • Trend-Benachrichtigungen
  • Programmwechselbenachrichtigungen
  • Benachrichtigungen Bericht planen
  • Benachrichtigungen für Nicht-Berichtseinheiten
  • Benachrichtigungen für Zusammenfassung geplanter Bericht
  • Boxanalyse-Benachrichtigungen

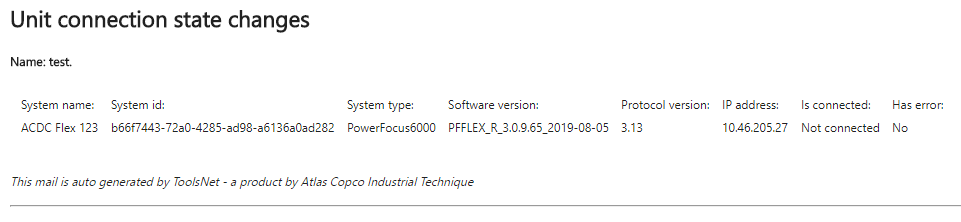

  • Benachrichtigungen zum Gerätestatus
  • Gespeicherte Nachrichten
  • Nachrichten
• Arbeiten mit der Registerkarte Werkzeug-Zentrale
  • Werkzeug hinzufügen
  • Verwendung von Filtern im Werkzeug-Zentrum
  • Vergleich der #Verschraubungen nach der Wartung mit dem Wartungsintervall
• Arbeiten mit der Registerkarte Befehls-Zentrale
  • Widget Datenbankinformationen

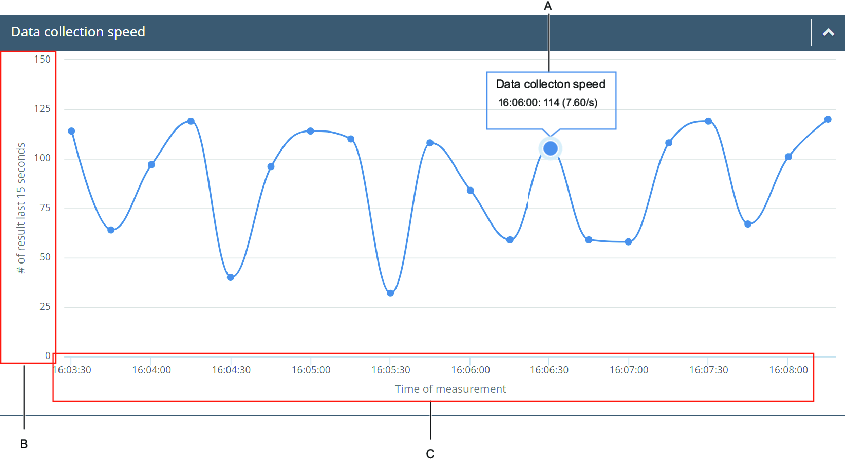

  • Widget Datenerfassungsgeschwindigkeit
  • Widget Lizenzstatus
  • Widget Wartungsprotokoll

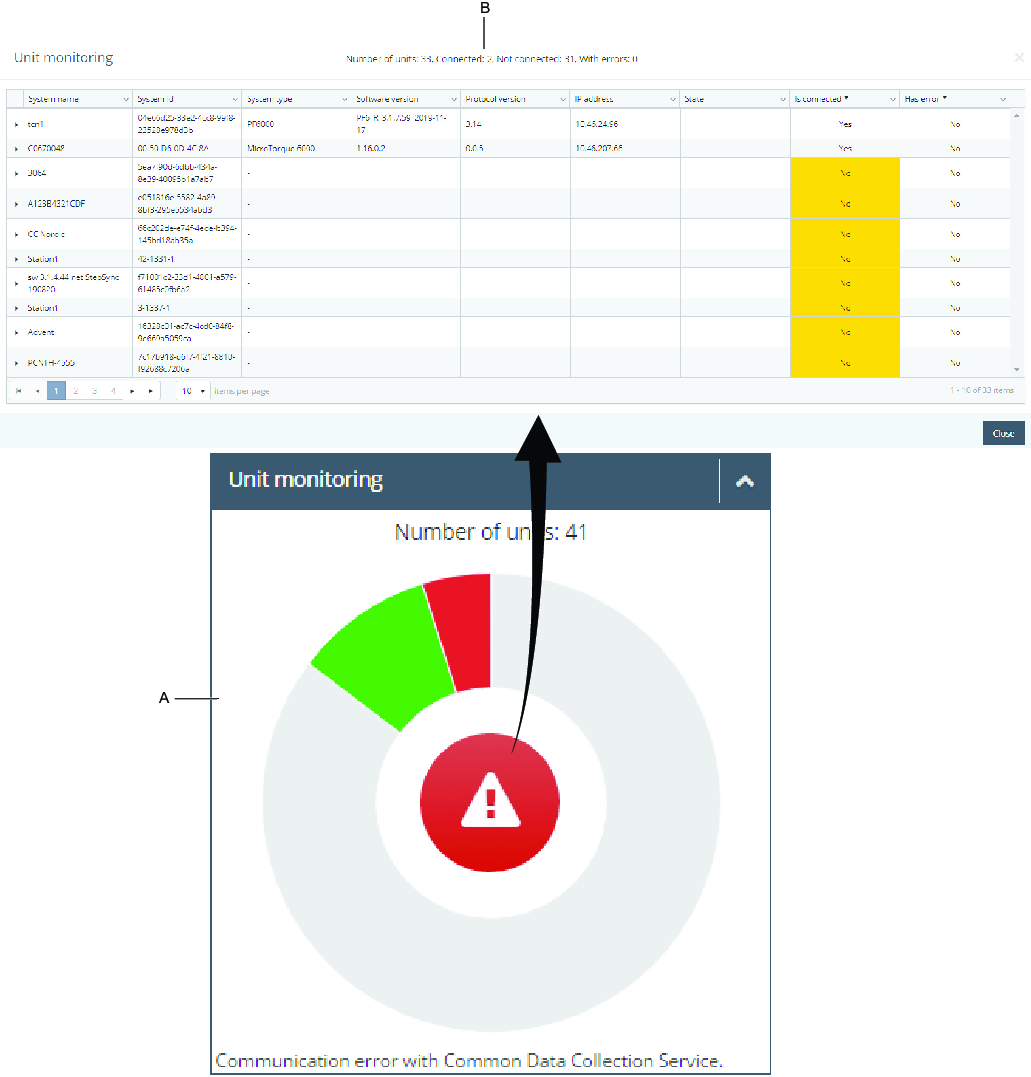

  • Widget Einheitenüberwachung
  • Widget Servicestatus
  • Widget Datenerfassung, klassisch
• Arbeiten mit der Registerkarte Verwaltung
  • Gruppen-Administration (nur für Admin)
  • Programmverwaltung
    • Programmklassifikation
    • Erstellen einer Bezugskurve
    • Ausblenden eines Programms aus dem Widget NOI-Statistik und dem Top-NOI-Bericht
  • Strukturen verwalten
    • Struktur erstellen
    • Ordner erstellen
    • Ordner bearbeiten
    • Ordner löschen

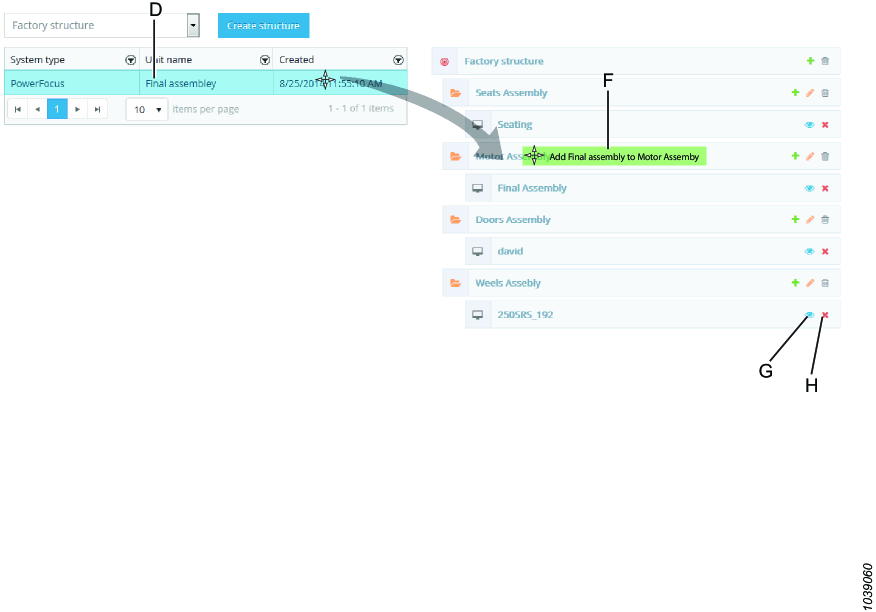

    • Ziehen und Ablegen einer Einheit
    • Zuordnung zur Ad-Gruppe ändern
    • Einheit ein- oder ausblenden
  • Schichten verwalten
    • Schicht hinzufügen
    • Schicht bearbeiten
    • Schicht entfernen
  • Einheiten verwalten
    • Einheitsversionen zusammenführen
    • Einheitenverknüpfungen erstellen
  • Verwaltung der Benachrichtigungsdiensteinstellungen
  • Benutzerverwaltung

Erste Schritte

Der Zugriff auf ToolsNet 8 ist erst nach einer vollständigen Serverinstallation möglich.

Arbeiten mit dem Benutzerkonto

Um mit ToolsNet 8 arbeiten zu können, müssen neue Benutzer zunächst ein neues Benutzerkonto anlegen. Das Benutzerkonto enthält persönliche Informationen wie Name und E-Mail.

Bei der erstmaligen Verwendung von ToolsNet 8 oder nach dem Abmelden wird automatisch das Dialogfeld Benutzerauswahl geöffnet.

Anlegen eines neuen Benutzerkontos

Auswahl eines bestehenden Benutzers

Änderung der Benutzereinstellungen

Die Einstellungen sind in Abschnitte unterteilt:

• Benutzerinformationen.

• Benutzereinstellungen.

• Generische Berichte.

• Festziehen.

• Klebstoff.

• Prozess.

• Globale Favoriten (abhängig von der Verfügbarkeit).

• Analyse globaler Favoriten (abhängig von der Verfügbarkeit).

Abmelden

• Wählen Sie Abmelden, um zu Benutzer auswählen zurückzukehren.

Arbeiten mit dem Suchfeld

Der Suchfeldbereich steht in den Zentren der Registerkarten Berichte, Statistiken und Analyse zur Generierung von Ergebnissen zur Verfügung.

Suchkriterien in der Registerkarte

Arbeiten mit den verschiedenen Suchkriterien, die im Suchbereich erscheinen.

Der Suchbereich steht für die Zentren der Registerkarten Berichte, Statistiken und Analyse zur Verfügung. Die Suche liefert Daten aus der ToolsNet-Datenbank. Im oberen Bereich befindet sich ein Standard-Suchbereich. In einigen Registerkarten und Zentren steht ein erweiterter Suchbereich zur Verfügung. Dieser kann durch Auswahl von Erweiterten Bericht generieren aufgerufen werden.

Die Arten von Suchkriterien, die ausgewählt werden können, unterscheiden sich je nach Registerkarte und Zentren.

Liste der Suchkriterien

Suchkriterien	Beschreibung	Arbeiten mit den Kriterien
Werkzeugstruktur	Verzeichnisbaum, welcher bestimmte Werkzeuge, Controller-Gruppen, Controller oder Virtuelle Stationen aufführt.	Wählen Sie Alle aus oder öffnen Sie die Ordnerstruktur und wählen Sie ein bestimmtes Produkt aus.
Zeitraum	Legt voreingestellte Datumsbereiche oder Kalender zur Auswahl fest. Das Auswahlfeld Datumsbereich wird verwendet, um die Daten für eine Messung zu definieren und somit die Anzahl der Suchergebnisse zu reduzieren. Wählen Sie einen vordefinierten Datumsbereich aus oder erstellen Sie unter Benutzerdefinierter Bereich einen eigenen Datumsbereich.	Wählen Sie Übernehmen aus, um einen Datumsbereich hinzuzufügen.
Maximale Ergebnisse	Die Anzahl von Ergebnissen, die in der Ergebnisliste angezeigt werden.	Es gibt 6 Optionen in einem Bereich von 50 bis 5000.
Status	Die Statusauswahl wird dazu verwendet, die Suche auf ein bestimmtes Ergebnis einzugrenzen. Die Anzahl der Auswahlmöglichkeiten variiert je nach Anwendung. Wählen Sie eine der Statusoptionen, die Sie speichern wollen.	Hier können Sie einen bestimmten Status aus der Liste auswählen. Je nach Zentrum werden verschiedene Optionen aufgeführt und angezeigt. Der standardmäßige Status kann ebenfalls abweichen. Alle i.O. IO (repariert) OK Lockerung n.i.O. NIO (angehalten) NOK Lockerung NIO (RM) NYD Nicht abgeschlossen Nicht verwendet Abgebrochen Storniert Gefilterte Lockerung Freilauf Mengen-Reset Stapelprogramm-Bypass Zählung um eins runter Zählung um eins erhöhen Rehit MANUAL_OK MANUAL_NOK
Programm	Das Programmauswahlfeld wird verwendet, um ein bestimmtes Programm für Messungen zu definieren und somit die Anzahl der Suchergebnisse zu reduzieren. Wählen Sie ein verfügbares Programm aus der Liste oder geben Sie den Programmnamen direkt ein.	Wählen Sie ALLE oder ein Programm aus der Liste aus.
Schraube	Die Auswahl Schraube wird dazu verwendet, die Suche innerhalb eines Mehrfachverschraubungsmusters auf eine bestimmte Schraube einzugrenzen. Wählen Sie in der Schrauben-Liste die passende Schraube für die Verschraubung aus, z. B. Nr. 3 für die dritte Schraube innerhalb der Mehrfachverschraubung.	Dieses Feld ist standardmäßig auf Alle eingestellt.
Kennung	Die erste Auswahl Kennung ist eine benutzerdefinierte Möglichkeit, um die verschiedenen Verschraubungsvorgänge verfolgen zu können. Ein Beispiel hierfür sind Barcodes oder Fahrgestellnummern in einer Montagelinie.	Geben Sie eine Kennung ein oder wählen Sie eine aus der Liste aus.
Kennung (grau)	Die zweite Auswahl Kennung wird für Suchkombinationen mit zwei Kennungen verwendet.	Geben Sie eine Kennung ein oder wählen Sie eine aus der Liste aus.
Schicht	Es ist möglich, die Ergebnisse beim Bericht durch die Steuerung mit einer bestimmten Schicht zu verbinden, indem neue Ergebnisse der Schicht gekennzeichnet werden. Eine Schicht kann maximal 24 Stunden dauern und in der Verwaltung ist es nur möglich, eine Schicht nach dem heutigen Datum zu starten.	Schichten können unter Verwaltung verwaltet werden. Es ist möglich, die Ergebnisse beim Bericht durch die Steuerung mit einer bestimmten Schicht zu verbinden, indem neue Ergebnisse der Schicht gekennzeichnet werden. Unter Berichte wurde die Schicht als ein Kriterium in Ergebnis-, Ergebniszusammenfassungs- und Top-NIO-Berichten hinzugefügt. Eine Schicht kann maximal 24 Stunden dauern und in der Verwaltung ist es nur möglich, eine Schicht nach dem heutigen Datum zu starten.
Werttyp	Der Werttyp wird dazu verwendet, die Suche nach einer bestimmten Winkel- oder Drehmomentauswahl zu filtern.	Wählen Sie einen Werttyp aus der Liste aus. Bei einer Verwendung des Werttyps muss immer ein Mindestwert und ein Höchstwert festgelegt werden
Mindestwert	Das Auswahlfeld Mindestwert wird dazu verwendet, die Suche auf einen bestimmten Schritt innerhalb einer Auftragssequenz einzugrenzen.	Geben Sie den Wert in das Feld ein oder verwenden Sie die Pfeile, um den Wert zu erhöhen oder zu verringern.
Höchstwert	Das Auswahlfeld Maximalwert wird dazu verwendet, die Suche auf einen bestimmten Schritt innerhalb einer Auftragssequenz einzugrenzen.	Geben Sie den Wert in das Feld ein oder verwenden Sie die Pfeile, um den Wert zu erhöhen oder zu verringern.
Job	Die Auswahl Auftrag wird dazu verwendet, die Suche auf einen bestimmten Auftrag einzugrenzen.	Geben Sie einen Auftragsnamen ein oder wählen Sie einen Job aus der Liste aus.
Schritte	Das Auswahlfeld Schritte wird dazu verwendet, die Suche auf eine bestimmte Multistep-Verschraubung einzugrenzen.	Dieses Feld ist standardmäßig auf Alle eingestellt.
Erster Datensatz	Das Auswahlfeld Erster Datensatz wird verwendet, um die Daten für eine Messung zu definieren und somit die Anzahl der Suchergebnisse zu reduzieren. Wählen Sie einen vordefinierten Datumsbereich aus oder erstellen Sie unter Benutzerdefinierter Bereich einen eigenen Datumsbereich.	Hier können Sie das voreingestellte Datum anzeigen und Anwenden auswählen oder einen Benutzerdefinierten Zeitraum erstellen und dann Anwenden auswählen.
Standort	Verzeichnisbaum, der bestimmte verfügbare Stationen aufführt.	Hier können Sie die Suche nach einem bestimmten Standort innerhalb der Standortstruktur filtern.
PIN1	Die Produktidentifikationsnummer.	Geben Sie eine Produkt-Identifikationsnummer ein.
VIN1	Die Fahrgestellnummer.	Geben Sie eine Fahrzeug-Identifikationsnummer ein.
Sequenz1	Die Reihenfolge, in der ein Werkzeug verwendet wird.	Geben Sie eine Sequenznummer des Produkts ein.
Modell	Zusammenfassung der Modelle.	Hier können Sie entweder ein bestimmtes Modell in das Feld eingeben, dieses aus der Liste oder Alle auswählen.
Ergebnisdatensätze	Der Verlauf des Montageprozesses.	Auswählen, um den Ergebnisdatensatz zu erweitern und aus der Liste auswählen. Alle – zeigt alle Ergebnisse der kompletten Verlaufs des Montageprozesses an. Erster – zeigt nur den anfänglichen Status des Montageprozesses an, z. B. den anfänglichen Status der Verschraubungsversuche. Nach der Einstellung zeigt der Bericht nur das anfänglich vorliegende Ergebnis eines Montageprozesses an (Verschraubung, manuelle Bestätigung und Barcode). Für den jeweiligen Prozess wird der Status NYD angezeigt, um den erwarteten Prozess am besten verstehen zu können. Letzter – zeigt den finalen Status des jeweiligen Montageprozesses an, z. B. den finalen Status aller Verschraubungsversuche, jedoch nicht sämtliche Schritte dazwischen. Nach der Einstellung zeigt der Bericht nur das letztendlich vorliegende Ergebnis eines Montageprozesses an (Verschraubung, manuelle Bestätigung und Barcode). Wurde noch kein Ergebnis erhalten, so wird der Status NYD für den jeweiligen Montageprozess angezeigt. Erster Versuch – zeigt den ersten Versuch eines Montageprozesses an, das erste Ergebnis, das kein NYD ist. Beim ersten Versuch korrekt – zeigt alle Montageprozesse an, die beim ersten Versuch nicht IO waren.
Ereignisstufe	Das Auswahlfeld Ereignisstufe wird dazu verwendet, die Suche auf einen bestimmten Ereignistyp einzugrenzen. Sie können unter folgenden Ereignissen wählen: Alle, Information, Warnung oder Fehler. Verwenden Sie den Ereigniscode in Verbindung mit einer bestimmten Stufe, um die Suche auf einer Ereignisstufe durchzuführen.	Wählen Sie eine Option: Alle, Info, Warnung oder Fehler.
Ereigniscode	Das Auswahlfeld Ereigniscode wird in Verbindung mit einer bestimmten Ereignisstufe verwendet, um die Suche einzugrenzen.	Wählen Sie die Zahl manuell oder mittels der Pfeile aus.
Verbindungsgruppe	Die Halterungen für Massenverschraubungen	Geben Sie eine Verbindungsgruppe ein. Die Ergebnisverwaltung wird in der zweiten Ebene angezeigt (Nummer, Beschreibung).
Verbindung	Das Anziehen der Schraube.	Geben Sie eine bestimmte Verbindung ein. Die Ergebnisverwaltung wird in der zweiten Ebene angezeigt (Nummer, Beschreibung).
Teilname1	Der Teilname des Produkts.	Geben Sie eine Teilnummer ein.
Barcode1	Der Barcode des Produkts.	Geben Sie einen Barcode ein.
PR-Familie1	Die Produktfamilie.	Geben Sie eine Produktfamilie ein.
PR-Bezeichnung1	Der Produktname.	Geben Sie einen Produktnamen ein.
Programmname	Das Auswahlfeld Programmname wird verwendet, um ein bestimmtes Programm für Messungen zu definieren und somit die Anzahl der Suchergebnisse zu reduzieren.	Geben Sie einen Programmnamen ein oder wählen Sie ein Programm aus der Liste aus.
Gruppengröße	Alle Ergebnisse können entsprechend einer auswählbaren Größe, der Gruppengröße, gruppiert werden. Die Auswahl Gruppengröße wird verwendet, um die Anzahl der für eine Berechnung verwendeten Ergebnisse (statistische Stichproben) festzulegen. Beispiel einer statistischen Grundgesamtheit mit der Gruppengröße 7: Der erste Punkt der Diagrammserie stellt nun den Durchschnitt der ersten 7 Ergebnisse dar und der nächste Punkt den Durchschnitt der folgenden 7 Ergebnisse.	Wählen Sie einen der Werte aus der Liste aus.
Maximale Ergebnisse	Das Auswahlfeld Maximale Ergebnisse wird dazu verwendet, die Suche auf ein Maximum an Ergebnissen für ein Kriterium einzugrenzen.	Wählen Sie einen der Werte aus der Liste aus. Es gibt 6 Optionen in einem Bereich von 50 bis 5000.
Maximale Ergebnisse pro Kriterium	Das Auswahlfeld Maximale Ergebnisse pro Kriterium wird dazu verwendet, die Suche auf ein Maximum an Ergebnissen für ein Kriterium einzugrenzen.	Wählen Sie einen der Werte aus der Liste aus.

¹In den Feldern für eine Freitextsuche kann am Anfang, in der Mitte oder am Ende ein Sternchen (*) als Platzhalter eingegeben werden. Beispielsweise liefert die Eingabe von „Name*“ alle Einträge, die mit „Name“ beginnen. Die Eingabe von „*Name“ liefert alle Einträge, die mit „Name“ enden. Im Suchfeld können bis zu 25 Zeichen eingegeben werden.

Verwaltung eines Favoriten-Ergebnisses

Unter Berichte können Favoritenschaltflächen für den einfachen Zugriff auf Ihre Favoritenauswahl hinzugefügt werden. Für die Favoriten werden die Auswahleinstellungen sowie das Rasterlayout gespeichert. Das Favoritenfeld enthält Informationen zur Art des Berichts und dazu, ob der Favorit global ist oder nicht.

Speichern eines Favoriten-Ergebnisses

Nach dem Speichern wird ein neues Feld erstellt und der Registerkarte Berichte hinzugefügt.

Löschen eines Favoriten-Ergebnisses

Arbeiten mit Ergebnissen

Wenn ein Ergebnis aus Ihrer Suche generiert wurde, werden nähere Informationen im Tabellenformat gegebenenfalls mit Liste, Spalte und Grafik angezeigt.

Ergebnisliste

Zeigen und klicken Sie mit der Maus auf ein Bild, um weitere Informationen anzuzeigen:

A	Ergebnistitel Zeigt den Titel des generierten Suchergebnisses an.
B	Symbolaktionen Wählen Sie Symbole aus, um: Die Ergebnisliste zu Speichern. Siehe Anpassung der Ergebnisliste. Die Ergebnisliste Zurückzusetzen. Die Ergebnisliste zu Exportieren. Jeder Bericht kann in Microsoft Excel™ exportiert werden. Das Exportverfahren weicht je nach verwendetem Browser ab. Siehe Exportieren von Daten.
C	Daten von Ergebnissen Zeigt Daten des generierten Suchergebnisses an. Gilt nicht für alle Ergebniszentren. Gilt nicht für alle generierten Ergebnisse.
D	Verschieben Sie eine Spaltenüberschrift nach hier, um nach dieser Spalte zu gruppieren Wählen Sie eine Spalte aus und verschieben Sie diese per Drag-and-Drop in den tatsächlichen Text, um nähere Informationen zur jeweiligen Spalte anzuzeigen. Es kann mehr als eine Spalte hinzugefügt werden, siehe Erstellen einer Gruppe innerhalb einer Gruppe. Der ausgewählte Spaltenname wird dieser Auswahl hinzugefügt. Der Ergebnis-Tabellenansicht wird geändert. Zur Verwaltung des angezeigten Inhalts: Wählen Sie die Schaltfläche Erweitern aus, um Inhalte in aufsteigender oder absteigender Reihenfolge zu sortieren. Wählen Sie das Kreuz zum Entfernen aus. Der Inhalt wechselt zurück zu seiner ursprünglichen Ansicht.
E	Spaltenzeile Zeigt den Titel der Information innerhalb der Spalte an. Wählen Sie den Titelnamen aus, um die Reihenfolge des Inhalts der Spalte zu sortieren. Es erscheint ein nach oben oder unten zeigender Pfeil.
F	Spalte und Optionen Wählen sie die Schaltfläche Erweitern aus, um die Alternativen für das Feld anzuzeigen: Aufsteigend sortieren – ändert die Sortierreihenfolge. Absteigend sortieren – ändert die Sortierreihenfolge. Siehe Änderung der Sortierreihenfolge über die Dropdown-Liste. Spalten – fügt angezeigte Spalten hinzu oder entfernt diese. Siehe Spalten hinzufügen oder entfernen Filter – mithilfe der Filter können Sie die Anzahl der Ergebnisse eingrenzen und exaktere Treffer erzielen. Siehe Arbeiten mit Filtern. Siehe Anpassung von Spalten.
G	Kurve Wählen Sie das Feld im Titelbereich aus, um die 50 ersten Kurven anzuzeigen, oder wählen Sie eines oder mehrere Feld innerhalb der einzelnen Zeilen aus. Wählen Sie das Kurvensymbol aus, um eine neue Registerkarte mit weiteren Kurveninformationen zu öffnen. Siehe Arbeiten mit Kurven.
H	Reihe Jede Zeile enthält Daten. Wählen Sie die Schaltfläche Erweitern aus, um weitere Informationen anzuzeigen oder die Informationen einzuklappen und auszublenden.
I	Berichts-Registerkarten für Tabellenzeilen Wählen Sie die Schaltfläche Erweitern der Zeile aus, um weitere Ergebnisse und Informationen anzuzeigen. Die angezeigten Registerkarten sind: Kurve – Zeigt Kurvenergebnisse an. Details – Zeigt Übersichtsdetails zum Ergebnis an. Ereignisse – Liste von Ereignissen für die betroffenen Geräte. Siehe Spalte für Funktionsbeschreibung. Programm – Zeigt eine Übersicht des zum Ergebnis gehörenden Programms an. Falls verfügbar, wählen Sie die Schaltfläche Erweitern unterhalb der Tabelle aus, um weitere Ergebnisse anzuzeigen oder um die Ansicht einzuklappen. Wählen Sie für die weiteren angezeigten Ergebnisse das Plus-Symbol (+) zum Einklappen oder Erweitern der angezeigten Informationen aus. Schritte – Zeigt die verfügbaren Schritte an. Wählen Sie die Schaltfläche Erweitern der Zeile aus, um weitere Informationen anzuzeigen oder die Informationen einzuklappen und auszublenden. Kommentare – Geben Sie einen Kommentar ein, der der Statistik hinzugefügt oder aus dieser entfernt werden soll. Einheitsänderungsprotokoll – Protokollliste aller betroffenen Geräte. Für das Arbeiten mit Spalten, siehe . Weitere Informationen finden Sie unter Arbeiten mit Kurvenergebnissen und Arbeiten mit dem den Ergebnissen der Registerkarte Tabellenzeile.

Anpassen der Ergebnisliste

In der Ergebnisliste können Sie die Spaltenbreite und die Reihenfolge der Spalten anpassen sowie einzelne Spalten ein- oder ausblenden. Dieses angepasste Format kann für Ihren ToolsNet 8-Benutzer gespeichert werden. Das angepasste Format wird im Benutzerprofil gespeichert und wird stets für den jeweiligen Berichtstyp verwendet, bis es zurückgesetzt wird.

Wählen Sie Speichern, um die angepassten Einstellungen zu speichern.

Wählen Sie Reset, um die Standardeinstellungen für die Ergebnisliste wiederherzustellen.

Einstellungen nicht gespeichert:

• Sortierreihenfolgen

• Filtereinstellungen

• Gruppen

• Gruppen innerhalb von Gruppen

Anpassen von Spalten

Bei der Arbeit mit ToolsNet 8 kann der Inhalt innerhalb der Spalten weiter angepasst werden.

Drag-and-Drop von Spalten

Spalten können an eine von Ihnen gewünschte Position verschoben werden.

• Wählen Sie die Spaltenüberschrift aus und verschieben Sie sie zur gewünschten Position.

Spalte ordnen

Spalten hinzufügen oder entfernen

Zum Hinzufügen oder Entfernen von Datenspalten in der Ergebnisliste. Nützlich, um leere Ergebnisse einzugrenzen.

Arbeiten mit Filtern

Mithilfe der Filter können Sie die Anzahl der Ergebnisse eingrenzen und exaktere Treffer erzielen.

Filtereinstellungen:

• Ist gleich

• Ist nicht gleich

• Beginnt mit

• Enthält

• Enthält nicht

• Endet mit

Kombination von Filtern:

• Und

• Oder

Zum Beispiel:

[Ist gleich] [Oder][Beginnt mit] --> (Wert)

Arbeiten mit Kurvenergebnissen

Für die in der Registerkarte Berichte generierten Ergebnisse können Kurvenergebnisse innerhalb der Ergebnisliste auf verschiedene Arten geöffnet und angezeigt werden.

Kurve – Zeile

Kontrollkästchen Kurve – Spalte

Mehrfach-Schraubkurven – Spalte

Registerkarte Kurvenansicht

Die Registerkarte Kurvenansicht öffnet sich, wenn diese aus der Ergebnisliste ausgewählt wird, die in den Zentren der Registerkarte Berichte generiert wird.

Die Schraubkurvenansicht zeigt eine detaillierte Analyse der Verbindungen, indem sie Daten der gemessenen Drehmoment- und Winkelwerte für eine spezifische Einschraubphase benutzt. Die Informationen werden entweder als ein Diagramm oder als eine Kombination aus Diagramm und Datentabelle angezeigt.

Kurven-Ergebnisse sind nur verfügbar, wenn Kurven-Ergebnisse von der Steuerung gesendet werden.

Die folgenden Kurven können ausgewählt und angezeigt werden:

• Moment/Winkel

• Moment/Zeit

• Winkel/Zeit

• Drehzahl/Zeit

• Strom/Zeit

Kurven für MicroTorque und PF6000 zeigen je nach Steuerungseinstellungen optionale Kurvendaten in Moment/Winkel an.

Aufnahmepunkt in der Kurve:

• Einschraubphase beendet

• Erstes Drehmoment

• Enddrehmoment

Beim Arbeiten und Analysieren von Kurven können Sie Folgendes tun:

• Mit der Maus auf eine Kurve zeigen, um weitere, detaillierte Daten anzuzeigen.

• In einem bestimmten Bereich ein Kästchen zeichnen, um heranzuzoomen.

• Auswählen, Umschalttaste gedrückt halten und ziehen, um zu schwenken oder an einen Bereich heranzuzoomen. Siehe Microvideo.

• Wählen Sie Zoom zurücksetzen, um zur ursprünglichen Ansicht zurückzukehren.

• Wählen Sie das Symbol Mehr aus, um die Kurvendetails zu Drucken oder zu Exportieren.

• Wählen Sie eine Kurve aus der angezeigten Liste an oder ab, um diese ein- oder auszublenden.

• Kurven synchronisieren - einfaches Synchronisieren und Vergleichen der Kurven. Sie können verschiedene Synchronisationspunkte auswählen, z.B. Spitze, Einschrauben beendet oder Erstes Ziel.

• Wählen Sie eine der Kurven, um die Vergrößerte Ansicht der Grafiken zu öffnen.

Weitere Informationen finden Sie in der Tabelle unterhalb der Kurve:

• Allgemein

• Drehmoment

• Winkel

Microvideo

Kurvenansicht exportieren oder drucken

Es ist möglich, eine Kurve ungeachtet des Menüs zu exportieren oder zu drucken.

Microvideo

Kurven-Grenzwert-Versatz

Der Punkt Start Endwinkel wird im Programm als Drehmomentwert festgelegt. Der Drehmomentwert besitzt einen undefinierten Winkel, Offset-Wert genannt. Vom Punkt Start Endwinkel aus kann der Winkel zum Enddrehmoment einfach bestimmt werden. Die Verschraubung muss das Enddrehmoment zwischen unterem Grenzwinkel und oberem Grenzwinkel erreichen. Der Wert in Klammern entspricht dem ‚Start Endwinkel‘ + dem Grenzwert.

Ein Beispiel: Untergrenze 70 (334,7), wobei 70 der untere Grenzwert (C) und (334,7) der Versatzwert + unterer Grenzwert (B+C) ist.

A	Start Endwinkel (Drehmomentwert)
B	Offset
C	Untergrenze (unterer Grenzwert + Versatz)
D	Obergrenze (oberer Grenzwert + Versatz)

Kurven synchronisieren

Synchronisieren erlaubt dem Benutzer eine übersichtlichere Ansicht beim Vergleich von Kurven.

Beispiel einer Synchronisierung.

A

Nicht Synchronisiert

B

Spitze Synchronisiert

• Nicht synchronisiert- (Standard).

• Spitze - zur Synchronisierung bei höchst gemessenem Drehmoment.

• Einschraubphase beendet - zur Synchronisierung bei beendeter Einschraubphase.

• Erstes Ziel - zur Synchronisierung bei dem ersten Zielwert.

• Beginn Abschlusswinkel - zur Synchronisierung beim Beginn des Abschlusswinkels.

Microvideo

Arbeiten mit dem den Ergebnissen der Registerkarte Tabellenzeile

Wenn Ergebnisse in der Registerkarte Berichte generiert werden, können weitere Registerkarten angezeigt werden, wenn eine Zeile in der Ergebnistabelle erweitert wird.

Registerkarte Kurve

Weitere Informationen finden Sie unter Arbeiten mit Kurvenergebnissen.

Registerkarte Details

Das Fenster Übersicht kann durch Klick auf die Schaltfläche Ausklappen erweitert werden.

In der erweiterten Ansicht:

• Sonstiges ist eine Tabelle, die alle eingehenden Daten präsentiert, die nicht in der Übersicht angezeigt werden.

• Fehler zeigt bestimmte Fehler an.

• Werkzeug zeigt spezifische Werkzeuginformationen für das Ergebnis an.

Registerkarte Ereignisse

Die Registerkarte Ereignisse zeigt Ereignisse in der Steuerung mit einem Abstand von +/- 1 Minute von der Ergebniszeit an. Verwenden Sie Ereignisse, um festzustellen, ob während der Fehlerbehebung von NIO-Verschraubungen irgendwelche Ereignisse in der Steuerung auftraten.

Registerkarte Programm

Zeigt eine Übersicht des ausgewählten Programms an.

Beispiel:

• Programmname

• Modell

• Programmdatum

• Programmnummer

Registerkarte Schritte

Zeigt detaillierte Informationen über jeden Schritt in einer mehrstufigen Verschraubung an.

Registerkarte Kommentare

In der Registerkarte Kommentare können Sie einem spezifischen Ergebnis einen Kommentar hinzufügen. In den Kommentaren können Sie beispielsweise NIO-Verschraubungen erklären, wenn das Problem gelöst wurde.

Wenn für ein Ergebnis ein Kommentar hinzufügt wurde, wird dies durch das Symbol für Kommentar vorhanden am Ende der Zeile angegeben.

Aus Statistik ausschließen

Verwenden Sie Aus Statistik ausschließen, um ein Ergebnis aus der Statistik auszuschließen oder um anzugeben, warum ein Ergebnis aus der Statistik ausgeschlossen wurde.

Wenn für ein Ergebnis ein Kommentar mit Ausschluss eines Ergebnisses hinzufügt wurde, wird dies durch das Symbol für Kommentar mit Ausschluss eines Ergebnisses vorhanden am Ende der Zeile angegeben.

Tabelle Einheitsänderungsprotokoll

Das Einheiten-Änderungsprotokoll zeigt die an einer Einheit vorgenommenen Änderungen an, beispielsweise wenn sich der Name oder die IP-Adresse einer Einheit geändert hat.

Erstellen einer Gruppe innerhalb einer Gruppe

Es ist möglich, eine Gruppe innerhalb einer anderen Gruppe durch Ziehen der zweiten Spaltenüberschrift in den Ablegebereich für Gruppen zu erstellen.

Im gezeigten Beispiel wird die Gruppe Gruppe Einheitenname (B) auf den Ablegebereich für Gruppen hinter die Kennungs-Gruppe (A) gezogen.

Es ist möglich, die Reihenfolge der Gruppen durch Ziehen der Kennungs-Gruppe (A) hinter die Gruppe Einheitenname (B) zu verändern.

In den Ergebnislisten wird der Status IO für den jeweiligen Einheitennamen zuerst und dann der Status NIO für den jeweiligen Einheitennamen angezeigt.

A

Gruppiert nach Kennung

B

Gruppiert nach Einheitenname innerhalb der Kennung

Exportieren von Daten

Alle Berichte können in Microsoft Excel™ exportiert werden. Das Exportverfahren weicht je nach verwendetem Browser ab.

Arbeiten mit der Registerkarte Dashboard

Die Registerkarte Dashboard ist eine lizenzierte Funktion in ToolsNet zur Anzeige von Widgets. Widgets sind konfigurierbar und dienen der Überwachung der täglichen Abläufe. Sie können Widgets hinzufügen oder entfernen und den angezeigten Inhalt jedes Widgets einrichten.

Widgets können Listen, Spalten oder Grafiken enthalten.

Die verfügbaren Widgets

Widget	Beschreibung	Typ	Eigenschaften
Neueste Ergebnisse	Zeigt eine Übersicht über die neuesten Ergebnisse des ausgewählten Teils der Werkzeugstruktur an Das Widget Neueste Ergebnisse zeigt eine Übersicht über die neuesten Ergebnisse des ausgewählten Teils der Werkzeugstruktur an.	Tabelle
Berichtseinheiten	Zeigt die Einheiten an sowie Angaben dazu, wann eine letzte Meldung vom ausgewählten Teil der Werkzeugstruktur erfolgte. Das Widget Berichtseinheiten zeigt Einheiten für einen konfigurierten Teil der Werkzeugstruktur an, die nach dem zuletzt gesendeten Ergebnis oder Ereignis sortiert sind. Standardmäßig wird die gesamte Werkzeugstruktur angezeigt. Jede virtuelle Station eines Power Focus 6000 Systems wird in einer separaten Zeile angezeigt, um klar darzustellen, wann die letzte Meldung erfolgte. Beachten Sie, dass eine Steuerung auch Ereignisse melden kann, die sich nicht auf eine spezifische virtuelle Station beziehen. In diesem Fall wird nur die Steuerung allein angezeigt.	Tabelle
Werkzeugwartung	Zeigt von allen in der Produktion verwendeten Power-Focus-Werkzeugen diejenigen an, die gewartet oder kalibriert werden müssen. Das Widget Werkzeugwartung zeigt Service- und Kalibrierungsinformationen zu den im System registrierten Werkzeugen. Im Einstellungsmenü kann Service oder Kalibrierung ausgewählt werden. Die angezeigten Informationen basieren auf Folgendem: Modelltyp Seriennummer Wartungsdatum Kalibrierungsdatum Anzahl der Verschraubungen # Verschraubungen seit Wartung	Tabelle
Letzte Verläufe	Zeigt eine Übersicht über die neusten Kurven für ein konfiguriertes Teil der Werkzeugstruktur an. Das Widget Letzte Verläufe zeigt die letzten 10 Verläufe einer bestimmten Steuerung oder virtuellen Station an.	Graph	Wählen Sie einen beliebigen Teil des Diagramms aus, um eine neue Registerkarte mit weiteren Details zur Kurve anzuzeigen. Wählen Sie eine Kurve aus, um ein neues Fenster mit weiteren Details zu öffnen. Siehe Arbeiten mit Kurvenergebnissen.
Laufende SPC	Zeigt die Echtzeit-X-Balken und -Bereichsdiagramme für eine konfigurierte Anwendung an.	Graph	Wählen Sie einen Bereich oder eine Balkenlinie zur Anzeige in der Tabellenansicht aus. Die Ansicht ändert sich und der LIVE-Feed wird auf AUS geschaltet. Wählen Sie den Text unterhalb des Diagramms aus, um nur den gruppierten Bereich oder Balken innerhalb des Diagramms anzuzeigen. Wählen Sie einen der zwei unterschiedlichen Parameter unterhalb des Diagramms aus, um die einzelnen gruppierten Parameter ein- oder auszublenden. Siehe Microvideo.
NIO-Statistik	Zeigt die Anwendungen mit der höchsten Fehlerrate für ein konfiguriertes Teil der Werkzeugstruktur an. Die NIO-Statistik zeigt die Anwendungen mit der höchsten Fehlerquote für ein konfiguriertes Teil der Werkzeugstruktur an.	Spalten	Wählen Sie eine Spalte zur Anzeige weiterer Daten zu dieser aus. Die Ansicht ändert sich und der LIVE-Feed wird auf AUS geschaltet. Durch Auswahl eines bestimmten Programms können Sie in den Details der NIO-Ergebnisse nach unten blättern. Das Blättern nach unten zeigt an, wie viele Ergebnisse in % einen spezifischen Fehler haben.

Microvideo

Verwaltung der Widgets

Die Dashboard-Registerkarte ist so voreingestellt, dass beim ersten Start von ToolsNet 8 vier Widgets angezeigt werden:

• Neueste Ergebnisse

• NIO-Statistik

• Laufende SPC

• Werkzeugwartung

Es ist möglich, die aktuell angezeigten Widgets zu verändern sowie weitere Widgets hinzuzufügen oder zu löschen. Ein Widget kann zu einer gewünschten Position bewegt werden, indem Sie es auswählen und per Drag-and-Drop verschieben.

Einstellung des Widgets

Widget-Einstellungskriterien

Neues Widget hinzufügen

Es ist möglich, dem Steuerpult über die Schaltfläche Widget hinzufügen verschiedene Widgets hinzuzufügen.

Widget löschen

• Wählen Sie zum Entfernen des Widgets das X in der oberen rechten Ecke aus.

Arbeiten mit der Registerkarte Berichte

Die Registerkarte Berichte ist eine lizenzierte Funktion in ToolsNet 8 und bietet verschiedene Ansichten der erfassten Daten in Form von Berichten. Es gibt eine Reihe von Standardberichten, und die verfügbaren Berichte können auf Benutzerebene konfiguriert werden. Es ist ebenfalls möglich, Filter für Berichte voreinzustellen und Als Favorit zu speichern, um schneller auf Daten zugreifen zu können.

Bericht generieren

Wie die Ergebnisse erfasst und dargestellt werden, hängt von den ausgewählten Filterkriterien ab.

Generische Berichte

• Ereignis
• Ereigniszusammenfassung
• Programmwechsel
• Programmdetails

Ereignis

Verwendet für:

• Zur Überwachung plötzlicher Veränderungen und zur Ableitung der Gründe für NIO-Verschraubungen.

Zeigt die Liste der in ToolsNet 8 gemeldeten Ereignisse an. Jedes Ereignis verfügt über einen Zeitstempel, eine Ereignisstufe, einen Ereigniscode und eine Ereignisart entsprechend der Spezifikationen der Steuerung.

Ereigniszusammenfassung

Verwendet für:

• Zur Überwachung von häufigen Ereignissen im Werk und zur Verwendung der Ergebnisse zur Fehlerbehebung.

Bietet die Möglichkeit, die häufigsten Ereignisse im Werk anzuzeigen. Die Suchkriterien ermöglichen die Suche nach Ereignissen innerhalb einer einzelnen Steuerung oder einer Gruppe von Steuerungen.

Programmwechsel

Verwendet für:

• Zum Vergleich von Programmen und zur Erklärung von Qualitätsunterschieden bei den Ergebnissen.

Programmwechsel zeigt eine Liste der aktuellsten Programmversionen für jedes Programm an. Es ist möglich, zwei Programm desselben Typs zu vergleichen. Durch Blättern wird jede Version des Programms angezeigt und ermöglicht es, zwei Versionen eines Programms zu vergleichen. Wenn zwei Programme verglichen werden, ist es möglich, alle Daten oder nur die geänderten Parameter des Programms anzuzeigen.

Bei PowerMACS-Programmen muss der Programm-Manager für ToolsNet 8 installiert sein, um Programminformationen anzuzeigen.

Programmdetails

Verwendet für:

• Anzeige aller Parameter für ein bestimmtes Programm.

Suchparameter.

• Werkzeugstruktur

• Programm

Festziehen

• Ergebnis
• Ergebniszusammenfassung
• Top-NIO
• Produkt
• NIO Tagestrend
• Job-Ergebnis
• Job-Ergebniszusammenfassung
• Top-NIO-Job
• Ergebnis Stufe

Ergebnis

Verwendet für:

• Abrufen eines Berichts über die Verschraubungsergebnisse

Ergebniszusammenfassung

Verwendet für:

• Die Erstellung einer präzisen Zusammenfassung des Prozesses.

Die auf der Registerkarte Ergebnisse generierten Ergebnisse werden in einem Listenformat ausgegeben. Sie können das Tabellenraster anpassen und diese Einstellungen speichern. Die Ergebnisliste kann auch exportiert werden.

Ergebniszusammenfassung für die Kombination von Einheit, Objekt Schraube/Presse und Programmversion. Zeigt die Zählungen und Prozentsätze von IO, NIO sowie berechnete Pp- und Ppk-Werte für den ausgewählten Zeitraum.

Top-NIO

Verwendet für:

• Fehlersuche bei NIO-Ergebnissen

In der Listen-Ansicht werden die Programmversionen mit den höchsten NOI-Prozentsätzen zuerst angezeigt. Wenn der Bericht erweitert wird, werden die häufigsten Fehler der Programmversion angezeigt.

Wählen Sie in der Ergebnisliste die Erweiterungsschaltfläche einer der aufgeführten Ergebnisse, um die Fehler anzuzeigen.

In der Baum-Ansicht werden die Top NOI-Berichte als Baumstruktur dargestellt. Die Struktur kann erweitert werden, um die einzelnen Ergebnisse detaillierter darzustellen.

Wenn ein Fehlerbericht verfügbar ist, wird in der Spalte Fehler-Info ein Fehlermeldungssymbol angezeigt.

Ein einzelnes Top-NOI kann durch mehrere Fehler begründet sein.

Produkt

Verwendet für:

• Zur Überwachung und zum Vergleich der Zählungen von Verschraubungen/Pressungen (NIO, IO und Gesamt) auf Basis einer Kennung, zum Beispiel einer Fahrgestell-, oder Rahmennummer.

Der Bericht Produkt zeigt eine Zusammenfassung der mit einer Kennung verbundenen Ergebnisse an. Es ist möglich, den ersten und den letzten Zeitstempel eines Ergebnisses für die Kennung zu sehen. Zudem wird die Anzahl der IOs und NIOs für die Kennung zusammengefasst. Die Suche zeigt alle Ergebnisse für die ausgewählt Kennung an.

Bei Verwendung mehrerer Kennungen werden die Ergebnisse in mehreren Zeilen dargestellt, wenn die Suchkriterien auf mehr als eine Kennung zutreffen.

Es ist möglich, nach bestimmten Teilen der Produktionslinie zu suchen. Um nach einer Schicht zu suchen, erstellen Sie Schichten in der Registerkarte Verwaltung.

NIO Tagestrend

Verwendet für:

• Analyse von NIO-Trends und Vergleich zum Beispiel mit Programmänderungen, Werkzeugänderungen oder Verwendung neuer Verbindungselement, zur Überprüfung des Trends der durchgeführten Änderungen.

Zeigt die Anzahl der NIO-Ergebnisse für jeden oberen Ordner in der täglichen Werkzeugstruktur an. Die NIO-Ergebnisse können sowohl als Grafiken als auch als Tabellen angezeigt werden.

Dieser Bericht ist auf Daten von 31 Tagen begrenzt.

Job-Ergebnis

Verwendet für:

• Analyse der Jobs, beispielsweise um festzustellen, ob für einen Job eine hohe NIO-Zählung vorliegt.

Zeigt die Job- und Batchsequenz-Ergebnisse für das Kriterium an. Der Bericht fasst die Anzahl der IO- und NIO-Ergebnisse innerhalb jedes Jobs zusammen.

Job-Ergebniszusammenfassung

Verwendet für:

• Ermöglicht einen einfachen Überblick über alle Jobs und deren Ergebnisse.

Bietet die Möglichkeit, die Leistung eines bestimmten Jobs oder einer Batchsequenz-Version anzuzeigen.

Top-NIO-Job

Verwendet für:

• Ermöglicht einen einfachen Überblick darüber, wo Veränderungen notwendig sind, um die Prozessqualität zu erhöhen.

Top-NIO-Job zeigt zuerst die Jobs und Batch-Sequenzen mit dem höchsten NIO-Prozentsatz an.

Ergebnis Stufe

Verwendet für:

• Zum Vergleich eines bestimmten Schrittes einer mehrstufigen Baugruppe mit demselben Schritt anderer Baugruppen.

Ergebnis Stufe zeigt die Ergebnisse der verschiedenen Stufen in einer mehrstufigen Baugruppe an.

Klebstoff

• Ergebnis

Ergebnis

Verwendet für:

• Abrufen eines Berichts über die Ergebnisse der Klebeverbindungen.

Prozess

• Produkt
• Station
• Top-NIO
• Produktionsübersicht

Produkt

Verwendet für:

• Suche nach Informationen über ein bestimmtes Produktsortiment oder ein bestimmtes Produkt, an dem man interessiert ist.

Optional können verschiedene Suchoptionen angewendet werden, um die Abfrage einzugrenzen, einige davon sind durch Klicken auf die Schaltfläche Erweiterter Bericht in der oberen rechten Ecke zu finden. Andernfalls sind diese Optionen standardmäßig ausgeblendet.

Wenn Sie auf ein bestimmtes Produkt klicken, können Sie die Details des Produkts anzeigen: Verschraubung, Barcodes, Generische Ergebnisse und PR-Information.

Station

Verwendet für:

• Auflistung aller Produktionsprozesse innerhalb eines bestimmten Bereichs oder sogar von nur einer einzigen Station der gesamten Produktion. Dies unterstützt den Benutzer dabei, mögliche Rückschlüsse aus Produktionsmängeln und den damit verbundenen Bereichen zu ziehen.

Top-NIO

Verwendet für:

• Abrufen von Statistiken über Menge und Quoten von NOK-Prozessen in der Produktion. Dadurch kann der Benutzer die Prozesse mit sehr hohen NOK-Raten identifizieren und sich darauf konzentrieren, diejenigen zu verbessern, die sich bei einer Verbesserung am stärksten auf Kosteneinsparungen und Qualität auswirken werden.

Produktionsübersicht

Verwendet für:

• Identifizierung möglicher Prozessprobleme im Produktionsbereich anhand eines kumulierten Prozess-NOK-Prozentsatzes für die einzelnen Produktionsbereiche.

Archivierung

• Ergebnis archivieren
• Produkt archivieren

Ergebnis archivieren

Verwendet für:

• Anzeige von Ergebnisberichten basierend auf archiviertem Material.

Produkt archivieren

Verwendet für:

• Anzeige von Produktberichten basierend auf archiviertem Material.

Arbeiten mit der Registerkarte Statistik

Die Registerkarte Statistik soll den einfachen Abruf erweiterter Statistiken für Produktionsanwendungen ermöglichen. Dieser Teil der Anwendung bietet einen einfachen Überblick über Bereichs-/X-quer-Diagramme, Histogramme, Punktediagramme, Programmvergleiche und statistische Analysen von Kurven.

Das ToolsNet-Statistikpaket ermöglicht eine effiziente statistische Auswertung des Montageprozesses. Es umfasst Prozessregelkarten, Fähigkeits- und Leistungsbewertung sowie gewöhnliche deskriptive Statistiken. Die verwendeten Methoden basieren auf den ISO 7870 und ISO 22514 Reihen, gültig November 2016.

Generierung eines statistischen Ergebnisses

Wie die Ergebnisse erfasst und dargestellt werden, hängt von den ausgewählten Filterkriterien ab.

Registerkarte Statistik

In der Registerkarte Statistik werden die statistischen Ergebnisse in Textform ohne Abbildungen angezeigt. Es ist möglich, zwei Programme auszuwählen, wodurch die Statistik beider Programme angezeigt wird.

Die Ergebnisse können exportiert und anschließend in einem Excel-Arbeitsblatt geöffnet werden.

Registerkarte X-Balkendiagramm

Die Registerkarte X-Balkendiagramm zeigt X-Balkendiagramme der ausgewählten Programme an. Das Diagramm stellt den Prozess (Mittelwert über Zeit) für die Gruppen dar. In der Registerkarte X-Balkendiagramm werden die Ergebnisse nach dem Wert Gruppengröße (2-15) gruppiert und als Kurven dargestellt.

Die Kurven werden rot markiert, wenn sie:

• außerhalb der oberen Regelgrenzen (UCL) oder unteren Regelgrenzen (LCL) liegen.

• 7 oder mehr aufeinanderfolgende steigende oder fallende Kurven aufweisen.

• 7 oder mehr aufeinanderfolgende Kurven über oder unter dem Durchschnitt aufweisen.

Registerkarte Bereich

Die Grafik der Registerkarte Bereich zeigt des Bereichsdiagramm des ausgewählten Programms an. Ein Bereichsdiagramm bildet den Prozessbereich (Differenz zwischen höchsten und niedrigstem Wert) für den zeitlichen Verlauf der ausgewählten Gruppen ab.

Die Kurven werden rot markiert, wenn sie:

• außerhalb der oberen Regelgrenzen (UCL) oder unteren Regelgrenzen (LCL) liegen.

• 7 oder mehr aufeinanderfolgende steigende oder fallende Kurven aufweisen.

• 7 oder mehr aufeinanderfolgende Kurven über oder unter dem Durchschnitt aufweisen.

Registerkarte Histogramm

Die Registerkarte Histogramm zeigt die Wahrscheinlichkeitsverteilung des Datensatzes an. Das Diagramm zeigt auch die Gaußsche Kurve mit der Normalverteilung für die entsprechenden Daten an.

Wenn zwei Programme ausgewählt sind, werden beide zum Vergleich angezeigt.

Register Programmstreuung

Die Registerkarte Programmstreuung stellt eine Streuungsgrafik mit der Genauigkeit der Ergebnisse dar, welche die Grenzwerte überschreiten. Es können auch Profile identifiziert und verfolgt werden. Die Grenzwert-Linien können angepasst werden, um IOs zu NIOs oder NIOs zu IOs zu ändern. Die vorgenommenen Anpassungen werden in zwei Tabellen angezeigt. Dies ist für die Feinabstimmung der Grenzwerte nützlich.

Register Programmvergleich

Die Registerkarte Programmvergleich dient dem Vergleich zweier Programme. In der Standardansicht werden nur die Parameter angezeigt, welche sich zwischen den beiden Programmen unterscheiden. Mittels Erweitern können alle Parameter des Programms angezeigt werden.

Die Auswahl Nur geänderte Parameter anzeigen wird verwendet, um die geänderten Parameter im Programmvergleich herauszufiltern.

Sie können maximal zwei (2) Programme im Auswahlfeld Programm auswählen, die beide vom selben Systemtyp sein müssen.

Registerkarte Kurvenanalyse

Die Registerkarte Kurvenanalyse zeigt Statistiken auf Grundlage der ausgewählten Kurven an. Es ist möglich, zwei Programm zu vergleichen, sofern diese vom selben Systemtyp sind.

A	Mittelwert	C	Standardabweichung
B	Bereich	D	Ergebniskontrolle

Die maximale Anzahl in der Analyse erlaubter Kurven ist 1000.

Achsenwert der Kurve auswählen

Die Werte auf den Kurvenachsen X und Y können geändert werden.

• Moment/Winkel

• Moment/Zeit

• Winkel/Zeit

Arbeiten mit der Registerkarte Analyse

Die Analyse ist eine lizenzierte Funktion und wird für die Analyse und Erkennung von abweichenden Kurven verwendet.

Wenn keine Referenzkurve verfügbar ist, erstellen Sie eine neue Referenzkurve.

Eine Analyse erstellen

Wie die Ergebnisse erfasst und dargestellt werden, hängt von den ausgewählten Filterkriterien ab.

Wählen Sie für Trends Berechnen aus, um die Ergebnisse anzuzeigen, oder die Schaltfläche Erweitern, um Als Favorit zu speichern und so die Filterkriterien für die Suche zu speichern.

Boxanalyse

Nach der Ausführung der Analyse werden zwei Ergebnisbereiche angezeigt.

• Boxanalyse

• Übersicht und Ergebnisse

Analyse der Verlaufsdaten

• Zeigen Sie mit dem Mauszeiger auf die Kurve, um Daten zum Drehmoment und Winkel der Kurve anzuzeigen.

Zoom und Box zeichnen

• Wählen Sie die Optionsschaltflächen Zoom oder Box zeichnen aus.

Zoom – Zeichnen Sie eine Box im Kurvenbereich, um an eine bestimmte Auswahl heranzuzoomen.

Box zeichnen – Zeichnen Sie eine Box im Kurvenbereich, um eine Box zu erstellen, welche die Drehmoment- und Winkeldaten des ausgewählten Bereichs anzeigt. Der Benutzer bestimmt die Positionen der Identifikationsboxen der Referenzkurve. Die Boxen werden zur Identifikation von abweichenden Kurven verwendet. Verläuft eine Kurve durch eine Box, so gilt sie als Abweichung. Platzieren Sie eine Box auf der Kurve, um die störenden Kurven zu sehen, die von IO zu NIO umgewandelt werden.

Im Feld Analyse können bis zu zehn verschiedene Boxen gezeichnet werden. Die Boxen werden passend zu den Boxergebnissen in einer bestimmten Farbe angezeigt. Wechseln Sie zwischen den Boxen mittels der Optionsschaltfläche Box. Wählen Sie zum Entfernen des rote Kreuz (x) neben der Box aus.

Kurven synchronisieren

Synchronisieren Sie die Kurven, indem Sie eine der Optionen für Kurven synchronisieren auswählen:

• Wählen Sie Spitze oder Einschraubphase beendet aus der Liste aus.

Zum Bearbeiten und Analysieren der in Liste Ergebnisse angezeigten Daten:

Übersicht

Der Übersichtsbereich zeigt eine Zusammenfassung der generierten Ergebnisse.

Ergebnisse

Es wird eine Liste der Ergebnisse angezeigt, siehe Abschnitt Arbeiten mit Ergebnissen für weitere Informationen.

Öffnen Sie die Zeile zur Anzeige weiterer Informationen und bestimmter Daten.

• Zeigen Sie mit dem Mauszeiger auf die Kurve, um Daten zum Drehmoment und Winkel der Kurve anzuzeigen.

• Zeichnen Sie eine Box im Kurvenbereich, um an eine bestimmte Auswahl heranzuzoomen. Wählen Sie Zoom zurücksetzen, um zur ursprünglichen Ansicht zurückzukehren.

Produktgrundlagen-Tutorial

https://www.youtube.com/watch?v=qj79yfWso5o

Analyse Drehmoment nach Anzeige

Die Analyse Drehmoment nach Anzeige stellt die Folgen der sich ändernden Grenzen nach Anzeige anhand von Verlaufsdaten dar. Die Positionen der Boxen werden vom Controller vorgegeben.

Nach der Ausführung der Analyse werden zwei Ergebnisbereiche angezeigt.

• Drehmoment nach Anzeige – Die Ergebnisse stellen die Kurvenansicht der generierten Ergebnisse dar.

• Übersicht und Ergebnisse – Zeigt weitere Daten und Informationen zu den generierten Ergebnissen an.

Analyse der Verlaufsdaten

• Zeigen Sie mit dem Mauszeiger auf die Kurve, um Daten zum Drehmoment und Winkel der Kurve anzuzeigen.

Zoom und Box zeichnen

• Wählen Sie die Optionsschaltflächen Zoom oder Box zeichnen aus.

Zoom – Zeichnen Sie eine Box im Kurvenbereich, um an eine bestimmte Auswahl heranzuzoomen.

Box – Zeichnen Sie eine Box im Kurvenbereich, um eine Box zu erstellen, welche die Mindest- und Höchstwerte des ausgewählten Bereichs anzeigt. Der Benutzer bestimmt die Positionen der Identifikationsboxen der Referenzkurve. Die Boxen werden zur Identifikation von abweichenden Kurven verwendet. Platzieren Sie eine Box auf der Kurve, um die störenden Kurven zu sehen, die von IO zu NIO umgewandelt werden.

Im Feld Analyse können bis zu zehn verschiedene Boxen gezeichnet werden. Die Boxen werden passend zu den Boxergebnissen in einer bestimmten Farbe angezeigt. Wechseln Sie zwischen den Boxen mittels der Optionsschaltfläche Box. Wählen Sie zum Entfernen des rote Kreuz (x) neben der Box aus.

Übersicht

Der Übersichtsbereich zeigt eine Zusammenfassung der generierten Ergebnisse.

Ergebnisse

Es wird eine Liste der Ergebnisse angezeigt, siehe Abschnitt Arbeiten mit Ergebnissen für weitere Informationen.

Öffnen Sie die Zeile zur Anzeige weiterer Informationen und bestimmter Daten.

• Zeigen Sie mit dem Mauszeiger auf die Kurve, um Daten zum Drehmoment und Winkel der Kurve anzuzeigen.

• Zeichnen Sie eine Box im Kurvenbereich, um an eine bestimmte Auswahl heranzuzoomen. Wählen Sie Zoom zurücksetzen, um zur ursprünglichen Ansicht zurückzukehren.

Trendanalyse

Die Suche Trendanalyse ist in zwei Suchfelder unterteilt: Suchkriterium A und Suchkriterium B. Es ist möglich, die Suchfelder zu erweitern oder zu verkleinern, und es ist möglich, die Suchfelder zu aktivieren und zu deaktivieren.

Registerkarte Trend

Wählen Sie die Werteschaltflächen (Werte der X-Achse, Drehmoment/Winkel). Für die Standardsuche ist der Werttyp auf Drehmoment gesetzt.

Mit der Gruppengröße kann die Anzahl der Ergebnisse (statistische Proben) zur Berechnung festgelegt werden.

A	Eine Gruppe von 6 Ergebnissen mit einem Durchschnittswert von 0,10 Nm.

Wählen Sie eine der markierten/nicht markierten Schaltflächen für die Kurvenauswahl aus, um die ausgewählte Kurve ein- oder auszublenden.

Registerkarte Histogramm

Werteschaltflächen zur Auswahl der Werte der X-Achse (Drehmoment/Winkel). Der Werttyp ist standardmäßig auf Drehmoment gesetzt.

Wählen Sie eine der markierten/nicht markierten Schaltflächen für die Kurvenauswahl aus, um die ausgewählte Kurve ein- oder auszublenden.

Arbeiten mit der Registerkarte Benachrichtigungen

Benachrichtigungen ist eine lizenzierte Funktion, die ermöglicht, dass das System Benutzern Nachrichten senden kann, wenn Ereignisse oder Trends von mit dem System verbundenen Steuerungen empfangen werden.

Wenn ein Ereignis, Trend, Bericht oder Alarm empfangen wird, werden die Ereignisinformationen in eine Standard-E-Mail umgewandelt. Das System kann konfiguriert werden, um relevante Informationen an verschiedene Arbeitsgruppen innerhalb des Unternehmens zu senden.

Produktgrundlagen-Tutorials

https://www.youtube.com/watch?v=xyoZ-GvwalY

Ereignisbenachrichtigungen

Die Konfiguration der Ereignisbenachrichtigungen kann im Benachrichtigungsassistent für Ereignisse vorgenommen werden. Die Konfiguration wird über vier Schritte durchgeführt:

• Ereignis

• Empfänger

• Regelinformationen

• Zusammenfassung

Fertige Konfigurationen werden in der Tabelle Gespeicherte Nachrichten gespeichert.

Microvideo

SPC

Statusalarme wird zur Überwachung statistischer Berechnungen in ToolsNet verwendet.

Im Benachrichtigungs-Assistenten unter Statusalarm kann der Benutzer Regeln für die Statusalarm-Benachrichtigungen konfigurieren. Die Konfiguration wird über vier Schritte durchgeführt:

• SPC-Regelgrenzen

• Empfänger

• Regelinformationen

• Zusammenfassung

Fertige Konfigurationen werden in der Tabelle Gespeicherte Nachrichten gespeichert.

Trend-Benachrichtigungen

Im Benachrichtigungs-Assistenten unter Trends kann der Benutzer Regeln für die Trend-Benachrichtigungen konfigurieren. Die Konfiguration wird über fünf Schritte durchgeführt:

• Programm

• Schwellenwerte

• Empfänger

• Regelinformationen

• Zusammenfassung

Fertige Konfigurationen werden in der Tabelle Gespeicherte Nachrichten gespeichert.

Programmwechselbenachrichtigungen

Über die Programmwechselbenachrichtigung wird eine Meldung gesendet, wenn eine Programmversion geändert wurde.

Im Benachrichtigungs-Assistenten unter Programmwechsel kann der Benutzer die Regeln für die Programmwechselbenachrichtigungen konfigurieren. Die Konfiguration wird über vier Schritte durchgeführt:

• Werkzeugstruktur

• Empfänger

• Regelinformationen

• Zusammenfassung

Fertige Konfigurationen werden in der Tabelle Gespeicherte Nachrichten gespeichert.

Benachrichtigungen Bericht planen

Bericht planen in der Benachrichtigungs-Zentrale wird verwendet, um die globalen Favoriten als beigefügte Excel-Datei in einer zeitlich geplanten E-Mail zu exportieren.

Im Benachrichtigungs-Assistenten unter Bericht planen kann der Benutzer Regeln für die Benachrichtigungen Bericht planen konfigurieren. Die Konfiguration wird über fünf Schritte durchgeführt:

• Favorit wählen

• Planung

• Empfänger

• Regelinformationen

• Zusammenfassung

Fertige Konfigurationen werden in der Tabelle Gespeicherte Nachrichten gespeichert.

Benachrichtigungen für Nicht-Berichtseinheiten

Im Benachrichtigungs-Assistenten unter Nicht-Berichtseinheiten kann der Benutzer Regeln für die Benachrichtigungen für Nicht-Berichtseinheiten konfigurieren. Die Konfiguration wird über vier Schritte durchgeführt:

• Einheiten

• Empfänger

• Regelinformationen

• Zusammenfassung

Fertige Konfigurationen werden in der Tabelle Gespeicherte Nachrichten gespeichert.
