はじめに

このセクションでは、製品に関する基本的な情報と、トピックで使用されている書式設定規則について説明します。

一般データ保護規則（GDPR）

この製品は、システムユーザー名、役割、IP アドレスなど、個人を特定できる情報を処理する機能を提供します。この処理機能の目的は、追跡可能性と正しいアクセス管理を通して品質管理を強化する可能性にあります。

ユーザーが個人データを処理する場合は、EU内での GDPR、その他の適用可能な法律、指令と規制などの遵守を含み、関連個人データ保護法を認識し、準拠する必要があります。Atlas Copco では、ユーザーによる製品の使用に一切の責任を負いません。

責任と警告

責任

動作環境における多くの事象が締め付けプロセスに影響を与える可能性があり、結果の検証が必要となります。適用規格および／または規制に準拠して、当社は、ここで、締め付け結果に影響を与える可能性のある事象があった場合に、導入したトルクおよび回転方向を確認いただくよう要請します。このような事象の例として、以下のものがありますが、これらに限定されるものではありません。

ツーリングシステムの初めての設置
部品バッチ、ボルト、ネジバッチ、ツール、ソフトウェア、構成または環境の変更
空気接続または電気接続の変更
ライン人間工学、プロセス、品質手順または慣行の変更
オペレーターの変更
締め付けプロセスの結果に影響を与えるその他の変更

以下について確認する必要があります。

影響のある事象によりジョイントの条件が変更されていないこと。
初めての機器の設置、メンテナンスまたは修理後に完了していること。
少なくともシフト毎に一回、または他の適切な頻度に行うこと。

警告

注記

パラメータを変更すると、ツール性能の低下につながる可能性があり、生産が遅延することがあります。

警告

物的損害や重傷を負う危険性

ツールを操作する前にすべての指示を読み、理解し、それらに従っていることを確認してください。すべての注意事項に従わない場合、感電、火災、物的損傷、重傷に至る危険性があります。

システムのさまざまな部品とともに提供される安全情報をお読みください。
システムのさまざまな部品の設置、運用、保守のための製品注意事項をお読みください。
システムおよびその部品に関するすべてのローカル規定安全規制をお読みください。
今後の参考のために、すべての安全情報と注意事項を保管しておいてください。

ユーザーガイドについて

このユーザーガイドでは、IxB ソフトウェアを使用して IxB ツールをセットアップおよび構成する方法について説明します。

本セクション内

改訂履歴

リリース番号	改訂日	改訂の説明
item	item	none
3.9	01/2023	新しいコンテンツ：フロントエンドの構成更新されたコンテンツ： Power Focus コントローラーへの接続（IxB Connect）「システムログと情報」のエクスポートイベントコードのリスト：イベントコード締め付けステップ：トルクと角度に合わせて締付け、トルクまたは角度に合わせて締付け一般仮想ステーションステップモニター：A - 角度（Angle）, PTCA - ポストスレッドカット角度
3.8	06/2022	新しいコンテンツ： IxB ツールを Power Focus 6000 または Power Focus 8 コントローラーに接続できるように有効化する：Power Focus コントローラーへの接続（IxB Connect）システムログと情報のエクスポート：「システムログと情報」のエクスポートソフトウェア更新時のハードウェア互換性チェック: ソフトウェアバージョンの更新ハードウェアモジュールに関する追加情報：ハードウェア新しい入力信号「ゼロ位置を設定 - 10135」：入力信号ゼロ位置での新しい出力信号ツール - 210：出力信号
3.7	01/2022	新しいコンテンツ：ボード監視と正しくない電源に関する新しいイベント (イベントコード 2200 - 2210)：イベントコード新規出力信号：208 - ToolsTalk の接続が失われました、206 - 緩めを確認：出力信号締め付け後にオープンエンドツールをオープン位置に戻す方法：オープンエンドの構成 EHMI 搭載ツールの新しい起動進捗情報：EHMIの起動進行状況の表示プログラムモニターの時間と、角度と時間に関するプログラムの制限：締め付けプログラムのプロパティステップモニター電流：ステップモニターステップ制限電流：ステップ制限ロググループを使用した拡張ロギング：拡張ロギングの構成、リモートロギング接続の構成
3.6	06/2021	新しいコンテンツ：構成可能なツールバイブレーター：5.バイブレーターデュアルトランスデューサーツールの設定：デュアルトランスデューサーツール校正（TC）締め付けステップとモニター：締め付けステップ、ステップモニター更新されたコンテンツ：新しいスタンドアロンライセンスに関する注記が追加されました。ライセンス
3.5	12/2020	新しいコンテンツ： WLAN チャネルの構成機能：チャネルの構成統計的プロセス制御 (SPC) 機能：SPC - 統計的プロセス制御結果表示の構成機能：結果表示設定の構成ユーザー権限の構成機能：PIN 設定の構成サーバーの接続状態を表示する機能：プロトコルステータスの表示トレースを同期する機能：同期トレースの表示結果をクリアする機能：工場出荷時設定へのリセット実行と結果のクリア
3.4	07/2020	新しいコンテンツ：オープンエンドの調整機能：オープンエンドの調整締め付けプログラムの選択：一般設定ソフトウェアの更新トラブルシューティング：ソフトウェアの更新トラブルシューティング締め付けプログラムの最大ステップ数：締め付けプログラムの追加トレース設定：ステップパラメータ
3.3	03/2020	最初のリリース

関連情報

対象グループ

このユーザーガイドは、IxB ソフトウェアを使用してIxBツールを構成または操作する人を対象としています。

本セクション内

前提条件

前提条件

本ユーザーガイドは IxB ソフトウェアの詳細に興味がある方に役立ちます。

本ユーザーガイドの技術的側面を完全に理解するために、次のことを推奨します。

締め付け技術に関する知識
Power Focus 6000 での作業体験

Power Focus 6000 の詳細については、『Power Focus 6000 ユーザーガイド』を参照してください。

規約

ユーザーの皆様にさらにご理解いただけるように、本文書全体で特定のフォーマッティング規約を使用しています。使用される書式規則を以下に示します。

ユーザーガイドの表記規則
要素	表記	説明	出力
一般的な強調	プログラムワークスペース内。	特定のテキスト要素を目立たせる、またはハイライト表示します。	太字のテキスト
グラフィカルユーザーインターフェイス (GUI) 項目	機能ボタンを選択します。	GUI の画面上にある項目に関する記載 (コマンドボタン、アイコン名、フィールド名など)。	太字のテキスト
グラフィカルユーザーインターフェイス (GUI) パス >	一般に、GUI の上部にあります。	GUI 内の場所を追跡するナビゲーション補助。	例：コントローラ > プログラム > 編集
ユーザー入力	プログラムの説明を入力します。	ユーザーが入力する任意のテキスト。	太字のテキスト
ファイル名	エクスポートするファイル名を入力します。	システムからエクスポートまたはインポートされたファイル。	太字斜体のテキスト
変数およびパラメーターの名前	エクスポートの名前を入力します。	変数名とパラメーター名 (値ではありません)。	斜体のテキスト
変数およびパラメーターの値	エクスポートの値を入力します。	変数とパラメーターの値。	太字大文字のテキスト
システム出力	Client.Domain.Models.ExportImportConfiguration	システムによって出力される任意のテキスト。	等幅のテキスト
外部リンク	https://servaid.atlascopco.com www.atlascopco.com http://webbox.atlascopco.com/webbox/dimdrw	文書または対象のコンテンツに関連する情報がある外部サイトへのリンク。これには、次のようなものがあります：技術製品データ寸法図面アクセサリ製品特定情報	外部サイトへの選択可能なテキスト
内部ドキュメントへのリンク		関連情報 - 現在のトピックに直接関連し、行われた特定の構成について考慮する必要がある情報へのリンク。本セクション内 - セクション内のすべてのトピックへのリンクです。機能や構成を理解する際に役立ちます。ある場合、これらのリンクはテキストの下に表示されます。	内部コンテンツへの選択可能なテキスト

システム概要

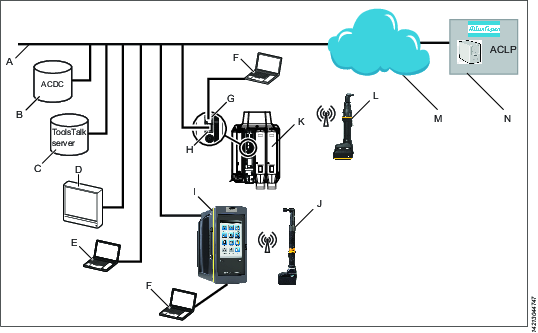

製造システムは、図の機能ブロックで構成することができます。

A	工場ネットワーク。	H	コントローラ工場ポート: 工場ネットワークに接続されています。
B	ACDC: 締付けの結果の保管と統計分析用。	I	Power Focus 6000 コントローラ: 手持ち工具に使用します。
C	ToolsTalk 2 サーバー: コントローラおよびIXBツールの構成とパラメーター設定用。	J	ハンドヘルドバッテリーツールコントローラとのワイヤレス接続を使用します。
D	工業用 PC (IPC): ToolsTalk 2 および ToolsNet サーバー用クライアント端末として使用できます。	K	PF6 Flex コントローラ: 固定工具と共に使用します。
E	工場ネットワークに接続されたポータブルコンピューター ToolsTalk 2 および ToolsNet サーバー用クライアント端末として使用できます。	L	IXB ハンドヘルドバッテリーツール工場ネットワークへのワイヤレス接続を使用します。
F	サービスコンピューター: コントローラまたはIXBツールのサービスポートに接続できます。	M	インターネットクラウド。
G	コントローラサービスポートサービスコンピューターの接続にも使用できます。	N	Atlas Copco Licensing Portal (ACLP):Atlas Copco にあり、Functional Management System (FMS) のライセンスされた機能へのサポートを提供します。

ユーザーインターフェイス

ホームメニュー

ホームメニューには次の項目が含まれています。

メニュー項目	説明
	締め付け [締め付け] メニューには、ツールに保存されている既存の締め付けプログラムのリストが表示されます。各プログラムを選択すると、選択した締め付けプログラムのパラメーターの構成と設定のための異なるメニューが開きます。
	バッチシーケンスバッチシーケンスは、様々な組み合わせにおける 1 つ以上の反復締め付けプログラムです。バッチシーケンスが作成され、バッチシーケンスメニューで構成されます。
	ソース [ソース] メニューでは、異なるハードウェアのデジタル入力を通して、バッチシーケンスなどの締め付けプログラムの選択を管理する利用可能なオプションをリスト表示します。
	構成このメニューでは、次の構成が可能です：ツール構成ソケットセレクター I/O 拡張器と I/O ハブ一般仮想ステーション
	統合コントローラーツールこのメニューには、次のような項目が含まれます：仮想ステーションアクセサリを割り当てて、アクセサリ構成を選択します。手動でのバーチャルステーションへのタスクの割り当て、またはタスクの割り当てへの外部信号の使用方法の設定。工場管理システムへの通信プロトコルを有効にします。ツールツールのモデルツールとバッテリーの正常性サービスと校正の間隔 QA 校正モーター調整このメニューには、ソフトウェアの更新と構成パラメーターのエクスポート/インポートの機能も含まれています。
	レポート最新の締め付け結果、イベント、および NG 率を表示します。
	設定このメニューは、次のような特定の設定をセットアップするために使用されます：ワイヤレスクライアントサーバー接続時刻と日付、言語設定、PIN ツールアラーム設定イベントコード構成
	ライセンス契約このメニューには、現在のライセンスステータスとライセンスソースの概要が表示されます。
	ヘルプヘルプメニューには、IxB ソフトウェアユーザーガイドが含まれています。

アイコン

次の表は、ユーザーインターフェイスで使用できるアイコンとボタンの概要を示しています：

アイコン	名称	説明
	戻る	前の表示に戻ります。
	ホーム	ホーム画面に移動します。
	結果を表示	ライブ結果画面に移動します。
	南京錠	PIN コードのダイアログボックスを開きます。
	イベント	最新の締め付けイベントを表示します。設定メニューのイベント構成に表示するイベントを定義します。
	検証	ツール値に対して締め付けパラメーターを検証します。
	追加	項目を追加します。
	削除	項目を削除します。
	プロトコルのステータス	ステータスプロトコルポップアップウィンドウを表示します。このウィンドウには、開いているプロトコル情報とサーバー接続ステータスが表示されます。
	備考	パラメーターが正しく構成されていないことを示す記号。

インストールとアップグレード

このセクションでは、製品の初期インストールや、バージョンを別のバージョンにアップグレードする際に役立つ情報を見つけることができます。

インストールの制限事項

ウェブブラウザの要件

ウェブブラウザの要件

IxB ソフトウェアのユーザーインターフェイスには、以下のウェブブラウザが推奨されます：

Firefox
Google Chrome
Microsoft Edge

ライセンス

機能のライセンスは、機能管理システム（FMS）を通じて管理されます。これにより、お客様は動的ライセンス方式を介して、ツール機能を特定のニーズに合わせて調整できます。

ライセンスは、個々の機能または機能の集合に対して取得することができ、複数のバーチャルステーションに展開することができます。ライセンスは不要になったときにプールに戻すことができます。

ライセンスは、アトラスコプコのライセンスポータル (ACLP) からダウンロードし、ToolsTalk を通じて管理または配布できます。また、FMS ポータブル (USB ドライブ) に保存してツールに挿入することもできます。

なお、ACLP における顧客アカウントの作成と管理について、このマニュアルでは扱っていません。詳細については、最寄りのアトラスコプコの代理店までお問い合わせください。

ライセンスには3種類あります。

仮想ステーションタイプ

1つのパッケージにまとめられた一定の機能群。仮想ステーションタイプのライセンスは、使用可能なプログラムとシーケンスの数、使用可能な締め付け戦略、実行可能なレポートの種類など、その他多数を決定します。各バーチャルステーションタイプに含まれる機能は、通常お互いに併用される機能、またはパッケージに他の機能が必要な内部依存性を持つ機能です。仮想ステーションタイプのライセンスは、仮想ステーションに完全に割り当てられます。バーチャルステーションはバーチャルステーションタイプに含まれるすべての機能を活用することができます。締め付けを行うためには、仮想ステーションに仮想ステーションタイプライセンスを割り当てる必要があります。ライセンスの種類によって、さまざまな締め付けオプションが有効またはブロックされます。
バーチャルステーション機能

個々の機能は、バーチャルステーションタイプのライセンスを補完する単一のライセンスとして購入できます。
コントローラー機能

締め付けを実行するには、統合コントローラーライセンスをツールに保存する必要があります。（スタンドアロンライセンスが仮想ステーションに割り当てられている場合は適用されません。）

ライセンスソース

ツールで使用されるライセンスは、複数の異なるソースから取得できます。同時ソースの数は10に制限されています（10のFMSポータブルソース、または9つのFMSポータブルソースに加えて1つのライセンスサーバー（TT2））。ソースの制限（10）に達したときにソースからライセンスを追加する場合は、一方のソースからのすべてのライセンスをツールから削除して、もう一方のソースからのライセンス用のスペースを確保する必要があります。

[ソースの概要] タブ ([ライセンスの割り当て] > [ソースの概要]) は、ツールにインストールされているライセンスの概要と、そのライセンスがインストールされた場所を示します。最大10個の異なるソースをここに表示することができ、それぞれがFMS P（FMS Portable、またはドングル用）、またはライセンスサーバー（TT2）で指定されます。

ライセンスソースを選択すると、そのソースの詳細なライセンスソース情報が表示されます。ソース名と種類、および各カテゴリのライセンスの数と種類 (仮想ステーションの種類、仮想ステーション機能、およびコントローラ機能) が一覧表示されます。

締め付けプログラムの設定など、ライセンスがインストールされていない場合でも、ライセンスによって管理される機能の構成を行うことができます。これらの機能をツールまたは仮想ステーションに割り当てることも可能です。ただし、有効なライセンスなしで機能を実行するには、適切なライセンスをインストールする必要があります。

ライセンスの適用は2つの段階、割り当てとランタイム（トリガー押下）で実行されます。ライセンスがインストールされていない機能が仮想ステーションに割り当てられている場合、ユーザーインターフェイスのツールまたはタスクセクションに赤い感嘆符が表示されます (不足しているものによって異なります)。ライセンスがインストールされていない機能が開始された場合、ユーザーにどのライセンスが不足しているかを通知するイベントが表示されます。正しいライセンスがインストールされていない場合、続行することはできません。ライセンスされていない機能を実行すると、ほとんどの場合、ツールがロックされます。

Product Essentialsチュートリアル

https://www.youtube.com/watch?v=HanD0wI-w9k

本セクション内

ツールにライセンスをインストールする

ライセンスソースは 1 つのライセンスサーバー（TT2）と9つの FMS ポータブル（USB ドングル）に同時に制限されることにご注意ください。ライセンスは、サーバー (ToolsTalk 2) またはFMSポータブル経由でインストールされます。ライセンスソースの制限に達した場合、別のソースからのライセンスを追加するために、1つのソースからのすべてのライセンスをツールから削除する必要があります。

既存のライセンスは、2時間ごとにライセンスサーバーに対して照合されます。14日に期間、ライセンスサーバーからの応答が取得できない場合、対応するライセンスは取り消されます。ライセンスの有効期限が近づくと、ユーザーにも警告が表示されます。ライセンスの有効期限の7日前になると、2時間に1回警告が表示されます。ライセンスが更新されないとライセンスは失効し、対応する機能はもはや利用できなくなります。

サーバーからライセンスをインストールする

サーバーベースのライセンスは ToolsTalk2 を通じて配布されます。サーバーライセンスのインストール方法については、『ToolsTalk2 ユーザーガイド』を参照してください。

ToolsTalk2 を使用してライセンスをインストールできるようにするには、ツールで正しいライセンスサーバー設定を構成する必要があります。

サーバーライセンスインストール用ツールの構成

ホームメニューの [設定] に移動し、左側のペインで [サーバー接続] を選択します。
アトラスコプコライセンスマネージャーフィールドで、スイッチを[オン]に設定します。
正しいサーバーポートとサーバーホスト IP アドレス（通常は ToolsTalk 2 の IP アドレスと同じ）を挿入します。
適用を選択します。

FMS ポータブル (USB ドングル) からライセンスをインストールする

機能管理システム（FMS）は、特殊なFMSポータブルデバイスを使用して、ツールとの間で機能を転送します。USB フラッシュドライブには、汎用メモリ領域とツール内のライセンスマネージャーのみがアクセスできる信頼できる記憶領域の両方が含まれています。購入した機能項目は、アトラスコプコから汎用領域にダウンロードされます。ライセンスマネージャーを使用してツールに FMS ポータブルを初めて挿入すると、ファイルが検出されてデコードされ、機能アイテムはライセンスマネージャーからのみアクセス可能な信頼できるストレージ領域に転送されます。

USB ドングルを使用してライセンスをインストールする

USB アダプターケーブルで USB ドングルをツールに接続します。
ライセンスをインストールする前に、ツールに工場ネットワークへのワイヤレス接続がセットアップされていることを確認してください。
USB ライセンス管理ウィンドウが表示されます。[プール] 列には、すべてのソースからのツールのライセンス数の合計が表示されます。[FMS P で使用可能]列には、このドングルで使用可能なライセンスが表示され、他方、[このFMS P から]列には、この特定の FMS P からこのツールに移動されたライセンスの数が表示されます。
ツールから、インストールするこのライセンスの横にある左向きの矢印を選択します。
[FMS Pで使用可能]列の数値が1つ分減少し、[このFMS Pから]列の数値が1つ分増加します。

ツールからライセンスを削除する

サーバーにインストールされているライセンスの削除

サーバーにインストールされたライセンスを削除する手順については、『ToolsTalk2 ユーザーガイド』を参照してくだ。

FMS ポータブルにインストールされたライセンスの削除

USB アダプターケーブルで USB ドングルをツールに接続します。
ライセンスを削除する前に、ツールに工場ネットワークへのワイヤレス接続がセットアップされていることを確認してください。
USB ライセンスマネージャーウィンドウが表示されない場合は、ホームメニューの [ライセンス割り当て] に移動します。
ウィンドウの右上にある USB アイコンを選択します。USBライセンスマネージャーダイアログボックスが表示されます。
ツールから削除するライセンスの横にある、右向きの矢印を選択します。
この仮想ステーションに割り当てられているライセンスは、ツールから削除することができます。ただし、その結果、仮想ステーションは使用できません。

アップグレード

ソフトウェアバージョン

ツールには 2 つのソフトウェアバージョンを同時にインストールできます。ソフトウェアの 2 番目のバージョンをインストールすると、複数のツールをアップグレードする場合に便利です。アップグレードされたソフトウェアに切り替える準備が整ったら、IxB ソフトウェアユーザーインターフェイスまたは ToolsTalk 2 を使用して新しいソフトウェアバージョンのアクティベーションを行います。

ソフトウェアのバージョンを変更しても、ツールの構成や締め付けプログラムは転送されません。

本セクション内

ソフトウェアの有効化

本ツールには、インストール済みソフトウェアバージョンを 2 つ保存することができます。ソフトウェアの有効化を使用すると、どのソフトウェアのバージョンを使用するか選択できます。

手順全体を通して、必ずバッテリーをツールに接続したままにしておいてください。

ソフトウェアバージョンのアクティベーション

ホームメニューの [内蔵コントローラーツール] に移動し、左ペインで [ソフトウェア] を選択します。
[ソフトウェアのアクティベーション]ウィンドウで[現在]または[保存済み]を選択します。

ツールは自動的に再起動され、アクティベーションが有効になります。

ソフトウェアバージョンの更新

手順全体を通して、必ずバッテリーをツールに接続したままにしておいてください。

インストールするソフトウェアパッケージがツールのハードウェアと互換性がない場合、ソフトウェアの更新はキャンセルされます。ハードウェアのどの部分がキャンセルの原因になったかを示す警告メッセージが表示されます。

現在のツールハードウェアに関する情報については、[統合コントローラーツール] > [ハードウェア]をご覧ください。

[統合コントローラーツール]メニューに移動し、左ペインで [ソフトウェア] を選択します。
[ソフトウェア更新] フィールドに移動し、[参照] を選択します。
該当するソフトウェアで zip ファイルを参照、選択して、指示に従ってインストールを終了してください。

Product Essentialsチュートリアル

https://www.youtube.com/watch?v=-Vq6uKaKfcA

関連情報

ハードウェア

ソフトウェアの更新トラブルシューティング

ソフトウェア更新中のエラーは、次のように LED リングで示されます。

締め付け方向 LED が 8 回点滅した後、0.5 秒間点灯する。この点滅パターンは、ツールが自動的に再起動するまで繰り返されます。エラーメッセージを表示するには、ツールを IxB ソフトウェアのウェブユーザーインターフェイスに接続します。IxB ソフトウェアの読み込み中に、エラーメッセージが表示されます。

発生する可能性のあるエラーメッセージとそれに対応する是正措置を以下に示します。

エラーメッセージ	是正措置
ボードのハードウェア情報が無効です	マーケットサポートに問い合わせる
デバイスのハードウェア情報が無効です	マーケットサポートに問い合わせる
ファイルの内容が壊れています	IAM (SD カード) を交換する
ファイルにハードウェアとの互換性がありません	IAM (SD カード) を交換する
ファイルが見つかりません	IAM (SD カード) を交換する
ファイル読み取りエラー	IAM (SD カード) を交換する
ターゲット通信タイムアウト	ターゲットとして定義されているパーツを取り替えてください
ターゲット受信エラー	ターゲットとして定義されているパーツを取り替えてください
ターゲットの予期しない返信です	ターゲットとして定義されているパーツを取り替えてください
ターゲットに到達できません	ターゲットとして定義されているパーツを取り替えてください
ターゲット送信エラー	ターゲットとして定義されているパーツを取り替えてください

ターゲット、つまりエラーが発生したサブシステムは、次のいずれかになります：

目標	説明
BHMI	LED リング
FTS	フロントトランスデューサー
MCB	モーター制御盤（Motor Control Board）
MRT	メインボードリアルタイム

EHMIの起動進行状況の表示

EHMIを装備したツールにのみ有効です。

ツールを起動させると、EHMI はソフトウェアの更新が進行中かどうかを次のメッセージで示します：

ソフトウェアの更新を確認する
<module>アプリケーション/ブートの更新
コントローラーの起動

注記

ソフトウェアの更新中は、ツールからバッテリを引き抜かないでください。ツールが損傷する可能性があります。

モジュールは、IxBツールの一部であり、IxBソフトウェアを介して更新されるサブシステムまたはコンポーネントです。

モジュール（ディスプレイに表示）	説明
MRT	メインボード
MCB	電源モジュール
FTS	フロントトランスデューサー
EHMI	拡張HMI
BHMI	ベーシックHMI

ソフトウェアの更新中にエラーが発生した場合、次のメッセージが表示されます：

ソフトウェアの更新に失敗しました（errorID）

errorIDは、次のようにエラーメッセージに対応します：

ID	エラーメッセージ	説明	推奨されるアクション
0	なし	-	-
1	モジュールボード情報が無効です	正しくないデータでモジュールが生成されました	モジュールを交換してください
2	モジュールデバイス情報が無効です	正しくないデータでモジュールが生成されました	モジュールを交換してください
3	モジュールファイルが破損しています	ファイルシステムが破損しています	IAM を交換してください
4	モジュールファームウェアはハードウェアと互換性がありません	ソフトウェアはハードウェアに対応していません	新しいリリースに更新してください
5	モジュールファームウェアファイルが見つかりません	ファイルシステムが破損しています	IAM を交換してください
6	モジュールファームウェアファイルの読み取り中にエラーが発生しました	ファイルシステムが破損しています	IAM を交換してください
7	モジュール更新試行時に通信がタイムアウトしました	コネクタ/ケーブル、またはモジュールが破損しています	IAM を交換してください
8	モジュールからデータ受信中にエラーが発生しました	コネクタ/ケーブル、またはモジュールが破損しています	ツールの保守を行ってください
9	モジュールからの予期しない応答	コネクタ/ケーブル、またはモジュールが破損しています	ツールの保守を行ってください
10	モジュールに到達できません	コネクタ/ケーブル、またはモジュールが破損しています	ツールの保守を行ってください
11	モジュールへのデータ送信中にエラーが発生しました	コネクタ/ケーブル、またはモジュールが破損しています	ツールの保守を行ってください
12	システムがバックアップバッテリーで作動しています	システムがバックアップバッテリーで実行中です。	ツールを再起動してください - 更新が完了するまで、バッテリーまたは電源アダプターを取り外さないでください

レスキューモード

再起動に 3 回失敗すると、ツールはレスキューモードに入ります。このモードでは、ソフトウェアの更新やディスク管理を行うことができます。

レスキューモードでソフトウェアを更新する

ツールをPCのUSBポートに接続します。ウェブブラウザを開き、アドレス 169.254.1.1 を入力します。
レスキューモードのユーザーインターフェイスで、[ソフトウェア更新] タブに移動します。
更新するファイルシステムを選択し、正しいファイルを参照します。
[更新] ボタンを選択します。
[電源] タブに移動し、システムを再起動します。

レスキューモードでディスク管理を実行する

ツールをPCのUSBポートに接続します。ウェブブラウザを開き、アドレス 169.254.1.1 を入力します。
レスキューモードのユーザーインターフェイスで、[ディスク管理] タブに移動します。
必要に応じて、[ファイルシステムの修復] または [データの消去] を選択します。
[送信] ボタンを選択します。
[電源] タブに移動し、システムを再起動します。

設定

このセクションでは、製品設定を作成、変更、および確認する方法の詳細について説明します。

構成オプション

ツールの構成およびセットアップは次の方法で行うことが出来ます：

IxB ソフトウェア：このツールは、USB ケーブルを介して PC に直接接続できます。ツールがネットワークに接続されており、その IP アドレスがわかっている場合、ネットワーク上のどこからでもアクセスできます。
ToolsTalk 2：ツールが ToolsTalk 2 サーバーに接続されている場合、ToolsTalk 2 クライアント（PC）は ToolsTalk 2 を通じて、接続されているすべてのツールとコントローラーにアクセスできます。IxB ツールのほか、Power Focus 6000 コントローラーや Flex コントローラーにもアクセスできます。
Station Setup モードにおける ToolsTalk 2 : サーバーのインストール不要で PC 上での ToolsTalk 2 インターフェィスを提供します。PC はコントローラーサービスポートに接続されており、同時に1台のコントローラーへのアクセスを提供します。
コントローラー：タッチスクリーン式 Power Focus 6000 コントローラに該当します。コントローラーはネットワークに接続されているかどうかにかかわらず構成できます。

このユーザーガイドでは、IxB ソフトウェアについて説明します。ToolsTalk 2 と Power Focus 6000 の詳細については、『ToolsTalk 2 ユーザーガイド』と『Power Focus 6000 ユーザーガイド』を参照してください。

はじめに

システムの概要をよりわかりやすく説明するために、このセクションでは、Tensor IxB ツールと IxB ソフトウェアの使用を開始するために必要な基本的な手順を説明するクイックガイドを提供します。このセクションでは、システムのすべての機能について説明するのではなく、最も基本的な機能に焦点を当てています。

はじめに

ツールを PC に接続し、ユーザーインターフェイスにアクセスします。ツールとネットワーク間のワイヤレス接続をセットアップします。
例えば、目標角度と目標トルクといった締め付けに関連するすべてのパラメータが含まれている締め付けプログラムを定義します。

該当する場合は、バッチシーケンスを作成します。一連の締め付けプログラムとして動作するバッチシーケンスには、1 つ以上の締め付けプログラムが追加できます。バッチシーケンスは、例えば、締め付けプログラムによる特性の締め付け数、または異なる締め付けプログラムのシーケンスが可能です。
タスクをツールの仮想ステーションに割り当てます。タスクは、締め付けプログラム、バッチシーケンス、または指定されたデジタル入力（例えば、バーコードスキャナーから）のいずれかが可能です。

本セクション内

IxB ソフトウェアユーザーインターフェイスへのアクセス

ツールの USB 接続ポートのカバーを取り外します。
ツールを PC の USB ポートに接続します。
ウェブブラウザーを開き、IxB ソフトウェアユーザーインターフェイスのアドレスを入力します169.254.1.1.
該当する場合は、バッチシーケンスを作成します。

Product Essentialsチュートリアル

https://www.youtube.com/watch?v=ffQHjRwbIgw

関連情報

ワイヤレスクライアントの構成

締め付けプログラムの作成

ホームメニューの [締め付け] に移動します。
プラスアイコンを選択します。
[操作モードの選択] ウィンドウで、[締め付け] を選択します。
[プロパティ] ウィンドウを開き、特定のツールの有効な最大トルク限度を入力します。Enter を入力します。プロパティウィンドウを閉じます。
右側のステップペインを開き、ステップをドラッグアンドドロップして締め付けプログラムを作成します。
必要に応じて各ステップの監視と制限を設定し、Enter キーを押します。

締め付けプログラムには、緩めプログラムが構成されている必要があります。

緩めプログラムの作成

ホームメニューの [締め付け] に移動します。
プラスアイコンを選択します。
[操作モードの選択] ウィンドウで、[緩め] を選択します。
[プロパティ] ウィンドウを開き、特定のツールの有効な最大トルク限度を入力します。Enter を入力します。プロパティウィンドウを閉じます。
右側のステップペインを開き、ステップをドラッグアンドドロップして緩めプログラムを作成します。
必要に応じて各ステップの監視と制限を設定し、Enter を入力します。

締め付けプログラムに緩めプログラムを追加する

ホームメニューの [締め付け] に移動し、リストから締め付けプログラムを選択します。
矢印を選択して [プロパティ] を展開します。
[一般設定] で [緩めプログラム] を選択し、リストから緩めプログラムを選択します。Enter を入力します。

タスクを仮想ステーションに割り当てる

ホームメニューの [統合コントローラーツール] に移動します。
[仮想ステーション] > [タスク] で、[タスクの選択] を選択します。
リストから [締め付けプログラム] を選択します。

関連情報

仮想ステーションへのタスク割り当て

[締め付け]タブの使用

このセクションでは、マルチステップ締め付け戦略と締め付けプログラムの作成方法について説明します。

一部の機能には、機能管理システム (FMS) を通じて配布されるライセンスが必要です。特定のライセンスなしで機能の構成は可能であるのに対して、これらの機能の割り当てと使用には、ツールに正しいライセンスがインストールされている必要があります。

警告

傷害のリスク

締め付けプログラムの構成が変更されると、締め付けプログラムが使用中のシステムで、予期しないトルク、回転方向、速度を引き起こす可能性があります。これにより、大怪我をしたり、物的損害を引き起こしたりすることがあります。

新しいプログラムを追加した後、または既存のプログラムに変更を適用した後は、締め付けプログラムの構成を確認してください。

関連情報

ライセンス

本セクション内

マルチステップ締め付け戦略

マルチステップ締め付け戦略

マルチステップ締め付けとは、複数のステップで行われる締め付けです。ステップ数およびステップのタイプは、行われる締め付けに応じて異なります。マルチステップ締め付けプログラムは、監視機能と制限を含む、高度な設定が可能です。マルチステッププログラムには、合計16のステップを追加できます。

制限は、予期しない事態が発生した場合に確実に締め付けを停止させるために使用します。これらの制限では、例えば、最大トルク設定に達していないかどうか、またはマルチステップ締め付けの一部の実行に時間がかかりすぎないかどうかをテストできます。各ステップには、それぞれ最大 4 つの制限を設けることができます。各ステップには必須ステップ制限とオプションのステップ制限があります。必須制限は、新しいステップをマルチステッププログラムにドラッグすると設定されます。

モニターは、締め付けが仕様に従って行われたかどうかを確認するために使用します。例えば、角度制限やトルク制限などの確認が可能です。各ステップには、それぞれ最大 8 つのモニターを設けることができます。各ステップには必須ステップモニターとオプションのステップモニターがあります。必須のモニターは、新しいステップをマルチステッププログラムにドラッグするときに含まれます。

本セクション内

マルチステップ構成可能なユーザーインターフェイス

マルチステッププログラムを構成するためのユーザーインターフェイスは、主に次の 3 つの領域に分けることができます。

上部には、マルチステップ締め付けプログラムのプロパティのドロップダウンメニューがあります。ここでは、プログラム名、全体のプログラムモニター、検証などの一般的なプロパティが設定できます。
右側には、マルチステッププログラムを構築するために使用できるステップ、モニター、制限を含む 3 つのタブがあります。項目を使用するには、該当するタブを選択し、リスト中の項目を締め付けエリアにドラッグします。機能に合わせて、項目をプログラムの開始と終了の間にドロップする (ステップの場合) か、特定のステップの上にドロップ (モニターと制限の場合) します。
インターフェイスの主なエリアは締め付けエリアで構成されています。ここには、締め付けプログラムのすべてのステップが含まれます。

締め付けステップ

締め付けステップ、モニター、および制限を使用できるかどうかは、コントローラにインストールされているライセンスによって異なります。

一般パラメーター

以下のステップパラメータは多数のステップタイプで共通です。パラメータは、締め付けプログラムでステップを選択するときに表示されるステッププロパティウィンドウで設定しす。

パラメータ	説明
タイトル	ステップの名前。
回転方向	各締め付けステップは、前方 (ネジを締め付ける) または後方 (ネジを少し緩める) のいずれかで実行できます。矢印がこの方向を示します。角度に合わせて締め付け、トルクに合わせて締め付けなど、多くの締め付けステップには方向が前方にハードコードされています。角度に合わせて緩めやトルクに合わせて緩めなどのステップでは、方向が後方（逆方向）に自動的に設定されます。リバースの設定は、オープンエンドタイプのギアフロントアタッチメント (GFA) で構成されたツールでは使用できません。締め付けプログラムの締め付け方向は、締め付けの実行を可能にするために、オープンエンドツールの締め付け方向と同じである必要があります。オープンエンドツールの締付けプログラムに緩めプログラムを割り当てることは可能ですが、方向スイッチが緩めプログラムを実行するように設定されている場合、ツールはロックされます。
ステップカテゴリ	各ステップに、ステップカテゴリを選択するオプションがあります。ステップカテゴリを選択すると、NG 締め付けが、関連する詳細ステータスと該当するマルチステップエラー情報を示してイベント結果ビューにリスト表示されます。選択しないと、削除されたステータスは「未分類マルチステップエラー」に設定されます。関連する削除されたステータスは分類できます。
角度ウィンドウ	ネジが完全なトルクまで締め付けられ、着座ポイントからさらに 30 度以下回転すると、ジョイントはハードとみなされます。ソフトジョイントは、着座ポイントまで締め付けられた後に 720 度以上回転します。ハードさのパラメータが、勾配計算の角度ウィンドウを定義します。ジョイントがハードになるほど、角度ウィンドウが小さくなります。
速度ランプ/加速（ToolsTalk 2でのみ使用可能）	ほとんどのステップで、目標速度までの加速を達成する方法を指定できます。ハード、ソフト、手動の 3 つの設定が指定できます。ステップが開始されるたびに、定義された加速が使用されます。ツールがステップの開始時に異なる速度ですでに作動していても、これに関わらずランプが使用され、ステップの目標速度まで加速されます。ステップの開始時の速度が目標速度より速い場合または遅い場合でも、同様となります。
速度ランプ - ハードおよびソフトモード	ハード：2000 rpm/s (1000 ～ 10000 rpm/s の速度ランプはハード加速。) ソフト：500 rpm/s (200 ～ 1000 rpm/s の速度ランプはソフト加速。)
速度ランプ - 手動モード	速度：既定値：60 rpm 最小限度： > 0 最大限度：≤ ツール最高速度加速：既定値：500 rpm/s 最小限度：> 0 最大限度：≤ ツール最高加速
スピードシフトの使用	速度がシフトするステップ中に、1～5個のアングルトリガーまたはトルクトリガーを定義することができます。 1つのステップでは、すべてのスピードシフトトリガは、トルクまたは角度の同じプロパティに基づきます。1つのステップでこれを組み合わせることはできません。トルクトリガと角度トリガは、ステップタイプとトリガタイプに合わせて、ステップ目標より小さくなければなりません。トルクトリガとトルク速度もツールの最大トルクと最大速度で検証されます。スピードシフト設定がツールの最大値またはステップの最大値を超えると、警告またはエラーインジケーターが示されます。トルクトリガと角度トリガは、ステップタイプとトリガタイプに合わせて、ステップ目標より小さくなければなりません。トルクトリガとトルク速度もツールの最大トルクと最大速度で検証されます。スピードシフト設定がツールの最大値またはステップの最大値を超えると、警告またはエラーインジケーターが示されます。締め付けプログラムに警告が示されるとツールに設定をプッシュ送信できますが、締め付けプログラムにエラー（障害）インジケーターの場合はプッシュできません。速度シフトは、[構成] フィールドに追加できます。スピードシフトを追加するには：スピードシフトが使用できるステップのダイアログボックスで、スピードシフトの追加を選択します。次に、角度範囲またはトルク範囲を選択します。スピードシフトの角度/トルクのフィールドが開きます。以下の表に従って値を追加します：角度/トルクトリガー：> 0 であること速度：> 0 であること速度ランプタイプ：ハードまたはソフト
ブレーキタイプ	マルチステップ締め付けプログラムの制動動作は、プログラムの2つの場所で制御することができます。締め付け方向の逆転に先行するステップ、および/または締め付けプログラムの最終ステップの2つの場所です。締め付けプログラムの他の場所にあるステップの一般設定から、制動パラメータを使用することはできません。制動はエルゴ停止または慣性のいずれかに設定できます。エルゴ停止はより人間工学的な締め付けの減速を可能にする一方、慣性は工具を完全に制動します。慣性には追加パラメータはありません。エルゴ停止パラメータ適合型制動：適合型制動をオンまたはオフに設定しますランプ時間：適合型制動がオフに設定されている場合にのみ使用できます。時間をms（ミリ秒）で挿入します。

次の締め付け手順は、オープンエンドタイプのギアフロントアタッチメント (GFA) で構成されたツールではサポートされていません。

A – 角度に合わせて締め付け/角度に合わせて緩め
TrR – トリガーリリースに合わせて緩める
T - トルクに合わせて締め付け/トルクに合わせて緩め
E – 噛み合わせ
SR - ソケット解除
DT – DynaTork に合わせて締め付け
TP - TensorPulse

トレース設定

トレース構成がプログラムレベルで有効になっている場合、トレース分解能はステップレベルで構成できます。トレース設定の設定は、特定の各ステップでサンプリングを行う方法を定義します。

パラメータ	説明
トレース設定	プログラムプログラムレベルで定義されている設定を使用します。手動：プログラムレベルのトレースサンプルタイプ、つまり [時間] または [角度] が使用されます。別のサンプルレートを使用すると、プログラムレベルの設定が上書きされます。
サンプル時間	ドロップダウンリストからサンプル時間を選択します（0.25〜1000ミリ秒）
サンプル角度	ドロップダウンリストからサンプル角度を選択します (0.25～20度)

このトレース記録では、サンプルレートはすべてのステップで同じではなく、サンプルレートは各ステップの構成に依存します。つまり、トレースはステップごとに1つのトレースに分割されます。

トレース内のサンプルの最大数は4096です。

締め付けによって4096個を超える値が生成される場合、ダウンサンプリングが実行されます。これは、締め付け全体から1秒おきのトレースサンプルを削除し、半分の分解能で記録を続行することによって行われます。このプロセスは、4096のサンプル制限に達するたびに繰り返されます。

合計で2048個以上が記録された場合、このプロセスにより、2048～4096個のサンプルがトレースされます。

4096 のサンプル個数の制限に達すると、設定されたトレースサンプル倍数に従わなくなります。代わりに、ダウンサンプリングが行われた回数に応じて、サンプル倍数が2倍または4倍などとなります。ただし、すべてのステップがダウンサンプリングされるため、ステップ間の関係は変わりません。ステップが別のステップと比較して2倍のサンプル時間で構成されていた場合でも、ダウンサンプリングが何回行われたかにかかわらず、最終トレースではこのサンプル時間が引き続き適用されます。

4096を超える個数のサンプルが記録された場合、構成されたトレースサンプル倍数に従わなくなります。代わりに、ダウンサンプリングが行われた回数に応じて、サンプル倍数はが2倍または4倍などとなります。ただし、すべてのステップがダウンサンプリングされるため、ステップ間の関係は変わりません。ステップが別のステップと比較して2倍のサンプル時間で構成されていた場合でも、ダウンサンプリングが何回行われたかにかかわらず、最終トレースではこのサンプル時間が引き続き適用されます。

トレースチャンネル	注記
トルク	トルクトランスデューサーを装備したすべてのツールで利用可能
角度	すべてのツールで利用可能
トルク秒	2つのトルクトランスデューサーを備えたツールでのみ使用可能
角度秒	2つの角度トランスデューサーを備えたツールでのみ利用可能
電流	すべてのツールで利用可能
勾配	ステップ/制限/モニターが勾配値を生成する場合に使用可能

各システムタイプに対して使用可能なツール
Power Focus 6000 / Power Focus 8	Power Focus 6000 StepSync / Power Focus 8 StepSync	Flex	IxB
ST	ST	QST	IxB
STR	STR
SL	QST
QST
STB
IxB
Power Focus CONNECT

A – 角度に合わせて締め付け/角度に合わせて緩め

ツール
ES STR SL ST SR QST STB IXB

ツール

STR

QST

STB

IXB

A – 角度に合わせて締め付け

このステップでは、目標角度に達するまでツールが作動します。目標角度は、ステップの開始から測定されます。

A - 角度に合わせて緩める

このステップは、角度目標に達するまで、ツールを逆方向に速度nで回転させます。目標角度は、ステップの開始から測定されます。

このステップは、オープンエンドタイプのギアフロントアタッチメント (GFA) で構成されたツールではサポートされていません。

パラメーター

パラメータ	説明
目標角度	目標の角度。> 0 であること。
速度	既定：60 rpm。
速度ランプタイプ	ハード、ソフト、または手動。既定：ハード。[手動] を選択すると、[速度] ランプフィールドが開きます。
速度ランプ	速度ランプタイプが手動の場合、このフィールドが開きます。既定：500 rpm/s。
ブレーキ（Power Focus 6000 StepSync、Power Focus 8 StepSync、、および Flex でのみ有効）。	オンの場合は、ターゲットに達したときに、ツールが停止します。オフの場合、プログラムはツールを停止せずに直接次のステップに進みます。

詳細については、画像をポイントしてクリックしてください。

目標角度

マイクロビデオ

A – 角度に合わせて締め付け/角度に合わせて緩め

Cクラッチ

ツール
BCV BCP

ツール

BCV

BCP

このステップでは、クラッチが解放されるまで、プログラムされた速度を順方向に実行します。工具がクラッチの解放を報告すると、ステップはOKステータスで終了します。

クラッチステップを使用する締め付けプログラムには、それ以外のステップを割り当てられません。

このステップは、クラッチツールBCV-REおよびBCP-REに対してのみ有効です。

パラメータ	説明
スピードコントロール	一速または二速
最終速度	プログラムの最終速度を設定します[rpm]
速度ランプ	速度ランプを選択できるスイッチ[ハード、ソフト]
リヒット	リヒット検出をオンまたはオフに設定します
リヒット角度	リヒット角度を設定します[°]

CLクラッチ緩め

ツール
BCV BCP

ツール

BCV

BCP

このステップでは、ツールのトリガが解除されるまで、プログラムされた速度で逆方向にツールを実行します。

クラッチステップを使用する緩めプログラムには、それ以外のステップを割り当てられません。

このステップは、クラッチツールBCV-REおよびBCP-REに対してのみ有効です。

パラメータ	説明
最終	プログラムの速度を設定します[rpm]

DI – デジタル入力まで実行

ツール
ES STR SL ST SR QST

ツール

STR

QST

この手順では、[デジタル入力]で指定された入力が[停止条件]の値に応じて高または低になるまで、パラメーター方向によって定義された方向にツールを作動させます。

パラメータ	説明
向き	前方向または後方向
デジタル入力	コントローラ上の次のローカルデジタル入力のいずれかを選択できます。ローカル DI 1 ローカル DI 2 ローカル DI 3 ローカル DI 4
ブレーキ（Power Focus 6000 StepSync、Power Focus 8 StepSync、、および Flex でのみ有効）。	オンの場合は、ターゲットに達したときに、ツールが停止します。オフの場合、プログラムはツールを停止せずに直接次のステップに進みます。
停止条件	立ち下がりエッジ: ステップは、ステップの開始後に立ち下がりエッジが検出されるまで実行されます。立ち上がりエッジ：ステップは、ステップの開始後に立ち上がりエッジが検出されるまで実行されます。任意のエッジ：ステップは、ステップの開始後に立ち下がりエッジまたは立ち上がりエッジが検出されるまで実行されます。低：低い値が検出されるまで、ステップが実行されます。高：高い値が検出されるまで、ステップが実行されます。
速度 (rpm)	既定：60 rpm。
速度ランプタイプ	ハード、ソフト、または手動。既定：ハード。[手動] を選択すると、[速度] ランプフィールドが開きます。
速度ランプ	速度ランプタイプが手動の場合に使用できます。既定：500 rpm/s。

マイクロビデオ

DI – デジタル入力まで実行

DT – DynaTork に合わせて締め付け

ツール
ES STR SL ST SR QST STB

ツール

STR

QST

STB

このステップは、オープンエンドタイプのギアフロントアタッチメント (GFA) で構成されたツールではサポートされていません。

このステップでは、目標トルクに達するまで、ツールを速度nで順方向に作動させます。その後、ツールは DynaTork 時間中、目標トルクの DynaTork パーセンテージで電流を一定に保持します。

ツールの過熱を避けるため、ツールの最大トルクの 40% を超えて DynaTork を作動させないことを強く推奨いたします。

パラメータ	説明
目標トルク	トルク目標。> 0 であること。
DynaTork 時間	DynaTorkがアクティブになる時間。
DynaTork パーセント	トルクターゲットのパーセンテージ。
速度ランプタイプ	ハード、ソフト、または手動。既定：ハード。[手動] を選択すると、[速度] ランプフィールドが開きます。
速度ランプ	速度ランプタイプが手動の場合、このフィールドが開きます。既定：500 rpm/s。
速度 (rpm)	既定：60 rpm。
ブレーキ（Power Focus 6000 StepSync、Power Focus 8 StepSync、、および Flex でのみ有効）。	オンの場合は、ターゲットに達したときに、ツールが停止します。オフの場合、プログラムはツールを停止せずに直接次のステップに進みます。

詳細については、画像をポイントしてクリックしてください。

A	目標トルク
B	DynaTork 時間中に保持されるトルクレベル
C	Ts のパーセンテージ
D	Ts のパーセンテージ
E	DynaTork 時間中に保持されるトルクレベル
F	DynaTork 時間

マイクロビデオ

DT – DynaTork に合わせて締め付け

E – 噛み合わせ

ツール
ES STR SL ST SR QST IXB

ツール

STR

QST

IXB

このステップは、オープンエンドタイプのギアフロントアタッチメント (GFA) で構成されたツールではサポートされていません。

このステップでは、ソケットがネジに噛み合うまで両方向にツールが作動します。ステップは、噛み合わなければ継続がはいに設定されている場合は、目標トルクまたは目標角度に達するまで継続します。いずれかの方向で目標角度に達すると、方向が反転します。噛み合わせの最大試行回数を入力すると、検索の繰り返し回数を制限できます。いずれかの方向で目標トルクに達すると、ステップは OK のステータスで終了します。

マイクロビデオ

E – 噛み合わせ

Ext - 外部結果

ツール
ES STR SL ST SR QST STB IXB BCP BCV 外部ツール

ツール

STR

QST

STB

IXB

BCP

BCV

外部ツール

外部結果は、外部のデジタル信号 (締め付け中に測定されるトルクまたは角度の値ではなく) で締め付けに OK が示される際に使用される戦略です。この外部信号は、デジタル信号をコントローラに供給できるあらゆる手段 (I/O バスを介して) を介して供給できます。

信号が送信されると、結果ビュー (記録されているデータ) は、締め付けプログラム (指定されたトルク値、角度値、またはテキスト文字列) で与えられたターゲットパラメーターの値を表示します。これら (トルクおよび角度) の値は、実測値を示すものではなく、挿入されたテキストのみを示します。

パラメータ	説明
トルク <目標トルク>	希望する表示された目標トルク値の数値。例えば、クリック式レンチからの信号は <目標トルク> と表示されます。
角度 <目標角度>	希望する表示された目標角度値の数値。例えば、クリック式レンチからの信号は <目標角度> と表示されます。
テキスト	希望する表示されたテキストの英数字文字列。例：「オイルが交換されました」。

MWR -　メカトロニックレンチ

ツール
MWR

メカトロニックレンチは、メカトロニックレンチ（MWR）と組み合わせてのみ使用できる特殊なステップです。

このステップは、他のステップと組み合わせて使用することはできません。このステップでは、制限は使用できません。デフォルトでは、このステップには次の3つのモニターがあります。ピークトルク、角度、およびクリックです。

パラメータ	説明
緩め制限	締付け結果がNG（締め付け方向の間違い（緩め））とマークされた負のトルク（すなわち緩め方向のトルク）の数値。（Nm）単位。
ツールサイズ	MWR-TAに取り付けられたエンドフィッティングツールの特定の長さの数値。（mm）単位。
ツールベンド	MWR-TAに取り付けられたエンドフィッティングツールの数値。（°/Nm）単位。
リヒット角度ウィンドウ	トルクに達した場合に既にねじが締め付けられているかどうかを判断するための角度の数値。（°）単位。
最大角速度	ねじを締めることができる最大速度の数値。（°/ s）単位。

RD – ランダウン

ツール
ES STR SL ST SR QST IXB

ツール

STR

QST

IXB

ランダウンステップは、ネジがスレッドに入ってからネジヘッドが下位面に触れて着座ポイントに達する直前までの締め付けです。ランダウン時に必要なトルクはどのクランプ力にも寄与しません。

このステップは順方向の速度でツールを実行します。ランダウンタイプ、トルク、または着座に応じて、ステップの動作は次のとおりとなります：

ランダウンタイプ：トルクに合わせる：指定された目標トルクが見つかるとステップは停止します。

ランダウンタイプ：着座に合わせる：着座の勾配計算は、指定されたトルクトリガレベルＴｔで始まります。トルクトリガが設定されていない場合は、ステップの開始時に勾配計算が開始されます。

勾配の計算は、 A _d度離れた2つの角度点の間で行われ、次のように計算されます：（Tn – Tn-1）/（An – An-1）および、互いに続く2つの勾配がTSLOPEより大きくなるとすぐに、着座点が見つかります。

パラメータ	説明
ランダウンタイプ	トルクに合わせるまたは着座に合わせる。
目標トルク	既定：「設定なし」> 0 であること。
速度	既定：60 rpm。> 0 であること。
速度ランプタイプ	ハード、ソフト、または手動。既定：ハード。[手動] を選択すると、[速度] ランプフィールドが開きます。
速度ランプ	速度ランプタイプが手動の場合、このフィールドが開きます。既定：500 rpm/s。
トリガートルク	ランダウンタイプが着座に合わせるである場合、[トリガートルク]フィールドが表示されます。既定：「設定なし」> 0 であること。
デルタ角度	ランダウンタイプが着座に合わせるである場合、デルタ角度フィールドが表示されます。既定：「0」> 0 であること。
トルクレート	ランダウンタイプが着座に合わせるである場合、[トルクレート]フィールドが表示されます。既定：「0」> 0 であること。
ブレーキ（Power Focus 6000 StepSync、Power Focus 8 StepSync、、および Flex でのみ有効）。	オンの場合は、ターゲットに達したときに、ツールが停止します。オフの場合、プログラムはツールを停止せずに直接次のステップに進みます。

詳細については、画像をポイントしてクリックしてください。

A	着座ポイント
B	角度デルタ
C	トルクスロープ
D	トルク目標
E	トルクトリガ

SR - ソケット解除

ツール
ES STR SL ST SR QST STB IXB

ツール

STR

QST

STB

IXB

このステップは、オープンエンドタイプのギアフロントアタッチメント (GFA) で構成されたツールではサポートされていません。

このステップは、目標角度に達するまで、ツールを逆方向に速度nで回転させます。目標角度は、ステップの開始から測定されます。

マルチステップ締め付けプログラムの締め付けパスの最後のステップとしてのみ、このステップの使用は許可されています。ただし、このステップの後に同期点を追加することは可能です。

パラメータ	説明
目標角度	目標の角度。既定：3 度、0を超える必要があります
速度ランプタイプ	ハード、ソフト、または手動。既定：ハード。[手動] を選択すると、[速度] ランプフィールドが開きます。
速度ランプ	速度ランプタイプが手動の場合、このフィールドが開きます。既定：500 rpm/s。
速度	既定：60 rpm。

SZP - ゼロ位置を設定

ツール
ES STR SL ST SR QST

ツール

STR

QST

「ゼロ位置を設定」ステップは、信号設定ゼロ位置をツールに送ります。位置は360度ごとに1回繰り返されます。

「ゼロ位置まで緩める」または「ゼロ位置まで締める」の手順で、ツールをゼロ位置に戻すことができます。

このステップにはパラメータがありません。

ゼロ位置は、「ゼロ位置の設定」ステップまたは信号「ゼロ位置の設定」のいずれかで保存された特定の位置です。位置は360度ごとに1回繰り返されます。

T - トルクに合わせて締め付け/トルクに合わせて緩め

ツール
ES STR SL ST SR QST STB IXB

ツール

STR

QST

STB

IXB

T - トルクに合わせて締め付け

このステップでは、目標トルクに達するまで、プログラムされた速度でツールを順方向に実行します。

パラメータ	説明
目標トルク	トルク目標。> 0 であること。
速度ランプタイプ	ハード、ソフト、または手動。既定：ハード。[手動] を選択すると、[速度] ランプフィールドが開きます。
速度	既定：60 rpm。> 0 であること。
速度ランプ	速度ランプタイプが手動の場合、このフィールドが開きます。既定：500 rpm/s。
ブレーキ（Power Focus 6000 StepSync、Power Focus 8 StepSync、、および Flex でのみ有効）。	オンの場合は、ターゲットに達したときに、ツールが停止します。オフの場合、プログラムはツールを停止せずに直接次のステップに進みます。

マイクロビデオ

T - トルクに合わせて締め付け

T – トルクに合わせて緩める

このステップは、オープンエンドタイプのギアフロントアタッチメント (GFA) で構成されたツールではサポートされていません。

このステップでは、逆方向にこの速度でツールを作動させます。ステップを有効にするには、トルクが最初に目標トルクの110％を超えている必要があります。目標トルクは正の値に設定する必要があります。目標トルクに達すると、トルクが目標トルクを下回るまでステップが実行されます。

パラメータ	説明
目標トルク	トルク目標。> 0 であること。
速度ランプタイプ	ハード、ソフト、または手動。既定：ハード。[手動] を選択すると、[速度] ランプフィールドが開きます。
速度	既定：60 rpm。> 0 であること。
速度ランプ	速度ランプタイプが手動の場合、このフィールドが開きます。既定：500 rpm/s。
ブレーキ（Power Focus 6000 StepSync、Power Focus 8 StepSync、、および Flex でのみ有効）。	オンの場合は、ターゲットに達したときに、ツールが停止します。オフの場合、プログラムはツールを停止せずに直接次のステップに進みます。

詳細については、画像をポイントしてクリックしてください。

目標トルク

T+A – トルクと角度に合わせて締め付け

ツール
ES STR SL ST SR QST STB IXB

ツール

STR

QST

STB

IXB

このステップでは、目標トルクに達するまでツールを作動させます。この時点から、追加の目標角度まで継続して作動します。

パラメータ	説明
目標トルク	トルク目標。> 0 であること。
目標角度	目標の角度。> 0 であること。
速度ランプタイプ	ハード、ソフト、または手動。既定：ハード。[手動] を選択すると、[速度] ランプフィールドが開きます。
速度ランプ	速度ランプタイプが手動の場合、このフィールドが開きます。既定：500 rpm/s。
速度	既定：60 rpm。
ブレーキ（Power Focus 6000 StepSync、Power Focus 8 StepSync、、および Flex でのみ有効）。	オンの場合は、ターゲットに達したときに、ツールが停止します。オフの場合、プログラムはツールを停止せずに直接次のステップに進みます。

詳細については、画像をポイントしてクリックしてください。

A	目標トルク
B	目標角度

T|A – トルクまたは角度に合わせて締め付け

ツール
ES STR SL ST SR QST STB IxB

ツール

STR

QST

STB

IxB

この締め付けステップでは、目標トルクまたは目標角度に到達するまで、指定した速度でツールを順方向に実行します。

トルクの測定は、ステップの最初から開始します。
トルクトリガーが設定されていない場合、角度の測定はステップの開始時に開始されます。
トルクトリガーが設定されている場合、トルクトリガーに達した時点で角度測定が開始されます。

このステップは次の場合に終了します：
測定されたトルク >= 目標トルク (Ts)
OR
(測定された角度 - トルクトリガーで測定された角度) >= 目標角度 (As)。

パラメーター	説明
目標トルク（Ts）	既定値：0. 0 より大きく、ツール最大トルク以下
目標角度（As）	既定値：0. > 0 であること。
トルクトリガ（Tt）	既定値：未設定。0 より大きく、かつ目標トルク (Ts) 未満であること。
速度（n）	既定：60 rpm。 0 より大きく、ツール最大速度以下
速度ランプタイプ	ハード、ソフト、または手動。既定：ハード。 [手動] を選択すると、[速度ランプタイプ] が自動的に開きます。
ブレーキ（Power Focus 6000 StepSync、Power Focus 8 StepSync、、および Flex でのみ有効）。	オンの場合は、ターゲットに達したときに、ツールが停止します。オフの場合、プログラムはツールを停止せずに直接次のステップに進みます。

詳細については、画像をポイントしてクリックしてください。

トルクトリガーの設定なしで、トルク OR 角度に合わせて締め付ける

A	目標トルク
B	目標角度

詳細については、画像をポイントしてクリックしてください。

トルクトリガーの設定を使用して、トルク OR 角度に合わせて締め付ける

A	目標トルク
B	トルクトリガー
C	目標角度

T&A – トルクと角度まで締め付け

ツール
ES STR SL ST SR QST STB IxB

ツール

STR

QST

STB

IxB

この締め付けステップは、目標トルクおよび目標角度の両方に到達するまで、指定した速度でツールを順方向に実行します。

このステップは次の場合に終了します：
測定されたトルク >= 目標トルク (Ts)
AND
(測定された角度 - トルクトリガーで測定された角度) >= 目標角度 (As)。

パラメーター	説明
目標トルク（Ts）	既定値：0. 0 より大きく、ツール最大トルク以下
目標角度（As）	既定値：0. > 0 であること。
トルクトリガ（Tt）	既定値：未設定。0 より大きく、かつ目標トルク (Ts) 未満であること。
速度（n）	既定：60 rpm。 0 より大きく、ツール最大速度以下
速度ランプタイプ	ハード、ソフト、または手動。既定：ハード。 [手動] を選択すると、[速度ランプタイプ] が自動的に開きます。
ブレーキ（Power Focus 6000 StepSync、Power Focus 8 StepSync、、および Flex でのみ有効）。	オンの場合は、目標に達したときに、ツールが停止します。オフの場合、プログラムはツールを停止せずに直接次のステップに進みます。

詳細については、画像をポイントしてクリックしてください。

トルクトリガーの設定なしで、トルク AND 角度に合わせて締め付ける

A	目標トルク
B	目標角度

詳細については、画像をポイントしてクリックしてください。

トルクトリガーの設定を使用して、トルク AND 角度に合わせて締め付ける

A	目標トルク
B	トルクトリガー
C	目標角度

TC – トルク校正

ツール
QST

この手順は、デュアルトランスデューサツールでのみサポートされています。

トルク校正ステップでは、目標トルクに達するまで、指定した速度でツールを順方向に実行します。

パラメータ	説明
目標トルク	> 0 であること。
速度	> 0 であること。既定：60 rpm。
トランスデューサ	メインまたはセカンダリ。既定：メイン。フロントトランスデューサを校正するには、[セカンダリ] に設定します。
適合型制動（Power Focus 6000 StepSync、Power Focus 8 StepSync、、および Flex でのみ有効）。	オンの場合は、ターゲットに達したときに、ツールが停止します。オフの場合、プログラムはツールを停止せずに直接次のステップに進みます。

ThCT – トルクに合わせてスレッドカット

ツール

STR

QST

STB

IXB

トルクに合わせてスレッドカット機能では、必要なランダウントルクが完全なランダウントルクより大きい場合、例えば、自己ネジ切り（またはセルフタッピング）ネジを用いて金属の薄層を締め付ける際などの締め付けが可能になります。ツールは、スレッドカット角度 (Aw) に達するまで前方向に作動します。スレッドカット角度ウィンドウは、トルクがスレッドカットトリガートルク (Ttc) を初めて超える時点から測定されます。スレッドカット角度に達した点から、ステップは目標トルク (Tt) に達するまで連続して作動します。

パラメータ	説明
目標トルク	> 0 であること。
スレッドカット角度ウィンドウ	既定：0.> 0 であること。
トリガートルク	角度の測定は、このトリガから開始します。
速度	既定：60 rpm。> 0 であること。
速度ランプタイプ	ハード、ソフト、または手動。既定：ハード。[手動] を選択すると、[速度] ランプフィールドが開きます。
ブレーキ（Power Focus 6000 StepSync、Power Focus 8 StepSync、、および Flex でのみ有効）。	オンの場合は、ターゲットに達したときに、ツールが停止します。オフの場合、プログラムはツールを停止せずに直接次のステップに進みます。

詳細については、画像をポイントしてクリックしてください。

A	目標トルク
B	トルクトリガ
C	スレッドカット角度ウィンドウ

TP - TensorPulse

ツール
STR

TensorPulseの締め付けステップを使用する前に、次のライセンスタイプがコントローラーにインストールされている必要があります。

低反力戦略

TensorPulseは、次のツールでのみ有効です：ETV-STR61-100-13、ETV-STR61-70-13、ETV-STR61-50-10。

このステップは、オープンエンドタイプのギアフロントアタッチメント (GFA) で構成されたツールではサポートされていません。

このステップは、トルク目標に到達するまで、順方向に締め付けパルスを生成します。

TensorPulse締め付けステップを実行する場合は、必要な PulseDrive ソケット/アダプターを使用してください。
TensorPulse締め付けステップが PulseDrive ソケット/アダプターなしで実行された場合、すべての締め付けがNGとなります。ステップエラー「PulseDrive ソケット/アダプターが検出されませんでした」は、PulseDrive ソケット/アダプターがないことを示します。

パラメータ

説明

トルク目標 - Ts

トルク目標は、0からツールの最大トルクまでの範囲である必要があります。

パルスエネルギー - Pe

パルスエネルギーは、各パルスのエネルギー/電流の量を制御するために使用されます。

パルスエネルギーは10％から100％の範囲である必要があります。
デフォルトでは、100％に設定されています。

保持力調整係数

保持力調整係数は、 TensorPulseステップを実行する際の反力を調整するために使用されます。各パルスの後にツールを反対方向に動かすのは力です。
調整係数が高いと、反力とパルス周波数が高くなります。調整係数が低いと、反力とパルス周波数が低くなります。

保持力調整係数は、0〜100％の範囲である必要があります。
デフォルトでは、40%に設定されています。

トレースでは、角度反転は、ツールが後方に回転してパルスを有効にすることを意味しますが、PulseDriveソケット/アダプターにより、ボルトヘッドは必ずしも後方に回転するわけではありません。

TrR – トリガーリリースに合わせて緩め

ツール

STR

STB

IXB

このステップは、オープンエンドタイプのギアフロントアタッチメント (GFA) で構成されたツールではサポートされていません。

このステップは、ツールトリガが解除される（緩められる）まで逆方向に作動します。これは、プログラムの最後のステップとしてのみ使用できます。

STB ツールでは、このステップは緩めプログラムのみに適用されます。

パラメータ	説明
速度	回転速度の数値。 rpmで表します。
速度ランプタイプ	速度ランプを選択できるオプションのリスト[ハード、ソフト、マニュアル]

TTTR - トリガー解除まで締める

ツール

STR

STB

IXB

このステップは、ツールトリガが解除される（締め付けられる）まで作動します。締め付けプログラムの最後のステップとしてのみ使用できます。

パラメータ	説明
速度	回転速度の数値。 rpmで表します。
速度ランプタイプ	速度ランプを選択できるオプションのリスト[ハード、ソフト、マニュアル]

W – 待機

ツール

STR

QST

STB

IXB

このステップでは、ツールは待機タイプ条件が満たされるまで待機します。待機中はツールが回転しませんが、ホールド条件を指定できます。

パラメータ	説明
待機タイプ	時間：指定された時間分待ちます。信号（Power Focus 6000 StepSyncでのみ有効）：信号「続行ステップ」の立ち上がりエッジが受信されるまで待ちます。
待機時間	ツールが静止する秒数 - [待機タイプ] で [時間] が選択されている場合にのみ有効です。
ホールド条件	ホールドなし：ツールは実行せずに待機しています。ホールドトルク: 待機中、ツールはステップに入るときに持っていたトルクを保持しようとします。ホールドポジション：待機している間、ツールはステップに入るときの位置を保持しようとします。

WP - レンチ生産

ツール
STwrench

STwrench を使用して行う締め付けの品質テストに使用する戦略。

パラメータ

説明

コントロール戦略

レンチ生産ステップタイプは、次のコントロール戦略で構成できます。

トルク：この戦略は、オペレーターが目的の目標トルクに到達するようにガイドします。
角度：この戦略は、オペレーターが目的の目標角度に到達するようにガイドします。
トルクまたは角度: この戦略は、オペレーターが目的の目標角度または目的の目標トルクに到達するようにガイドします。
トルクおよび角度：この戦略は、目標トルクと角度の両方に到達するまで、オペレーターがボルトを締めるのをガイドします。
降伏点：この戦略により、STwrench は降伏点を自動的に検出します。トルク制限は、結果がOKである範囲を指定します。目標角度は、ユーザーが降伏点をどの程度超えて締め付けることが出来るかを指定します。
緩め：この戦略は、締め付けられたネジを緩めるために使用されます。
着座による PVT 補正：この戦略は、プリべリングトルクレベルが最終目標よりも高い場合に、プリべリングトルクを持つジョイントで望ましい目標トルクに到達出来るようにオペレータをガイドします。

選択したコントロール戦略に基づいて、以下にリストされているいくつかのパラメーターの組み合わせが表示されます。

パラメーター	説明
目標トルク	締め付けステップに対するターゲットトルクを定義します。
トルク測定点	トルクを測定する場所を指定します。 [ピークトルク] または [ピーク角度]のいずれかを選択します。ピークトルク：トルク値はピークトルク値に設定されます。ピーク角度：トルク値は、ピーク角度で測定されたトルクに設定されます。
角度検索制限	これは、締め付けのトルク結果値を設定するために使用されるオフセットです。このパラメータを使用するには、測定トルクをピーク角度に設定する必要があります。
ラチェット時間	ラチェット時間の数値（デフォルトは5000 ms）。これにより、オペレーターはしばらくの間トルクを解放し、締め付け操作中に再充電することができます。ラチェット時間が超過した場合、締め付けの結果は「締め付けタイムアウト」の理由でNGとしてマークされます。
終了サイクル時間	終了サイクル時間を示すミリ秒 (ms)単位の数値。トルクがランダウン完了を下回ったときに適用されます。
トルク補正係数	このパラメータは、レンチに延長またはトルクマルチプライヤーを使用する場合のトルク読み取り値を補正するために使用されます。既定値は1です。
角度補正	このパラメータは、レンチに延長またはトルクマルチプライヤーを使用する際の角度の読み取り値を補正するために使用されます。既定値は0です。
目標角度	締め付けステップに対する目標角度を定義します。
リヒット検出	オンまたはオフ。リヒット検出は、角度制限設定に基づいて、締め付けがリヒットするタイミングを決定するために使用できます。[リヒット方向] が [オン] に設定されている場合、リヒットの角度制限が有効になります。
線形勾配係数	線形勾配係数は、Nm/Deg 測定単位でのトルク/角度勾配として、曲線の線形部分のジョイント剛性を特徴付けます。
補正値	[平均トルク]または[ピークトルク]から選択します。補正値は、PVTの計算方法を指定します。平均トルク - PVTは、以下を使用して計算された平均に基づきます：遅延監視 PVT 間隔 PVT 距離プリベイリングトルク最小プリベイリングトルク最大ピークトルク - PVTは、着座が検出される前に測定されたピーク値に基づきます。
遅延監視	PVT計算は、このウィンドウを通過する前に開始されず、締め付け開始時に開始されます。
PVT 間隔	PVT距離ポイントから開始して、PVTウィンドウを計算する角度を設定します。
PVT 距離	システムがPVTウィンドウを開始する着座前の角度を設定します。
プリベイリングトルク最小	プリべリングトルクの下限。
プリベイリングトルク最大	プリべリングトルクの上限。

マイクロビデオ

WP - レンチ生産

WQ - レンチの品質

ツール
STwrench

STwrench を使用して行う締め付けの品質テストに使用する戦略。

パラメータ

説明

コントロール戦略

レンチの品質ステップタイプは、次のコントロール戦略で構成できます。

残留トルク/時間：この戦略は、時間の関数としてトルクトレースを分析します。オペレーターは、この操作を単一の安定した動さで実行する必要があります。レンチは自動的にブレークアウェイポイントと残留点を認識します。
残留トルク/角度：この戦略は、トルク/角度トレースの残留点を探して、ジョイントの残留トルクを評価します。
残留トルク/ピーク：この戦略では、ボルトをさらに回転させるのに必要なピークトルクとして、ジョイントの残留トルクを評価します。
緩めおよび再締め付け：この戦略では、ボルトを緩め、元の位置に戻します
降伏点：この戦略では、レンチは降伏点を自動的に検出します。目標角度は、ユーザーが降伏点をどの程度超えて締め付けることが出来るかを指定します。

選択したコントロール戦略に基づいて、以下にリストされているいくつかのパラメーターの組み合わせが表示されます。

パラメーター	説明
ラチェット時間	ラチェット時間の数値（デフォルトは5000 ms）。これにより、オペレーターはしばらくの間トルクを解放し、締め付け操作中に再充電することができます。ラチェット時間が超過した場合、締め付けの結果は「締め付けタイムアウト」の理由でNGとしてマークされます。
トルク補正係数	このパラメータは、レンチに延長またはトルクマルチプライヤーを使用する場合のトルク読み取り値を補正するために使用されます。既定値は1です。
角度補正	このパラメータは、レンチに延長またはトルクマルチプライヤーを使用する際の角度の読み取り値を補正するために使用されます。既定値は0です。
目標角度	締め付けステップに対する目標角度を定義します。
リヒット検出	オンまたはオフ。リヒット検出は、角度制限設定に基づいて、締め付けがリヒットするタイミングを決定するために使用できます。[リヒット方向] が [オン] に設定されている場合、リヒットの角度制限が有効になります。
線形勾配係数	線形勾配係数は、Nm/Deg 測定単位でのトルク/角度勾配として、曲線の線形部分のジョイント剛性を特徴付けます。

Y – 降伏に合わせて締め付け

ツール

STR

QST

IXB

この戦略では、降伏点が検出されるまで前方にこの速度でツールを作動します。降伏点は、トルクと角度の距離測定を基に計算されるトリガートルクレベルをトルクが超えてから、トルク勾配を監視して検出されます。角度距離パラメータは、指定されたジョイントのハードさに応じて設定されます。

勾配角度ウィンドウを設定します (ハードジョイント、ソフトジョイント、角度ウィンドウの手動設定)。手動を選択する場合、角度ウィンドウを設定する必要があります。ネジが完全なトルクまで締め付けられ、着座ポイントからさらに 30 度以下回転すると、ジョイントはハードとみなされます。ソフトジョイントは、着座ポイントまで締め付けられた後に 720 度以上回転します。ハードさのパラメータが、勾配計算の角度ウィンドウを定義します。ジョイントがハードになるほど、角度ウィンドウが小さくなります。

パラメータ	説明
勾配角度ウィンドウ	角度ウィンドウの指定: ハードジョイント用角度ウィンドウ = 1度。ソフトジョイント用角度ウィンドウ = 20度。手動：角度ウィンドウを手動で設定します。
角度ウィンドウ	勾配角度ウィンドウが手動に設定されている場合に使用可能です。>0 かつ <=100 でなければなりません。
トリガートルク	角度の測定は、このトリガから開始します。> = 0 かつ < ツール最大トルクであること。
制振	勾配が計算される頻度。> 0、かつ < 100、かつ < 角度ウィンドウである必要があります。
降伏点のパーセンテージ	>= 20％であること
速度	既定：60 rpm。> 0 であること。
速度ランプタイプ	ハード、ソフト、または手動。既定：ハード。[手動] を選択すると、[速度] ランプフィールドが開きます。
トルクフィルタータイプ	フィルターのタイプ：なし: トルクのフィルタリングは使用されません。未加工の値は、勾配計算でそのまま使用されます。 5ポイント：計算に使用されるトルク値は、5つのトルクサンプルのスライド平均フィルターを使用してフィルター処理されます。ローパス：トルク値は、単純な離散無限インパルス応答フィルターでフィルター処理されます。スライド平均：計算で使用されるトルク値は、用途で指定されたサンプル数にわたるスライド平均フィルターを使用してフィルター処理されます。
カットオフ周波数	[トルクフィルタタイプ] が [ローパス] に設定されている場合に指定する必要があります。 20 Hz 40 Hz 90 Hz 200 Hz 600 Hz
サンプル数	[トルクフィルタタイプ] が [スライド平均] に設定されている場合に指定する必要があります。 2 4 6 8 16 32
ブレーキ（Power Focus 6000 StepSync、Power Focus 8 StepSync、、および Flex でのみ有効）。	オンの場合は、ターゲットに達したときに、ツールが停止します。オフの場合、プログラムはツールを停止せずに直接次のステップに進みます。

詳細については、画像をポイントしてクリックしてください。

A	ピーク勾配
B	降伏点：
C	シャットオフポイント
D	角度距離
E	トルクトリガ

UM 2-　降伏に合わせて締め付け方法 2

ツール
QST

このステップでは、降伏点が検出されるまで、指定した速度でツールを順方向に実行します。

降伏点の検索は、トルクがTtに達したときに開始されます。Af度にわたるトルクの平均が計算されます。この手順はN rs回繰り返されます。

参照傾斜は、N rsにわたる線形回帰で計算されます。この後、新しい平均値は、A f の度数にかけて、継続的に計算されます。

実際の傾斜は、最後のN sの平均点にわたる線形回帰で計算されます。傾斜が参照傾斜のPy %より小さい場合、降伏点に達します。

パラメータ	説明
目標トルク	> 0 であること。
フィルタ角度	既定：1.> 0 であること。
サンプル数	既定：6.>=4 であること。
pf サンプル数、基準	既定：6.>=4 であること。
降伏点のパーセント	既定：90%。>20% であること。
速度	既定：60 rpm。> 0 であること。
速度ランプタイプ	ハード、ソフト、または手動。既定：ハード。[手動] を選択すると、[速度] ランプフィールドが開きます。
速度ランプ	速度ランプタイプが手動の場合、このフィールドが開きます。既定：500 rpm/s。
ブレーキ（Power Focus 6000 StepSync、Power Focus 8 StepSync、、および Flex でのみ有効）。	オンの場合は、ターゲットに達したときに、ツールが停止します。オフの場合、プログラムはツールを停止せずに直接次のステップに進みます。

詳細については、画像をポイントしてクリックしてください。

A	トルクトリガ
B	サンプル数、参照
C	実際の勾配
D	サンプル数
E	基準勾配
F	フィルタ角度

ZP - ゼロ位置まで緩める

ツール

STR

QST

このステップは、ゼロ位置に達するまで、ツールを逆方向に速度（N）で回転させます。ゼロ位置に到達するために回転する角度合計が最小角度 (Am) 度より小さい場合、回転はさらに 1 回転、360 度継続します。

パラメーター

パラメータ	説明
最小角度	最小角度 (Am) [°]
速度	回転速度 (N) [rpm] デフォルト値は 60 rpm です。

ZP - ゼロ位置まで締める

ツール

STR

QST

このステップは、ゼロ位置に達するまで、ツールを正転方向に速度（N）で回転させます。ゼロ位置に到達するために回転する角度合計が最小角度 (Am) 度より小さい場合、回転はさらに 1 回転、360 度継続します。

パラメーター

パラメータ	説明
最小角度	最小角度 (Am) [°]
速度	回転速度 (N) [rpm]デフォルト値 60 rpm

ステップモニター

締め付けステップ、モニター、および制限を使用できるかどうかは、コントローラにインストールされているライセンスによって異なります。

ステップモニターは、角度制限やトルクなど、指定に従って締め付けが達成したことを検証する際に使用されます。各ステップには必須ステップモニターとオプションのステップモニターがあります。必須のモニターは、新しいステップをマルチステッププログラムにドラッグするときに含まれます。オプションのモニターは柔軟に設定でき、必要に応じてマルチステッププログラムに配置できます。各ステップには、それぞれ最大 8 つのモニターを設けることができます。

次のモニターは、マルチステップ締め付けプログラムに追加されているすべてのステップに自動的に追加されています。

デフォルトのステップモニター
ステップモニター	適用可能なステップ
角度	すべて
ピークトルク	すべて

各システムタイプに対して使用可能なツール
Power Focus 6000 / Power Focus 8	Power Focus 6000 StepSync / Power Focus 8 StepSync	Flex	IxB
ST	ST	QST	IxB
STR	STR
SL	QST
QST
STB
IxB
Power Focus CONNECT

A – 角度

ツール

STR

QST

STB

IxB

MWR-TA

このステップモニターは、監視中に達した最大角度を測定し、それが上限と下限の間にあることを確認します。

角度の測定は、モニターの開始時、または指定されている場合は、モニター中に初めてトルクがトリガートルクを通過する時点から開始されます。

パラメーター	説明	デフォルト値
停止条件	角度測定の終了位置を指定します。終了使用するエンドポイント：モニターの端の角度。使用ピークトルクエンドポイント：監視中に最高トルクに達した点での角度。使用シャットオフ角度エンドポイント：ステップのシャットオフ点での角度使用ピークエンドポイント：監視中に達した最高角度。	シャットオフ
トリガートルク	角度の測定は、このトリガから開始します。最小限度：0 以上である必要があります最大限度：ツール最大トルク未満である必要があります	設定なし
下限	最小許容角度最小限度：0 以上である必要があります最大限度：9 999 999 未満、かつ上限未満である必要があります	設定なし
上限	最大許容角度最小限度：0 より大きく、かつ下限値より大きい必要があります最大限度：9 999 999 未満である必要があります	設定なし

結果値

測定角度：モニターで測定された角度。

詳細については、画像をポイントしてクリックしてください。

ステップモニター角度 - 停止条件終了

A	シャットオフポイント	D	角度高制限
B	トルクトリガー	E	測定角度
C	角度低制限	F	ステップ

詳細については、画像をポイントしてクリックしてください。

ステップモニター角度 - 停止条件ピークトルク

A	ピークトルク	E	角度高制限
B	シャットオフポイント	F	測定角度
C	トルクトリガー	G	ステップ
D	角度低制限

詳細については、画像をポイントしてクリックしてください。

ステップモニター角度、停止条件シャットオフ

A	シャットオフポイント	D	角度高制限
B	トルクトリガー	E	測定角度
C	角度低制限	F	ステップ

詳細については、画像をポイントしてクリックしてください。

ステップモニター角度 - トルクトリガーなし、および停止条件ピークあり

A	シャットオフポイント	D	測定角度
B	角度低制限	E	ステップ n-1
C	角度高制限	F	ステップ n

YA – 降伏点からの角度

ツール

STR

QST

IXB

このモニターは、降伏点から到達したピーク角度を測定し、ピーク角度が制限内であることを確認します。

パラメータ	説明
勾配角度ウィンドウ	角度ウィンドウの指定: ハードジョイント用角度ウィンドウ = 1度。ソフトジョイント用角度ウィンドウ = 20度。手動：角度ウィンドウを手動で設定します。
角度ウィンドウ	勾配角度ウィンドウが手動に設定されている場合に使用可能です。>0 かつ <=100 でなければなりません。
降伏点のパーセンテージ	>= 20％であること
トリガートルク	角度の測定は、このトリガから開始します。> 0 かつ < ツール最大トルクであること。
制振	勾配が計算される頻度。> 0、かつ < 100、かつ < 角度ウィンドウである必要があります。
下限	最小許容角度>= 0 であること
上限	最大許容角度> 0 であること
トルクフィルタータイプ	フィルターのタイプ：なし: トルクのフィルタリングは使用されません。未加工の値は、勾配計算でそのまま使用されます。 5ポイント：計算に使用されるトルク値は、5つのトルクサンプルのスライド平均フィルターを使用してフィルター処理されます。ローパス：トルク値は、単純な離散無限インパルス応答フィルターでフィルター処理されます。スライド平均：計算で使用されるトルク値は、用途で指定されたサンプル数にわたるスライド平均フィルターを使用してフィルター処理されます。
カットオフ周波数	[トルクフィルタタイプ] が [ローパス] に設定されている場合に指定する必要があります。 20 Hz 40 Hz 90 Hz 200 Hz 600 Hz
サンプル数	[トルクフィルタタイプ] が [スライド平均] に設定されている場合に指定する必要があります。 2 4 6 8 16 32

C - 電流

ツール

STR

QST

STB

IXB

このモニタは、トルクがトルクトリガーを通過した後の任意の時点における実際の電流を測定します。結果は、モニターを NG にした最初のピーク値または低い値になります。OK の場合、結果は最後に測定した電流値になります。モニター中にトルクトリガーに到達しない場合は、NG ステータスで終了し、測定値はありません。

パラメータ	説明
トルクトリガ	> = 0 かつ < ツール最大トルクであること。
下限	最低許容電流。
上限	最大許容電流。

MT – 平均トルク

ツール

STR

QST

IXB

このモニターは、モニター中に平均トルクを測定し、計算値が制限内にあることを確認します。

パラメータ	説明
タイプ	開始条件を指定します：ステップ開始：測定はステップ開始から始まり、シャットオフポイントで終了します。トルクトリガ：測定は、トルクがトルクトリガを初めて通過した時点から開始します。シャットオフポイントで終了します。角度トリガ：測定は、角度が角度トリガとなり、オプションのトリガートルクから測定された時点から始まります。トリガートルクがない場合、角度トリガはステップの開始から測定されます。シャットオフポイントで終了します。角度ウィンドウ：角度ウィンドウ内での測定。ウィンドウは、トルクが最初にトリガートルクを通過した時点に、角度オフセットの角度トリガを加えたところから始まります。時間間隔：締め付けの最後の時間間隔の間（秒）に測定します。
トルクトリガ	[タイプ] が [トリガートルク]、[角度トリガー]、または [角度ウィンドウ]に設定されている場合に使用できます。> = 0 かつ < ツール最大トルクであること。
角度トリガ	[タイプ] が [角度トリガー] または [角度ウィンドウ]に設定されているときに使用できます。> 0 であること。
角度ウィンドウ	[タイプ] が [角度ウィンドウ]に設定されている場合に使用できます。> 0 であること。
時間間隔	[タイプ] が [時間間隔] に設定されている場合に使用できます。> 0 であること。
下限	最低許容トルク
上限	最高許容トルク

PT – ピークトルク

ツール

STR

QST

STB

IXB

MWR-TA

MWR-T

このステップモニターは、監視中に達した、オーバーシュートを含む最大トルクを測定し、それが上限と下限の間にあることを確認します。

パラメータ	説明
下限	最低許容トルク
上限	最高許容トルク

PTCA – ポストスレッドカット角度

ツール

STR

QST

STB

IxB

このステップモニターは、監視中に達した最大角度を測定し、それが上限と下限の間にあることを確認します。

トリガートルクレベルは、スレッドカット角度ウィンドウの終了に達するまで無視されます。その後、測定トルクがトリガートルクを超えると同時に角度の測定が開始されます。

パラメーター	説明	デフォルト値
停止条件	角度測定の終了位置を指定します。終了使用するエンドポイント：モニターの端の角度。使用ピークトルクエンドポイント：監視中に最高トルクに達した点での角度。使用シャットオフ角度エンドポイント：ステップのシャットオフ点での角度使用ピークエンドポイント：監視中に達した最高角度。	シャットオフ
トリガートルク	角度の測定は、このトリガーから開始します。最小限度：0 以上である必要があります最大限度：ツール最大トルク未満である必要があります	0
下限	最小許容角度最小限度：0 以上である必要があります最大限度：9 999 999 未満、かつ上限未満である必要があります	設定なし
上限	最大許容角度最小限度：0 より大きく、かつ下限値より大きい必要があります最大限度：9 999 999 未満である必要があります	設定なし
スレッドカットトリガートルク	最小限度：0 以上である必要があります最大限度：ツール最大トルク未満である必要があります	設定なし
スレッドカット角度ウィンドウ	最小限度：0 以上である必要があります最大限度：9 999 999 未満である必要があります	0

結果値

測定角度：モニターで測定された角度。

詳細については、画像をポイントしてクリックしてください。

ステップモニター - ポストスレッドカット角度

A	シャットオフポイント	E	角度低制限
B	トルクトリガー	F	角度高制限
C	トルクトリガースレッドカット	G	測定角度
D	スレッドカット角度ウィンドウ

PTCPT – ポストスレッドカットピークトルク

ツール

STR

QST

STB

IXB

オーバーシュートを含む、監視中に達した最大トルクを測定し、それがトルク制限内であることを確認します。すべてのトルク値は、スレッドカット角度ウィンドウの終了に達するまで無視されます。

パラメータ	説明
スレッドカットトリガートルク	>= 0 であること
スレッドカット角度ウィンドウ	> 0 であること
下限	>= 0 であること
上限	> 0 であること > 下限であること

PVTH - ポストビュートルク高

ツール

STR

QST

STB

IXB

このモニタは、角度ウィンドウの長さ内のすべてのトルク値が上限を下回っていることを確認します。

角度ウィンドウは、シャットオフ点から逆方向に開始角度に設定された角度で開始します。これは、角度ウィンドウ長さで逆方向に設定された角度にまで及びます。開始角度が空白の場合、角度ウィンドウはシャットオフ点で開始します。モニターに使用されるトルク値は、サンプル数について計算される平均トルク値に基づきます。ステップの合計角が、開始角度と角度ウィンドウの長さの合計より小さい場合、モニターは NG を報告します。

パラメータ	説明
開始角度	>= 0 であること
ウィンドウ長さ	> 0 であること
サンプル数	最小値 = 1 最大値 = 80
上限	最高許容トルク

PVTL – ポストビュートルク低

ツール

STR

QST

STB

IXB

ポストビュートルク高のモニターと同様ですが、このモニターは角度ウィンドウの長さのすべてのトルク値が下限より大きいことを確認します。

パラメータ	説明
開始角度	>= 0 であること
ウィンドウ長さ	> 0 であること
サンプル数	最小値 = 1 最大値 = 80
下限	最低許容トルク

PrT - プリベリングトルク

ツール

STR

QST

STB

IXB

モニターはウィンドウの長さでプリベリングトルク値を計算し、それがトルク制限内であることを確認します。角度ウィンドウは、シャットオフ点から逆方向に開始角度に設定された角度で開始します。これは、角度ウィンドウ長さで逆方向に設定された角度にまで及びます。開始角度が空白の場合、角度ウィンドウはシャットオフ点から始まります。計算されたプリべリングトルク値は、ウィンドウ長さ中の平均値またはピークトルク値です（ユーザーが設定したパラメータによります）。計算された値は、測定されたプリベリングトルクの結果データとして保存されます。トルク補正をオンに設定すると、測定されたプリベリングトルクが、連続ステップのすべてのトルク結果値から減算されます。以前に計算されているプリベリングトルク補正値は、トルク結果値からは減算されなくなります。トルク補正がいいえに設定されている場合、連続ステップで減算は行われません。

ステップの合計角が、開始角度とウィンドウの長さの合計より小さい場合、モニターは NG を報告します。

プリべリングトルクは、測定値の平均として、またはピークトルクで測定できます。これら 2 つのモードの間で選択するには、[値の使用] パラメータを平均トルク (平均値の場合) またはピークトルク (ピーク値の場合) に設定します。

パラメータ	説明
トルク補正	オンまたはオフ。
開始角度	> 0 であること
ウィンドウ長さ	>= 0 であること
下限	> 0 であること
上限	>= 0 であること
使用する値	平均トルク（平均値の場合）、またはピークトルク（ピーク値の場合）。

PC - パルスカウント

ツール
STR

このステップモニターは、次ツールでは使用できません。

ETV-STR61-100-13
ETV-STR61-70-13
ETV-STR61-50-10

パルスカウントステップモニタを使用する前に、コントローラに低反力戦略ライセンスをインストールする必要があります。

このモニターはパルス数を測定し、パルス数がパルスカウント下限とパルスカウント上限の間にあるかどうかを確認します。
トルクトリガーレベルが設定されている場合、測定されたトルクがトルクトリガーレベルを超えるとすぐにチェックが開始されます。

パルスカウントステップモニターで締め付けステップを実行する場合は、必要なPulseDriveソケット/アダプターを使用してください。
締め付けステップが PulseDrive ソケット/アダプターなしで実行された場合、すべての締め付けがNGとなります。ステップエラー「PulseDrive ソケット/アダプターが検出されませんでした」は、PulseDrive ソケット/アダプターがないことを示します。

パラメータ

説明

パルスカウント上限 - n+

パルスカウント制限は、測定されたパルス数がOKかNGかを判断するために使用されます。
測定されたパルス数は、パルスカウント下限とパルスカウント上限の間にある場合はOKとなります。
次の場合、測定されたパルス数はNGとなります：

パルスカウント上限を超えている場合。
パルスカウント下限を下回る場合。
トリガートルクレベルに達していない場合。

パルスカウント上限は、1〜9999999の範囲である必要があります。パルスカウント下限以上である必要があります。
パルスカウント上限テキストボックスは空にすることができます。

パルスカウント下限 - n-

パルスカウント上限を超えている場合。
パルスカウント下限を下回る場合。
トリガートルクレベルに達していない場合。

パルスカウント下限は、1〜9999999の範囲である必要があります。パルスカウント下限以下である必要があります。
パルスカウント下限テキストボックスは空にすることができます。

トルクトリガ - Tt

トルクトリガは、0からツールの最大トルクまでの範囲である必要があります。
トルクトリガテキストボックスは空にすることができます。

SOT – シャットオフトルク

ツール

STR

QST

STB

IXB

シャットオフ点は、ステップがその目標に達する点です。トルクは、シャットオフポイントで測定され、上限と下限の間にあることが確認されます。

パラメータ	説明
下限	最低許容トルク
上限	最高許容トルク

SOC - シャットオフ電流

ツール

STR

QST

STB

IXB

シャットオフ点は、ステップがその目標に達する点です。電流は、シャットオフポイントで測定され、上限と下限の間にあることが確認されます。

パラメータ	説明
下限	最低許容電流。
上限	最大許容電流。

SSD - スティックスリップ検出

ツール

STR

QST

IXB

このステップモニターは、ステップ中のスティックスリップ効果を検出し、報告します。検出は、トルクがトリガレベルを下回った回数を数えることによって行われます。回数が最大振動数より大きい場合、スティックスリップエラーが報告されます。モニターは、動的と固定の 2 つのモードで動作します。このモード間の違いは、トリガレベルの計算方法です。

動的トルク：トリガーレベルは、監視中に到達した電流の最大トルクのピークトルクパーセンテージとして動的に計算されます。監視は、トルクがトリガートルクを越えると同時に開始されます。

固定トルク：トリガーレベルは、ユーザーの指定する固定されたトリガートルクです。このモードでは、パーセンテージは必要ありません。

トルクがトリガートルクに達しない場合、モニターは開始されず、ステータスは NG になります。

パラメータ	説明
タイプ	モニタの [スティックスリップ検出] で実行する [スティックスリップ検出] の種類を指定します。既定：動的トルク
ピークトルクパーセンテージ	既定：80%、>=10 かつ <100 であること。
トリガートルク	既定：5、> = 0 かつ < ツール最大トルクであること。
最大振動数	既定：5、>=3 かつ <20 であること。

Ti – 時間

ツール

STR

QST

STB

IXB

監視中の経過時間を測定し、時間制限内であることを確認します。時間の測定は、モニターの開始時に開始されるか、トリガートルクが指定されている場合は、監視中にトルクがトリガートルクを初めて超える時に開始されます。

パラメータ

説明

トリガートルク

> = 0 かつ < ツール最大トルクであること。

下限

>= 0 であること

上限

> 0 であること

> 下限であること

TG - トルク勾配

ツール

STR

QST

IXB

このモニターは、勾配が制限内にあることを確認します。

パラメータ	説明
勾配角度ウィンドウ	角度ウィンドウの指定: ハードジョイント用角度ウィンドウ = 1度。ソフトジョイント用角度ウィンドウ = 20度。手動：角度ウィンドウを手動で設定します。
角度ウィンドウ	勾配角度ウィンドウが手動に設定されている場合に使用可能です。>0 かつ <=100 でなければなりません。
エンドポイントチェック	[はい]に設定すると、ステップのシャットオフポイントで測定された勾配のみが制限内にあるかどうかがチェックされます。
トリガートルク	角度の測定は、このトリガから開始します。> 0 かつ < ツール最大トルクであること。
制振	勾配が計算される頻度。> 0、かつ < 100、かつ < 角度ウィンドウである必要があります。
下限	最低許容トルク勾配。>= -100 であること。
上限	最大許容トルク勾配。> -100、かつ >下限である必要があります。
トルクフィルタータイプ	フィルターのタイプ：なし: トルクのフィルタリングは使用されません。未加工の値は、勾配計算でそのまま使用されます。 5ポイント：計算に使用されるトルク値は、5つのトルクサンプルのスライド平均フィルターを使用してフィルター処理されます。ローパス：トルク値は、単純な離散無限インパルス応答フィルターでフィルター処理されます。スライド平均：計算で使用されるトルク値は、用途で指定されたサンプル数にわたるスライド平均フィルターを使用してフィルター処理されます。
カットオフ周波数	[トルクフィルタタイプ] が [ローパス] に設定されている場合に指定する必要があります。 20 Hz 40 Hz 90 Hz 200 Hz 600 Hz
サンプル数	[トルクフィルタタイプ] が [スライド平均] に設定されている場合に指定する必要があります。 2 4 6 8 16 32
角度オフセット	エンドポイントチェックがいいえに設定されている場合に使用できます。トリガートルクを初めて通過した後、勾配の計算が開始する角度を指定します。

TC – トルク校正

ツール
QST

このステップモニターは、デュアルトランスデューサーを備えたツールでのみ使用できます。

トルク校正モニターは、到達した最大トルクがトルク制限内であることを確認します。

パラメータ

説明

トランスデューサータイプ

メインまたはセカンダリ

ツールのフロントトランスデューサーの [セカンダリ] に設定します。

下限

>= 0 であること

上限

> 0 であること

> 下限であること

TAW – 角度ウィンドウのトルク

ツール

STR

QST

STB

IXB

このモニタは、角度ウィンドウ内のすべてのトルク値がトルク制限内であることを確認します。

パラメータ	説明
トリガートルク	>= 0 であること
開始角度	> 0 であること
ウィンドウ長さ	<= 0 であること
下限	>= 0 であること
上限	> 0 であること > 下限であること
ウィンドウを通過した場合はNG	[はい]に設定すると、角度ウィンドウの終わりに達していない場合、このモニターのステータスはNGになります。

TRD – トルクレートと偏差

ツール

STR

QST

IXB

このステップモニターは、トルクと角度の比であるトルクレートを測定して確認します。計算されたトルクレートは、上限と下限で定義されているトルクレート制限内にあることが確認されます。

パラメータ	説明
トリガートルク	角度の始点のトルク。
開始ポイント角度	トリガートルクで開始点の角度が測定されたら、トルクの測定が開始されます。
降伏ポイント角度	トルクの測定を停止する角度点。
終了ポイントトルク	トルクの測定が停止されるトルク。
下限	最低許容トルク
上限	最高許容トルク
限度	> 0 であること

Cl - クリック

ツール

MWR-T

MWR-TA

このステップモニターは、IxB ツールでは使用できません。

クリックトルクとクリック角の結果を有効にするためのモニターです。このモニタには設定がなく、MWRのステップでのみ使用できます。

LD - 緩め検出

ツール
STwrench

このステップモニターは、STwrench ツールでは使用できません。

このモニターを使用して、トルクと方向をチェックし、 STwrench のレンチ生産ステップ戦略を使用している場合に緩めが試みられてたかどうかを確認できます。かけられたトルクが、プログラムで構成されたねじ方向と反対方向の緩め制限に対して設定された値を超えた場合、結果はNGとして報告されます。

ステップ制限

締め付けステップ、モニター、および制限を使用できるかどうかは、コントローラにインストールされているライセンスによって異なります。

予期しない事態が発生した場合に確実に締め付けを停止させるために、マルチステップ締め付けプログラムに制限を追加することができます。これらの制限では、例えば、最大トルクに達していないことや、マルチステップ締め付けの一部の実行に時間がかかりすぎないことをテストできます。各ステップには独自の必須ステップ制限とオプションのステップ制限があります。必須制限は、新しいステップをマルチステッププログラムにドラッグすると設定されます。すべてのステップには、それぞれ最大 4 つの制限を設けることができます。

Power Focus 6000 StepSync および Power Focus 8 StepSync コントローラーでは、締め付けプログラムで同期ポイントを使用できます。制限に設定された条件が満たされた場合、ツールは直ちに停止し、プログラムは次の同期ポイント（ Power Focus 6000 StepSync、Power Focus 8 StepSync、および Flex でのみ有効）、またはプログラムの最後にジャンプします。StepSync のないコントローラでは、ツールはただちに停止し、プログラムはプログラムの最後にジャンプします。

Flex の場合のみ：

各制限ごとに、[修復可能] = [はい]を選択すると、締め付けが停止したときに再試行できるようになります。

次の制限が、マルチステップ締め付けプログラムに追加されているすべてのステップに自動的に追加されています。

デフォルトのステップ制限
ステップ制限	適用可能なステップ
最大時間	外部結果とMWRを除くすべて
最大トルク	角度に合わせて締め付けトルクと角度に合わせて締め付け Turbo 緩め待機ソケット解除デジタル入力まで実行トリガーリリースに合わせて締め付け
最大角度	トルクに合わせて締め付け TurboTight Turbo 緩め DynaTork に合わせて締め付け待機デジタル入力まで実行トルクに合わせて緩めトルクに合わせてスレッドカットランダウン降伏に合わせて締め付けパルスランダウン着座テンソルパルス

各システムタイプに対して使用可能なツール
Power Focus 6000 / Power Focus 8	Power Focus 6000 StepSync / Power Focus 8 StepSync	Flex	IxB
ST	ST	QST	IxB
STR	STR
SL	QST
QST
STB
IxB
Power Focus CONNECT

CTh – 食違いネジ

ツール

STR

QST

STB

IXB

この制限は、トルクが開始トルク (T1) を超える時点から、トルクが終了トルク (T2) を超える時点までの角度を確認します。開始トルク (T1) から測定される角度が、最大限度 (Amax) より高い場合、ツールが直ちに停止します。

トルクが終了トルク (T2) を超えると、測定された角度が最小限度 (Amin) と比較して確認されます。角度がこの制限より低い場合、ツールは直ちに停止します。

パラメータ	説明	図中
開始トルク	<=0 であること。	T1
終了トルク	<=0 であること。	T2
最小限度	角度の下限。	Amin
最大限度	角度の上限。	Amax

C - 電流

ツール

STR

QST

STB

IXB

このステップ制限は Power Focus XC ではサポートされていません。

この制限は、トルクがトルクトリガーを通過する実際の電流をチェックします。実際の電流が制限値を超えると、ツールは直ちに停止し、プログラムは次の同期点またはプログラムの最後にジャンプします。結果は、モニターを NG にした最初のピーク値または低い値になります。OK の場合、結果は最後に測定した電流値になります。制限中にトルクトリガーに到達しなかった場合、ステータスは OK で終了します。

パラメータ	説明
トルクトリガ	> = 0 かつ < ツール最大トルクであること。
下限	最低許容電流。
上限	最大許容電流。

A – 最大角度

ツール

STR

QST

STB

IXB

角度を測定する制限です。測定した角度が最大限度に達すると、ツールは直ちに停止します。角度は制限の開始から測定されるか、指定されている場合は、制限中にトルクがトリガートルクを初めて超える時に開始されます。

パラメータ	説明
トリガートルク	指定されている場合、これは角度が測定されるトルクです。
最大限度	この限度に達すると、ツールは直ちに停止します。

T - 最大トルク

ツール

STR

QST

STB

IXB

この制限はトルクをチェックします。測定したトルクが最大限度に達すると、ツールは直ちに停止します。

パラメータ	説明
最大限度	トルクがこの指定された制限に達すると、ツールはすぐに停止します。

Ti – 最大時間

ツール

STR

QST

STB

IXB

時間を確認する制限です。最大限度に達すると、ツールは直ちに停止します。

パラメータ	説明
最大限度	この時間が経過すると、ツールは直ちに停止します。

Rh - リヒット

ツール

STR

QST

STB

IXB

この制限はトルクをチェックします。測定されたトルクが検出トルクを超えた場合、ツールは直ちに停止し、プログラムは次の同期点 (Power Focus 6000 StepSync および Power Focus 8 StepSync の場合) またはプログラムの最後にジャンプします。

マルチステップ締め付けプログラムの最初のステップにのみステップリヒット制限を追加できます。最初のステップにリヒット制限が追加されると、締め付けプログラム内の他の位置にステップを移動させることはできません。締め付けプログラムの他の位置に移動させるには、最初のステップからリヒット制限を削除する必要があります。

パラメータ	説明
検出トルク	測定されたトルクが検出トルクを超えた場合、ツールは直ちに停止し、プログラムは次の同期点 (Power Focus 6000 StepSync および Power Focus 8 StepSync の場合) またはプログラムの最後にジャンプします。ゼロより大きくなければなりません。
角度ウィンドウ	角度ウィンドウは、ステップの開始から測定されます。角度ウィンドウが設定されていない場合、制限はステップ全体でアクティブになります。

RT - トルクの無効化中

ツール

STR

QST

STB

IXB

この制限はトルクをチェックします。測定されたトルクがツール制限の条件を下回ると、ツールは直ちに停止し、プログラムは次の同期点 (Power Focus 6000 StepSync および Power Focus 8 StepSync の場合) またはプログラムの最後にジャンプします。

トルク制御プロセス
制限条件は、測定されたトルクです。制限が有効になるには、トルクはトルクの無効化限度の 110 % を超える必要があります。
角度制御プロセス
この制限は、制限中に到達した最大トルクをチェックします。制限が有効になるには、トルクがまず、トリガートルクを超える必要があります。

トルク制御プロセス
パラメータ	説明
Rescinding torque limit（トルク限度の解除）	既定：10 Nm。> 0 であること。

角度制御プロセス（Power Focus 6000 StepSync および Power Focus 8 StepSyncでのみ有効）
パラメータ	説明
トリガートルク	> 0 であること。
ピークトルクのパーセンテージ	既定：95.>= 50 であること。
トルクタイムの解除	既定：20.>=5 かつ <=500 でなければなりません。
トルクの無効化角度	> 0 であること。

ケーブルツールには角度に関するトルクの無効化を選択するオプションがあります。この制限は、次の2つのパラメータで制御されます：ピークトルクのパーセンテージおよびトルクの無効化時間。パーセンテージは、最終ピークトルクからの下方偏移を設定し、トルク無効化時間はその偏移の期間（5～500 ms）を設定します。両方の条件（設定された期間の示されたパーセンテージ以下）が満たされる場合にのみ、プログラムが中断され、最後にジャンプします。

TG - トルク勾配

ツール

STR

QST

IXB

この制限は勾配を確認し、それが限度の範囲外の場合、ツールが直ちに停止され、プログラムはプログラムの最後にジャンプします。

パラメータ	説明
勾配角度ウィンドウ	角度ウィンドウの指定: ハードジョイント用角度ウィンドウ = 1度。ソフトジョイント用角度ウィンドウ = 20度。手動：角度ウィンドウを手動で設定します。
角度ウィンドウ	勾配角度ウィンドウが手動に設定されている場合に使用可能です。>0 かつ <=100 でなければなりません。
トリガートルク	> 0 かつ < ツール最大トルクであること。
制振	勾配が計算される頻度。> 0、かつ < 100、かつ < 角度ウィンドウである必要があります。
最小限度	>= -100 であること。
最大限度	> -100、かつ >下限である必要があります。
トルクフィルタータイプ	フィルターのタイプ：なし: トルクのフィルタリングは使用されません。未加工の値は、勾配計算でそのまま使用されます。 5ポイント：計算に使用されるトルク値は、5つのトルクサンプルのスライド平均フィルターを使用してフィルター処理されます。ローパス：トルク値は、単純な離散無限インパルス応答フィルターでフィルター処理されます。スライド平均：計算で使用されるトルク値は、用途で指定されたサンプル数にわたるスライド平均フィルターを使用してフィルター処理されます。
カットオフ周波数	[トルクフィルタタイプ] が [ローパス] に設定されている場合に指定する必要があります。 20 Hz 40 Hz 90 Hz 200 Hz 600 Hz
サンプル数	[トルクフィルタタイプ] が [スライド平均] に設定されている場合に指定する必要があります。 2 4 6 8 16 32

TAW – 角度ウィンドウのトルク

ツール

STR

QST

STB

IXB

この制限は、角度ウィンドウの長さの測定されたトルクがトルク制限内であることを確認します。測定されたトルクが限度範囲外の場合、ツールは直ちに停止し、プログラムは最後にジャンプします。角度ウィンドウの長さは、トルクが初めてトリガートルクを越える時点から、開始角度で開始されます。トリガートルクが設定されていない場合、開始角度は制限の開始時に開始されます。

角度ウィンドウの長さの終了に達しない場合、制限のステータスは NG になります。

パラメータ	説明
トリガートルク	>= 0 であること
開始角度	>= 0 であること
ウィンドウ長さ	> 0 であること
最小限度	>= 0 であること
最大限度	< = 最小値であること

TCD - トルクと電流の偏差

ツール

STR

QST

IXB

制限は、該当するトルクに変換されたすべての電流測定が、トルクトランスデューサで測定された実際のトルクからの差が最大偏差であることを検証します。制限は、ステップ中にトルクが初めてトリガートルクに達すると開始され、ステップがその目標に達するまで有効です。

トリガートルクに達しない場合は、モニターは OK を報告します。

パラメータ	説明
トリガートルク	>= 0 であること
最大偏差	既定：1、> 0であること

PCH - パルスカウント高

ツール
STR

この制限は、次のツールでのみ使用できます：

ETV-STR61-100-13
ETV-STR61-70-13
ETV-STR61-50-10

パルスカウント制限を使用する前に、コントローラに低反力戦略ライセンスをインストールする必要があります。

この制限により、パルスカウントが制限され、指定したパルスカウント上限を下回っていることが保証されます。
測定されたパルス数がパルスカウント上限を超える場合、ツールは直ちに停止し、プログラムは次の同期ポイントまたはプログラムの終了に進みます。
トルクトリガーレベルが設定されている場合、測定されたトルクがトルクトリガーレベルを超えるとすぐにチェックが開始されます。

パルスカウント高ステップ制限で締め付けステップを実行する場合は、必要なPulseDriveソケット/アダプターを使用してください。
締め付けステップが PulseDrive ソケット/アダプターなしで実行された場合、すべての締め付けがNGとなります。ステップエラー「PulseDrive ソケット/アダプターが検出されませんでした」は、PulseDrive ソケット/アダプターがないことを示します。

パラメータ	説明
パルスカウント上限 - n+	パルスカウント上限は、1〜9999999の範囲である必要があります。パルスカウント上限テキストボックスは空にすることができます。
トルクトリガ - Tt	トルクトリガは、0からツールの最大トルクまでの範囲である必要があります。トルクトリガテキストボックスは空にすることができます。

結果レポーター

結果レポーターを使用すると、選択した生成元の特定の値を結果から抽出できるようになります。結果レポーターはステップに属しますが、値を読み取るモニター/制限に関連付けられている必要があります。結果レポーターと同じステップにあるモニターまたは制限のみを選択できます。結果レポーターはドラッグ・アンド・ドロップを使用して（モニターや制限と同じ方法で）ステップに追加します。各結果レポーターは、特定の結果値（ランダウン角度、最終トルク、プリべリングトルクなど）を報告する役割を担います。

結果レポーターは以下に関連付けることが可能です：

プログラムモニター
ステップモニター
ステップ制限

各結果レポーターは、最終的な値のタイプを定義します：

最終角度
最終トルク
プリベイリングトルク
セルフタップトルク
電流
ランダウン角度
パルス数

一般パラメーター

パラメータ	説明
生成元	値を生成するモニター/制限を指定します。
値	選択した生成元で表示する値を指定します。

制限事項：

メインパスのステップまたはプログラムモニター/プログラム制限に属するモニター/制限にのみ、結果レポーターを追加することが可能です。
タイプが異なる場合、ステップに複数のレポーターが存在する場合があります。
たとえば、すべてのステップおよびプログラムモニター角度に、タイプ最終角度の結果レポーターが存在する場合があります。
複数の結果値を持つモニター/制限において、結果レポーターのタイプが異なる場合は、複数の結果レポーターを追加する事が可能です。
ステップ中またはプログラムモニター/制限中には、同じタイプの結果レポーターが複数存在しない場合があります。
存在する最終値タイプ当たりレポートされる結果は 1 つのみです。

ルール：

結果アイテムの内部番号は、対応する結果レポーターの内部番号と同じである必要があります。
モニタ/制限の結果の内部番号は、構成内のモニタ/制限の内部番号と同じである必要があります。
ステップの結果は、実行の順序に従って順序付けする必要があります。最初に実行されるステップは最初に配置する必要があります。

モニター/制限/ステップに存在する場合、結果レポーターによって報告され得る値：

モニター/制限の測定値（浮動小数点または整数）
モニター/制限の上限と下限
ステータス
トルクトリガーと角度トリガー
角度目標とトルク目標（ステップから読み取り）

ステータスの可能な値：

低
OK
高
その他
未設定

目標値はどのステップモニターにも属さないため、目標値はモニターが属するステップから取得されます。

マルチステッププログラムの追加

ホームビューで、[締め付け]タブを選択します。次に、左側で [マルチステッププログラムライブラリ] を選択します。
GUIの右上隅にある「プラス」アイコンを選択します。次に、必要なプログラムの種類 (締め付けまたは緩め) を選択します。

締め付けステップ、モニター、制限を締め付け領域にドラッグアンドドロップします。

ステップはプログラムの開始点と終了点の間にのみ配置でき、モニターと制限はステップにのみ配置できます。

機能		説明
開始点と終了点		マルチステッププログラムの開始点と終了点。すべてのステップは、この 2 つの点の間に配置する必要があります。
ステップの追加		リストからステップをドラッグし、開始点と終了点の間の希望する場所にドロップします。
ステップの移動		ステップをクリックしたままで、希望する場所に移動します。
ステッププロパティの表示		ステップをクリックするとプロパティが表示されます
ステッププロパティを閉じる		締め付けエリア内をクリックすると、プロパティメニューが閉じます
ステップの削除		ステッププロパティを開いて、メニューの下部で削除をクリックします
制限/モニターの追加		リストから制限/モニターをドラッグし、適切なステップ上にドロップします。
制限/モニターの移動		アイコン (モニターにはチェックマーク、制限には停止記号) をクリックしてドラッグし、適切なステップ上にドロップします。
制限/モニタープロパティの表示		制限/モニターアイコンをクリックすると、プロパティメニューが表示されます
制限/モニタープロパティを閉じる		締め付けエリア内をクリックすると、プロパティメニューが閉じます
制限/モニターの削除		制限/モニタープロパティを開いて、メニューの下部で削除をクリックします
ステップエラー		ステップで検証エラーが発生すると、そのステップがマークされます。ステッププロパティを開くと、エラーを発生させたパラメータもマークされます。
モニター/制限エラー		モニターまたは制限で検証エラーが発生すると、そのモニターまたは制限がマークされます。モニター/制限プロパティを開くと、エラーを発生させたパラメータもマークされます。
禁止されている配置		特定の配置 (ステップ、モニター、制限) が許可されていない場合、プレースホルダーアイコンは表示されません。

マルチステッププログラムの削除

締め付けメニューで、マルチステッププログラムライブラリをクリックします。
リストから、削除するマルチステップ締め付けプログラムをクリックします。
プログラムの左下で削除をクリックします。
ポップアップウィンドウではいをクリックして、選択を確認します。

マルチステッププログラムの設定

一般設定

パラメータ	説明
タイトル	マルチステッププログラムのユーザ定義名。
スレッド方向	時計回り (CW) または反時計回り (CCW) のスレッドの方向。
緩めプログラム	緩めプログラムが使用できるかどうかを示します。コントローラで使用可能な緩めプログラムのリストから選択します。
タイプ	締め付けまたは緩めのプログラムのタイプ。
プログラム開始	結果を生成するためのトルクレベルを提示します。空白の場合、ツールが起動するたびに結果が生成されます。設定する場合は、結果は設定したトルクレベルからのみ生成されます。
プログラム終了トルク	マルチステップの締め付けを停止するトルク値を指定します。信号168-プログラム終了は、マルチステップ締め付けでプログラム終了トルクに達し、プログラム終了タイムアウトが経過したときに真になります。プログラム終了トルクのデフォルト値は、ツール最大トルク * 0.03です。
プログラム終了タイムアウト	マルチステップの締め付けを停止する時間値 (秒単位) を指定します。信号168-プログラム終了は、マルチステップ締め付けでプログラム終了トルクに達し、プログラム終了タイムアウトが経過したときに真になります。プログラム終了タイムアウトのデフォルト値は0秒です。
TrueAngle補正	TrueAngle補正をオンまたはオフにします (デフォルトはオフ)。
「トリガー喪失」時に NG	トリガー喪失の NG スイッチは、ターゲット条件に達する前ツールトリガーを解放することが認められているかどうかを制御します。切り替えはオンまたはオフに設定することができます。オフ - 最後のステップで目標条件に達する前にトリガーを解放すると、他のすべての条件が満たされている限り、締め付けは OK になります。オン（デフォルト値） - 任意のステップで目標条件に到達する前にトリガーを解放すると、トリガーが失われたものとして扱われ、NG の締め付けが行われます。

アッタチメントの調整

パラメータ	説明
アタッチメント調整を使用	添付ファイルのチューニングをオンまたはオフにするかどうかを選択します。
変速比	変速比値は 0.5 ～ 4.0 の間が可能です。
効率の調整	効率の調整値は0.5～1.0の間が可能です。

プログラムモニター

角度
パラメータ	説明
有効	プログラム全体での角度モニタリングをオンまたはオフにします。ステップでアクティブとトリガートルクを空白にすると、プログラムの開始時に角度監視が始まります。
ステップ単位でアクティブ	このモニターが有効なステップの範囲を設定します。開始ステップが指定されていない場合、このモニターはプログラムの開始時に開始されます。終了ステップが指定されていない場合、このモニターはプログラムの最後のステップで停止します。
タイプ	角度監視のタイプ。次から選択します。ピーク角度：監視中に達する最高角度ピークトルクでの角度：監視中に最高トルクに達すた点での角度（STB ツールでは使用できません）シャットオフ角度：ステップのシャットオフ点での角度終了時の角度：ブレーキがアクティブな場合はブレーキを含む、モニタリング終了時の角度
トリガートルク	角度監視のトリガートルクの値を設定します。 STB ツールでは、トリガートルクは、締め付けプログラムの実行中には締め付け方向のみにアクティブになり、緩めプログラムの実行中は緩め方向のみにアクティブになります。
下限	角度モニタリング（プログラム）の下限を設定します。
上限	角度モニタリング（プログラム）の上限を設定します。

トルク
パラメータ	説明
有効	プログラム全体でのトルクモニタリングをオンまたはオフにします。ステップでアクティブを空白にすると、プログラムの開始時にトルク監視が始まります。
ステップ単位でアクティブ	このモニターが有効なステップの範囲を設定します。開始ステップが指定されていない場合、このモニターはプログラムの開始時に開始されます。終了ステップが指定されていない場合、このモニターはプログラムの最後のステップで停止します。
タイプ	角度モニタリングのタイプ：ピークトルク：監視中に達する最高トルク。シャットオフトルク：ステップのシャットオフ点でのトルク。
下限	トルク監視（プログラム）の下限を設定します。
上限	トルク監視（プログラム）の上限を設定します。

時間
パラメータ	説明
有効	プログラム全体での時間モニタリングをオンまたはオフにします。このモニタリングは、時間が指定した範囲内にあるかどうかをチェックします。
ステップ単位でアクティブ	このモニターが有効なステップの範囲を設定します。開始ステップが指定されていない場合、このモニターはプログラムの開始時に開始されます。終了ステップが指定されていない場合、このモニターはプログラムの最後のステップで停止します。
トリガートルク	このモニターが開始するトリガートルクの値を設定します。
下限	時間モニタリング（プログラム）の下限を設定します。
上限	時間モニタリング（プログラム）の上限を設定します。

プログラムの制限

パラメータ	説明
最大時間限度	秒で設定します。この制限は、締め付けの合計時間を確認し、時間高の限度を超えると、ツールは直ちに停止します。時間は、プログラムの開始から測定されます。
最大トルク限度	この制限は、トルクを確認し、測定されたトルクがトルク高の限度を超えると、ツールは直ちに停止します。

角度
パラメータ	説明
有効	プログラム全体での角度制限をオンまたはオフにします。この制限は、角度が指定された角度制限内にあることを確認します。
ステップ単位でアクティブ	この制限が有効なステップの範囲を設定します。開始ステップが指定されていない場合、この制限はプログラムの開始時に開始されます。終了ステップが指定されていない場合、この制限はプログラムの最後のステップで停止します。
トリガートルク	この制限が開始するトリガートルクの値を設定します。
上限	角度制限（プログラム）の上限を設定します。

時間
パラメータ	説明
有効	プログラム全体での時間制限をオンまたはオフにします。この制限は、時間が指定された制限時間内にあることを確認します。
ステップ単位でアクティブ	この制限が有効なステップの範囲を設定します。開始ステップが指定されていない場合、この制限はプログラムの開始時に開始されます。終了ステップが指定されていない場合、この制限はプログラムの最後のステップで停止します。
トリガートルク	この制限が開始するトリガートルクの値を設定します。
上限	時間制限（プログラム）の上限を設定します。

レポーター

これにより、ユーザーは（モニター/制限から）どの値を最終値として表示するかを選択できます。[追加]をクリックして、プログラムモニター/制限値に関連付ける結果レポーターを選択します。

パラメータ	説明
レポーター	結果レポーターを選択します。
生成元	値を生成するモニター/制限を選択します。
値	選択した生成元で表示する値を選択します。

トレース構成

トレース構成は、プログラムレベルまたは各ステップで行うことができます。デフォルトの構成はプログラムレベルで設定され、必要に応じて各ステップで上書きできます。

ここで、この機能を有効にすると、構成をプログラムレベルで実行できます。

パラメータ	説明
有効	オン: プログラムレベルでトレース解決構成を有効にします。オフ: トレース記録は、締め付け全体で同じ分解能で行われます。この場合、トレースポイントは、締め付け全体にわたって時間的に均等に分布されます。各タイムスロット（0.25 ms）について、2つの値（最小および最大測定値）がトレースに表示されます。この形式のサンプルの最大数は2000です。
サンプルタイプ	サンプル時間：サンプル時間をミリ秒単位で指定して、サンプルをトレースに保存する頻度を指定します。サンプル角度：サンプルを度数で指定して、トレースにサンプルを保存する頻度を指定します。
サンプル時間	ドロップダウンリストからサンプル時間を選択します（0.25〜1000ミリ秒）
サンプル角度	ドロップダウンリストからサンプル角度を選択します (0.25～20度)

確認

パラメータ	説明
ツール値に対する検証	ツールがわかっている場合にはオンを使用し、最大トルクと最高速度を設定します。ツールがわかっていない場合にはオフを使用します。
ツール	検証するツールを選択するためのドロップダウン。
最大トルク	検証に使用するツールの最大トルク。
最大速度	検証に使用するツールの最高速度。

関連情報

プログラムの終了 - 168

[バッチシーケンス]タブの使用

バッチシーケンスは、所定の順序で特定の締め付け数を実施するために使用します。

締め付け順序は、固定スキームに従うか、オペレーターに任せて自由順序スキームかのいずれかを決定することができます。いずれの場合も、ソケットまたは信号を使用して、ツールとオペレーターの間の通信を行うことができます。

同じ締め付けプログラムを使用して指定数の連続締め付けを実施するようバッチを設定します。バッチには、実行するために指定した締め付けプログラムとバッチサイズがなければなりません。
バッチシーケンスは、操作にバッチ/締め付けプログラムの組み合わせが必要な場合の、順序の指定されたバッチのセットです。

バッチシーケンスは、最大250の締め付けのバッチサイズをもつ最大99バッチで構成できます。バッチシーケンスのバッチは、正リストで表示した順番に、あるいはソケットセレクターを使ってどのバッチを実行するかを決めて実行します。

バッチシーケンスは、次の場合に完了 (そしてツールがロック) します。

すべての締め付けが OK または NG の結果で完了しました。
シーケンスの中止タイマー信号はタスクを終了します。実行されていない締め付けは NG 結果で報告されます。

本セクション内

バッチシーケンス設定

バッチシーケンスメニューには、次の構成項目で単一のバッチシーケンスの詳細が示されます。

名前：シーケンス名とインデックス番号。
設定：締め付けの流れと順序を制御するためのパラメータ。
バッチ構成：個々の締め付けプログラムからバッチシーケンスを作成する機能。バッチは何度も繰り返される 1 つの締め付けプログラムで構成されています。

バッチシーケンス名
パラメーター	説明
名称	バッチシーケンス名は、インデックス番号とオプションの文字の組み合わせです。インデックスの位置は変更できません。新しい構成には、一番小さい使用可能なインデックス番号が指定されます。インデックス番号は、タスクの選択プロセスの一部にソース番号と ID 番号を使用する際に重要です。

バッチシーケンス設定
パラメーター	説明	デフォルト値
バッチシーケンスロックツール完了。	バッチシーケンスカウンタがバッチシーケンスのサイズに等しくなると、バッチシーケンスは完了します。オン：このツールはロックされており、締め付けを続けるには、締め付けプログラムまたはバッチシーケンスを選択する必要があります。オフ：完了すると、バッチシーケンスを繰り返す準備が整います。	オン
自由な順序	いいえ：設定したバッチは、締め付けを実施するよう設定されていれば、リストで表示した順序で実行されます。ソケットが指定されている場合、バッチを実施する際に、ソケットに対してシステムがプロンプト表示します。はい：設定したバッチは、任意の順序で実行できます。オペレーターは、ソケットセレクターを使用してどのバッチを実行するかシステムに示す必要があります。すべてのジョイントが完了するとバッチが完了したとみなされます。	なし
NOK で増加	締め付けが NOK として報告されていても、バッチカウンタ値を増やすことが可能になります。最大の連続 NG（単一のボルトが締め付け可能な最大回数）が機能するには、[NG の増分] を [いいえ] に設定する必要があります。このパラメーターを [はい] に設定すると、シーケンスは次の締め付けに移ることができます。	なし
最大連続 NOK	最大連続 NG （NG）締め付けは、定義済みのバッチ内で連続 NG が許容される最大締め付け回数です。最大連続NG数に達すると、イベントNG締め付けが多すぎます（4020）が表示されます。	0
OK 緩め時に減少	現在有効なバッチでのカウンタを減少します。完成したバッチ数を差し引くことはできません。しない：設定はオフです。有効なバッチで緩めを行ってもカウンタは減少しません。常時：前回の締め付けが OK であった場合、緩め時に有効なバッチカウンタを減少させます。前回の締め付けが OK だった場合：有効なバッチで緩めを行った際に、前回の締め付け結果に関係なく、カウンタを減少させます。	しない
シーケンス中止タイマー	オン：選択したバッチシーケンスは、指定した制限時間内に中止できますオフ：選択したバッチシーケンスを中止することは、できません。	オフ
Abort time (異常終了時間)	秒単位の時間。	10 秒

バッチ構成パラメーター
パラメーター	説明
締め付けプログラム	バッチで使用する締め付けプログラム。
Batch size（バッチサイズ）	バッチが実施する締め付け数 1バッチ内の最大締め付け数は99です。バッチサイズ 0 は、バッチに無制限の回数の締め付けを行います。
ID 番号	ソケットセレクターを使用する場合、これは、バッチを有効にするのに用いられるソケット位置です。

バッチシーケンスへの新規バッチの追加

ホームメニューの [バッチシーケンス] に移動します。ワークスペースには、バッチシーケンスのリストが表示されます。
右上隅にあるプラスアイコンを選択します。
バッチシーケンスに名前を付けます。
設定で関連するパラメーターを選択します。
[バッチ設定] > [編集] を選択します。
このバッチの締め付けプログラムを選択します。
バッチサイズ、つまりバッチを構成する締め付けの数を入力します。
オプションの ID 番号を入力します。

新しいバッチシーケンスは、シーケンスリストの最初の空き位置に発行されます。空きスロットがない場合、リストの一番下に配置され、使用可能な最小のインデックス番号が割り当てられます。インデックス番号を変更して、バッチ締め付け順序を変更することはできません。

バッチシーケンスからバッチを削除する

ホームメニューの [バッチシーケンス] に移動します。ワークスペースには、バッチシーケンスのリストが表示されます。
削除するバッチシーケンスを選択します。
作業スペースの下部にある［削除] ボタンを選択します。

バッチがバッチシーケンスから削除されると、インデックスシーケンスは圧縮されて更新され、ギャップは残りません。削除されたバッチシーケンスのインデックス番号は、作成される次のシーケンスに自動的に割り当てられます。

[ソース]タブの使用

締め付けのためのタスクとして使用される外部信号は、ソースメニューで構成します。ソースは、仮想ステーションに接続されたアクセサリーまたは類似品です。2 つのタイプのソースタスクがあります。

ソース締め付けタスク：単一の締め付けプログラムを選択するのに使用します。
ソースバッチタスク：一連の締め付けプログラムであるバッチシーケンスを選択するのに使用します。

本セクション内

ソース締め付け

ソース締め付けでは、特定の締め付けプログラムを指定子番号にリンクします。識別子番号を（外部デジタル信号により、あるいはソケットセレクターが使用される場合は、セレクターの対応ソケットを持ち上げることで）ツールに送ると、リンクされたプログラムは、異なる信号が送られる（またはソケットがピックアップされる）まで何度も実行されます。バッチカウントはありません。

個別のリストを仮想ステーションにリンクするには、ソースタスクを仮想ステーションに割り当てる必要があります。ホームメニューで［統合コントローラーツール］ > ［仮想ステーション］に移動し、[タスク] > [タスクの変更] を選択します。

関連情報

仮想ステーションへのタスク割り当て

本セクション内

ソース締め付けのプロパティ

パラメーター	説明
名称	ソース締め付けに付けられた名前。
セレクターモード	コントロールモード：外部ソースでは、識別子番号を要求することで締め付けプログラムを選択します。識別子番号は、ソケットセレクターの対応するソケットにリンクされ、ソケットを持ち上げると、締め付けプログラムが選択されます。確認モード：ソケットセレクターは、管理ソースとして使用することができません。このモードで、識別子番号は、締め付けプログラムと特定のソケット（リスト内の追加列で表示）の両方にリンクされます。識別子番号が（外部信号により）要求されると、対応するソケットは、ソケットセレクターでダイアログを表示され、オペレーターがソケットを持ち上げると（他のソケットは無効）、締め付けプログラムが有効になります。ソケットが指定されない場合（つまり、ソケットコラムで 0 に設定されている場合）、締め付けプログラムが直接起動され、ソケットの状態は無視されます。
プログラムごとの最大連続NG	オン：NG 締め付けが行われていても、バッチが前進します。オフ：締め付けに最大連続NG を設定します。締め付けが成功した場合にのみ、バッチが前進します。
最大連続 NOK	許可される連続NG 結果数を設定します。値を 0 に設定すると、NG 締め付けはチェックされません。最大連続NG に達すると、ツールはロックされ、シーケンスの実行は停止されます。
バッチコントロール	ソース締め付けの実行方法を選択します。内部：ソース締め付けの繰り返し回数を構成します。外部：オープンプロトコルまたはフィールド外部プロトコルを使用して行われる、ソース締め付けの実行回数を構成します。構成を変更すると、ソース締め付けをクリアし、クリーンな既知の状態から開始されます（バッチ内のバッチカウントは 0 にリセットされます）。変更が有効になる前に、進行中の締め付けを終了させることができます。

ソース締め付けの構成

ホームメニューの [ソース] に移動し、左側のペインで [締め付け] を選択します。
右上にあるプラスアイコンを選択します。
ソース締め付けに名前を付けて、正しいセレクターモード（必要とされる内容に応じて、管理または確認）を選択します。
最大連続 NG は、ソース締め付けごと、またはソース締め付けに含まれる個々のプログラムごとに設定できます。必要に応じて、「プログラム当たりの最大連続NG 」パラメーターを「はい」または「いいえ」に設定します。
- ソース締め付けあたりの最大連続 NG を設定するには、プログラムあたりの最大連続 NGを「いいえ」に設定します。「最大連続 NG 」フィールドに値を設定します。
- プログラムあたりの最大連続 NG を設定するには、「プログラムあたりの最大連続 NG」を「はい」に設定します。[識別子セレクター構成] セクションのすべてのプログラムに対して、[最大 NG] 列に値を設定します。
既定では、新しいソース締め付けを作成する際に、編集可能な識別子番号は一つしか利用できません。画面の下部で、プラスアイコンを選択して、さらに追加します。
すべての項目に識別子番号を付けます。
ソケットセレクターが使用される場合、識別子番号は、ソケットセレクターの位置に対応します。すなわち、識別子番号 1 はソケットセレクターのソケット番号 1 に対応します。
横列を一つ選択して、締め付けプログラムのリストから選択することで、各識別子番号にリンクする締め付けプログラムを選択します。

ソースバッチ

ソースバッチの構成

ホームメニューの [ソース] に移動し、左側のペインで [バッチシーケンス] を選択します。
右上にあるプラスアイコンを選択します。
ソースバッチに名前を付けます。
新規識別子文字列のスキャンで前のスキャンを中止しなければならない場合は、新規識別子を中止をはいに設定します。
識別子の方法（テキストの文字列、または数値の数）を選択します

識別子の方法が文字列に設定されている場合は、次の手順を続行してください：
文字列を任意の順序でスキャンできるようにするには、自由な順序をオンに設定します。
識別子文字列は、最大 4 つの異なる文字列で構成することができます。自由な順序をオフに設定すると、文字列がシステムに認識されるには、文字列が特定の順序でスキャンされる必要があります。
必要であれば、識別子文字列構成セクションでプラスアイコンを選択して、識別子文字列を追加します。
変更する識別文字列の名前ラベルを選択します。ダイアログボックスで次のプロパティが、各文字列に指定できます。
- 名前 - 文字列の名前
- 長さ - 文字列の長さ文字列連結の詳細については、識別子文字列の組み合わせを参照してください。
- 有効位置 - 文字列の関連位置。有効位置の詳細については、バーコード文字列を読み込む有効位置参照してください。
- 保存位置 - システムで記録される位置。保存された位置の詳細については、保存された位置を参照してください。
文字列プロパティウィンドウの ID 番号フィールド（1～4）は変更できませんが、文字列間の移動にのみ使用できます。
自由な順序をオンに設定して、文字列間で長さが重複するとエラーが発生する場合があります。この場合、締め付けプログラムにスキャンされる順序はアクティブになりません。このエラーを解決するには、自由な順序をオフに設定するか、文字列の長さを調整します。
[識別子文字列の構成] フィールドの下部にある [編集] を選択します。

編集ウィンドウで、どの文字列（文字列の内容列）がどのバッチシーケンス（アクティブ化列）にリンクするかを示します。さらに文字列を追加するには、下部のプラスアイコンを選択します。
「文字列の内容」の入力には、ワイルドカードが使用できます。ワイルドカードは文字列の任意の位置で使用できます。あいまいな一致結果には、バッチシーケンスはアクティブになりません。

ワイルドカードは「.」（ピリオド）です。

関連情報

保存位置

有効位置

有効位置を用いて、事前に定義した文字列と一致するよう文字列を組み合わせた際にバーコードの文字列でどの文字を読み込むかを指定します。有効位置の数は、事前に定義した文字列の文字数と一致する必要があります。

本セクション内

バーコード文字列を読み込む有効位置

バーコード文字列の位置は、1～1024 の間の数に関連します。文字列の最初の位置は 1 であり、最後は 1024 です。

重要な位置は、次の表で示す規則に従って指定する必要があります。

説明	有効位置	有効な構成	事前に定義した文字列と一致するバーコードの文字列
重要な位置の順序	1,2,3,7,8	Ok	ABCGH
重要な位置の任意の順序	7,1,2,3,8	Ok	GABCH
番号の範囲	1–3,7-8	Ok	ABCGH

識別子文字列の組み合わせ

識別子文字列は、工場管理システムからの最大 4 つの文字列の組み合わせ、または 1 つの文字列に結合する必要がある最大 4 つのスキャナー入力の組み合わせを照合するために使用されます。

[プラス] および [マイナス] ボタンは、組み合わせる文字列の数を管理します。次のパラメーターが使用できます。

識別文字列を組み合わせるためのパラメーター
パラメーター	説明
名称	文字列には名前が与えられなければなりません。
長さ	文字列の長さはわかっていなければならず、入力する必要があります。これは、正しい文字列識別子を組み合わせることができる上で重要です。
有効位置	照合で使用される合成文字列の（ハイフンで区切られた）カンマ区切り位置または範囲。
保存位置	結果に保存される文字列のカンマで区切られた位置または範囲。

各行の開始パラメーターと終了パラメーターは、結合された文字列識別子内の個々の文字列の位置を定義します。これは、照合プロセスの次のステップで使用されます。

入力として識別子文字列を使用した場合のタスク選択プロセスの最初の部分は、アクティブにする文字列内の位置を定義します。

識別子文字列のどの位置を照合で使用するかを定義するには、有効位置を入力します。これらの位置は、カンマで区切られているか、範囲で指定されるかのいずれかである必要があります。

保存位置

保存位置は、ソースバッチで使用される各文字列のどの部分が保存され、ログでどのように表示されるかをユーザーが指示できるフィールドです。このフィールドで、保存する必要のある文字列の位置を示します。位置は、完全な文字列の部分のみで構成できます。フィールドが空のままの場合、全（連結）文字列が保存されます。以下の表は、保存された位置の組み合わせのいくつかの例を示します。

保存位置の値はカンマ区切り（スペースなし）であり、範囲はハイフンを使用して示されます。

識別子文字列	位置
文字列 1：1234567	1-7
文字列 2：abcdef	8-13
文字列 3：GHIJKL	14-19
文字列 4：890	20-22

保存位置の例
保存位置	保存された結果
（空き）	1234567abcdefGHIJKL890
1-3,9,11,15,20-22	123bdH890
8-12,1-7,19,20-21 は 1-12,19-21 に自動的に変更1-12,19-21	1234567abcdeL89

[構成]タブの操作

ツールとそのアクセサリの構成は構成メニューで行います。

本セクション内

ツール構成

次のセクションでは、LED やボタンなどのさまざまなツール機能を構成する方法について説明します。

本セクション内

1.機能ボタン

ツールの機能ボタンは、最大 6 つの利用可能な入力信号を制御するように構成できます。ボタンの 3 つの可能な条件状態、方向スイッチの　2　つの可能な状態で組み合わせられます。

機能ボタンは、ICB ツールでは使用できません。

機能ボタンの構成：

ホームメニューの [構成] に移動し、[ツール構成] > [編集] を選択します。
1 を選択します。[機能ボタン] > [編集]。

必要に応じて、パラメーターを設定します：

機能ボタンの状態	方向スイッチの状態
ボタン入	時計回り
シングルプッシュ	時計回り
ダブルプッシュ	時計回り
ボタン入	反時計回り
シングルプッシュ	反時計回り
ダブルプッシュ	反時計回り

6 つの入力信号の組み合わせのそれぞれに、次の項目のいずれかを割り当てることができます：

項目
シーケンスの中止
イベントを確認します。
ツールスキャナのアクティブ化
バッチ減分
バッチ増分
締め付けプログラムのバイパス
マスタアンロック
バッチをリセット
バッチシーケンスのリセット
多すぎる NG をリセットします。
次の識別子番号を選択
前の識別子番号を選択
完了時にツールをロック解除
無効なツールのロックを解除

検出間隔のパラメーターを設定します。

パラメーター	説明	デフォルト値
プッシュ検出間隔	ワンプッシュの場合：時間押されているボタンとリリースされているボタン間の最長プッシュ時間（ミリ秒）。	300 ms
次のプッシュ間隔	ダブルプッシュの場合：最初のプッシュ後にリリースされたボタンと再び押されたボタン間の最長時間（ミリ秒）。	300 ms

2.LED リング

ツール LED には次の機能があります。

青色 LED は、LED リングの隣にあります。出力信号を LED に接続して、オペレーターに出力メッセージを提供できます。
LED リングは、赤、黄、緑のリングで構成されています。出力信号を LED に接続して、オペレーターに出力メッセージを提供できます。
結果インジケーターは LED リングを使用します。締め付け結果信号を LED に接続して、締め付けの最後にオペレーターに出力メッセージを提供できます。

出力信号は、イベントタイプまたは状態タイプになる場合がありです。

状態が有効であれば、状態信号は有効になります。

イベント信号は、プログラム可能な時間範囲内で有効になります。

青色　LED

青色 LED は、定常信号による単一の LED です。

青い LED の構成

ショートカットメニューから、青色 LED に接続する信号を選択します。
イベントタイプの信号について、信号の持続時間を選択します。

結果インジケーター

事前構成されたパターンをショートカットメニューから選択できます。このパターンは、締め付け結果の組み合わせも可能です。

結果インジケーターを構成するには：

ショートカットメニューから、表示する信号メッセージを選択します。

信号	説明
なし	結果にかかわらず、締め付け後に LED は有効になりません
赤：高：黄：低	締め付けが不正に終了した (NG) 場合、赤の LED は最終値が高すぎることを示し、黄の LED は値が低すぎることを示します。
赤：NOK：黄：低	赤の LED は、締め付けが不正に終了したことを示します (NG)。値が低すぎる場合、追加の黄色の LED を示すことができます。
赤：NG	赤の LED は、締め付けが不正に終了したことを示します (NG)。追加の LED は表示されません。
赤：高（Prio）：黄：低	目標角度/目標トルクの「高」に達したことが NG の理由であれば、「高」の表示は「低」の表示を抑制します。

信号の期間を選択します。

締め付けが終了した場合、LED はオンになり、LED は結果インジケーター構成に含められます。
締め付けが行われた場合、LED はオフになり、LED は結果インジケーター構成に含められません。
締め付けが行われてから、最大時間を超えると、LED はオフになります。
次の締め付けが開始すると、LED はオフになります。
LED リング構成が出力信号によって有効になると、LED はオフになり、別の LED 信号パターンで置換されます。

LED リング

LED リングは、赤、黄、緑の 3 つの LED ランプの円で構成されています。各円では、定常信号または点滅信号が可能です。これにより、LED リングに接続できる合計 6 個の異なる信号を提供します。

LED リングの構成

LED の色に接続する信号を選択し、ショートカットメニューから入力項目を選択します。
イベントタイプの入力項目について、信号の持続時間を選択します。

締め付けが進行中でない場合と制御出力信号が有効になった場合にのみ LED がオンになります。
最大時間を超えると、LED はオフになります。信号タイプがイベントの場合にのみ適用されます。
次の締め付けが開始すると、LED はオフになります。
制御出力信号が無効になると、LED はオフになります。信号タイプが状態の場合にのみ適用されます。

3.方向スイッチ

ツールの方向スイッチは、時計回り（CW）から反時計回り（CCW）および戻り、またはその逆にすぐに切り替えられた際に入力信号を一つトリガーするように構成することができます。

方向スイッチの構成

ホームメニューの [構成] に移動し、[ツール構成] > [編集] を選択します。
3 を選択します。[方向スイッチ] > [編集]
[入力] を選択し、リストから項目を選択します。

4.ブザー

ブザーは、さまざまな音が鳴るように構成できます。出力信号を各信号にマップして、オペレーターに音声インターフェースを提供します。

ブザーは、利用可能な信号のリストから選択された信号に音声を割り当てることで構成されます。音声のある信号は、1　から　10　の間で優先順位付けできます（1　が最高の優先順位、10　が最低の優先順位）。デフォルトで、信号と音声は優先順位　5　を有しています。

1 つのサウンドに最高 20 の異なる信号がマッピングでき、各サウンドは、以下の表に説明されているパラメーターを持つ独自の特性プロファイルを持つことができます。2 つの同時信号が発生した場合は、優先度の高い信号が他の信号より優先されます。

ブザー信号は終了されるまで動作し、より高い優先度の信号で中断されません。

ブザーの構成

ホームメニューの [構成] に移動し、[ツール構成] > [編集] を選択します。
4 を選択します。[ブザー] > [編集]
プラスアイコンを選択して、新しいサウンド構成をテーブルに追加します。

必要に応じて、パラメーターを設定します：

パラメーター	説明
優先度	音に対して 10 個の優先度レベルが利用可能であり、そのうち 1 つは、最も優先度の高いレベルです。デフォルトの優先度は 5 です。
周波数（0Hz、400Hz～4000Hz）	正確な周波数（Hz）。
仕事	ブザーが音声を発する時間（ミリ秒）。
オフ時間	ブザーが音声を出さない時間（ミリ秒）。
繰り返し数	ブザーがオン　/　オフシーケンスを繰り返す回数。
音量	ブザーの音量（最大音量の割合）。

5.バイブレーター

バイブレーターを装備したツールは、異なる信号に対して振動を発するように構成できます。

バイブレーターは、リストから選択された信号に振動パターンを割り当てることにより構成されます。振動信号の優先度は 1 ～ 10 で、1 が最高、10 が最低の優先度になります。既定では、信号とバイブレーションの優先度は 5 です。

振動信号は、優先度の高い信号によって中断されない限り、終了するまで実行されます。

バイブレーターを構成する

ホームメニューの [構成] に移動し、[ツール構成] > [編集] を選択します。
5 を選択します。[バイブレーター] > [編集]。
プラスアイコンを選択して、新しい構成をテーブルに追加します。
信号を選択するには [なし] を選択します。

必要に応じて、パラメーターを設定します：

パラメーター	説明
優先度	バイブレーションには10種類の優先度レベルがあり、1 が最優先レベルです。デフォルトの優先度は 5 です。
仕事	ツールがバイブレーションを発する時間 (ミリ秒単位)。
休暇	バイブレーターが静かになる時間 (ミリ秒単位)。
繰り返し数	バイブレーターがオン/オフシーケンスを繰り返す回数。

一般設定

項目	説明
アイドル時間タイムアウト	オン：バッテリー時間を節約するために、特定の時間アイドルであるとツールが自動的にオフになるオプションがあります。オフ：アイドルであっても、ツールはオフになりません。
アイドル時間タイムアウト	時間 (分)。1 ～ 1440 分の値を入力します。
前面の LED	オン：ツールのトリガーを押すと、前面の LED が点灯します。オフ：前面の LED は常にオフになります。
トリガー解放後の時間	ツールトリガーを離した時点から始まる前面 LED の持続時間 (秒単位)
締め付けプログラム選択	オン：LED リングは、現在選択されている締め付けプログラムを順番に視覚化します。オフ：機能が無効化されています。

開始条件

ツールを開始する方法は、開始ソース設定で構成できます。デフォルト値は、トリガーのみです。

開始ソースのオプション
項目	説明
トリガーのみ	締め付けを開始するには、ツールのトリガーを押します。
安全トリガー	（トリガーとプッシュのように）2 つのトリガーが、締め付けを開始するのに相互に 500 ミリ秒以内に有効になります。

アクセサリバス

ツールアクセサリは、アクセサリバスを介してツールに接続されます。

アクセサリバスの構成
アクセサリタイプ	説明
TLS タグ	オペレーターに対して出力信号を提供するのに用いるツール位置システムタグ。
EHMI	構成に応じてタスクまたはプログラムを選択するために使用する小型のディスプレイとボタン。
スキャナ	バーコードスキャナー。

本セクション内

TLS タグ

ツール位置システム (TLS) タグはツールのアクセサリです。TLS タグはツール上にインストールされ、ツールアクセサリーバスに接続されます。これは、Ubisense 位置決めシステムの一部であり、ツールから独立して処理されます。位置決めに加えて、TLS タグは、オペレーターに情報を提供するために使用することができます。選択した出力信号は、異なる LED ライトの組み合わせを生成することができます。

最大 10 個の異なる出力信号をライトの優先度にマッピングできます。

2 つの同時信号の場合は、優先度の高い信号が優先となります。同じ優先度を持つ 2 つの信号が LED をトリガーすると、最初に受信された信号が優先されます。

TLS タグ構成パラメーター
パラメーター	説明
信号	ショートカットメニューから LED ライトをトリガーする信号を選択します。イベントタイプの信号について、信号の持続時間を選択します。
色	LED の色を選択します。
優先度	音に対して 10 個の優先度レベルが利用可能であり、そのうち 1 つは、最も優先度の高いレベルです。デフォルトの優先度は 5 です。

出力信号は、イベントタイプまたは状態タイプになる場合がありです。

状態が有効であれば、状態信号は有効になります。

プログラム可能時間中、イベント信号は有効になります。

EHMI

EHMI はツールアクセサリです。ツール上にインストールされ、ツールアクセサリーバスに接続されます。グラフィカルディスプレイ、3 つの機能ボタン、オプションのスキャナがあります。ディスプレイは iXB ソフトウェアのウェブユーザーインターフェィスのサブセットで、締め付けプログラムやバッチシーケンスを選択したり、締め付けの結果を表示したりできます。

EHMI 構成で、機能ボタンがオンまたはオフであるかを判断することができます。

EHMI 機能ボタン
パラメーター	説明
機能ボタンの有効化	オン：機能ボタンには、表示されたメニュー内の設定を構成するための全機能が備わっています。オフ：機能ボタンは、EHMI で必要なダイアログを確認するためのみに使用できます。

スキャナ

スキャナは、ツールアクセサリです。ツール上にインストールされ、ツールアクセサリバスに接続されます。

スキャナーの構成では、スキャナーのパススルーモードをオンにするかオフにするかを決定できます。

デュアルトランスデューサー

パラメーター	値
デュアルトルクが必要	はいまたはいいえ。はいに設定した場合、締め付けを行うには、ツールにデュアルトルクトランスデューサー（無効になっていないもの）が必要です。
トレースの二次トルク	はいまたはいいえ。デフォルトでは、トレースカーブに保存されるのは、一次トルクトランスデューサー、つまり締め付けの制御に使用されるトルクトランスデューサからの値のみです。必要に応じて、二次トルクトランスデューサー（フロントトランスデューサー）からの測定値を記録することもできます。
ダブルトルク制限の有効化	はいまたはいいえ。「はい」に設定すると、ダブルトルクトランスデューサーの制限により、トランスデューサーで測定されたトルク値の差が比較されます。制限は次の場合にトリガーされます： \|T一次 — T二次\| > (最大トルク差 / 100) * ツール最大トルク
最大トルク差(1～50)	二重トルク差制限の上限（パーセンテージ）。

オープンエンドの構成

オープンエンドの構成機能は、オープンエンドギアフロントアタッチメント（GFA）で構成されたツールで使用できます。この機能は、締め付け後に GFA がオープン位置に戻る方法を構成するために使用されます。

オープンエンドツールを使用する前に、ツールヘッドとツールボディが正しく組み立て・構成されていることを確認してください。そうしなかった場合、ツールが間違った方向に動作する可能性があり、オープンエンドヘッドの機械的停止装置が損傷する可能性があります。

設定

説明

自動位置決め

オン：自動位置決めを有効にすると、オペレーターは締め付け後もツールトリガーを押し続けて、自動的にオープン位置に戻ることができます。自動位置決めが完了する前にオペレータがツールトリガーを放すと、オープンエンドツールは選択した位置決め戦略を使用してオープン位置に戻ります。
オフ：デフォルト値。
締め付けを行ってトリガーを放した後、オペレーターは全自動位置決めが完了するまでツールトリガーを再度押す必要があります。

位置決め戦略

正転：デフォルト値。
ツールはオープン位置になるまで正転方向に回転します (締め付け方向と同じ方向)。
逆転方向：ツールは逆方向 (締め付け方向とは逆方向) に回転してオープン位置になります。
逆回転トルクベース：ツールはゆっくりとトルクを監視しながら反転して、オープン位置に戻ります。
正転高速スタート：ツールはできるだけ早くオープン位置に到達します。

前部が回転するオープンエンドツールでは逆回転トルクベースと正転高速スタートの戦略の使用をお勧めします。

位置決め速度

位置決め速度は、ツールがオープン位置に戻る速さを定義し、オープンエンドツールの最大速度のパーセンテージ (%) として表されます。

位置決め速度の範囲は5～100％です。既定値は 38% に設定されています。

ソケットセレクターの構成

ソケットセレクタは LED を備えたソケットトレイで、オペレーターが、締め付け手順（バッチシーケンスなど）に正しいソケットを選択する際に役立ちます。複数の締め付けプログラムを使用する場合、セレクターを使用するのが便利です。ソケットを持ち上げると、対応する締め付けプログラムが選択されます。

複数のソケットセレクタをこの仮想ステーションに接続できます。

ソケットセレクターを仮想ステーションに接続するには、 [統合コントローラーツール] > [仮想ステーション] > [アクセサリ]に移動し、[アクセサリの選択] を選択します。

ソケットセレクターを設定するには、ソケットセレクターの製品説明書を参照してください。

ソケットセレクタを構成する

ホームメニューの [構成] に移動し、左側のペインで [ソケットセレクター] を選択します。
構成に名前を付けます。
[編集] を選択します。
ソケットスロットの数を正しく合わせるには、[追加] または [削除を選択します。有効にするスロットをすべて選択します (青色表示)。
ソケットの選択を外部システムに制御させる場合は、 [コントロール] を [外部] に設定します。

Product Essentialsチュートリアル

https://www.youtube.com/watch?v=cmU9pYL-kL4

関連情報

アクセサリの選択

I/O 拡張器または I/O ハブの構成

I/O 拡張器をセットアップするには、I/O 拡張器の製品マニュアルを参照してください。

I/O ハブをセットアップするには、I/O ハブソフトウェアユーザーガイドを参照してください。

I/O 信号の構成

ホームメニューの [構成] に移動し、左側のペインで [入出力（I/O）拡張器セレクター] を選択します。[編集] を選択します。
2 つのリストが表示されます。1 つは入力用、もう 1 つは出力用です。
- チャネルを入力に設定するには、入力リストで必要なチャネルを選択します。表示されるリストで信号タイプを選択します。
- チャネルを出力に設定するには、出力リストで必要なチャネルを選択します。表示されるリストで信号タイプを選択します。

I/O ハブは 8 チャネルですが、対して I/O拡張器は 16 チャネルです。I/O ハブを構成するときは、入力信号と出力信号の両方に同時にチャネルが設定されていないことを確認してください。対応する入力チャネルと出力チャネルのいずれかを [なし] に構成する必要があります。表示されるダイアログボックスで [なし] を選択します。何も選択せずに、表示される項目リストを閉じます。

一般仮想ステーション

ホームメニューの [構成] に移動し、左側のペインで [一般仮想ステーションレクター] を選択します。
新しい構成に名前を付け、[編集] を選択します。
[レポートの結果フィルター] フィールドで、結果に含めるパラメーターのスイッチを [オン] に設定します。既定では、すべてのパラメーターがオンに設定されています。

以下のパラメーターは、レポート用の結果フィルターフィールドで設定できます。
- 緩め
- バッチ増分
- バッチ減分
- バッチをリセット
- 締め付けプログラムのバイパス
- シーケンスの中止
- 開始されていないシーケンスを中止
- バッチシーケンスのリセット

設定メニューの［締め付け設定］では、緩めをいつ無効にするか、締め付け後にいつ締め付けを無効にするかを構成します。

パラメーター	説明
緩めでツールのロックを解除	オフ、OK 時、常時
緩め無効	オフ、締め付け OK 時、締め付け NG 時、常時
締め付け無効化	オフ、締め付け OK 時、締め付け NG 時、各締め付け後

結果表示設定の構成

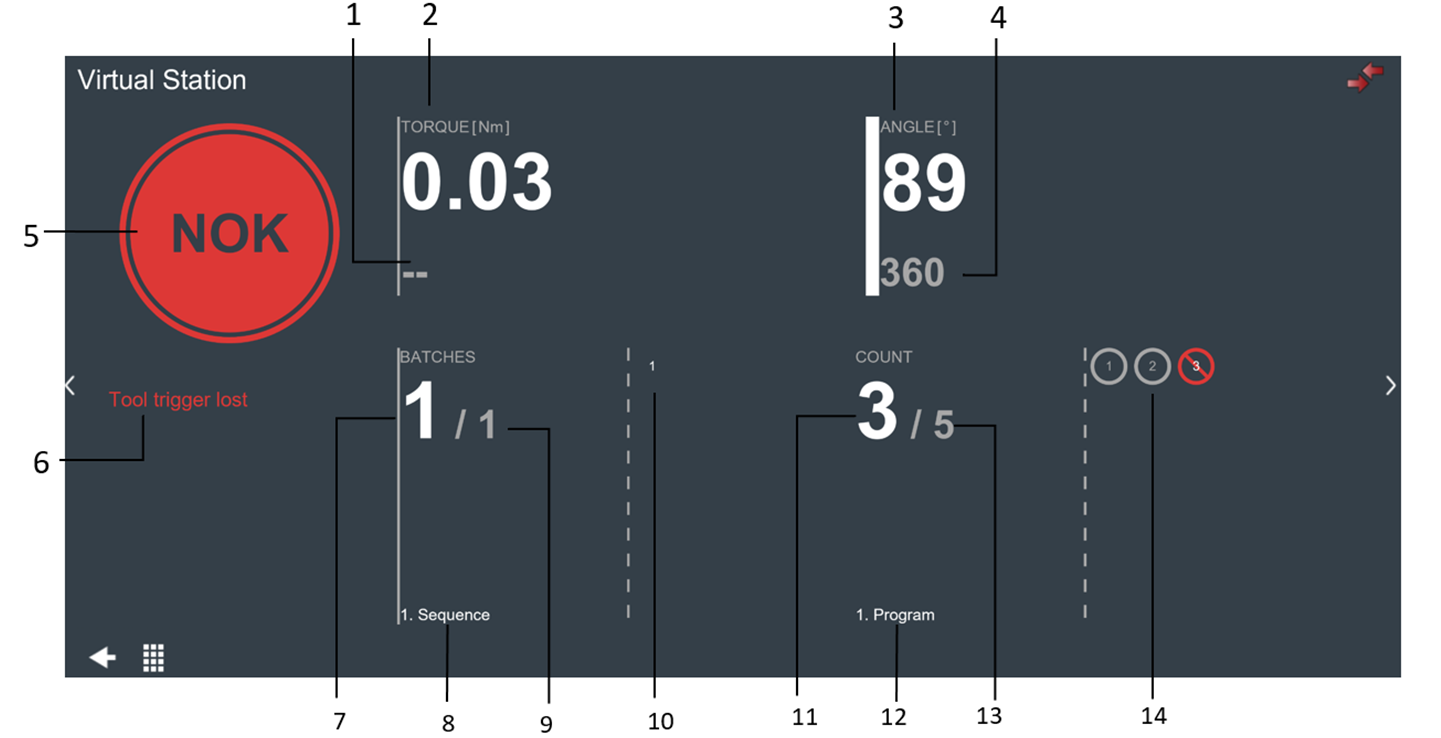

[結果表示設定]ウィンドウでは、PrT補正値を含めずに最終トルクを表示し、ライブ結果にPrT補正値を表示することができます。

結果表示設定の構成ウィンドウ

ホームビューで、[構成]タブを選択します。次に、左側で[ 一般仮想ステーション]を選択します。
必要な構成ウィンドウで、 [編集]を選択します。
[構成の編集]画面が表示されます。
[結果表示設定]ウィンドウで、目的の結果に応じて、関連するスイッチをオンまたはオフに設定します。

[ライブ結果に PrT 補正値を表示] スイッチが [オン] に設定されている場合、[ライブ結果] ウィンドウに PrT 補正値が表示されます。

[PrT補正で最終トルクを表示]スイッチがオンに設定されている場合、[ライブ結果]ウィンドウに、 PrT補正を含む最終トルクが表示されます。
[結果表示設定]ウィンドウでスイッチをオンまたはオフに設定しても、次の場合を除いて影響はありません：
- マルチステッププログラムには、補正スイッチがオンに設定されたプリベリングトルクステップモニターを含む締め付けステップがあります。

結果表示設定

[結果表示設定]ウィンドウには、さまざまな構成オプションがあります。

ライブ結果にPrT補正値を表示：ON

PrT補正で最終トルクを表示：ON

ライブ結果にPrT補正値を表示：ON

PrT補正で最終トルクを表示：オフ

ライブ結果にPrT補正値を表示：オフ

PrT補正で最終トルクを表示：ON

ライブ結果にPrT補正値を表示：オフ

PrT補正で最終トルクを表示：オフ

詳細については、画像をポイントしてクリックしてください。

本セクション内

PrT補正で最終トルクを表示：オン/ライブ結果にPrT補正値を表示：ON

PrT補正で最終トルクを表示：ON

[ライブ結果]ウィンドウには、PrT補正値が含まれた最終トルクが表示されます。

eHMIとSTセレクターがオンになっており、構成されている場合、PrT補正値が含まれた最終トルクが表示されます。

ライブ結果にPrT補正値を表示：ON

[ライブ結果]ウィンドウには、関連する補正アイコン（）とともにPrT補正値が表示されます。

補正値が複数ある場合は、利用可能な最新のステップに適用された補正値が表示されます。

PrT補正で最終トルクを表示およびライブ結果にPrT補正値を表示のスイッチの構成は次に影響しません：

ToolsNetおよびToolsTalkに送信される最終トルク値：PrT補正を含む最終トルク値は、常にToolsNetおよびToolsTalkに送信されます。
履歴結果とともに表示される最終トルク値。
ライブおよび履歴結果に基づくトレース。
オープンプロトコルメッセージの値。
信号。
プロトコルアダプタ。

PrT補正で最終トルクを表示：オフ/ライブ結果にPrT補正値を表示：ON

PrT補正で最終トルクを表示：オフ

[ライブ結果]ウィンドウには、PrT補正値を含まない最終トルクが表示されます。最終トルクにはPrT補正値が含まれていないため、斜体で表示されます。

ライブ結果にPrT補正値を表示：ON

[ライブ結果]ウィンドウには、関連する補正アイコン（）とともにPrT補正値が表示されます。

補正値が複数ある場合は、利用可能な最新のステップに適用された補正値が表示されます。

PrT補正で最終トルクを表示およびライブ結果にPrT補正値を表示のスイッチの構成は次に影響しません：

ToolsNetおよびToolsTalkに送信される最終トルク値：PrT補正を含む最終トルク値は、常にToolsNetおよびToolsTalkに送信されます。
履歴結果とともに表示される最終トルク値。
ライブおよび履歴結果に基づくトレース。
オープンプロトコルメッセージの値。
信号。
プロトコルアダプタ。

PrT補正で最終トルクを表示：オフ/ライブ結果にPrT補正値を表示：オフ

PrT補正で最終トルクを表示：オフ

ライブ結果にPrT補正値を表示：オフ

[ライブ結果]ウィンドウには、関連する補正アイコン（）およびPrT補正値が表示されません。

PrT補正で最終トルクを表示およびライブ結果にPrT補正値を表示のスイッチの構成は次に影響しません：

ToolsNetおよびToolsTalkに送信される最終トルク値：PrT補正を含む最終トルク値は、常にToolsNetおよびToolsTalkに送信されます。
履歴結果とともに表示される最終トルク値。
ライブおよび履歴結果に基づくトレース。
オープンプロトコルメッセージの値。
信号。
プロトコルアダプタ。

PrT補正で最終トルクを表示：オン/ライブ結果にPrT補正値を表示：オフ

PrT補正で最終トルクを表示：ON

[ライブ結果]ウィンドウには、PrT補正値が含まれた最終トルクが表示されます。

eHMIとSTセレクターがオンになっており、構成されている場合、PrT補正値が含まれた最終トルクが表示されます。

ライブ結果にPrT補正値を表示：オフ

[ライブ結果]ウィンドウには、関連する補正アイコン（）およびPrT補正値が表示されません。

PrT補正で最終トルクを表示およびライブ結果にPrT補正値を表示のスイッチの構成は次に影響しません：

ToolsNetおよびToolsTalkに送信される最終トルク値：PrT補正を含む最終トルク値は、常にToolsNetおよびToolsTalkに送信されます。
履歴結果とともに表示される最終トルク値。
ライブおよび履歴結果に基づくトレース。
オープンプロトコルメッセージの値。
信号。
プロトコルアダプタ。

統合コントローラーツールタブの操作

仮想ステーション

仮想ステーションは、コントローラーのソフトウェアを抽象化したものです。iXB ツールには、1つのバーチャルステーションが接続された統合コントローラーがあります。仮想ステーションには必要に応じてさまざまな構成を割り当てることができます。タスクの選択、アクセサリ構成の割り当て、通信プロトコルパラメーターの設定が可能です。

選択したタスクは、締め付けプログラムを実行しているか、バッチシーケンスを実行しているか、あるいはソースメニューで校正したソースを使用してタスクを有効にしている可能性があります。タスク監視することができ、タスクの結果は、操作中に発生した可能性のあるイベントとともに表示することができます。

本セクション内

ライセンスタイプの変更

ホームメニューの [統合コントローラーツール] に移動し、左ペインで [仮想ステーション] を選択します。
[ライセンス] フィールドで [仮想ステーションタイプ] を選択します。
リストから新規のタイプを選択します。
該当する場合は、[機能] > [編集] を選択して、個々の機能のライセンスを追加します。

Product Essentialsチュートリアル

https://www.youtube.com/watch?v=HanD0wI-w9k

仮想ステーションへのタスク割り当て

ホームメニューの [統合コントローラーツール] に移動し、左ペインで [仮想ステーション] を選択します。[タスク] メニューで [タスクの選択] または [タスクの変更] を選択します。
次のいずれかのタブを選択します：
- 締め付けプログラム：ツールで使用できる締め付けプログラムのリストを表示します。
- バッチ：ツールで使用できるバッチシーケンスのリストを表示します。
- ソース：ツールで使用できるソースタスクのリストを表示します。
リストからタスクを選択します。

タスクフィールドのタスク名が更新されます。

ソースと ID 番号/識別子文字列を使用したタスク選択については、「ソース」セクションで詳しく説明されています。

関連情報

[ソース]タブの使用

仮想ステーションでの手動モードの構成

仮想ステーションの手動モードは、ツールがロックモードになっている状態でタスクを実行するために使用します。特定の理由でツールがロックされている場合（例えば、ツールが TLS のフットプリント外にある場合）でも、緊急作業を行うといった特定の作業をツールで行う必要があるかもしれません。仮想ステーションを手動モードに構成することで、ユーザーは、手動モードを入力する際にどの信号が送られるか（入力信号）、手動モードの場合にどの作業が実施できるか（二次作業）、手動モードを終了する際にどの信号が送られるか（終了信号）を決定できます。

所望のシナリオは異なるユーザー間で変わるため（すなわち、開始と終了時にどの信号が送信されるか、どの作業を実施するか）、手動モードは、各仮想ステーションで完全に構成可能です。

構成は、入力信号、終了信号および二次タスク（一次タスクは、タスクの下にある仮想ステーションに割り当てられる（自動）タスクの意味）の 3 つの要素から成ります。

ホームメニューの [統合コントローラーツール] に移動し、左ペインで [仮想ステーション] を選択します。[タスク] フィールドで [手動モードの設定] を選択します。
[二次タスク] フィールドで [タスクの選択] または [タスクの変更] を選択します。これにより、手動モード時に実行するタスクが決まります。
二次作業が設定されていない場合、手動モードでは一次作業が使用されます。
すべてのタスクタイプ（締め付け、バッチシーケンス、ソース）は、一次作業のような二次作業に対して設定できます。
入力セクションの下にあるプラスアイコンを選択して、送信する入力信号を設定します。
終了セクションの下にあるプラスアイコンを選択して、送信する終了信号を設定します。以下の終了信号のパラメーターを参照してください。

入力および終了の設定が可能な信号には 99 個の制限があります。

本セクション内

入力 / 終了信号

入力 / 終了信号

入力信号と終了信号のパラメーターは同じです。

信号には次の 2 つのタイプがあります。ブール値と整数 / 文字列タイプ。ブール値タイプ信号に対して、オン / オフ（真 / 偽）スイッチが使用されます。整数 / 文字列タイプ信号について、（I/O）信号または文字列を示すことができるテキストフィールドが使用されます。

信号	タイプ	デフォルト値
シーケンスの中止	ブール値	オフ
イベントを確認します。	ブール値	オフ
ツールスキャナのアクティブ化	ブール値	オフ
結果のクリア	ブール値	オフ
オープンプロトコルコマンドを無効化	ブール値	オフ
外部監視 [1～8]	ブール値	オフ
フラッシュツール緑 LED（外部プロトコル）	ブール値	オフ
すべての識別子をリセット	ブール値	オフ
バッチをリセット	ブール値	オフ
バッチシーケンスのリセット	ブール値	オフ
双安定リレーをリセットします。	ブール値	オフ
最新の識別子をリセット	ブール値	オフ
多すぎるNGをリセットします。	ブール値	オフ
双安定リレーを設定します。	ブール値	オフ
完了時にツールをロック解除	ブール値	オフ
無効なツールのロックを解除	ブール値	オフ

オープンプロトコル

仮想ステーションメニューのプロトコルに、使用中の現在のライセンスに応じて利用可能な通信プロトコルのリストがあります。オープンプロトコルは、すべてのライセンスで利用可能です。

オープンプロトコルを介して機能にアクセスするには、各バーチャルステーションの固有ポートを定義する必要があります。

オープンプロトコルのポートを定義するには：

ホームメニューの [統合コントローラーツール] に移動し、左ペインで [仮想ステーション] を選択します。
オープンプロトコルスイッチをオンにします。
サーバーのポート番号を入力します。
PLC インデックス値を1～6の範囲で入力します。
PLC インデックスは、共有メモリ内でオープンプロトコルのコマンドが書き込まれる場所をマッピングするために使用されます。既定値は 1 ですが、1 ～ 6 の値を入力できます。
クライアントへの接続が失われたときに適用されるアクションを選択します。

切断設定は、接続エラーが発生したときに適用されるアクションをコントロールします。
- なし - 締め付けプログラムが正常に続行します。
- 高でロックツール有効 - ツールは、現在の締め付けを正常に終えた後にロックされます。
- タスクの割当解除 - 進行中の作業を終えた後に締め付けが中止されます。タスクが終了後に削除されるプレーンの締め付けプログラムまたはバッチシーケンスを除きます。
- ツールを常時ロック - 結果にかかわらず、ツールは、現在の締め付けを終えた後にロックされます。
必要に応じて、[レガシーカウンタを使用する] を [はい] または [いいえ] に設定します。

カウンタを [はい] に設定すると、レガシカウンタは一連のすべての締め付けをカウントし、の数値を二次システムに出力します。
「MID2500 緩めプログラム」を選択し、リストから MID2500 緩めプログラムを選択します。
適用を選択します。

アクセサリの選択

仮想ステーションへのアクセサリの追加

ホームメニューの [統合コントローラーツール] に移動し、左ペインで [仮想ステーション] を選択します。
アクセサリフィールドでアクセサリの選択を選択します。
接続するアクセサリを選択：ソケットセレクター、スキャナー、 I/O 拡張器、または I/O ハブ。
構成の列（左）で、アクセサリで使用する構成を選択します。
接続されたアクセサリー欄（右）で、使用するアクセサリを選択します。

仮想ステーションからアクセサリを削除します

ホームメニューの [統合コントローラーツール] に移動し、左ペインで [仮想ステーション] を選択します。
アクセサリフィールドでアクセサリの選択を選択します。
[割り当てられたアクセサリ] リストで、削除するアクセサリの横にあるマイナスアイコンを選択します。

ツール

ツール情報の表示

ホームメニューの [統合コントローラーツール] に移動し、左ペインで [ツール] を選択します。

[ツール情報] フィールドを展開すると、次の情報が表示されます：

情報	説明
型式	ツールモデル名
最大速度	ツールの最高回転速度(rpm)。
変速比	出力ギヤの角速度に対する入力ギヤの角速度の比率
シリアル番号	正しいスペアパーツリストまたはサービス手順を入手するには、ツールのシリアル番号が必要になることがあります。
最大トルク	ツールが締め付けで使用できる最大トルク。
製品番号	ツールの製品番号。

正常性

正常性ビューには、ツール温度に関する情報が表示されます。

ツール温度は継続的に監視されます。サポートされる温度単位は、摂氏（℃）と華氏（°F）ですが、摂氏がデフォルトの単位です。ツールの再起動は必要とせずに、2 つの単位間で切り替えることが可能です。ツールのモーター温度やツールのエレクトロニクス温度が最高温度を超えると、ツールがロックされ、警告（2014）が表示されます。このツールは、ツール温度が温度制限を下回ったときに再びロック解除されます。

ツール温度を監視する

ホームメニューの [統合コントローラーツール] に移動し、左ペインで [ツール] を選択します。
ツール電子機器温度とツールモーター温度の両方が [正常性] の下に表示されます。
いずれかのエントリを選択して、ピーク温度とそのタイムスタンプのリストにアクセスします。

メンテナンス

このツールは、サービス間隔の数を保存し、ツールのメンテナンスまたはサービスが必要になる前に締め付けを何回実行することができるかをカウントします。

サービス間隔の設定

ホームの [統合コントローラーツール] に移動し、左ペインで [ツール] を選択します。

[メンテナンス] フィールドを展開します。次の結果が表示されます：

パラメーター	説明
最後の点検	最後の点検が実施された日時。最後のサービス日付は、修理工場で設定されます。最終サービス日は、サービスカウンタのリセットボタンが押された時点の現在の日時に設定されます。
サービスでの総締め付け数	最初にツールが使用されてから、ツールが行った締め付けの合計数。この値は、サービスで利用可能になり、次のサービスまで同じままです。
残りの締め付け数	サービス間隔に達するまでの残りの合計締め付け回数
サービス間隔	2 つのサービスイベント間に実施される締め付け回数。10,000 の倍数で設定できます。
サービスカウンタをリセットします。	残りの締め付けカウンタをリセットし、最後のサービス日を現在の日付に設定します。

[サービス間隔] フィールドに値を設定します。
サービス間隔の数は 10,000 の倍数でのみ設定できます。10,000 の倍数以外の数は、10,000 の最も近い倍数に四捨五入されます。
[インポート] を選択します。

メンテナンスアラームを有効にするには、 [設定] > [アラーム] > [メンテナンス] に移動し、[サービスアラームインジケーター] を [オン] に設定します。

ツールの校正

ツール校正は、ツールが基準トランスデューサーにどの程度一致するかを管理するために使用されます。

ツールメモリに保存されている校正値を使って、正しいトルク値がユーザインターフェイスで表示されるようツールのトルクトランスデューサで示されるトルク値を調整します。インターフェイスは、ツールが最後に校正された日付を表示します。

校正の準備

ツールが締め付けを実行するよう設定されていることを確認してください。STa6000、STpad または JSB Bench などのトルク基準トランスデューサを使ってツールを設定します。セットアップ指示については、トルク基準トランスデューサのユーザーガイドをご参照ください。

ツールで通常使用する締め付けに対応するターゲットトルクの締め付けプログラムを選択します。

ツールで使用するこの校正値は、以下の式を使って、ツールとトルク基準トランスデューサのトルク測定値から計算します。

ツールの校正

ホームメニューの [統合コントローラーツール] に移動し、[バーチャルステーション] > [ツール] > [校正] を選択します
校正値：にある古い校正値を書き留めます。メインテキストボックス。
デュアルトランスデューサーを備えたツールには、メインと二次の2つの校正値が表示されます。二次校正値はフロントトルクトランスデューサに使用されます。
少なくとも 3 回の締め付けを行い、平均トルク値を算出するためにツールと基準トランスデューサ（ACTA など）から読み取ったトルク値を使用します。
新しい校正値の式を使用して新しい校正値を計算します。
該当する場合は、[次の校正日] フィールドに新しい日付を入力します。
計算された値を校正値に入力して、ツールメモリに新しい校正値を保存します。メインまたは校正値：二次テキストボックス。適用を選択します。

校正が完了したら、締め付けを行って新しい値が正しいことを確認します。

校正アラームを有効にするには、 [設定] > [アラーム] > [校正] に移動し、[校正アラーム] を [オン] に設定します。

STa6000 または STpad によるツール校正

STa6000またはSTpadを介したQA校正の実行

[統合コントローラーツール]メニューに移動し、左ペインで [ツール] > [QA 校正] を選択します。
[QA校正] を [オン] に設定します。
使用する接続タイプ (TCP または COM) を選択し、ポート番号を入力します。
デフォルトの通信用ポートは 4561 です
STa6000/STpad で校正を開始します。STa6000/STpad がツール情報と締め付けプログラム情報を要求します。
単一の締め付けプログラムは、校正のために使用することはできません。バッチプログラムが選択されていることを確認してください。
締め付けを実行します。校正装置が締め付けを検出すると、ツールからの締め付け結果を要求します。
バッチ内のすべての締め付けが実行されるまで、このステップを繰り返します。
完了すると STa6000/STpad がレポートを生成し、ツールの新たな校正値を計算します。
STa6000/STpad で[保存] を選択して、新しい校正値をツールに送信します。

校正中に締め付けプログラムが変更される、またはシーケンス/バッチが更新されると、校正は終了します。

校正に使用されるバッチサイズには上限はありません。ただし、STa6000 はバッチサイズを最大 2 桁で表示します。そのため、Sta6000 のカウンタは、100 を 00 として表示します。

校正が完了したら、締め付けを行って新しい値が正しいことを確認します。

モーター調整

モータチューニングでは、パフォーマンスを最適化してエネルギー損失を最小限にするようツールのモーター制御を調整します。

モータチューニングを行うのには約2分間かかり、終了するまで、時計回り（CC）と反時計回り（CCW）の両方向にスピンドルを回転させます。

オープンエンドギヤフロントアタッチメント (GFA) で構成されたツールの場合：

モーター調整の前にオープンエンド延長をツールから取り外してください。

モータ調整の実行

ホームメニューの [統合コントローラーツール] に移動し、[ツール] > [モーター調整] を選択します。
[実行] を選択し、ツールのトリガーを押します。
画面上の指示に従って、モーター調整が完了するまでツールトリガーを押し続けます。
- モーター調整が成功すると、OK イベントが表示されます。
- モータ調整が成功しなかった場合、またはモータ調整が終了する前にツールトリガが放された場合、NOK イベントが表示されます。

フロントエンドの構成

正しいフロントエンドアタッチメントを使用するようにツールを構成します。

ホームメニューの [統合コントローラーツール] に移動し、[ツール] > [フロントエンドの構成] を選択します。

フロントエンドタイプを選択します。

[オープンエンド] を選択した場合、以下のパラメータを設定できます：

オープンエンドツールを使用する前に、ツールヘッドとツールボディが正しく組み立て・構成されていることを確認してください。そうしなかった場合、ツールが間違った方向に動く可能性があり、オープンエンドヘッドの機械的停止装置が損傷する可能性があります。

設定

説明

モーターの回転方向を反転する

オープンエンドとクローズドエンドで使用できます。

オフ：既定

オン

締め付け方向

CW（時計回り）：既定

締め付け方向は時計回りに設定されています。

反時計回り

締め付け方向は反時計回りに設定されています。

位置決め限界

マニュアル

トルクの位置決め制限を設定します。

自動：既定

トルク位置決め制限は、最大トルクの 2% に自動的に設定されますが、少なくとも2 Nm となります。

[適用] を選択して構成をセットアップします。ツールが再起動します。

オープンエンドの調整を行います

オープンエンドの調整機能は、オープンエンドギアフロントアタッチメント（GFA）で構成されたツールで使用できます。この機能は、ツールと延長を組み合わせた真のギア比を計算し、それをツールに保存します。調整の実行には約 2 分かかります。

オープンエンドの調整が完了したら、オープンエンド延長を取り付けた状態でツールを校正する必要があります。

[実行] を選択し、ツールのトリガーを押します。
画面上の指示に従って、オープンエンド調整が完了するまでツールトリガーを押し続けます。
- オープンエンド調整が成功すると、OKイベントが表示されます。
- オープンエンド調整が成功しなかった場合、または調整が終了する前にツールトリガが放された場合、NG イベントが表示されます。

トランスデューサ情報の表示

ホームメニューの [統合コントローラーツール] に移動し、左ペインで [ツール] を選択します。
[トランスデューサー情報] フィールドを展開すると、メイントルクトランスデューサー、および該当する場合は二次トルクトランスデューサの校正値が表示されます。

DC IAM

インテリジェントアプリケーションモジュール (IAM) は、ツール内にある不揮発性記憶装置です。ストレージモジュールには、すべてのツールのプログラム、構成、結果が含まれます。

ツールに名前を付ける

ホームメニューの統合コントローラーツールに移動し、IAM を選択します。
ツールに名前を付けます。

ソフトウェアバージョン

ソフトウェアのバージョンを変更しても、ツールの構成や締め付けプログラムは転送されません。

本セクション内

ソフトウェアの有効化

手順全体を通して、必ずバッテリーをツールに接続したままにしておいてください。

ソフトウェアバージョンのアクティベーション

ホームメニューの [内蔵コントローラーツール] に移動し、左ペインで [ソフトウェア] を選択します。
[ソフトウェアのアクティベーション]ウィンドウで[現在]または[保存済み]を選択します。

ツールは自動的に再起動され、アクティベーションが有効になります。

ソフトウェアバージョンの更新

手順全体を通して、必ずバッテリーをツールに接続したままにしておいてください。

現在のツールハードウェアに関する情報については、[統合コントローラーツール] > [ハードウェア]をご覧ください。

[統合コントローラーツール]メニューに移動し、左ペインで [ソフトウェア] を選択します。
[ソフトウェア更新] フィールドに移動し、[参照] を選択します。
該当するソフトウェアで zip ファイルを参照、選択して、指示に従ってインストールを終了してください。

Product Essentialsチュートリアル

https://www.youtube.com/watch?v=-Vq6uKaKfcA

関連情報

ハードウェア

ハードウェア

ツールのハードウェア情報を表示する

ホームメニューの [統合コントローラーツール] に移動します。左側のペインで [ハードウェア] を選択します。
次のいずれかのハードウェアモジュールを選択します：
- メインボード
- パワーモジュール
- BHMI
- EHMI ボード
- EHMIモジュール
- フロントトランスデューサーボード
- フロントトランスデューサーモジュール
各ハードウェアモジュールについて、次の情報が表示されます：
- シリアル番号
- 製品番号
- ハードウェア改訂
- 製品名
- 製造日

エクスポートとインポートの構成

エクスポートおよびインポートの機能を用いると、外部プログラムでの分析のため、イベントと締め付け結果をエクスポートしたり、締め付けプログラム、バッチ、およびツール構成をツール間で転送したりすることができます。

エクスポート機能は、次の操作のために使用します。

さらに処理するために締め付け結果やイベントをエクスポートします。
アトラスコプコのサービスエンジニアからのデバッグ支援のために、ting ログファイルをエクスポートします。
別のツールに設定をコピーするために使用できるツール構成をエクスポートします。

構成のエクスポート

ホームメニューの [統合コントローラーツール] に移動します。左側のペインで [エクスポート/インポート] を選択します。
ツールからエクスポートする内容を選択します：すべての情報または設定および構成。

設定と構成を選択すると、結果またはイベントを伴うファイルはアーカイブにエクスポートされません。この設定を使用すると、エクスポートにかかる時間が短縮されます。
[エクスポート] を選択します。エクスポートしたファイルをどこで保存するか、またはどこから取得するかを選択するプロンプトが表示されます。

構成のインポート

ホームメニューの [統合コントローラーツール] に移動します。左側のペインで [エクスポート/インポート] を選択します。
[インポート] を選択します。インポート機能を使うと、締め付けプログラム、バッチ、アクセサリ、ツールの設定はすべてインポートファイルの設定と置き換えられます。ただし、ネットワークの設定、PIN、結果およびイベントはインポートされません。
ダイアログボックスで [続行] を選択してインポートを開始します。

Product Essentialsチュートリアル

https://www.youtube.com/watch?v=MDmNjeEkp-g

本セクション内

エクスポートされた情報とファイル形式

エクスポートされたファイルは、次のファイルを含む圧縮ファイルアーカイブです。

すべての情報

IXBExport_<datetime>_Results.csv
IXBExport_<datetime>_Events.csv
ExportInfo.txt
設定/settings.bin
atlas_tool_i.zip
atlas_sys_i.zip
atlas_subsystems_info.zip
atlas_plc.zip
jsonConfigurations.zip
vsInfo.json
hwInfo.json

設定と構成

ExportInfo.txt
設定/settings.bin
jsonConfigurations.zip

エクスポートした情報
ファイル	説明
IXBExport__<Tool name>_<Time stamp>_Events.csv	次の情報を含むセミコロンで区切られたファイル：重要度：イベントの種類日時：イベントが発生したときのタイムスタンプコード：イベント ID 説明：イベントの簡単な説明仮想ステーション：仮想ステーション ID
IXBExport__<Tool name>_<Time stamp>_Results.csv	次の情報を含むセミコロンで区切られたファイル：締め付けのタイプ：マルチツール、シングルツール、シングルツールバッチ、または複数のツールバッチ。仮想ステーション名独自のツール識別子車両識別番号(VIN)：車両識別番号日時：結果が発生したときのタイムスタンプバッチシーケンス名：バッチシーケンス名バッチシーケンスカウンタ：バッチシーケンスにおけるバッチ番号バッチカウント：バッチの実際の締め付けボルト名ステータス：締め付けまたは緩めステータス OK または NG ステータス追加情報：結果のステータスの簡単な説明締め付けプログラム/マルチステップ名停止エラーエラー失敗ステップ目標トルク：目標トルク値最終トルク：最終トルク値：目標角度：目標角度値最終角度：最終角度値ランダウン角度：ランダウン角度値残留トルクの相関係数 [%]：TurboTight を使用する際の残留トルクと動的トルクの差を補正する係数。経過時間 [s] 角度下限 [度] トルク下限 [Nm] トルク上限 [Nm] パルス数シャットオフ時の電流 [A] TrueAngle補正 [度] ランダウン完了までの時間 [ms] 最終トルクまでの時間 [ms] 目標テキスト
ExportInfo.txt	ツールセットアップとツールソフトウェアに関する情報。
設定/settings.bin	以下に示すような締め付けプログラム、バッチ設定、アクセサリ設定、ツール設定をすべて含むバイナリファイル：言語、トルクの単位、日時、および結果の表示
atlas_tool_i.zip	ツールログ (デバッグ用)
atlas_sys_i.zip	ITアプリケーションからのログファイル
atlas_subsystems_info.zip	サブシステムソフトウェアに関する情報
atlas_plc.zip	PLC 構成
jsonConfigurations.zip	マルチステップの締め付けおよび緩めプログラム。
vsInfo.json	仮想ステーションと接続されたツールとアクセサリに関する情報を含むハードウェアの概要
hwInfo.json	コントローラーコンポーネントと接続されている、ワイヤレスツールに関する情報を含むハードウェアの詳細情報

IxB ソフトウェアの言語設定に応じて、エクスポートされた .csv ファイルは異なる文字を使用してフィールドを区切ります。コンピューターの言語設定によっては、エクスポートされた .csv ファイルを開く際に書式設定の問題が発生する場合があります。問題を回避するために、ツールで使用する言語とコンピュータの言語を常に一致させてください。

IxB ソフトウェアの言語の書式設定の詳細については、次の表を参照してください：

異なる言語での形式
言語	日付/時刻	フィールド区切り記号	数値形式
英語（en_US）	MM/dd/yyyy hh:mm:ss	,	123.456
チェコ語（cs_CZ）	dd.MM.yyyy hh:mm:ss	;	123,456
ドイツ語（de_DE）	dd.MM.yyyy hh:mm:ss	;	123,456
スペイン語（es_ES）	dd/MM//yyyy hh:mm:ss	;	123,456
フランス語（fr_FR）	dd/MM/yyyy hh:mm:ss	;	123,456
韓国語（ko_KR）	yyyy-MM-dd hh:mm:ss	,	123.456
イタリア語（it_IT）	dd/MM/yyyy hh:mm:ss	;	123,456
日本語（ja_JP）	yyyy/MM/dd hh:mm:ss	,	123.456
ポルトガル語（pt_BR）	dd/MM/yyyy hh:mm:ss	;	123,456
ロシア語（ru_RU）	dd.MM.yyyy hh:mm:ss	;	123,456
スウェーデン語（sv_SE）	yyyy-MM-dd hh:mm:ss	;	123,456
中国語（zh_CN）	yyyy/MM/dd hh:mm:ss	,	123.456

自動バックアップ

自動バックアップウィンドウは、sFTPエクスポートを有効または無効にします。

デフォルトでは、 sFTP エクスポートスイッチ有効化はオフに設定されています。
sFTPエクスポート有効化スイッチをオンにすると、最後の構成変更の10分後にエクスポートファイルが作成されます。
システムの起動時にsFTPエクスポート有効化スイッチがオンに設定されている場合、エクスポートファイルは2〜3分以内に自動的に作成されます。システムがシャットダウンする前に行われた可能性のある変更を反映するために、エクスポートファイルは2〜3分以内に作成されます。

新しいバックアップファイルが使用可能になる前に、古いバックアップファイルが削除されます。

エクスポートされたファイルのデータには、コントローラーのすべての構成と設定が含まれます。

sFTPユーザーは、システムの次のディレクトリに保存されているエクスポートファイルを取得できます：/Export/<エクスポートファイル名>

sFTPをサポートするシステムが必要となります。

sFTPユーザーはファイルを取得するためにパスワードを使用する必要はありません。

sFTPユーザーのユーザー名は次のとおりです：

ユーザー名

自動エクスポート

「システムログと情報」のエクスポート

サービス技術者はトラブルシューティングを容易にするためにこのエクスポートを行うことで、システムログとその情報をアトラスコプコのサービス技術者と共有することができます。

システムログと情報のエクスポートには、接続されているツールからのログは含まれません。
接続しているツールからこのエクスポートログをエクスポートする必要がある場合は、必要なエクスポート方法を選択してください。

システムログと情報のエクスポートに含まれるすべてのデータは、 PF/IXBExport_<IAM name>_<datetime>.tar.gz ファイルに保存されます。これには次のファイルとディレクトリが含まれます：

atlas_sys_d.zip - ドライブアプリケーションからのログファイル
atlas_sys_d.zip - IT アプリケーションからのログファイル
atlas_protocol_log.zip – 外部プロトコルアダプタからのログファイル
「exportInfo.txt」 - IAMとコントローラーに関する情報を含むテキストドキュメント
licenseInformation.zip – ライセンス情報とシステム機能
atlas_systeminformation.zip — 現在のシステムの正常性とセットアップに関するアトラスコプコ研究開発部へ送る情報
atlas_workflow_log.zip — 外部プロトコルアダプタからのワークフローのログファイル
VSInfo.json — 仮想ステーションと接続されたツールとアクセサリに関する情報を含むハードウェアの概要
hwInfo.json – コントローラーコンポーネントと接続されている、ワイヤレスツールに関する情報を含むハードウェアの詳細情報

「システムログと情報」のエクスポート方法

ホームメニューの [統合コントローラーツール] に移動し、左ペインで [エクスポート/インポート] を選択します。
[エクスポート] ウィンドウで、ドロップダウンメニューを開き、[システムログと情報] を選択します。
[エクスポート]ウィンドウで、[エクスポート]を選択します。
エクスポートプロセスの最後に、エクスポートポップアップウィンドウにより、エクスポートが完了したことを確認します。
PF/IXBExport_<IAM 名>_<日時>.tar.gz ファイルが自動的にダウンロードされます。

Power Focus コントローラーへの接続（IxB Connect）

物理コントローラーが必要なアプリケーションに対応するために、IxB ツールは Power Focus 6000 または Power Focus 8 に接続できます。

これが必要なアプリケーションには、たとえば次のものがあります。：

フィールドバスを使用する場合
有線ステーションアクセサリ（スタックライト、オペレーターパネルなど）を使用する場合
I/O を使用する場合
コントローラーが物理的なハブおよびバッファとして必要な場合

ホームメニューの [統合コントローラーツール] に移動し、左ペインで [統合コントローラー] を選択します。
IxB ツールを外部コントローラーに接続するには、統合コントローラーをオフに設定します。ツールが再起動するまで待ちます。
再起動後、締め付けプログラムなど、ツールに保存されている構成は削除されます。
ホームメニューの [設定] に移動し、[ネットワーク] > [ワイヤレスクライアント] > [編集] を選択します。ツールをワイヤレスネットワークに接続します。
このステップでは、ツールをもう一度再起動する必要があります。

[設定] で [IxB Connect] を選択し、コントローラーの IP アドレスを入力します。[適用] を選択し、ツールが再起動するのを待ちます。
これで外部コントローラーのツールメニューに IxB ツールが表示されるようになりました。

外部コントローラーの [仮想ステーション] メニューで、[ツール」 > [ツールを変更]を選択し、IxB ツールを選択します。外部コントローラーの詳細な構成については、『Power Focus 6000 ユーザーガイド』または『Power Focus 8 ユーザーガイド』を参照してください。

[設定] タブの操作

ネットワーク構成

ツールは、ウェブブラウザーか、IPv4 プロトコルを使用して、ローカルエリアネットワーク（LAN）でアクセスするよう設定できます。

ツールをクライアントとして使用するか、他のデバイスのアクセスポイントとして使用するかを選択できます。

準備

ツールの USB 接続ポートのカバーを取り外します。
ツールを PC の USB ポートに接続します。
ウェブブラウザーを開き、IxB ソフトウェアユーザーインターフェイスのアドレスを入力します169.254.1.1.

本セクション内

チャンネルの構成

ホームメニューの[設定]に移動し、左側のペインで[ネットワーク]を選択します。
「チャンネル」フィールドで、周波数 (2.4 GHz または 5 GHz) を選択し、[編集] を選択します。
チャンネルを有効にするか無効にするかを選択します。

ワイヤレスクライアントの構成

ホームメニューの[設定]に移動し、左側のペインで[ネットワーク]を選択します。
[ワイヤレスクライアント]フィールドで、[編集]を選択INます。
[有効]を[オン]に設定します。
構成に応じて、 DHCPをオンまたはオフに設定します。オフに設定されている場合は、ローカルシステム管理者から提供された必要な情報を入力します。
- IP アドレス
- サブネットマスク
- ゲートウェイ
ネットワーク名 (SSID)を入力します。
[セキュリティ]フィールドで、[モード]を選択し、リストからセキュリティモードを選択します。WPA2 パーソナルを選択した場合は、セキュリティキーを入力します。
必要に応じて、セキュリティパラメーターを入力し、証明書ファイルとキーをインポートします。
必要に応じてオプション設定を編集します。
適用を選択します。

すると、ツールはネットワークへのワイヤレス接続を確立します。これは、ツールの青色の接続 LED インジケーター点灯によって示されます。
ユーザーインターフェイスにワイヤレスでアクセスするには、ウェブブラウザーに IP アドレスを入力します。

Product Essentialsチュートリアル

https://www.youtube.com/watch?v=IAhVDKSyFgY

ツールをワイヤレスアクセスポイントとして構成する

以前にワイヤレスクライアントモードで複数のチャネルが構成されている場合、ワイヤレスAPモードを有効にすると、チャネルリストが更新され、ワイヤレスAPモードの現在/デフォルトのチャネルのみが含まれるようになります。

ホームメニューの[設定]に移動し、左側のペインで[ネットワーク]を選択します。
[ワイヤレスクAPト]フィールドで、[編集]を選択します。
[有効]を[オン]に設定します。
ローカルシステム管理者から提供された必要な情報を入力します。
- IP アドレス
- サブネットマスク
- ゲートウェイ
IPアドレスを配布するには、 DHCPサーバーをオンに設定し、IP範囲の開始とIP範囲の停止を入力します。
ネットワーク名 (SSID)を入力します。
[セキュリティ]フィールドで、[モード]を選択し、リストからセキュリティモードを選択します。WPA2 パーソナルを選択した場合は、セキュリティキーを入力します。
適用を選択します。

Product Essentialsチュートリアル

https://www.youtube.com/watch?v=ZvNtiSB2BGU

サーバー接続

ツールは、以下のアトラスコプコソフトウェア製品を実行しているサーバーと通信するようにセットアップが可能です：

ToolsTalk − 1 つ以上のコントローラーと IxB を構成するのに使用します。
ToolsNet − 結果レポートを処理するのに使用します。
アトラスコプコライセンスマネージャー

Product Essentialsチュートリアル

https://www.youtube.com/watch?v=jdW-LgTa0RQ

本セクション内

ToolsTalk接続の構成

ホームメニューの[設定]に移動し、左側のペインで[サーバー接続]を選択します。

ToolsTalkフィールドで、次のパラメーターを設定します：

フィールド	説明
オン/オフ	ToolsTalk サーバーとの通信を有効/無効にします
サーバーポート	ToolsTalk サーバーポート
サーバーホスト	ToolsTalk サーバーの IP アドレス

適用を選択します。

ToolsTalk の接続ステータスを表示するには、[レポート] > [結果] に移動してボタンを選択します。表示されるダイアログボックスで、[サーバー接続]タブを選択します。

ToolsTalkの構成方法については、ToolsTalk 2ユーザーガイドを参照してください。

関連情報

プロトコルステータスの表示

ToolsNet接続の構成

ホームメニューの[設定]に移動し、左側のペインで[サーバー接続]を選択します。

ToolsNetフィールドで、次のパラメータを設定します：

フィールド	説明
オン/オフ	ToolsNet サーバーとの通信を有効/無効にします
サーバーポート	ToolsNet サーバーポート
サーバーホスト	ToolsNet サーバーの IP アドレス

適用を選択します。

ToolsNet の接続ステータスを表示するには、[レポート] > [結果] に移動してボタンを選択します。表示されるダイアログボックスで、[サーバー接続]タブを選択します。

ToolsNetの構成方法については、ToolsNet 8ユーザーガイドを参照してください。

関連情報

プロトコルステータスの表示

ライセンスマネージャー接続の構成

ホームメニューの[設定]に移動し、左側のペインで[サーバー接続]を選択します。

アトラスコプコライセンスマネージャーフィールドで、次のパラメーターを設定します。

フィールド	説明
オン/オフ	アトラスコプコのライセンスマネージャーサーバーとの通信を有効／無効にします。
サーバーポート	アトラスコプコのライセンスマネージャサーバーのポート
サーバーホスト	アトラスコプコのライセンスマネージャサーバーの IP アドレス

[適用] を選択します。

リモートロギング接続の構成

コントローラーをリモートロギングサーバーに接続するには、コントローラーでリモートロギング設定を構成してアクティブにします。

ホームビューで、[設定]タブに行き、左側のペインで[サーバー接続]を選択します。
リモートロギングウィンドウで、次のパラメータを構成します。

フィールド	説明
オン/オフ	リモートロギングサーバーとの通信を有効/無効にします。
TCP/UDP	TCP または UDP プロトコルを選択します
サーバーホスト	リモートロギングサーバの IP アドレス
サーバーポート	リモートロギングサーバーポート

ログレベルの構成

リモートロギングサーバーに保存されるログを構成するには、次の手順に従います。

ホームビューで、[設定]タブに行き、左側のペインで[サーバー接続]を選択します。
[リモートロギング]ウィンドウで、[構成]を選択します。
[設備の構成] ウィンドウで、該当するチェックボックスを選択します。

カテゴリ
SysLog 分類
エラー
アラート、クリティカル、非常、エラー
警告
警告
情報
情報、通知

選択内容を前の構成に戻すには、[元に戻す] を選択します。
適用を選択します。

プリファレンス

日時

日時は、イベントや結果が生じたときに正しいタイムスタンプを取得するように設定する必要があります。時間は、次の 3 つの利用可能なソースのいずれかから取得します。

手動 - 日付、時刻、およびタイムゾーンは手動で設定します。
NTP -日付と時刻は、ユーザーインターフェイスで定義されたNTP（ネットワークタイムプロトコル）サーバーから取得されます。
ToolsNet - 日付と時刻はツールネットサーバーから取得されます。

日時の設定

ホームメニューの[設定]に移動し、左側のペインで[ユーザー設定]を選択します。

[日時] フィールドで、次のパラメーターを設定します：

パラメーター	説明
ソース	時刻を取得するためのソース。
NTP サーバー 1	ツールに対して日時を提供する NTP サーバーの IP アドレス。
サーバー 1 ステータス	OK/ステータスなし
NTP サーバー 2	ツールに対して日時を提供する NTP サーバーの IP アドレス。
サーバー 2 ステータス	OK/ステータスなし
日付	ソースが手動に設定されている場合は、手動で入力した日付。
時間	ソースが手動に設定されている場合は、手動で入力した時刻。
タイムゾーン	タイムゾーン。現地のタイムゾーンまたは UTC（協定世界時）などの標準タイムゾーンのいずれか

[適用] を選択します。

言語設定

ユーザーインターフェイスは、次の 12 言語で利用できます：

英語
チェコ語
ドイツ語
スペイン語
フランス語
韓国語
イタリア語
日本語
ポルトガル語
ロシア語
スウェーデン語
中国

言語の変更

ホームメニューの[設定]に移動し、左側のペインで[ユーザー設定]を選択します。
「言語」フィールドで、現在使用中の言語を選択し、リストから言語を選択します。

言語の変更はすぐに反映されます。

トルクの単位を設定します

トルクの結果は、締め付けを行った後と、結果リストに保存した際の両方で、選択した単位で表示されます。

使用可能なトルク単位
ユニット	説明
cNm	センチニュートンメートル
dNm	デシニュートンメートル
Nm	ニュートンメートル
kNm	キロニュートンメートル
in·lbf	インチ・ポンド力
ft·lbf	フィート・ポンド力
in·ozf	インチ・オンス力
ft·ozf	フィート・オンス力
gf·cm	グラム力・センチメートル
kgf·cm	キログラム力・センチメートル
kgf·m	キログラム力・メートル

トルク単位の変更

ホームメニューの[設定]に移動し、左側のペインで[ユーザー設定]を選択します。
[トルク単位] フィールドで、現在使用されている単位を選択し、リストから単位を選択します。

トルクの単位の変更はすぐに反映されます。

温度単位の設定

温度単位の変更

ホームメニューの[設定]に移動し、左側のペインで[ユーザー設定]を選択します。
[温度単位] フィールドで、現在使用されている単位を選択し、リストから「C°」または「F°」を選択します。

スタートアップ画面の設定

ツールの起動時におけるデフォルト画面はホーム画面です。スタートアップ画面を結果画面に変更することが可能です。設定でスタートアップ画面を変更するには、ツールの再起動か、ユーザーインターフェイスを更新する必要があります。

スタートアップ画面の変更

ホームメニューの[設定]に移動し、左側のペインで[ユーザー設定]を選択します。
[スタートアップ画面] フィールドで、現在使用中のスタートアップ画面を選択し、リストから [ホーム画面] または [結果画面] を選択します。

PIN 設定の構成

PIN コードを使うことで、ツールの不正利用や偶発的な変更を防ぐことができます。複数のユーザーをそれぞれ独自の PIN でツールに追加できます。PIN コードはツール構成にリンクされておらず、主にロギング目的で使用されることにご注意ください。

PIN は 0000～9999 の範囲の4桁の数字でなければなりません。PIN が有効で、構成されているアイドル時間に達すると、ツール構成は編集できなくなります。最大 10 ユーザーをツールに追加できます。

PIN に変更が加えられると、変更を行ったユーザーがログに記録されます。これは、変更者列に表示され、変更履歴に追加されます。

PIN が有効になると、ウェブユーザーインターフェイスからアクセスする際に PIN コードが必要になります。正しい PIN を入力しないと、ユーザーインターフェイスは読み取りのみ可能になり、編集はできなくなります。

PIN を有効にする

ホームメニューの [設定] に移動し、左側のペインで [PIN] を選択します。[構成] を選択します。
PIN コードスイッチをオンにします。
PIN は、リスト内の少なくとも 1 人のユーザーが有効になっている場合にのみ有効にすることができます。ユーザーが有効になっていない場合は、警告メッセージがポップアップ表示されます。
ツールが非アクティブ（一定時間操作なし）の場合にロックされる時間を設定するには、アイドル時間タイムアウトを（秒単位で）設定します。
アイドル時間タイムアウトの既定値は 120 秒です。これはグローバル設定であり、ユーザーごとに設定することができない点にご注意ください。

新規ユーザーの追加

ホームメニューの [設定] に移動し、左側のペインで [PIN] を選択します。[構成] を選択します。
右上にあるプラスアイコンを選択します。
エントリを編集するには、名前フィールドを選択します。
[ユーザー] ウィンドウで、[名前]を選択します。
ユーザーの PIN を入力し、 PIN を確認します。PIN は 0000～9999 の範囲の4桁の数字でなければなりません。
変更を適用するには、両方のフィールド (PIN の入力と PIN の確認) の PIN が一致している必要があります。
[権限]を選択します。使用可能な構成のリストが表示されます。
ユーザーがアクセスして変更できる、必要な構成の左側にあるチェックボックスを選択します。
必要な構成を選択した後、[OK]を選択します。
[ユーザー]ウィンドウが表示されます。
[すべて選択]は、使用可能なすべての構成を同時に選択します。
チェックボックスをオフにして選択を取り消すには[すべて選択解除]を選択します。
ユーザーは、[アクセス許可]ウィンドウで選択した構成にのみアクセスして変更を加えることが可能で、選択されていない構成は読み取り専用アクセスで参照できます。選択されていない構成に対する変更は許可されません。
適用を選択します。
ユーザーリストで、有効にするユーザー名の左にあるチェックボックスを選択します。

PIN が有効になると、構成したアイドル時間タイムアウトの後にツールは自動的にロックします。

PIN/ユーザーを無効にするには、そのユーザー名の左にあるチェックボックスをクリアします。

ユーザーの有効化または無効化

ホームメニューの [設定] に移動し、左側のペインで [PIN] を選択します。[構成] を選択します。
[ユーザー] フィールドで、有効にするユーザー名の左側にあるチェックボックスをオンにします。

この PIN が有効になると、構成したアイドル時間タイムアウトの後にツールは自動的にロックします。

PIN/ユーザーを無効にするには、そのユーザーの左にあるチェックボックスをクリアします。

PIN は、ユーザー名を選択して、有効スイッチをオンまたはオフにそれぞれ設定することで有効化と無効化を行うこともできる点にご注意ください。

ユーザーの削除

ホームメニューの [設定] に移動し、左側のペインで [PIN] を選択します。[構成] を選択します。
[ユーザー] フィールドで、ユーザー名の右側にある赤い [マイナス] アイコンを選択します。

PIN でサインイン

右上にある南京錠アイコンを選択します。
キーパッドのあるダイアログボックスが表示されます。PIN コードを入力して、[OK] を選択します。
PIN が有効化されており、画面のロックが解除されている場合、ユーザインターフェイスの右上隅に「開錠した南京錠」のアイコンが表示されます。

ユーザインターフェイスは [開錠した南京錠] のアイコンを選択すると、手動で再度ロックできます。

アラームの構成

アラームは、ツールのメンテナンスや校正を実行するタイミングを制御するよう設定します。

ツールのサービス間隔、校正の詳細、およびその他の関連情報は、[統合コントローラーツール] > [ツール]メニューにあります。

メンテナンスアラームの設定

ホームメニューの [設定] に移動し、左側のペインで [アラーム] を選択します。

メンテナンスフィールドで、次のパラメーターを設定します：

パラメーター	説明
点検インジケータアラーム	オン/オフ：ツールのサービス間隔に達したときのアラームを有効/無効にします。
アラーム後のツールロック	オン/オフ：サービス間隔に達したときにツールのロックを有効/無効にします。

校正アラームを設定するには：

ホームメニューの [設定] に移動し、左側のペインで [アラーム] を選択します。
[校正] フィールドで、校正アラームをオン/オフに設定して有効/無効にします。

イベントの構成

各イベントには、確認（ACK）、記録（LOG）または表示（DISP）するかどうかのデフォルト設定があります。

一部のオプションは変更できません。これらはグレー表示されています。

イベントの構成

ホームメニューの [設定] に移動し、左側のペインで [イベント] を選択します。
[イベントの構成] を選択します。
[検索] フィールドにイベントコードを入力して Enter キーを押し、構成するイベントを検索します。
必要に応じて、ACK（確認）、LOG（記録）、および DISP（表示）のボックスのチェックを入れるか、チェックを外します。
該当する場合は、[詳細] フィールドにイベントに関する情報を追加します。

拡張ロギングの構成

IxB Softwareはログを自動的に作成して保存します。これらのログは、ロググループを使用して拡張ロギングを含めるように構成できます。

本セクション内

ロググループの構成

ロググループの構成

ロググループのデフォルト設定はオフです。ロググループの設定をオンに変更するには：

ホームビューで、[設定] タブに行き、左側のペインで [拡張ロギング] を選択します。
[ロググループ] ウィンドウで、グループを [オン] に設定します。

ロググループのリセット

すべてのロググループをデフォルト設定にリセットすることができます。

ホームビューで、[設定] タブに行き、左側のペインで [拡張ロギング] を選択します。
[ロググループのリセット] ウィンドウで、[リセット] を選択します。
すべてのロググループをリセットするかどうかを確認するポップアップウィンドウが表示されます。[YES] を選択します。

永続ロググループ

ロググループは、再起動するたびにデフォルト設定にリセットされます。リセットを防ぐには、永続ロググループを使用します。

ホームビューで、[設定] タブに行き、左側のペインで [拡張ロギング] を選択します。
[再起動後に選択を保持] ウィンドウで、[永続] を [オン] に設定します。

工場出荷時設定へのリセット実行と結果のクリア

ツールは、元の工場出荷時設定に戻すことができます。

ツールをリセットすると、すべての設定、構成、および履歴データが削除されます。このアクションのコースが必要であると確信している場合にのみ、工場出荷時設定へのリセットを行ってください。

ツールを工場出荷時の状態にリセットする

ホームメニューの [設定] に移動し、左側のペインで [リセット] を選択します。
[コントローラーの工場出荷時設定へのリセット] フィールドで、[リセット] ボタンを選択します。
すべてのデータが削除されることを警告するダイアログボックスが表示されます。[はい] を選択します。
ツールは、新規設定を有効にするために再起動を行います。

結果のクリア

ホームメニューの [設定] に移動し、左側のペインで [リセット] を選択します。
[結果のクリア] フィールドで、[クリア] ボタンを選択します。
すべての結果とイベントが削除されることを警告するダイアログボックスが表示されます。[はい] を選択します。

ツールは再起動してデータを消去します。

レポートと統計

このセクションでは、使用可能なレポートと統計情報について学習できます。

[レポート]タブの操作

[レポート]タブの操作

結果の表示

本セクションでは、ツールで締め付け結果にアクセスする方法と、さまざまな結果表示で示される情報を読み取る方法について説明します。

締め付けが行われると、結果はツールに保存されます。結果はまた、ToolsNet などの外部システムに送るか、エクスポート機能を使って分析のためにエクスポートすることができます。 ToolsNet を使用した統計分析、結果フィルタリング、および締め付け分析の詳細については、『 ToolsNet ユーザーガイド』を参照してください。

ライブ結果と保存された結果

ライブ結果ダイアログボックスには、ツールの結果が発生したときに画面に表示されます。締め付け結果もまた、締め付けが終了するとすぐにツールに自動的に保存されます。

各タスクは 1 つの結果として表示されます。単一の締め付けには、主要なパラメータを示す表、または締め付けグラフに結果が表示されます。バッチシーケンスは、実行された順番に個別の締め付けをすべて示します。

本セクション内

ライブ結果ビュー

位置	説明
1	目標トルク
2	締め付け結果
3	締め付け結果
4	目標角度
5	結果ステータス
6	NOK 締め付けは、締め付け失敗の詳細な状態を示します。
7	シーケンス内の完了バッチ数
8	バッチシーケンス名
9	シーケンス内のバッチの総数
10	シーケンス内の完了した各バッチの結果：進行中のバッチは白で表示されます OK のバッチは灰色で、数字が枠で囲まれています。 NG バッチは赤色で、数字は枠で囲まれ、取り消し線が引かれています。
11	バッチ内の完了した締め付けの数
12	締め付けプログラム名
13	バッチ内の締め付け総数
14	バッチ内の完了した締め付けの数： OK の締め付けは灰色で、数字は丸で囲まれています。 NG 締め付けは赤色で、数字は丸で囲まれ、取り消し線が引かれています。

Product Essentialsチュートリアル

https://www.youtube.com/watch?v=4QHUZd_74cI

保存された結果ビュー

ツールは、実行されたすべての締め付けまたは緩めの結果を保存します。

保存された結果を表示する

ホームメニューの[レポート]に移動し、左側のペインで[結果]を選択します。
[すべての結果を表示]を選択します。結果リストは次についての情報を表示します。
- 日付：締め付けが行われた日時。
- 締め付けプログラム：締付けプログラムの列には、マルチステップ締付けプログラム名、またはバッチシーケンス名、続いてバッチシーケンス内の締付けプログラム名が表示されます。
- 結果：トルク/角度の結果
- 制限：制限列には、ユーザーがステップモニターまたはステップ制限（ステップレベル）、またはプログラムモニターまたはプログラム制限（マルチステッププログラムレベル）を設定した場合にのみ表示されます。

  ステップモニター、ステップ制限、プログラムモニター、およびプログラム制限は、最終トルクと最終角度に適用されます。
- 詳細：締め付け/緩め結果の詳細です。
- トレースチェックボックス：トレースチェックボックスを選択すると、対応する結果が同期トレース結果ビューに表示されます。
赤いバーでマークされた結果のステータスはNGです。NG結果の説明については、 NG結果リストを参照してください。
リストから結果を選択して、トレース結果ビューに入ります。
[トレース結果ビュー]ウィンドウには、締め付けのライフサイクルが段階的に表示されます。
締め付けが NG の場合、トレース結果ビューに、原因となったステップモニターまたはステップ制限が表示されます。

トレースグラフの右上コーナーで、左矢印/右矢印を選択して、必要なトレースグラフを表示させます。
次のトレースグラフが使用できます。

トルク/時間
トルク/角度
角度/時間
速度/時間
速度/角度
勾配/時間（締め付けプログラムが勾配トレースを作成するように構成されている場合）
勾配/角度（締め付けプログラムが勾配トレースを作成するように構成されている場合）
電流/時間
電流/角度

トレースグラフでは、ズームイン/ズームアウト、トレースの移動、特定のポイントのx軸とy軸の値の読み取りが可能です。
トレースグラフの左下コーナーで、「+」を選択してズームイン、「-」を選択してズームアウト、または、「正方形のアイコン」を選択してズームレベルをデフォルトビューにリセットします。

トレース結果ビューウィンドウの下部に、詳細なステップ情報が表示されます。

本セクション内

同期トレースの表示

同期トレースの表示

ソフトウェアバージョン3.5より古いバージョンのトレース同期はサポートされていません。

トレースの同期と比較

ホームメニューの[レポート]に移動し、左側のペインで[結果]を選択します。
[すべての結果を表示]を選択します。
対応する結果のアイコンをマークして、比較するトレースを選択します。選択したトレースアイコンが青色に変わります。
最大10個のトレースを選択できます。
アイコンのない結果では、同期はサポートされていません。
右上隅にあるアイコンを選択して、同期トレースビューを開きます。アイコンを選択すると、選択したすべての結果トレースがオフになります。
[同期トレース結果ビュー]で、ドロップダウンリストから優先する[同期方法]を選択します。

右上隅の矢印でトレースタイプを選択します。

同期トレース結果ビューを以下に示します：

詳細については、画像をポイントしてクリックしてください。

1	トレースを同期する方法と現在の同期方法の表示を選択します。
2	トレースのセクションをより詳細に調べるためのズーム方法。「+」を選択してズームイン、「-」を選択してズームアウト、または、「正方形のアイコン」を選択してズームレベルをデフォルトビューにリセットします。マウスの右ボタンを押したまま、セクション上でマウスを動かして、マウスの右ボタンを放すことにより、特定のセクションにズームすることもできます。描かれた長方形の内側の領域は、表示する領域を定義します。
3	各結果は1つのタブで表され、締め付けが実行された時間を示します。各タブの左側にあるアイコンには、締め付けの結果が反映されます：青：締め付けに成功赤：締め付けに失敗感嘆符：トレースを図に表示できませんアイコンをクリックすると、トレースの次の表示設定の間で切り替わります：トレースのみを表示使用可能な限界または制限付きトレースとステップ分割を表示します。トレースを非表示
4	一次結果トレースを変更します。一次結果トレースは基準として使用され、x軸の値を定義します。一次結果として設定できるトレースは1つのみです。最初に選択されたトレース（左端のタブ）は、デフォルトで基準として使用されます。
5	現在選択されている結果の締め付けの詳細
6	使用可能なトレースタイプの間で切り替えます。次のトレースグラフが使用できます。トルク/時間トルク/角度角度/時間速度/時間速度/角度勾配/時間（関連するステップモニターが設定されている場合）勾配/角度（関連するステップモニターが設定されている場合）電流/時間電流/角度

同期方法

同期方法は、特定の値でトレースを同期するためのさまざまな戦略です。

トレースは、たとえば、ピークトルク（各トレースで到達する最大トルク）によって同期することができます。これにより、各曲線のピークトルク値がx軸でまったく同じ位置に来るまで、すべてのトレースがx軸に沿ってシフトします。

それ以降のすべての結果には、次のいずれかの方法に従ってx軸上のオフセットが指定されます

同期方法	説明
なし	デフォルト値。選択したトレースは同期されません。
ピーク/トルクピーク/角度ピーク/速度ピーク/電流ピーク/勾配	すべてのトレースはピーク値に対して同期されます。つまり、x軸上でピーク値が一次結果のピーク値と同じ位置になるように、x軸に沿ってシフトされます。
カスタム/トルクカスタム/角度カスタム/速度カスタム/電流カスタム/勾配	すべてのトレースは設定値に対して同期され、x軸に沿ってシフトされ、設定値が同じ位置に合うようにX軸に沿ってシフトされます。一次結果の設定値は、x軸上の基準点として使用されます。同期方法で[カスタム]が選択され、どのトレースにも構成値が含まれなかった場合、カスタム値フィールドに感嘆符が表示されます。

結果に同期方法と一致するトレース値がない場合、同期はできず、そのトレースは表示されません。代わりに、感嘆符が表示されます。

同期できるトレースがない場合は、「同期できません」というエラーメッセージが表示されます。

NOK 結果一リスト

エラーメッセージ	説明	必須ステップカテゴリ	レポート用ステップモニター	レポート用ステップ制限	レポートプログラムモニター	レポートプログラムの制限
ドライブエラー	締め付け中に内部ドライブエラーが発生したか、バッテリーが取り外されました
リヒット	締め付け済みボルトの締め付けの試み。			リヒット
最小未満のソフトスタートトルク	最小レベル未満のソフトスタートトルク。	ソフトスタート	ピークトルクポストスレッドカットピークトルクシャットオフトルク角度枠内のトルク	角度ウィンドウ内トルク
最大以上のソフトスタートトルク	最大レベル超過のソフトスタートトルク。	ソフトスタート	ピークトルクポストスレッドカットピークトルクシャットオフトルク角度枠内のトルク	最大トルク角度枠内のトルク		最大トルク限度
最大以上のランダウントルク	最大レベル超過のランダウントルク。	ランダウン	ピークトルクプリべリングトルクポストスレッドカットピークトルクシャットオフトルク角度枠内のトルク	最大トルク角度枠内のトルク		最大トルク限度
最大以上のランダウン角度	最大レベル超過のランダウン角度。	ランダウン	角度ポストスレッドカット角度	最大角度
最大時間制限を超過しているランダウン	最大制限超過のランダウン時間。	ランダウン	時間	最大時間
ランダウンが最小時間制限未満	最小制限未満のランダウン時間	ランダウン	時間
ランダウントルクが最小未満	最小レベル未満のランダウントルク。	ランダウン	ピークトルクプリべリングトルクポストスレッドカットピークトルクシャットオフトルク角度枠内のトルク	角度ウィンドウ内トルク
ランダウン角度が最小未満	最小レベル未満のランダウン角度	ランダウン	角度ポストスレッドカット角度
最終段階トルクが最大以上	最大レベル超過の最終ステップトルク。	最終	ピークトルクポストスレッドカットピークトルクシャットオフトルク角度枠内のトルク	最大トルク角度枠内のトルク	トルク	最大トルク限度
最終段階角度が最大以上	最大レベル超過の最終ステップ角度。	最終	角度ポストスレッドカット角度	最大角度	角度
最終段階トルクが最小未満	最小レベル未満の最終ステップトルク。	最終	ピークトルクポストスレッドカットピークトルクシャットオフトルク角度枠内のトルク	角度ウィンドウ内トルク	トルク
最終段階角度が最小未満	最小レベル未満の最終ステップ角度。	最終	角度ポストスレッドカット角度		角度
締め付けタイムアウト	締め付け時間制限が超過しました。					最大時間限度
トリガー喪失	目標に達する前にツールトリガーがリリースされました。
スリップオフ	ソケットがナットから脱落しました。			トルクの無効化中
ポストビュートルクが最小未満	最小レベル未満のポストビュートルク。		ポストビュートルク低
ポストビュートルクが最大以上	最大レベル超過のポストビュートルク。		ポストビュートルク高
ポストビュートルク間隔に達しています	ポストビュートルク間隔に達していません。		ポストビュートルク低ポストビュートルク高
トルク補正間隔に達していません	ランダウン終了前にトルク補正間隔角度に達していません		プリベイリングトルク
電流モニタリングエラー	トルク対電流偏差が最大レベルを超えています。			トルクと電流の偏差
ソフトスタート角度が最大以上	ソフトスタート角度が最大レベルを超過しました。	ソフトスタート	角度ポストスレッドカット角度	最大角度
ソフトスタート角度が最小未満	最小レベル未満のソフトスタート角度	ソフトスタート	角度ポストスレッドカット角度
最初の段階角度高	最大レベル超過の最初ステップ角度	First (最初)	角度ポストスレッドカット角度	最大角度
最初の段階角度低	最小レベル未満の最初ステップ角度	First (最初)	角度ポストスレッドカット角度
最初の段階トルク高	最大レベル超過の最初ステップトルク	First (最初)	ピークトルクポストスレッドカットピークトルクシャットオフトルク角度枠内のトルク	最大トルク角度枠内のトルク		最大トルク限度
最初の段階トルクが最小未満	最小レベル未満の最初ステップトルク	First (最初)	ピークトルクポストスレッドカットピークトルクシャットオフトルク角度枠内のトルク	角度ウィンドウ内トルク
最初の段階が最大時間制限超過	最初のステップ時間が最大レベルを超過しました	First (最初)	時間	最大時間
最初の段階が最小時間制限未満	最初のステップ時間が最小レベル未満です	First (最初)	時間
最終段階が最大時間制限超過	最終のステップ時間が最大レベルを超過しました	最終	時間	最大時間
最終段階が最小時間制限未満	最終のステップ時間が最小レベル未満です	最終	時間
ソフトスタートが最大時間制限超過	ソフトスタート時間が最大レベルを超えています	ソフトスタート	時間	最大時間
シャットオフ時の電流が上限を超えています。	測定されたシャットオフ電流が上限を超えています		シャットオフ電流
シャットオフ時の電流が下限を下回っています。	測定されたシャットオフ電流が下限を下回っています		シャットオフ電流

プロトコルステータスの表示

ホームメニューの[レポート]に移動し、左側のペインで[結果]を選択します。
右上隅にあるボタンを選択します。[プロトコルステータス]ダイアログボックスが表示されます。

ダイアログボックスのタブには、次の情報が表示されます：

タブ	説明
オープンプロトコル	開いているプロトコル接続のステータスを表示します：OK/NG
サーバー接続	ToolsTalkおよびToolsNetサーバーへの接続のステータスを表示します：OK/NG 構成設定を有効/無効に変更するには、 [設定] > [サーバー接続]に移動し、構成するサーバーを選択します。
起動ツールのステータス	さまざまなシステムアダプタの起動ツールのステータスを表示します。OK/NG

[閉じる]を選択します。

関連情報

イベントの表示

イベントを使って、ユーザーに対して、システム内の特定の状態の変化または発生を通知します。これらは情報、警告、エラーの3つのタイプに分けられ、それぞれに必要なアクションの種類は異なります。

各イベントには、確認（ACK）、記録（Log）または表示（Disp）するかどうかのデフォルト設定があります。これらの設定は、[イベント] の [設定] メニューで設定できます。

保存されたイベントを表示する

ホームメニューの[レポート]に移動し、左側のペインで[イベント]を選択します。
[すべての結果を表示]を選択します。
リスト内のイベントを選択して、イベントダイアログボックスを開きます。

関連情報

イベントの構成

本セクション内

イベントダイアログボックス

イベントダイアログボックスには、発生したイベントについて、何が起こったのか、どこでいつ発生したのかを説明する情報が含まれています。

位置	説明
1	見出し - システムのどの部分でイベントが関係するかを記述します。
2	イベント名 - イベントの簡単な説明文章。
3	コード - イベントを識別する一意の 4 桁の数字。
4	モジュール - システムのどの部分でイベントが関係するかを記述します。
5	タイプ - 情報、警告、またはエラー。
6	時間 - イベントが発生した日時。

イベントコード

様々なタイプのイベントを使って、ユーザーに対して、システム内の特定の状態の変化または発生を通知します。イベントごとに異なるアクションが必要です。

説明されている手順の一部は、アトラスコプコのサービス担当者のみが実行できます。

特定のイベントコードの詳細については、以下のフィルターを使用するか、検索ボックスにイベントコードの検索条件を入力してください。

イベントコード	イベントタイプ	イベント名	説明	手順	ログ/表示/Ack/Conf	次に利用可能：	グループ
none	item	none	none	none	column	list	list
1000	情報	コントローラーが起動しました	コントローラーが起動します。		ログ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC PFHC	コントローラーとツール
1001	警告	コントローラーのシリアル番号が更新されました	IT ボードボックスのシリアル番号（コントローラーのシリアル番号）が AUX ボードボックスのシリアル番号と異なる場合、起動時に生成されます。AUX ボードは、フィールド内で非交換可能とみなされます。シリアル番号が更新されると、コントローラーは再起動します。	IT ボードやボックスを交換してください。	ログディスプレイ ACK Conf	Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラーとツール
1010	情報	Tool Connected	ツールが接続されます。		ログディスプレイ Conf	Flex Power Focus 6000 Power Focus 8 StepSync Power Focus XC PFHC	コントローラーとツール
1011	情報	ツールが切断されました	ツールが切断されます。		ログディスプレイ Conf	Flex Power Focus 6000 Power Focus 8 StepSync Power Focus XC PFHC	コントローラーとツール
1012	情報	ツールがコントローラー接続を拒否しました	このイベントは、ツールがスキップゾーンに入っている場合に発生する可能性があります。	別のコントローラーがツールに接続されているかどうかを確認してください。ツール設定が正しく設定されていることを確認してください。	ログディスプレイ Conf	Power Focus 6000 Power Focus 8 Power Focus XC	コントローラーとツール
2000	警告	バッテリー低		バッテリーを交換してください。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2001	警告	バッテリーが空です		バッテリーを交換してください。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2002	警告	ツールバッテリー正常性低	ツールのバッテリー正常性の問題が検出されました。 SRB、TBP、およびIxBツールにのみ有効です。	バッテリーを交換してください。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2004	警告	ツールが希望するタイプではありません	ツールが、ツール最大トルクが異なるツールに交換されました。	ツールの変更。	Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2006	警告	ツールバックアップバッテリー正常性低	ツールのバックアップバッテリーのパフォーマンスが低すぎます。	バックアップバッテリーを交換してください。	ログディスプレイ ACK Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2007	警告	ツールバックアップバッテリーなし	ツールバックアップバッテリーがありません。 SRB、TBP、およびIxBツールにのみ有効です。	バッテリーの挿入	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2008	警告	ツールバックアップバッテリーエラー	ツールのバックアップバッテリーエラーが検出されました。 SRB、TBP、およびIxBツールにのみ有効です。	バッテリーを交換してください。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2009	警告	バックアップバッテリー電圧低	コントローラーのバックアップバッテリーがほとんど空です	バッテリーを交換してください。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2010	エラー	ツールソフトウェアバージョンが一致していません	ツールおよびコントローラーソフトウェアのバージョンに互換性がありません。	サービスツール - ツールソフトウェアの更新。	ログディスプレイ ACK Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2012	警告	ツール通信障害	ツールとコントローラー間の通信が中断されました。	アンテナの配置を変えてください。	Conf	Flex Power Focus 6000 Power Focus 8 StepSync Power Focus XC PFHC	ツール
2013	警告	不正なリング位置	ツール方向スイッチの位置に障害があります。	頻繁に発生する場合は、ツールの整備を行ってください。	ログディスプレイ Conf	Flex Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2014	警告	ツールがオーバーヒート	ツールがオーバーヒートしました。 SRB、TBP、およびIxBツールにのみ有効です。	ツールが冷却するのを待ってください。	ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2015	エラー	ツール温度センサーエラー	SRB、TBP、およびIxBツールのみ。	ツールの保守を行います。	ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2016	警告	ツールパルスユニット過熱	パルスユニット過熱ツールはロックされていませんが、パルスユニットの温度がしきい値を超えている間は、ツールが開始されるたびに警告が表示されます。 SRB、TBP、およびIxBツールにのみ有効です。	ツールが冷却するのを待ってください。	ログディスプレイ Conf	Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2019	警告	ツールがモーターを起動できませんでした	ツールモーターの障害。 SRB、TBP、およびIxBツールにのみ有効です。		ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2020	警告	ツールのモーター調節が必要	ツールのモーター調節が必要です。	モーター調整を行います。	ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2021	警告	モーター調整に失敗しました	モーター調整に失敗しました。	モーター調整を完了するか、ツールの保守を行います。	ログ	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2022	情報	モーター調整完了	モーター調節が完了しました。		ログ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2023	警告	ツールにオープンエンドの調整が必要	ツールにオープンエンドの調整が必要です。	オープンエンドの調整を行います。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2024	警告	オープンエンドの調整に失敗しました	オープンエンドの調整に失敗しました。	オープンエンドの調整を複数回実施してみてください。再び失敗する場合は、ツールの保守を行います。	ログ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2025	情報	オープンエンドの調整に成功しました	オープンエンドの調整に成功しました。		ログ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2026	警告	オープンエンドの位置で失敗しました	オープンエンドの位置決めで失敗しました。	もう一度ツールトリガーを押し、位置決めが完了するのを待ちます。再び失敗する場合は、ツールの保守を行います。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2027	警告	ツールの温度が高いため使用が制限されています	温度制限値に達しました。過熱によるツールのシャットダウンのリスクを減らすために、締め付けは禁止されています。	ツールの温度が下がるまでお待ちください。	ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2030	エラー	ツールメモリ障害：ツールの変更	ツールメモリが破損しています。	ツールの保守を行います。	ログディスプレイ ACK Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2031	エラー	ツールアクセサリメモリが破損しています	ツールアクセサリメモリが破損しています。	ツールアクセサリの整備を行います。	ログディスプレイ ACK Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2040	エラー	システムチェック失敗			ログディスプレイ ACK Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2041	エラー	トルクトランスデューサーエラー	校正エラー時またはツールが変換器エラーをレポートした場合に生成されます。	ツールの保守を行います。	ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2042	エラー	角度トランスデューサーエラー		ツールの保守を行います。	ログディスプレイ ACK Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2043	エラー	ツール接地故障エラー		ツールの保守を行います。	ログディスプレイ ACK Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2044	情報	ツールサービス間隔が過ぎています	ツールの保守が必要であることを示します。設定した締め付けの回数を超えたときにトリガーされます。	ツールの整備を実施します。	ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2045	警告	ツール校正データが無効です	校正データの検証に失敗した場合。	ツールの保守を行います。	ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2046	情報	ツール：次の校正日が過ぎています	ツールの較正が必要であることを示します。校正アラームが設定で有効にされており、現在時刻が次の校正日を過ぎている際にトリガーされます。	ツールの保守を行います。	ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2048	情報	QA デバイスでツール校正値が更新されました	ツールの校正は、QAデバイスによる校正が実行されたときに更新されています		ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2050	エラー	ツールパラメータファイルはサポートされていません	必要なツールパラメータがありません。	ツールパラメータを更新します。	ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2060	情報	予期しないトリガー動作	アクセサリが接続されている場合にツールの起動を行わないために使用されます。		ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2071	エラー	ツールメモリが破損しています	ツールの記述子が破損しています。	ツールの保守を行います。	ログディスプレイ Conf	Flex Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2072	情報	不明なデバイスが接続されています			ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2073	警告	ツールトリガーの監督失敗	HW チャンネル障害です。ツールトリガーのハードウェアとソフトウェアが一致しません。		ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2074	警告	ツールインジケーターボード故障	ツールインジケーターボード故障です。	ツールの保守を行います。	ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2075	警告	ツールファン電圧障害	ツールファン電圧障害です。	ツールの保守を行います。	ログディスプレイ Conf	Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2076	警告	ツールアクセサリバス電圧障害	ツールアクセサリバス電圧障害です。	ツールの保守を行います。	ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2077	警告	ツールトリガーセンサエラー	ツールトリガーセンサエラーです。	ツールの保守を行います。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2078	情報	ツール締め付けプログラムが更新されました	締め付けプログラム更新のために、ツールがロックされました。		ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2079	エラー	ツールケーブルがサポートされていません	ツールケーブルが破損しています。ケーブル内のチップは応答していないか、破損しています。	ケーブルを交換してください。	ログディスプレイ Conf	Flex Power Focus 6000 Power Focus 8 StepSync Power Focus XC	ツール
2080	エラー	ツールバッテリー障害	DC 電圧が高すぎるか、低すぎます。バッテリー障害。	アトラスコプコのサービス担当者に連絡し、アトラスコプコにバッテリーを送り返します（再利用しないでください！）。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2081	エラー	ツール電流制限に達しました	電流制限値に達したため、ドライブが無効になっています。	ツールの保守を行います。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2082	エラー	ツール電流測定エラー	電流測定エラー電流の測定結果が信頼できません。	ツールの保守を行います。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2083	エラー	ツール内部エラー	さまざまな内部ハードウェアエラー。 STBおよびIxBツールにのみ有効です。	ツールの保守を行います。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2084	エラー	ツール内部ソフトウェアエラー	さまざまな内部ソフトウェアエラー STBおよびIxBツールにのみ有効です。	ツールの保守を行います。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2085	エラー	ツール RBU エラー	RBU エラーがツールソフトウェアによって検出されました。	RBU が正しくインストールされているか確認してください。それでもエラーが発生する場合、ツールの保守を行ってください。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2086	エラー	ツール停止	ツールモーターが停止しています。	ツールの保守を行います。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2087	警告	ツールモーター電流高	ツールのモータの電流限度を超えており、ツールがロックされています。ツールはフェールセーフモードに入ります。 SRB、TBP、およびIxBツールにのみ有効です。		ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2088	警告	ツールバッテリー電流高	ツールバッテリー電流が高過ぎます。 SRB、TBP、およびIxBツールにのみ有効です。		ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2089	警告	ツールドライブ電圧低	ツールのドライブ電圧が監視されている電圧下限値を下回っています。 SRB、TBP、およびIxBツールにのみ有効です。		ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2090	警告	ツールドライブ電圧高	ツールのドライブ電圧が監視されている電圧上限値を上回っています。 SRB、TBP、およびIxBツールにのみ有効です。		ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2091	警告	ツールメインボードエラー	ツールメインボード内部エラー。 SRB、TBP、およびIxBツールにのみ有効です。		ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2092	警告	ツールパワーモジュールエラー	ツールパワーモジュール内部エラー。 SRB、TBP、およびIxBツールにのみ有効です。		ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2093	警告	パルスユニットオイルレベル低	接続されたパルスツールのオイルレベルが低いです。	ツールの保守を行います。	ログディスプレイ Conf	Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2094	警告	パルスユニットオイルレベル空	接続されたパルスツールのオイルレベルが必要な動作レベル以下です。	ツールの保守を行います。	ログディスプレイ ACK Conf	Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2095	警告	ツールバッテリーの通信が失われました	ツールがバッテリーとの通信を失いました。 SRB、TBP、およびIxBツールにのみ有効です。	バッテリーが正しく挿入されていることを確認します。または、バッテリーを交換します。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2096	エラー	ツールバッテリーのソフトウェアバージョンが一致しません	ツールバッテリーソフトウェアは、ツールソフトウェアと互換性がありません。 SRB、TBP、およびIxBツールにのみ有効です。	ソフトウェアを更新してください。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2100	情報	STwrench smartHEAD が削除されました	STwrench smartHEAD が削除されました。	smartHEADを再接続し、レンチを再起動します。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	ツール
2101	警告	ロック時のレンチ締め	ツールのステータスがコントローラーによってロックされているときに、レンチによる締め付けが実行されました。	コントローラーのツールステータスがロック解除されるまでお待ちください。	ログディスプレイ Conf	Power Focus 6000 Power Focus 8	ツール
2120	警告	開始できません: ツールにアクティブなトルクトランスデューサーがありません			ログディスプレイ	Flex	ツール
2121	警告	接続されたツールではトランスデューサーが無効になっています			ログディスプレイ	Flex	ツール
2122	警告	開始できません: ツールに必要なトルクトランスデューサーがありません			ログディスプレイ	Flex IxB	ツール
2123	警告	開始できません: ツールに必要な角度トランスデューサーがありません			ログディスプレイ	Flex	ツール
2124	エラー	メイントランスデューサーのトルクトランスデューサーエラー	デュアルトランスデューサーを備えたツールのメイントルクトランスデューサーに、エラーがあることを示します。		ログディスプレイ	Flex	ツール
2125	エラー	二次トランスデューサーのトルクトランスデューサーエラー	デュアルトランスデューサーを備えたツールの二次トルクトランスデューサーに、エラーがあることを示します。		ログディスプレイ	Flex	ツール
2126	エラー	メイントランスデューサーでのツールトルクトランスデューサー校正エラー			ログディスプレイ	Flex	ツール
2127	エラー	ツールトルクトランスデューサー校正エラー			ログディスプレイ	Flex StepSync	ツール
2128	エラー	メイントルクトランスデューサー：メイントランスデューサーでシャントテストに失敗しました			ログディスプレイ	Flex	ツール
2129	エラー	メイントルクトランスデューサー：シャントテストに失敗しました			ログディスプレイ	Flex StepSync	ツール
2130	エラー	メイントルクトランスデューサー：メイントランスデューサーでゼロオフセット補正に失敗しました			ログディスプレイ	Flex	ツール
2131	エラー	メイントルクトランスデューサー：ゼロオフセット補正に失敗しました			ログディスプレイ	Flex StepSync	ツール
2132	エラー	メイントランスデューサーでのツールトルクトランスデューサーハードウェアエラー			ログディスプレイ	Flex	ツール
2133	エラー	ツールトルクトランスデューサーハードウェアエラー			ログディスプレイ	Flex StepSync	ツール
2134	エラー	ツールトルクトランスデューサーエラー: メイントランスデューサーのA/Dコンバーターのオーバーフロー			ログディスプレイ	Flex	ツール
2135	エラー	ツールトルクトランスデューサーエラー: A/D コンバーターのオーバーフロー			ログディスプレイ	Flex StepSync	ツール
2136	エラー	二次トランスデューサーでのツールトルクトランスデューサー校正エラー			ログディスプレイ	Flex	ツール
2137	エラー	ツールトルクトランスデューサーエラー: 二次トランスデューサーでシャントテストに失敗しました			ログディスプレイ	Flex	ツール
2138	エラー	ツールトルクトランスデューサーエラー: 二次トランスデューサーでゼロオフセット補正に失敗しました			ログディスプレイ	Flex	ツール
2139	エラー	二次トランスデューサーでのツールトルクトランスデューサーハードウェアエラー			ログディスプレイ	Flex	ツール
2140	エラー	ツールトルクトランスデューサーエラー: 二次トランスデューサーのA/Dコンバーターのオーバーフロー			ログディスプレイ	Flex	ツール
2202	エラー	ツールHMI過電流が発生しました	ツール HMI 過電流が検出されました。	ツールの保守を行ってください。ツール HMI を交換してください。	ログディスプレイ ACK Conf	IxB	ツール
2203	エラー	ツールフロントライトの過電流が発生しました	ツールフロントライトの過電流が検出されました	ツールの保守を行ってください。ツールフロントライトを交換してください。	ログディスプレイ ACK Conf	IxB	ツール
2204	エラー	アクセサリバスの過電流が発生しました	アクセサリバスの過電流が検出されました。	ツールの保守を行ってください。アクセサリバスを交換してください。	ログディスプレイ ACK Conf	IxB	ツール
2207	エラー	バイブレーター過電流が発生しました	バイブレーターの過電流が検出されました。	ツールの保守を行ってください。バイブレーターを交換してください。	ログディスプレイ ACK Conf	IxB	ツール
2208	警告	システムCPUの温度高	システムCPUの温度高。	ツールの温度が下がるまでお待ちください。	ログディスプレイ Conf	IxB	ツール
2209	エラー	システムCPUの温度がクリティカル	システムCPUの温度がクリティカルです。	ツールの温度が下がるまでお待ちください。	ログディスプレイ Conf	IxB	ツール
2210	エラー	対応していない電源が接続されています。締め付けは許可されません	ツールに接続されているバッテリーの電圧が低すぎます。	より高い電圧のバッテリーをツールに取り付けます。	ログディスプレイ ACK Conf	IxB	ツール
2500	エラー	テンショナープーラーバー最大数	テンショナープーラーバーを交換する必要があります。システムは使用できないようにロックされています。圧力は解放するこのみが可能です。	テンショナーをサービス組織に送って、プーラーバーを交換してください。	ログディスプレイ ACK	PFHC	ツール
2501	エラー	ポンプモーター保護アラーム	ポンプモーターの保護によりモーターが停止しました。システムは停止する必要があります。システムに圧力がかかっている場合は、手動で圧力を解放する必要があります。	システムをオフにします。圧力がかかっている場合は、機械的に圧力を解放し、ポンプを修理に出します。	ログディスプレイ ACK	PFHC	ツール
2502	エラー	ポンプモーターオイルレベル低アラーム	ポンプモーターのオイルレベルが低いため、モーターが停止しました。システムに圧力がかかっている場合は、手動で圧力を解放する必要があります。	システムをオフにします。圧力がかかっている場合は、機械的に圧力を解放してオイルを補充します。	ログディスプレイ ACK	PFHC	ツール
2503	エラー	ポンプモーター油温高アラーム	ポンプモーターの油温高。	システムの電源を切り、オイルが冷えるのを待ちます。	ログディスプレイ ACK	PFHC	ツール
2504	エラー	テンショナー圧力センサーアラーム	テンショナーの圧力センサー電子部品の故障。圧力を読み取ることも、システムに報告することもできません。	システムをオフにします。圧力がかかっている場合は、機械的に圧力を解放し、テンショナーを修理に出します。	ログディスプレイ ACK	PFHC	ツール
2505	エラー	ポンプ圧力センサーアラーム	ポンプの、圧力センサー電子機器の故障。圧力を読み取ることも、システムに報告することもできません。	システムをオフにします。圧力がかかっている場合は、機械的に圧力を解放し、ポンプを修理に出します。	ログディスプレイ ACK	PFHC	ツール
2506	エラー	予期しない時計回りの回転が検出されました	テンショニングが完了したら、圧力が解放されるのを待っている間にナットを時計回りに回転させます。結果が無効化されます。	圧力を解放し、ナットに再びテンショニング力をかけます。	ログディスプレイ Conf	PFHC	ツール
2507	エラー	予期しない反時計回りの回転が検出されました	テンショニングが完了した後、圧力が解放されるのを待っている間にナットを反時計回りに回転させます。結果が無効化されます。	圧力を解放し、ナットに再びテンショニング力をかけます。	ログディスプレイ Conf	PFHC	ツール
2508	エラー	ポンプまたはテンショナーの圧力センサーの故障	ポンプとテンショナーの圧力センサーの読み取り値の差が大きすぎます。加圧が停止します。	油圧または圧力センサーのキャリブレーションに問題があります。システムを再起動して、もう一度やり直してください。問題が解決しない場合は、お近くのアトラスコプコ販売代理店までお問い合わせください。	ログディスプレイ ACK	PFHC	ツール
2509	エラー	テンショナー圧力センサーの故障または油圧ホースの故障	テンショナーの圧力センサーは圧力を示さないものの、ポンプのセンサーが圧力上昇を読み取る。加圧が停止します。	油圧または圧力センサーのキャリブレーションに問題があります。システムを再起動して、もう一度やり直してください。問題が解決しない場合は、お近くのアトラスコプコ販売代理店までお問い合わせください。	ログディスプレイ ACK	PFHC	ツール
2510	エラー	カスタム ID の設定に失敗しました	カスタム ID の設定に失敗しました。	システムを再起動し、接続されているデバイスを確認してください。ユニットのカスタムIDが間違っている場合は、設定をやり直してください。	ログディスプレイ ACK	PFHC	ツール
2511	情報	カスタムIDが設定されました	カスタム ID の設定に成功しました。		ログディスプレイ ACK	PFHC	ツール
2512	警告	不正な形式のバーコード文字列、無視されます	スキャンされた文字列をタワーデータバーコードとして解析できませんでした。	スキャンされた文字列をタワーデータバーコードとして解析できませんでした。	ログディスプレイ ACK	PFHC	ツール
2513	エラー	ポンプ圧が検出されませんでした	システムは加圧しようとしていますが、ポンプの圧力上昇は記録されていません。原因として、三相コネクタの位相順序が正しくないことが考えられます。	システムの電源を切り、電源コネクタの位相を逆にします。	ログディスプレイ ACK	PFHC	ツール
2514	警告	テンショナー過トルクアラーム	クリックレンチにかかるトルクが高すぎます。トルクセンサーの破損の原因となります。	トルクを緩めます。	ログ	PFHC	ツール
2515	警告	テンショナー過圧アラーム	テンショナー内の圧力が高すぎます。	圧力を落とすか、圧を逃します。油圧パラメータを確認してください。	ログ	PFHC	ツール
2516	警告	予期しないポンプまたはテンショナーのファームウェアです	予期しないポンプまたはテンショナーのファームウェアバージョンが検出されました。システムを再起動してください。それでも問題が解決しない場合は、システムを実行できる可能性がありますが、予期しない動作がないか注意深く観察してください。	電源サイクルシステム	ログディスプレイ ACK	PFHC	ツール
2517	エラー	ポンプまたはテンショナーのファームウェアバージョンに互換性がありません。システムを再起動してください。システムを実行できません。	ポンプまたはテンショナーのファームウェアバージョンに互換性がありません。システムを再起動してください。システムを実行できません。	システムを再起動します。それでも問題が続く場合は、障害のあるユニットを交換してください。接続されているデバイスをチェックして、どのデバイスが接続されていないかを確認してください。	ログディスプレイ ACK	PFHC	ツール
3000	エラー	コントローラー内部ソフトウェアエラー	コントローラーのソフトウェアエラー。	サービスにご連絡ください。	ログディスプレイ ACK Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	コントローラー、ドライブ、StepSync
3001	エラー	コントローラークロックバッテリー空	内部バッテリーが寿命に近づいています。	バッテリーを交換してください。	ログディスプレイ ACK Conf	Flex Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3010	警告	システム過熱	コントローラーが過熱しています。	クールダウンしてください。	ログディスプレイ Conf	Power Focus 6000 Power Focus 8 Power Focus XC	コントローラー、ドライブ、StepSync
3011	警告	コントローラーハードウェア駆動部が過熱しています		クールダウンしてください。	ログディスプレイ Conf	Flex	コントローラー、ドライブ、StepSync
3013	警告	コントローラーの温度が高いため、使用が制限されています	温度制限値に達しました。過熱によるコントローラーのシャットダウンのリスクを減らすために、締め付けは禁止されています。	コントローラーの温度が下がるまでお待ちください。	ログディスプレイ Conf	Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3020	警告	コントローラーハードウェア障害			ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3021	警告	システム電圧の問題	DC 電圧が高すぎるか、低すぎます。		ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3022	警告	コントローラーの電圧の問題：AC入力電圧が高すぎます	DC 電圧が高すぎるか、低すぎます。	入力電圧を固定します。	ログディスプレイ	Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3023	警告	コントローラーの電圧の問題：AC入力電圧が低すぎます	DC 電圧が高すぎるか、低すぎます。	入力電圧を固定します。	ログディスプレイ	Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3024	警告	ドライブの電圧の問題：AC入力電圧が高すぎます	DC 電圧が高すぎるか、低すぎます。	入力電圧を固定します。	ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3025	警告	ドライブの電圧の問題：AC入力電圧が低すぎます	DC 電圧が高すぎるか、低すぎます。	入力電圧を固定します。	ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3030	エラー	IP アドレスがネットワーク上の他のノードと競合しています	設定された IP アドレスは、同じネットワーク上の別のデバイスによって使用されています。	デバイスのうちの 1 つの IP アドレスを変更してください。	ログディスプレイ Conf	Flex Power Focus 6000 Power Focus 8 StepSync Power Focus XC PFHC	コントローラー、ドライブ、StepSync
3031	情報	ネットワークケーブルが抜けています。	工場用ポートのキャリアが失われました（ケーブルの接続が解除されました）。	ケーブルの接続を確認してください。	ログディスプレイ Conf	Flex Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3032	情報	ペアリング開始	ツールペアリングが開始しました。		ログディスプレイ Conf	Power Focus 6000 Power Focus 8 Power Focus XC	コントローラー、ドライブ、StepSync
3033	情報	ペアリング成功	ツールペアリングが成功しました。		ログディスプレイ Conf	Power Focus 6000 Power Focus 8 Power Focus XC	コントローラー、ドライブ、StepSync
3034	情報	ペアリングに失敗しました：ツールが見つかりません	コントローラーは、無線ピアにスキャンする際にペアリングするツールを見つけられませんでした。	ツールをペアリングモードに設定し、再試行してください。	ログディスプレイ Conf	Power Focus 6000 Power Focus 8 Power Focus XC	コントローラー、ドライブ、StepSync
3035	エラー	ペアリングに失敗しました：複数のツールが見つかりました	コントローラーは、無線ピアをスキャンする際に複数のツールを見つけました。	コントローラーでペアリングモードを開始する際には、1 つのツールのみがペアリングモードになっていることを確認してください。	ログディスプレイ Conf	Power Focus 6000 Power Focus 8 Power Focus XC	コントローラー、ドライブ、StepSync
3036	エラー	ペアリングに失敗しました：通信エラー	コントローラーがペアリングプロセス中に、接続の喪失、想定外の応答、またはタイムアウトになりました。	ペアリングを複数回実施してみてください。再び失敗する場合は、ツールの保守を行います。	ログディスプレイ Conf	Power Focus 6000 Power Focus 8 Power Focus XC	コントローラー、ドライブ、StepSync
3037	情報	ペアリングに失敗しました：ツールスロットが一杯です		1つのツールスロットをクリアしてください。	ログディスプレイ Conf	Power Focus 6000 Power Focus 8 Power Focus XC	コントローラー、ドライブ、StepSync
3040	警告	非常停止	緊急停止のためにドライブが無効になりました。	非常停止をリセットします。	ログディスプレイ Conf	Flex Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3050	情報	システムクロック更新	システムクロックが更新されました。		ログ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC PFHC	コントローラー、ドライブ、StepSync
3051	エラー	システムクロックエラー	ハードウェアリアルタイムクロック（RTC）から読み出した時間が間違っています。	RTC バッテリーを変更してください。	ログディスプレイ ACK Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC PFHC	コントローラー、ドライブ、StepSync
3052	警告	リモート起動構成エラー	HW と SW リモート起動構成が一致していません。	HW ディップスイッチが選択された開始ソースと一致していることを確認してください。	ログディスプレイ Conf	Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3053	情報	ドライブが接続されました	StepSyncドライブが接続されました。		ログディスプレイ	Flex Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3054	情報	ドライブが切断されました	StepSyncドライブが切断されました。		ログディスプレイ	Flex Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3055	警告	モード構成エラー	選択したモードが誤って構成されると生成されます。たとえば、同じボルト番号または同じチャンネルの2つのボルトの構成、不完全モード構成など。	モード構成エラーについては、ToolsTalk2 を確認してください。	ログディスプレイ	Flex StepSync	コントローラー、ドライブ、StepSync
3056	警告	開始できません: ツールまたはドライブがありません	使用されているチャンネルにドライブやツールがない場合に生成されます。	HMIのチャンネルメニューを確認してください。喪失したドライブまたはツールを接続します。	ログディスプレイ	Flex StepSync	コントローラー、ドライブ、StepSync
3057	情報	開始できません: チャンネルはすでに使用されています	必要なチャンネルが別の仮想ステーションに割り当てられる場合に生成されます。		ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3058	情報	モードが選択されていません		モードを選択します。	ログディスプレイ	Flex StepSync	コントローラー、ドライブ、StepSync
3059	警告	アトラスコプコのライセンスマネージャーへの接続に失敗しました	コントローラーが、ローカルのライセンスマネージャーに接続してライセンスを取得するのに失敗したことを示します。	ローカルネットワークを検証してください。再び失敗する場合は、コントローラーの整備を行います。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3061	警告	開始できません: 信号低を有効にします			ログディスプレイ	Flex StepSync	コントローラー、ドライブ、StepSync
3062	警告	開始できません: 信号高を停止します			ログディスプレイ	Flex StepSync	コントローラー、ドライブ、StepSync
3063	警告	開始できません: すべてのチャンネルが禁止されました	すべてのチャンネルが禁止されているため、締め付けを開始することができません。	少なくとも1つのチャンネルを禁止しないように設定します。	ログディスプレイ	Flex StepSync	コントローラー、ドライブ、StepSync
3064	警告	キャリア番号に問題があります	FlexCarrierの16進スイッチがゼロに設定されています。	スイッチをゼロ以外の値に切り替えます。	ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3065	警告	キャリアの非常停止設定プラグのタイプが間違っているか、見つかりません	キャリアに非常停止構成プラグがないか、プラグのタイプが間違っています。	正しいプラグタイプを挿入してください。	ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3066	警告	キャリア電圧入口: 三相ACなし			ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3067	警告	キャリア電圧入口: 1つのAC相がありません			ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3068	警告	キャリア：内部24 VDC電源装置が故障しています			ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3069	警告	キャリア24電圧出力ポートが過電流により無効になっています		システムをリセットします。	ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3070	警告	キャリア、PF6 FlexControlケーブル出力でハードウェアエラー		システムをリセットします。	ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3071	警告	キャリア、PF6 FlexControlケーブル入力でハードウェアエラー		システムをリセットします。	ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3072	警告	短絡による緊急停止 24 VDC 電源障害			ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3073	警告	開始できません: システムが非常停止しました	複数のスピンドルを割り当てる場合、このイベントは非常停止のために「preStartCheckFailed」によって呼び出されます。	非常停止をリセットします。	ログディスプレイ	Flex StepSync	コントローラー、ドライブ、StepSync
3074	警告	キャリア過熱			ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3075	警告	キャリア温度 OK			ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3076	警告	キャリア：内部24 VDC電源が過負荷です	内部PSUからの電流出力が高すぎます。	PSUから電力供給を受けている他のキャリアを切断します。24 VDCを使用して外部機器をすべて取り外します。	ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3077	警告	キャリア：内部24 VDC電源電圧値超過	内部PSUからの電圧出力が高すぎます。	キャリアを交換してください。	ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3078	警告	キャリア：内部24 VDC電源電圧値過小	内蔵PSUからの電圧出力が低すぎます。	キャリアを交換してください。	ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3079	警告	キャリアへの外部供給：24VDC過電圧	バックアップ入力電圧が27VDCを超えています。	バックアップ入力電圧を調整します。	ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3080	警告	キャリアへの外部供給：24VDC不足電圧	バックアップ入力電圧が19VDC未満です。	バックアップ入力電圧を調整します。	ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3081	警告	キャリア電圧入口: 三相AC過電圧	入力電圧が高すぎます。	入力電圧を下げます。400VACまたは480VACである必要があります。	ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3082	警告	キャリア電圧入口: 三相AC不足電圧	入力電圧が低すぎます。	入力電圧を上げます。400VACまたは480VACである必要があります。	ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3083	エラー	Anybus/Profisafe モジュールファームウェアの間違い			ログディスプレイ	Flex Power Focus 6000 Power Focus 8 StepSync	コントローラー、ドライブ、StepSync
3084	エラー	ソフト PLC ランタイムエラー	eCLR が制御不能な方法で終了しました。		ログディスプレイ Conf	Flex Power Focus 6000 Power Focus 8 StepSync	コントローラー、ドライブ、StepSync
3085	警告	キャリア：ファンモジュールが故障しています			ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3086	警告	キャリア：ファンモジュールの部分故障			ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3087	警告	キャリア：左ファンモジュールの故障			ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3088	警告	キャリア：左ファンモジュールの部分故障			ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3089	警告	キャリア：右ファンモジュールの故障			ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3090	警告	キャリア：右ファンモジュールの部分故障			ログディスプレイ	Flex	コントローラー、ドライブ、StepSync
3096	警告	携帯電話の信号強度低	移動体通信接続の RSSI 値が、定義されたしきい値である -98 dBm を下回っています。	ツールを移動体通信アンテナに近づけると、接続が強化され、データの損失を防ぎます。	Conf	IxB	コントローラー、ドライブ、StepSync
3097	警告	携帯電話の接続が失われました	システムが移動体通信ネットワークへの接続を失いました。	ツールを移動体通信アンテナに近づけます。移動体通信接続の接続設定を確認して、引き続き正しい APN が構成されていることを確認します。移動体通信ネットワークに問題がないか確認してください。	ログディスプレイ Conf	IxB	コントローラー、ドライブ、StepSync
3100	警告	モード構成が存在しません			ログディスプレイ	Flex StepSync	コントローラー、ドライブ、StepSync
3150	エラー	ソフトウェアIAMの非互換性	IAMはコントローラーにインストールされたソフトウェアと互換性がありません	IAM を交換してください。	ログディスプレイ ACK	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3160	エラー	新しくインストールされたソフトウェアのライセンス認証に失敗しました	ライセンス認証中に問題が発生しました。新しくインストールされたソフトウェアが起動すると、以前に動作していたソフトウェアへのフォールバックが発生する。このエラーは、ソフトウェアのインストール中にのみ起こり、新しいソフトウェアが 3 回起動できなかった場合に発生します。	エクスポートして、アトラスコプコまでご連絡ください。インストールしようとしているソフトウェアのバージョンと、機能しているソフトウェアのバージョンを書き留めてください。	ログディスプレイ ACK	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3161	エラー	予期しないソフトウェアパーティションで開始されました。	コントローラーは、予期されたソフトウェア側ではなく、非アクティブなソフトウェア側で起動しました。	ソフトウェア情報を書き留めます（コントローラーのホーム画面で、[コントローラー] > [ソフトウェア]を選択します）。コントローラーを再起動して、再起動時に正しいソフトウェアで実行されていることを確認してください。エラーが続く場合は、エクスポートしてアトラスコプコまでお問い合わせください。	ログディスプレイ ACK	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3500	エラー	一般ライセンスマネージャーエラー	使用されている機能管理システムで不整合が検出されました。	アトラスコプコの代理店までご連絡ください。	ログディスプレイ ACK	IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3501	エラー	ライセンスマネージャー同期エラー			ログディスプレイ ACK	IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3502	情報	ライセンスマネージャー同期完了				IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3503	警告	ライセンスマネージャーー：別のソースが使用中	ライセンスは別のソースによって使用されています。	ライセンスの割り当てを確認してください。	ログディスプレイ	IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3504	警告	ライセンスマネージャーーの再起動が必要です		ライセンスマネージャーーを再起動してください。	ログディスプレイ	IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3505	情報	USB ライセンスの同期が開始しました			ログ	Power Focus 6000 Power Focus 8 Power Focus XC	コントローラー、ドライブ、StepSync
3506	エラー	USB ライセンスの同期エラー			ログ	Power Focus 6000 Power Focus 8 Power Focus XC	コントローラー、ドライブ、StepSync
3507	情報	USB ライセンスの同期が終了しました			ログ	Power Focus 6000 Power Focus 8	コントローラー、ドライブ、StepSync
3508	情報	1つまたは複数のライセンスの有効期限が近づいています。ライセンスサーバーが構成されていることを確認してください		ライセンスを更新します。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3511	警告	ライセンスの1つに異なるライセンス定義があります	使用するライセンスで不整合が検出されました。	アトラスコプコの代理店までご連絡ください。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3550	警告	ライセンスがありません		正しいライセンスをインストールしてください	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
3551	警告	ライセンスにより無線通信が無効になっています		仮想ステーションからスタンドアロンライセンスの割り当てを解除します。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	コントローラー、ドライブ、StepSync
4010	情報	ツールがデジタル入力によりロックされました。	ツールは、デジタル入力信号によってロックされました。		ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	締め付け工程
4011	情報	Open Protocolによるツールのロック	ツールはOpen Protocolによってロックされています。		ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	締め付け工程
4012	情報	フィールドバスによってロックされたツール	ツールは、フィールドバスによってロックされました。		ログディスプレイ Conf	Flex Power Focus 6000 Power Focus 8 StepSync Power Focus XC	締め付け工程
4013	情報	ソケットセレクタによってロックされているツール	ソケットセレクタが仮想ステーションから切断されると、ツールがロックされます。	マスターアンロックでロック解除	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4014	情報	ツールがソフト PLC によってロックされています	ソフト PLC 信号によってツールがロックされています。	マスターアンロックでロック解除	ログディスプレイ Conf	Flex Power Focus 6000 Power Focus 8 StepSync Power Focus XC	締め付け工程
4015	情報	緩め無効	締め付けプログラムで緩めが無効になっています。		ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	締め付け工程
4016	情報	締め付け無効			ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	締め付け工程
4017	情報	緩めが構成されていません	選択された締め付けプログラムで緩めが構成されていません	異なる締め付けプログラムを選択してください。	ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	締め付け工程
4020	情報	NG締め付けけが多すぎます	バッチ内の連続NG締め付けの最大値を超えています。		ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	締め付け工程
4025	情報	締め付けプログラムが選択されていません	締め付けプログラムが選択されていません。	締め付けプログラムまたはバッチシーケンスを選択します。	ディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4030	情報	バッチシーケンスが中止されました	バッチシーケンスが中止されました。		ログ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC PFHC	締め付け工程
4031	情報	バッチシーケンスを完了する最長時間に達しました			ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	締め付け工程
4032	情報	最初の締め付けを完了する最長時間に達しました			ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	締め付け工程
4035	情報	ライン制御によりロック			ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4040	情報	代替識別子によりロックされました	代替識別子によりツールがロックされました。		ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4050		無効なソケット構成	複数のソケットに締め付けプログラムが割り当てられています。	複数のソケットに締め付けプログラムが割り当てられています。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4060	情報	ツールがバッチ完了でロックされました	バッチシーケンス完了でフラグツールロックを使用してバッチを実行すると、ユーザーがトリガーを押した際にこのイベントが生成されます。	完了で信号のロック解除ツールを使用してロックを解除します。	ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	締め付け工程
4070	情報	プロセスが手動モードに入りました	仮想ステーションで手動モードが起動していることを示します。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4071	情報	プロセスが自動モードに入りました	仮想ステーションで自動モードが起動していることを示します。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4072	情報	テストボルト			Conf	Flex StepSync	締め付け工程
4073	情報	ツールのゼロ位置が更新されました	ツールのゼロ位置が信号を使用して設定されていることを示します。		Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	締め付け工程
4100	警告	識別子は受け入れられません：文字列の長さが無効です			ディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	締め付け工程
4101	警告	文字列の選択に失敗しました：複数の一致			ディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	締め付け工程
4102	警告	文字列の選択に失敗しました：一致するものが見つかりませんでした			ディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	締め付け工程
4103	警告	識別子は受け入れられません：同じ文字列がすでに受信されています			ディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	締め付け工程
4104	警告	識別子は受け入れられません：一致するものが見つかりませんでした			ディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	締め付け工程
4500	情報	結果ドライブエラー	内部ドライブエラーまたはドライバ喪失が検出されました。		Conf	Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4501	情報	結果リヒット	リヒット検出がオンのときにすでに締め付けたボルトを締め付ける試み。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4502	情報	結果ソフトスタートトルク低	最小レベル未満のソフトスタートトルク。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4503	情報	結果ソフトスタートトルク高	最大レベル超過のソフトスタートトルク。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4504	情報	結果セルフタップトルク高	セルフタップトルク最大レベルを超過しました。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4505	情報	結果セルフタップトルク低	最小限度未満のセルフタップトルク。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4506	情報	結果安全トルク低	トルクセンサーを正しく取り付けるための自動的に計算したトルク値。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4507	情報	結果ランダウントルク高	最大レベル超過のランダウントルク。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4508	情報	結果ランダウン角度高	最大レベル超過のランダウン角度。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4509	情報	結果ランダウン時間高	最大制限超過のランダウン時間。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4510	情報	結果ランダウン時間低	最小制限未満のランダウン時間。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4511	情報	結果ランダウントルク低	最小レベル未満のランダウントルク。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4512	情報	結果ランダウン角度低	最小レベル未満のランダウン角度。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4513	情報	結果最終トルク高	最大レベル超過の最終ステップトルク。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4514	情報	結果最終角度高	最大レベル超過の最終ステップ角度。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4515	情報	結果最終トルク低	最小レベル未満の最終ステップトルク。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4516	情報	結果最終角度低	最小レベル未満の最終ステップ角度。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4517	情報	結果締め付けタイムアウト	締め付け時間制限が超過しました。一般的な締め付け戦略での、最大締め付け時間は30秒です。マルチステップの最大締め付け時間は、ステップ制限の最大時間によって異なります。エラーコードは締め付け段階によって異なります。	締め付けの再実行。	Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4518	情報	結果トリガー喪失	ターゲットに達する前にツールトリガーがリリースされました。一般的な締め付け戦略で、締め付け段階が終了する前にトリガーを解除することは許可されていません。マルチステップでは、特定のステップの目標に達する前にトリガーが解除されると、エラーが表示されます。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4519	情報	早期のトルク喪失	ソケットがナットから脱落しました。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4520	情報	結果最終ステップ前にターゲットに到達	締め付けプログラムの最終ステップの前にターゲットトルクに達しました。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4521	情報	結果ポストビュートルク低	最小レベル未満のポストビュートルク。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4522	情報	結果ポストビュートルク高	最大レベル超過のポストビュートルク。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4523	情報	結果ポストビュートルク間隔に達していません	ポストビュートルク間隔に達していません。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4524	情報	結果トルク補正間隔に達していません	ランダウン終了前にトルク補正間隔角度に達していません。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4525	情報	ツールの動き超過の結果です	NG 締め付け詳細状態から。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4526	情報	結果 SafetyCurrMon センサー不一致	電流監視エラー。			IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4527	情報	ツールの動き超過の結果です				IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4538	情報	結果最終監督トルク低	最終監督トルクに達しませんでした。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4543	情報	結果スナッグモニター高	レンチ専用。モニターが着座レベルを超えていることを検出しました。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4545	情報	結果残留トルクなし	レンチ専用。残留トルクがしきい値未満です。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4546	情報	結果過速度	レンチ専用。レンチジャイロが、速度が速いために角度を測定できませんでした。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4547	情報	結果有効な緩め	レンチ専用。レンチが予期しない緩めを検出しました。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4548	情報	結果最終が目標未満	最終トルクが、締め付けプログラムで設定されたターゲットトルク未満です。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4549	情報	TurboTight 時間制限超過			Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4550	情報	結果ランダウンパルス高	ランダウンパルスの最大数を超えました。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4551	情報	結果ランダウンパルス低	ランダウンパルスの最小数に達する前にランダウンが完了しました。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4552	情報	結果最終パルス高	パルスの最大数を超えました。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4553	情報	結果最終パルス低	パルスの最小数に達する前に締め付けが完了しました。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4554	情報	シャットオフ高時の電流	シャットオフ時の電流が電流上限を超えました。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4555	情報	シャットオフ低時の電流	測定されたシャットオフ電流が電流下限未満でした。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4556	情報	未分類のマルチステップエラー	マルチステップ構成のエラー。多くの場合はツール検証に関するエラーです。		Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4557	情報	結果は過負荷です			Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	締め付け工程
4600	警告	バッチ締め付けと組み合わせて使用されたデータドロップまたはデータ保持。信号には効果がありません。		データドロップとデータ保持は、バッチ制御なしのワークタスクでのみサポートされます。信号を使用する必要がある場合は、別のワークタスクを選択してください。		Flex StepSync	締め付け工程
4601	情報	データ保持が有効：信号が低になると、締め付け結果が送信されます。				Flex StepSync	締め付け工程
4602	情報	データドロップが有効：締め付け結果が破棄されます				Flex StepSync	締め付け工程
5010	警告	無効な締め付けプログラムパラメータ値	選択した締め付けプログラムのパラメータが無効です。	パラメータの値を見つけて変更するには、選択した締め付けプログラムの構成をチェックしてください。	ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC PFHC	プログラム構成
5011	警告	ツールでプログラムストレージを準備できませんでした	STB ツールで現在のプログラムストレージサイズを読み取ったり、更新された (または新しく選択された) 締め付けプログラムを STB ツールにダウンロードするためのプログラムストレージを準備したりすることはできません。	サポートされているソフトウェアバージョンについては、STB ツールを確認してください。 STB ツールを再起動します。締め付けプログラムを再度選択します。ネットワーク接続でデータの整合性と品質を確認します。	ログディスプレイ Conf	Power Focus 6000 Power Focus 8 Power Focus XC	プログラム構成
5020	情報	メイントリガーは有効な開始ソースではありません	プッシュスタートのみ構成され、ユーザーがメイントリガーを押した場合のみ生成されます。ユーザーがプッシュスタートを押すまでに生成されます。	プッシュスタートを押してツールを開始します。	ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	プログラム構成
5030	情報	締め付けプログラムの複雑度がツールの容量を超えています	選択された締め付けプログラムが、使用している STB ツールに複雑すぎます。ツールはロックされます。	締め付けプログラムの複雑性を低下させるか、別のプログラムを選択してください。	ログディスプレイ Conf	Power Focus 6000 Power Focus 8 Power Focus XC	プログラム構成
6010	情報	接続アクセサリ	アクセサリがコントローラーに接続されました。		ログディスプレイ ACK Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	アクセサリ
6020	情報	未接続アクセサリ	アクセサリがコントローラーから切断されました。		ログディスプレイ ACK Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	アクセサリ
6021	警告	フィールドバスオフライン	フィールドバスとの通信がありません。		ログディスプレイ ACK Conf	Flex Power Focus 6000 Power Focus 8 StepSync Power Focus XC	アクセサリ
6030	警告	アクセサリアドレスが競合しています	同一アドレスのアクセサリが複数接続されています。	アクセサリのアドレスを変更します。	ログディスプレイ ACK Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	アクセサリ
6040	警告	アクセサリ通信エラー	アクセサリの断続的通信エラーが発生しました。	ケーブルとコネクタを確認します。	ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	アクセサリ
6041	警告	フィールドバスエラー	フィールドバスとの通信エラー。		ログディスプレイ ACK Conf	Flex Power Focus 6000 Power Focus 8 StepSync	アクセサリ
6042	警告	フィールドバスモジュールの不一致	インストールされたフィールドバスモジュールが構成されたモジュールと一致しません。	インストールされているモジュールと一致するように構成を変更するか、インストールされているモジュールを正しいものと交換してください。	ログディスプレイ ACK Conf	Flex Power Focus 6000 Power Focus 8 StepSync	アクセサリ
6043	警告	フィールドバス出力バッファオーバーフロー	フィールドバス通信に使用されている出力バッファが使い果たされ、バッファのオーバーフローが発生しました。1つ以上の信号更新が破棄されました。	フィールドバス通信とフィールドバス診断（使用されている場合）を停止して、バッファを回復します。このイベントが頻繁に発生する場合は、PLCプログラムを含むフィールドバス通信の設定を確認してください。更新間隔と比較して更新が多すぎると、このシナリオが発生する可能性があります。	ログディスプレイ ACK Conf	Flex Power Focus 6000 Power Focus 8 StepSync	アクセサリ
6044	警告	フィールドバスプロバイダーIDの不一致	インストールされているフィールドバスモジュールはサポートされていません。	サポートされているAtlas Copcoフィールドバスモジュールを接続します。	ログディスプレイ ACK	Power Focus 8	アクセサリ
6050	情報	間違ったソケットが選択されました	ソケットが選択されていないか、間違ったソケットが選択された場合に生成されます。		ログディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	アクセサリ
6090	警告	バーコードスキャナが特定できませんでした	固有のシリアル番号が見つからない場合。	バーコードリーダーのデバイスを構成します。	ログディスプレイ ACK Conf	Flex Power Focus 6000 Power Focus 8 StepSync Power Focus XC PFHC	アクセサリ
7010	情報	表示するメッセージのテキスト	メッセージを表示する一般的イベントです。		ディスプレイ ACK Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC PFHC	メッセージ
8200	情報	シリアルポートを開くことができませんでした	使用するシリアルポートを開くことができませんでした。	シリアルポートの接続を確認してください。	ディスプレイ Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	その他
8300	警告	オープンプロトコルクライアントの通信がタイムアウトしました	オープンプロトコルクライアントへの通信がタイムアウトしました。予想される時間内にキープアライブメッセージまたはコマンドは送信されませんでした。	コントローラーのネットワーク接続を確認します。ネットワークセットアップ（ファイアウォールとスイッチ）を確認します。クライアント側のアプリケーションソフトウェアを確認します。	ログディスプレイ Conf	Flex IxB Power Focus 6000 Power Focus 8 StepSync Power Focus XC	その他
8214	エラー	EHMI ソフトウェアバージョンが一致していません	EHMIソフトウェアのバージョンがコントローラーとの互換性において一致しません。	EHMIのソフトウェアバージョンを更新してください。	ログディスプレイ ACK Conf	IxB Power Focus 6000 Power Focus 8 Power Focus XC	その他

Conf - イベントコードのリスト

[イベントの構成]ページからイベントを構成できるかどうかをユーザーに通知します。

次に利用可能 - イベントコードのリスト

イベントコードが利用可能な製品のリスト。

グループ - イベントコードのリスト

イベントコードが属するグループ。

イベントの説明

イベントの簡単な説明と、それが起こった理由。

手順 - イベントコードのリスト

該当する場合、手順には、イベントを消去する方法についての指示が含まれます。

ログ - イベントコードのリスト

イベントがイベントログに保存されるかどうかをユーザーに通知します。このリストの値はデフォルト値です。

ディスプレイ - イベントコードのリスト

イベントが画面で表示されるかどうかをユーザーに通知します。このリストの値はデフォルト値です。

Ack - イベントコードのリスト

続行する前にイベントを確認しなければならないかどうかをユーザーに通知します。このリストの値はデフォルト値です。

イベントコード

一意のイベント番号。

イベントの種類 - イベントコードリスト

イベントの種類：情報、警告、およびエラー。

イベント名

イベントの簡単な名前

NG 率の表示中

NG 率を表示するには：

ホームメニューの [レポート] に移動し、左側のペインで [NG 比率] を選択します。
10件の最高NG締め付けプログラムを表示ヲン選択します

SPC - 統計的プロセス制御

内蔵 SPC 機能の目的は、オペレーターまたは品質管理スタッフに、標準の SPC ルールに従って組立工程の安定性と能力を判断できるデータを提供することです。
ツールの SPC 機能を構成することにより、外部ソフトウェアを必要とせずに簡単にツール上で直接作業を行うことができます。
ツール内のプログラムモニターは SPC 変数として使用できるため、ツールによって制御される変数のみがシステムの性能を示すように指定する必要があります。その他の変数は、主に他のプロセスの結果を示します。たとえば、トルク値がジョイントに適用される場合、最終トルク値のSPCと関連する結果（CpやCpkなど）は、そのジョイントでのツールパフォーマンスを示します。

統計計算は、ツールに保存されている古いデータに基づきます。

本セクション内

SPCパラメーターの構成

ホームメニューの [レポート] に移動し、左側のペインで [統計] を選択します。
[SPC構成] ウィンドウで、次のパラメーターを入力して、ツールに保存されている結果を収集します：
- サブグループ数：統計計算の基となるサブグループの数を入力します。
  結果の数（サブグループの数×サブグループサイズ）は、2～500の範囲になります。
- サブグループサイズ： SPCチャートの各ポイント（サブグループ内のテストの平均値）を定義するために必要なテスト（サンプル）の数を入力します。
  サブグループサイズの範囲は2～25です。
- 頻度：新しいサブグループの収集を開始する頻度を入力します。
  頻度は、サブグループサイズ以上である必要があります。

  たとえば、頻度が8でサブグループサイズが5の場合、最初の5つのデータ（結果）がサブグループに使用されます。頻度 = 8であるため、次のサブグループは8番目以降のデータ（結果）の検討を開始し、以下同様にループします。

SPC変数の構成

ホームメニューの [レポート] に移動し、左側のペインで [統計] を選択します。
右上隅にあるプラスアイコンを選択します。
SPC変数ウィンドウに新しい変数が表示されます。
[名前]ボックスに、変数の名前を入力します。
変数の名前は、 SPC変数ウィンドウの見出しとなります。
締め付けプログラムを選択します。
[締め付けプログラム] ウィンドウが表示され、ツールに保存され、統計計算に使用できるすべてのマルチステップ締め付けプログラムが一覧表示されます。
新しい変数のマルチステップ締め付けプログラムを選択します。
仮想ステーションを選択します。
[仮想ステーション]ウィンドウが表示されます。
結果を使用する仮想ステーションを選択します。
統計は、次のライセンスタイプが割り当てられた仮想ステーションによって作成された結果に基づいています。
- プロセス制御
[モニター]を選択します。
[モニター]ウィンドウが表示されます。
SPC 計算の基になる次のプログラムモニターで、いずれかのプログラムを選択します：
- ステップモニターピークトルク
- ステップモニター角度
- 最終トルク
- 最終角度
- プログラムモニタートルク
- プログラム監視角度
ユーザーがステップモニターのピークトルクまたはステップモニターの角度を選択した場合は、[ステップ番号]ボックスに、値を読み取る締め付けプログラムの必要なステップ番号を入力します。
ユーザーが結果レポーターを使用する場合、次のモニター値に影響を与える可能性があります。最終トルクおよび最終角度。
[制限の編集]を選択します。
[変数の構成]ウィンドウが表示されます。
結果の計算と分析では、対象となる値ごとに次の制限を設定します。

[許容誤差限界値]ウィンドウで、以下の制限を設定します (プロセス機能の計算に使用するCpおよびCpk)。

許容誤差の上限（UTL）：製品属性の最大許容値を識別するユーザー定義数量。
許容誤差の下限（LTL）：製品属性の最小許容値を識別するユーザー定義数量。

[管理限界]ウィンドウで、自動計算スイッチを有効または無効にします。
自動計算スイッチが[はい]に設定されている場合、管理限界は自動的に計算されます。
自動計算スイッチが[いいえ]に設定されている場合は、次の制限を設定します：

平均-上側管理限界：プロセス平均の上に水平破線として表示される統計的に決定された測定値。一般に、プロセス測定値の標準偏差の 3 倍であると考えられています。
平均-下側管理限界：プロセス平均の下に水平破線として表示される統計的に決定された値。一般に、プロセス測定値の標準偏差の 3 倍であると考えられています。
範囲-上側管理限界：プロセス平均の上に水平破線として表示される統計的に決定された測定値。一般に、プロセス測定値の標準偏差の 3 倍であると考えられています。
範囲-下側管理限界：プロセス平均の下に水平破線として表示される統計的に決定された値。一般に、プロセス測定値の標準偏差の 3 倍であると考えられています。
シグマ-上側管理限界：プロセス平均の上に水平破線として表示される統計的に決定された測定値。一般に、プロセス測定値の標準偏差の 3 倍であると考えられています。
シグマ-下側管理限界：プロセス平均の下に水平破線として表示される統計的に決定された値。一般に、プロセス測定値の標準偏差の 3 倍であると考えられています。

[機能]ウィンドウで、次の制限を設定します。

Cp ：Cp指数は、工程能力を示します。これは、プロセスの広がりが許容幅内に入る回数です（許容誤差の上限-許容誤差の下限）。Cpの値が高いほど、プロセスは良好です。
Cpk： Cpk指数は、位置に対して補正された工程能力を示します。プロセス設定が許容誤差の中央を基準にして中央から大きく外れている場合、高いCp指数を持つことは有用ではありません。したがって、Cpk指数が高いということは、許容幅に対して小さな広がりで良好なプロセスがあり、その幅内で中央位置に良好に配置されていることを意味します（許容誤差の上限-許容誤差の下限）。CpkがCpと等しい場合、プロセスは許容範囲のちょうど中央で生成されるように設定されています。

統計情報の計算

ホームメニューの [レポート] に移動し、左側のペインで [統計] を選択します。
[SPC構成] ウィンドウで、ツールに保存された結果を収集するためのパラメーター（サブグループの数、サブグループのサイズ、および頻度）を入力します。
右上隅にあるプラスアイコンを選択します。
SPC変数ウィンドウに新しい変数が表示されます。
新しいSPC変数を構成します。
[SPC変数]ウィンドウで、[計算]を選択します。
データは、コントローラーに格納されている履歴結果から収集され、[SPC構成]ウィンドウおよび[SPC変数] ウィンドウで設定された基準に合わせて配置されます。対象の値は、[SPC構成]ウィンドウで設定されたサイズのサブグループに収集されます。コントローラーで収集された締め付け結果は、統計計算に使用されます。

削除された締め付けプログラムまたは仮想ステーションからの結果の統計を計算することはできません。ただし、結果がツールに格納されている場合を除きます。

統計を計算できるのは、一度に1人のユーザーのみです。

統計の式

サブグループ内のデータは、次のように計算されます：

平均：
範囲= R = max（X _i ）-min（X _i ）、ここで i = 1 ... n
サブグループの標準偏差：
標準偏差の全体の合計：

ここで、N = 観測値の総数。

計算に使用するサブグループの指定数が収集されると、SPC関数は計算を開始し、統計の安定性を判断します。
計算は、次の手順で実行されます：（m = サブグループの数）

平均値の平均の計算：
範囲の平均の計算：
標準偏差の平均の計算：
シグマに関するプロセス能力CpおよびCpkの計算：

ここで、
- は、観測された特性値の全体的な算術平均です。
- UTLは許容誤差の上限です。
- LTLは許容誤差の下限です。
- シグマ推定は、サブグループ内の平均平方標準偏差です。
範囲に関するプロセス能力CpおよびCpkの計算：

正規分布の場合、 su = sl = 3です。

[SPC構成]ウィンドウで[自動計算]スイッチが[はい]に設定されている場合の管理限界の計算：

X-bar R（平均）
X-bar R（範囲）

X-bar S（平均）
X-bar S（シグマ）

A₂、A₃、D₃、D ₄、B₃、およびB₄は定数です（詳細については、「SPC計算定数」の段落を参照してください）。

SPC計算定数

サブグループサイズ	標準偏差推定のための除数	管理限界係数
		Xbar R			Xbar S
		A2	D3	D4	A3	B3	B4
n	d2	A2	D3	D4	A3	B3	B4
2	1.128	1.880	-	3.267	2.659	-	3.267
3	1.693	1.023	-	2.574	1.954	-	2.568
4	2.059	0.729	-	2.282	1.628	-	2.266
5	2.326	0.577	-	2.114	1.427	-	2.089
6	2.534	0.483	-	2.004	1.287	0.030	1.970
7	2.704	0.419	0.076	1.924	1.182	0.118	1.882
8	2.847	0.373	0.136	1.864	1.099	0.185	1.815
9	2.970	0.337	0.184	1.816	1.032	0.239	1.761
10	3.078	0.308	0.223	1.777	0.975	0.284	1.716
11	3.173	0.285	0.256	1.744	0.927	0.321	1.679
12	3.258	0.266	0.283	1.717	0.886	0.354	1.646
13	3.336	0.249	0.307	1.693	0.850	0.382	1.618
14	3.407	0.235	0.328	1.672	0.817	0.406	1.594
15	3.472	0.223	0.347	1.653	0.789	0.428	1.572
16	3.532	0.212	0.363	1.637	0.763	0.448	1.552
17	3.588	0.203	0.378	1.622	0.739	0.466	1.534
18	3.640	0.194	0.391	1.608	0.718	0.482	1.518
19	3.689	0.187	0.403	1.597	0.698	0.497	1.503
20	3.735	0.180	0.415	1.585	0.680	0.510	1.490
21	3.778	0.173	0.425	1.575	0.663	0.523	1.477
22	3.819	0.167	0.434	1.566	0.647	0.534	1.466
23	3.858	0.162	0.443	1.557	0.633	0.545	1.455
24	3.895	0.157	0.451	1.548	0.619	0.555	1.445
25	3.931	0.153	0.459	1.541	0.606	0.565	1.435

統計結果の表示

ホームメニューの [レポート] に移動し、左側のペインで [統計] を選択します。
[SPC構成]ウィンドウで、次のパラメーターを入力します：サブグループの数、サブグループサイズ、および頻度。
右上隅にあるプラスアイコンを選択します。
SPC変数ウィンドウに新しい変数が表示されます。
新しいSPC変数を構成します。
[SPC変数]ウィンドウで、[計算]を選択します。
統計結果を表示するには、[SPC変数] ウィンドウで [表示] ボックスを選択します。
[表示]ボックスには、統計結果が実行された日付と時刻が表示されます。
統計結果は、ヒストグラム、XBar-Rグラフ、および XBar-Sグラフを使用して表示されます。
フィルタ処理された結果に対するすべての計算が完了すると、ユーザインターフェイスと ToolsTalk 2に送信されます。
統計情報の結果は、ローカルでインターネット一時ファイルフォルダーに保存されます (ツールには保存されません)。

ヒストグラム

ヒストグラムは一連の長方形であり、それぞれの幅はクラス内の値の範囲に比例し、高さはクラスに含まれるサンプルの数に比例します。ガウス曲線は、長方形の傾向に従います。ヒストグラムは、プロセスがその中に持つ変数の数を明らかにします。
ヒストグラムは、表では容易に識別できない傾向を強調し、明確にするため、便利です。

XBar-Rグラフ

XBar-R管理図には、サブグループの平均値（XBar）と範囲（R）の両方が表示されます。これは、離散値または連続値を使用する最も一般的なタイプの管理図です。グラフのXBar部分はプロセスの平均値の変化を示し、R部分はプロセスの分散の変化を示します。
このチャートは、プロセスの平均値の変化と分散を同時に示し、プロセス内の異常をチェックするための非常に効果的な方法となるため、特に有用です。

XBar-Sグラフ

XBar-S管理図には、平均値（XBar）グラフと標準偏差（S）の両方が表示されます。
XBar-S管理図は、R(範囲)がS(標準偏差)に置き換えられる点を除いて、XBar-Rグラフと同じです。

計算統計値

この計算された統計値は、ヒストグラム、 XBar-R チャート、およびXBar-S チャートの下の情報ボックスに表示されます。

計算値は、読み取られるグラフによって異なります。

計算された統計値は次のとおりです：

最小 = 収集されたすべてのサンプル値の最小値
最大 = 収集されたすべてのサンプル値の最大値
平均 =
平均 + 3シグマ = + 3 * 標準偏差
平均 - 3シグマ = - 3 * 標準偏差
Cp（XBar-R管理図では、値は範囲に基づいており、 XBar-S管理図では値はシグマに基づきます）
Cpk（XBar-R管理図では、値は範囲に基づいており、 XBar-S管理図では値はシグマに基づきます）
中心線 = 範囲内部分、およびシグマ部分
目標（利用可能な場合はモニターの目標値）
標準偏差 = 全体の標準偏差 = 標準偏差

参考

このセクションでは、さまざまな有用な情報を見つけることができます。

用語および定義

用語	同意語	定義	注記
バッチ		同じ締め付けプログラムとソケットを使用した複数の締め付け
バッチシーケンス	シーケンス	異なる締め付けプログラムとソケットの組み合わせを使用した複数の締め付け
コントローラー機能		Soft PLC や StepSync など、コントローラー全体の機能のライセンスです。	コントローラー全体に割り当てられ、すべての仮想ステーションで使用できます。
イベント		コントローラーとツールのステータス信号
最終角度		締め付けサイクルの終了時における実際の測定角度値
最終トルク		締め付けサイクルの終了時における実際の測定トルク値
GUI		ディスプレイ上のウィンドウ、アイコン、シンボルなどのインタラクティブなグラフィカル要素からなるユーザーインターフェース
HMI	ヒューマンマシンインターフェース	ツールやコントローラーのユーザーインターフェイス	HMI として、コンピュータ Web ベースのインターフェイスやコントローラータッチスクリーンが可能です。
DC IAM	インテリジェントアプリケーションモジュール	プログラム、構成パラメーターおよび締め付け結果を含むコントローラーのリムーバブルモジュール
ライン構造		ToolsTalk の構造、フォルダーまたはサブフォルダーへのコントローラーの並べ替えおよびグループ化	ライン構造は、構造的にコントローラーの大規模グループの可視性を改善する方法です。
ポストビュートルク		ランダウン完了前にトルクの最大値と最小値を監視、検出する機能	ポストビュートルクの1つの目的は、セルフロックナットを使用することです。
締め付けプログラム	パラメーターセット	単一締め付けアクションを管理、監視し、締め付け結果を保存するためのパラメーターと値の構成
プッシュ		ToolsTalk に保存されたデータのコントローラーメモリへの転送
QIF	品質統合固定	工業用アセンブリシステムにおける締め付けで高品質とトレーサビリティを保証するナットランナ、コントローラー、アクセサリ、およびプロセス監視ツールの完全に統合されたライン	QIF はアトラスコプコで開発され、多くのジョイントが重要である自動車産業および他のアセンブリの状況で使用するのが好ましいです。QIF の概念には、プロセス監視やドキュメントが含まれています。
QIF アクセサリ		QIF で使用されるオペレーター通信とガイダンスのためのアクセサリ	アクセサリ製品は、システムとオペレーター間の通信で使用されます。例えば、スキャナ、操作パネル、スタックライト、ソケットセレクターがあります。通信は、アセンブリプロセスにおける品質とトレーサビリティを向上させます。
リヒット検出		すでに締め付けたジョイントの再締め付けの検出
回転		ツールヘッドを回転させる締め付け戦略。	回転は、主にテストやデモンストレーションのために使用されます。
ランダウン完了		ネジヘッドが表面と接触し、締め付けステップが始まった際のランダウンステップの終わり
ランダウンステップ		ボルトヘッドが表面に接するまでボルトがスレッドに入った際のステップ
スナッグ		ネジやボルトが表面に対してほぼフィンガータイト
ソケットセレクター		正しいソケットにオペレーターを誘導するために使用できるランプ付きソケットトレイからなる QIF アクセサリ
ソフトスタート		指定された回転角度で低速で締め付けを開始します	この機能は、よく管理された方法でボルトをスレッドに入れるよう助け、トリガーが押された際に不要な人間工学的ツールの動きを防止します。
スタックライト		ランプ、ボタン、スイッチ、ブザーなどのデジタル信号を介してオペレーターとコントローラー間の通信を処理する QIF アクセサリ
目標		締め付けの好ましい結果	目標はトルクか角度で表されます。
目標角度		基準点から測定した、締め付けサイクルの終了時における好ましい角度値
目標トルク		締め付けサイクルの終了時における好ましいトルク値
締め付けステップ		締め付けが所望の目標トルクもしくは目標角度に達するまでボルトヘッドが表面に到達した時点からのステップ
締め付け戦略		締め付けプロセスを継続的に管理、監視するアルゴリズム	ユーザーは、ジョイントに対して最適化された戦略を選択し、特定のパラメーターをプログラムすることができます。
仮想ステーション	仮想コントローラー	複数のコントローラーのように動作する物理コントローラーのソフトウェア抽象化	コントローラーは、それに接続されたケーブルツールを 1 つしか持つことができませんが、複数の無線ツールを持つことができます。各ツールは、それぞれ独自の仮想ステーションに接続されます。
仮想ステーションタイプ		コントローラー機能のバンドルを含むライセンス。	このライセンスは仮想ステーションの実行に必要です。
仮想ステーション機能		個々の機能のライセンス。	仮想ステーションタイプのライセンスを補完するために使用できます。

入力信号

シーケンスの中止 - 10012

バッチシーケンス中止要求が受信されると、バッチシーケンス機能は、進行中の締め付け結果を取得した後にのみバッチシーケンスを中止します。

SoftPLCでの名前：ABORT_BATCH_SEQUENCE

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

シーケンスを中止して結果をクリア - 10127

信号「シーケンスを中止して結果をクリア」を設定すると、進行中のシーケンスが中止され、「結果のクリア」に関連する信号がクリアされます。

SoftPLCでの名前： ABORT_SEQ_AND_CLEAR_RES

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

イベントの確認 - 10004

イベントの確認。

SoftPLCでの名前：ACKNOWLEDGE_EVENT

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

ツールスキャナの有効化 - 10075

外部ソースを通じてツールスキャナを有効化します。

SoftPLCでの名前：ACTIVATE_TOOL_SCANNER

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

バッチ減分 - 10002

バッチカウンタを 1 づつ減分します。

SoftPLCでの名前：BATCH_DECREMENT

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

バッチ増分 - 10001

バッチカウンタを 1 づつ増分します。

SoftPLCでの名前：BATCH_INCREMENT

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

バイパス識別子 - 10123

文字列受信シーケンスで識別子文字列をバイパスするために使用されるソースバッチ文字列。

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

締め付けプログラムのバイパス - 10008

実行中のバッチシーケンスの次の締め付けプログラムをスキップします。

SoftPLCでの名前：BYPASS_PSET

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

ダイナミックバッチサイズ - 10074

SoftPLCでの名前：DYNAMIC_BATCH_SIZE

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	整数	1	16

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：FALSE
オペレータパネル: FALSE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: FALSE
TLS タグ：FALSE
入出力拡張器: FALSE

外部 OK - 10063

SoftPLCでの名前：EXTERNAL_OK

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

ダイナミックバッチサイズのID - 10073

SoftPLCでの名前：DYNAMIC_BATCH_SIZE_TPID

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	整数	1	16
TreatZeroAsOne	状態	整数	1	16

信号の重複を避けるために、値コンバーターを定義することができます。

コンバーターは、同じ信号の複数の表現をサポートするために使用されます（たとえば、角度/トルクステータスは両方ともビット単位またはステータス文字として表すことができます）。

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：FALSE
オペレータパネル: FALSE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: FALSE
TLS タグ：FALSE
入出力拡張器: FALSE

ロック緩め - 20003

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス：FALSE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

ロックの締め付け - 20002

ツールがデジタル入力により締め付けのためにロックされました。

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス：FALSE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

高でロックツール有効 - 20004

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス：FALSE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

低でロックツール有効 - 20061

この信号が低いときにツールをロックします。

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス：FALSE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

手動モード - 10061

手動モードで仮想ステーションを設定するために使用されます。

信号が真（高）の場合、信号101-手動モードは高です。
信号が偽（低）の場合、信号101-手動モードは低です。

SoftPLCでの名前：SET_MANUAL_MODE

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

関連情報

手動モード - 101

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

マスターロック解除 - 10005

マスターアンロックは、以下の機能や信号のロックを解除する入力信号です。

機能：

締め付けOKで緩め無効
締め付けNOKで緩め無効
締め付け無効化
最大連続 NOK
シーケンス完了でツールをロック

信号：

20001 - 保留中のイベント確認ロック
20002 - ロック締め付け
20003 - ロック緩め
20004 - 高でロックツール有効
20013 - WorkTask ロック締め付け
20014 - WorkTask ロック緩め
20015 - バッチ完了lロック
20018 - オープンプロトコルロック
20020 - フィールドバスロック締め付け
20021 - フィールドバスロック緩め
20022 - 締め付けOKで緩め無効
20023 - NG締め付けが多すぎるロック
20033 - ラインコントロールロック
20034 - 代替識別子によりツールがロックされました

SoftPLCでの名前：MASTER_UNLOCK

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

すべての識別子をリセット - 10115

ソースバッチ文字列において、文字列受信シーケンスから受信したすべての文字列識別子を一度にリセットするために使用されます。他の作業タスクでは、VIN 番号をクリアします。

SoftPLCでの名前：RESET_ALL_IDENTIFIERS

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

バッチのリセット - 10003

バッチカウンタを 0 にリセットします。バッチ OK なし（nxOK）。バッチOKが有効化された場合、無効化されます。

SoftPLCでの名前：RESET_BATCH

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

バッチシーケンスのリセット - 10053

バッチシーケンスをリセットします。完了時にツールをロックによってロックされているツールのロックを解除します。

SoftPLCでの名前：RESET_BATCH_SEQUENCE

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

双安定リレーをリセット - 10022

双安定リレー出力をリセットします。

SoftPLCでの名前：RESET_BISTABLE_RELAY

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

シーケンスステータスのリセット - 10118

バッチシーケンスの完了/OK/NGおよびシーケンス中止の信号をリセットします。

SoftPLCでの名前：RESET_SEQUENCE_STATUS

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

多すぎるNGをリセット - 10013

[多すぎるNG] ロックを受けた後にバッチをリセットします

SoftPLCでの名前：RESET_TOO_MANY_NOK

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

入力の選択 - 10020

シーケンス内のソース締め付け/バッチから締め付けプログラムを選択します。

SoftPLCでの名前：SELECT_INPUT_VALUE

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	整数	1	16
TreatZeroAsOne	状態	整数	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：FALSE
オペレータパネル: FALSE
ツール機能：FALSE
ST セレクタ：TRUE
スタックライト: FALSE
TLS タグ：FALSE
入出力拡張器: FALSE

入力ビット0を選択 - 10016

SoftPLCでの名前：SEL_INPUT_BIT_0

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス：FALSE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

入力ビット1を選択 - 10017

SoftPLCでの名前：SEL_INPUT_BIT_1

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス：FALSE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

入力ビット2を選択 - 10018

SoftPLCでの名前：SEL_INPUT_BIT_2

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス：FALSE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

入力ビット3を選択 - 10019

SoftPLCでの名前：SEL_INPUT_BIT_3

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス：FALSE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

入力ビット4を選択 - 10066

SoftPLCでの名前：SEL_INPUT_BIT_4

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス：FALSE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

入力ビット5を選択 - 10067

SoftPLCでの名前：SEL_INPUT_BIT_5

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス：FALSE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

入力ビット6を選択 - 10068

SoftPLCでの名前：SEL_INPUT_BIT_6

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス：FALSE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

入力ビット7を選択 - 10069

SoftPLCでの名前：SEL_INPUT_BIT_7

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス：FALSE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

入力ビット8を選択 - 10070

SoftPLCでの名前：SEL_INPUT_BIT_8

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス：FALSE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

入力ビット9を選択 - 10071

SoftPLCでの名前：SEL_INPUT_BIT_9

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス：FALSE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

次の識別子番号を選択 - 10116

仮想ステーションのタスクが次のように構成されている場合は、[次の識別子番号を選択]信号を使用できます。

バッチシーケンス
ソース締め付け
ソースバッチ
- 番号識別子の方法
- 文字列識別子の方法

STセレクタで構成可能な機能「次をテイク」と「前をテイク」は「次の識別子番号を選択」と「前の識別子番号を選択」の入力信号を有効にします。

仮想ステーションタスクとして選択されたバッチシーケンス

「自由な順序」スイッチが有効になっている場合、「次の識別子番号を選択」信号は、選択されたシーケンス内の異なるバッチを選択することができます。

バッチを選択する前に、バッチに識別子番号を割り当てる必要があります。バッチに識別子番号が割り当てられていない場合、「自由な順序」スイッチが有効になっている場合でも、「次の識別子番号を選択」信号では選択できません。

これにより、設定された識別子番号を持つバッチをループできます。
識別子番号が「なし」の場合、構成されている識別子番号を持つすべてのバッチが完了した後にのみ選択が可能です。

ループすることは可能ですが、0はスキップされます。バッチが完了すると、選択できなくなります。

たとえば、識別子番号1、2、4、5が割り当てられたバッチの場合、信号は次のようなループで実行されます：1、2、4、5、1、2、4…（バッチが終了していない限り）。

仮想ステーションタスクとして選択されたソース締め付け

信号は、ソース締め付けタスクで指定された締め付けプログラムのリストから、次の識別番号を選択します。
選択は、現在選択されているID番号から次に大きいID番号へと続きます。

最大の識別番号が選択されると、この信号は0を選択します。 0の後、信号は次に大きい識別子番号を選択します。

識別子番号として 0 を選択した場合、ツールはロックされます。

識別子番号がソース締め付けリストに追加されていても、締め付けプログラムが割り当てられていない場合、ソース締め付けリストをループしている間、その番号はスキップされます。

締め付けプログラムが識別番号に割り当てられており、その後締め付けプログラムのリストから削除されている場合でも、この識別子番号を選択することができます。この場合、特定の締め付けプログラムがないため、ツールはロックされます。

セレクタモードスイッチが確認に設定されている場合、ソケットセレクタを割り当てて構成する必要があります。すべての締め付けプログラムを選択できますが、プログラムを実行する前に、適切なソケットをソケットセレクターから持ち上げる必要があります。

仮想ステーションタスクとして選択されたソースバッチ

ソース > バッチシーケンス > ソースバッチで、識別子方法が番号に設定されている場合、「次の識別子番号を選択」信号は、ソースバッチタスクに表示されるシーケンスのリストからシーケンスを選択します。

0を含めてループすることは可能です。「次の識別子番号を選択」信号は、シーケンスに割り当てられた識別子番号のみを選択します。

たとえば、識別子番号が1、2、4、8の4つのシーケンスが利用可能な場合、「次の識別子番号を選択」信号が繰り返され、1、2、4、8、0、1、2 ...が選択されます。

定義されていない識別子番号は選択されません。

ソース > バッチシーケンス > ソースバッチにおいて識別子方法が文字列に設定されている場合、外部ソース（スキャナーやOpen Protocolなど）からシーケンスを選択する必要があります。「次の識別子番号を選択」信号は、選択されたシーケンス内のバッチを選択できます。

SoftPLCでの名前：SELECT_NEXT_ID_NUMBER

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：TRUE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

前の識別子番号を選択 - 10117

仮想ステーションのタスクが次のように構成されている場合は、[前の識別子番号を選択]信号を使用できます。

バッチシーケンス
ソース締め付け
ソースバッチ
- 番号識別子の方法
- 文字列識別子の方法

STセレクタで構成可能な機能「次をテイク」と「前をテイク」は「次の識別子番号を選択」と「前の識別子番号を選択」の入力信号を有効にします。

仮想ステーションタスクとして選択されたバッチシーケンス

「自由な順序」スイッチが有効になっている場合、「前の識別子番号を選択」信号は、選択されたシーケンス内の異なるバッチを選択することができます。

バッチを選択する前に、バッチに識別子番号を割り当てる必要があります。バッチに識別子番号が割り当てられていない場合、「自由な順序」スイッチが有効になっている場合でも、「前の識別子番号を選択」信号では選択できません。

ループすることは可能ですが、0はスキップされます。バッチが完了すると、選択できなくなります。

たとえば、識別子番号1、2、4、5が割り当てられたバッチの場合、信号は次のようなループで実行されます：5、4、2、1、5、4、2…（バッチが終了していない限り）。

仮想ステーションタスクとして選択されたソース締め付け

信号は、ソース締め付けタスクで指定された締め付けプログラムのリストから、前の識別番号を選択します。
選択は、現在選択されているID番号の前の小さいID番号へと続きます。

最小の識別番号が選択されると、この信号は0を選択します。 0の後、信号は次に小さい識別子番号を選択します。

識別子番号として 0 を選択した場合、ツールはロックされます。

仮想ステーションタスクとして選択されたソースバッチ

ソース > バッチシーケンス > ソースバッチで、識別子方法が番号に設定されている場合、「前の識別子番号を選択」信号は、ソースバッチタスクに表示されるシーケンスのリストからシーケンスを選択します。

0を含めてループすることは可能です。「前の識別子番号を選択」信号は、シーケンスに割り当てられた識別子番号のみを選択します。

たとえば、識別子番号が1、2、4、8の4つのシーケンスが利用可能な場合、「前の識別子番号を選択」信号が繰り返され、8、4、2、1、0、8、4 ...が選択されます。

定義されていない識別子番号は選択されません。

ソース > バッチシーケンス > ソースバッチにおいて識別子方法が文字列に設定されている場合、外部ソース（スキャナーやOpen Protocolなど）からシーケンスを選択する必要があります。「前の識別子番号を選択」信号は、選択されたシーケンス内のバッチを選択できます。

SoftPLCでの名前：SELECT_PREVIOUS_ID_NUMBER

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：TRUE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

双安定リレーの設定 - 10021

双安定リレー出力を設定します。

SoftPLCでの名前：SET_BISTABLE_RELAY

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

完了時にツールをロック解除 - 10051

「完了時にツールをロック」によってロックされているツールのロックを解除します。

SoftPLCでの名前：UNLOCK_TOOL_ON_COMPLETE

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

無効時にツールのロック解除 - 10059

SoftPLCでの名前：UNLOCK_TOOL_ON_DISABLE

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

ゼロ位置を設定 - 10135

ハンドヘルドツールの場合、入力信号ゼロ位置を設定はツールの現在の位置をホームポジションとして保持します。進行中の締め付け中に信号が送信された場合、信号はそのまま無視されます。

固定式ツールの場合、入力信号ゼロ位置を設定はツールの現在の位置をホームポジションとして保持します。信号は、仮想ステーションに関係なく、システム内のすべてのツールに影響します。信号は、進行中の締め付けの一部である固定式ツールによってそのまま無視されます。

SoftPLCでの名前： IN_EXTERNAL_SET_ZERO_POSITION

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

出力信号

バッチ完了 - 30

「バッチ完了」は、バッチが完了したときにトリガーされる出力信号です。
バッチ結果のステータス（OKまたはNG）は、バッチ完了信号には影響しません。

SoftPLCでの名前：BATCH_COMPLETED

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

バッチ完了 NG - 37

バッチは、ステータス NG で終了しました。

SoftPLCでの名前：BATCH_COMPLETED_NOK

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

バッチ完了 OK - 36

バッチは、ステータス OK で終了しました。

SoftPLCでの名前：BATCH_COMPLETED_OK

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

バッチ実行中 - 32

バッチシーケンス内のバッチが実行中であることを示します。

SoftPLCでの名前：BATCH_RUNNING

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

バッチシーケンス完了 NG - 46

バッチシーケンスは、ステータス NG で終了しました。

SoftPLCでの名前：BATCH_SEQUENCE_NOK

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

バッチシーケンス完了 OK - 45

バッチシーケンスは、ステータス OK で終了しました。

SoftPLCでの名前：BATCH_SEQUENCE_OK

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

バッチシーケンス終了 - 48

シーケンスがいつ完了したかを示します。バッチシーケンス完了OKとバッチシーケンス完了NGの両方の場合です。

SoftPLCでの名前：BATCH_SEQUENCE_COMPLETED

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	イベント	ブール値	1	1
反転	イベント	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

バッチシーケンス実行中 - 47

バッチシーケンスが実行中かどうかを示します。

SoftPLCでの名前：BATCHSEQUENCE_RUNNING

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

双安定リレー - 40

双安定リレーは、「双安定リレーの設定」と「双安定リレーのリセット」の入力によって制御される信号です。
入力「双安定リレーの設定」を受信した後、双安定リレー信号は真に設定されます。
入力「双安定リレーのリセット」を受信した後、双安定リレー信号は偽に設定されます。

「双安定リレーの設定」または「双安定リレーのリセット」が低になった場合、双安定リレーはその状態を維持します。
「双安定リレーの設定」または「双安定リレーのリセット」が高になると、双安定リレーの状態が変化します。

コントローラを再起動すると、双安定リレーはデフォルトで偽に設定されます。

SoftPLCでの名前：BISTABLE_RELAY

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

校正アラーム - 138

ツールメンテナンス構成からのキャリブレーションアラーム。ツールのキャリブレーション時期を知らせる通知を提供します。

SoftPLCでの名前：CALIBRATION_ALARM

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

緩みを確認 - 206

緩めが選択されているかどうか、開始可能かどうかを示します。つまり、緩め同期モードまたは緩めプログラムが存在し、選択されているかどうかです。

SoftPLCでの名前: CONFIRM_LOOSENING

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

コントローラスイッチオン - 42

IO Exchange の起動時に真に設定します。

SoftPLCでの名前：IO_ON

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

方向スイッチ CCW - 13

ツールの方向スイッチを反時計回り方向に回します。

SoftPLCでの名前：DIRECTION_SWITCH_CCW

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

方向スイッチ CW - 12

ツールの方向スイッチを時計回り方向に回します。

SoftPLCでの名前：DIRECTION_SWITCH_CW

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

高角度 - 10

角度の結果が高すぎます。

SoftPLCでの名前：HIGH_ANGLE

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

高トルク - 7

トルクの結果が、最大トルク範囲よりも高い。

SoftPLCでの名前：HIGH_TORQUE

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

受信識別子 - 100

SoftPLCでの名前：IDENTIFIER_RECEIVED

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

最後に受信した識別子の文字列 - 187

作業タスクで識別子を受信したときに直接設定されます。
ソースバッチ文字列の場合、スキャンプロセスのスキャンごとに設定されるため、スキャンごとに変更され、長さが一致しなくても送信されます。
文字列セットは未加工の形式であり、文字列の「保存された位置」だけではありません。
他の作業タスクの場合、この信号は有効な識別子文字列信号と同じです。

SoftPLCでの名前：LAST_RECEIVED_ID_STRING

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	文字列	8	800
IdentifierU32Hnw	状態	文字列	8	800
IdentifierU32	状態	文字列	8	800

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：FALSE
オペレータパネル: FALSE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: FALSE
TLS タグ：FALSE
入出力拡張器: FALSE

ライセンスサーバー接続が失われました - 134

アトラスコプコのライセンスサーバーへの接続が失われたか、同期に失敗したことを示します。信号は、ライセンスマネージャーの同期が正常に完了するとクリアされます

SoftPLCでの名前：LICENSE_SERVER_CONN_LOST

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

緩め無効 - 184

緩め無効は、緩めが次の信号のいずれかによって外部的にロックされたときに有効化する出力信号です：

20003 - ロック緩め
20004 - 高でロックツール有効
20033 - ラインコントロールロック
20018 - オープンプロトコルロック
20021 - フィールドバスロック緩め
20041 - Soft PLCロック緩め
20061 - 低でロックツール有効

SoftPLCでの名前：LOOSENING_DISABLED

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

緩め有効 - 185

緩め有効は、緩めが次の信号のいずれかによって外部的にロックされていないときに有効化する出力信号です：

20003 - ロック緩め
20004 - 高でロックツール有効
20033 - ラインコントロールロック
20018 - オープンプロトコルロック
20021 - フィールドバスロック緩め
20041 - Soft PLCロック緩め
20061 - 低でロックツール有効

SoftPLCでの名前：LOOSENING_ENABLED

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

緩めがロック済み - 28

緩めが無効です。

SoftPLCでの名前：LOOSENING_IS_LOCKED

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

緩め NG - 74

NG 緩みが行われました。

SoftPLCでの名前：LOOSENING_NOK

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

緩め OK - 70

OK 緩みが行われました。

SoftPLCでの名前：LOOSENING_OK

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

低角度 - 9

角度の結果が、最小角度範囲よりも低い。

SoftPLCでの名前：LOW_ANGLE

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

低トルク - 6

トルクの結果が、最小トルク範囲よりも低い。

SoftPLCでの名前：LOW_TORQUE

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

手動モード - 101

サポートされており構成されたアクセサリに、手動モードの仮想ステーションのステータスを示します

SoftPLCでの名前：MANUAL_MODE

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

最大連続 NG になりました - 35

最大干渉 NG 締め付けカウンターに達したことを示します。

SoftPLCでの名前：MAX_COHERENT_NOK_REACHED

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

オープンエンドが開放位置にあります - 89

オープンエンドツールが開放位置にあります。

SoftPLCでの名前：OPEN_END_IN_OPEN_POSITION

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス：FALSE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

オープンプロトコル切断 - 95

仮想ステーションでオープンプロトコルがオフに設定されている場合、「オープンプロトコル切断」信号は偽に設定されます。
仮想ステーションでオープンプロトコルがオンになっている場合、「オープンプロトコル切断」信号は真に設定されます。
少なくとも1つのクライアント（複数のオープンプロトコルクライアントが同じ仮想ステーションに接続可能）が接続されると、「オープンプロトコル切断」信号が偽に設定されます。

SoftPLCでの名前：OPEN_PROTOCOL_DISCONNECTED

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

プログラムの終了 - 168

この信号は、締め付けサイクルが完了したときのトルクレベルを示します。タイマー - プログラム終了タイムアウト - トルクがこのレベルを下回ると開始します。締め付けは、トルクがプログラム終了トルクのレベルを下回ったときに完了し、プログラム終了タイムアウトに達するまでその状態を保ちます。

SoftPLCでの名前：PROGRAM_END

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

プログラムの開始 - 132

締め付けサイクルの開始レベルを定義します。

SoftPLCでの名前：PROGRAM_START

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

開始準備完了 - 29

ツールが仮想ステーションに接続されており、有効な締め付けロックがなく、非常停止が有効でなく、有効な締め付けプログラムが選択されている場合、この信号は締め付けを開始できることを示します。

SoftPLCでの名前：READY_TO_START

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

ランダウン角度高 - 165

この信号は、プログラムレベルのランダウン角度が設定された角度よりも高い場合に有効化されます。

SoftPLCでの名前：RUNDOWN_ANGLE_HIGH

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

ランダウン角度低 - 166

この信号は、プログラムレベルのランダウン角度が設定された角度よりも低い場合に有効化されます。

SoftPLCでの名前：RUNDOWN_ANGLE_LOW

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

シーケンス中止済み - 160

シーケンスが中止されたかどうかを示す出力信号。

SoftPLCでの名前：SEQUENCE_ABORTED

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

サービスインジケータアラーム - 137

ツールのメンテナンスで構成されたサービスアラームは、ツールをサービスする時期をユーザーに通知するメカニズムを提供します。

SoftPLCでの名前：SERVICE_INDICATOR_ALARM

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

ソケットセレクタがロックを解除 - 20039

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

ステーション準備完了 - 71

仮想ステーションの準備がいつ完了するかを示します。

SoftPLCでの名前：STATION_READY

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

ネジ方向 CCW - 26

選択した締め付けプログラムでは、スレッド方向として反時計回りが択されています。

SoftPLCでの名前：THREAD_DIRECTION_CCW

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

締め付け無効 - 182

締め付け無効は、締め付けが次の信号のいずれかによって外部的に無効化されたときに有効化する出力信号です：

20002 - ロック締め付け
20004 - 高でロックツール有効
20033 - ラインコントロールロック
20018 - オープンプロトコルロック
20020 - フィールドバスロック締め付け
20040 - Soft PLCロック締め付け
20061 - 低でロックツール有効

SoftPLCでの名前：TIGHTENING_DISABLED

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

締め付け有効 - 183

締め付け有効は、締め付けが次の信号のいずれかによって外部的に無効化されていないときに有効化する出力信号です：

20002 - ロック締め付け
20004 - 高でロックツール有効
20033 - ラインコントロールロック
20018 - オープンプロトコルロック
20020 - フィールドバスロック締め付け
20040 - Soft PLCロック締め付け
20061 - 低でロックツール有効

SoftPLCでの名前：TIGHTENING_ENABLED

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

締め付けがロック済み - 27

締め付けは無効です。締め付けはできません。

SoftPLCでの名前：TIGHTENING_IS_LOCKED

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

締め付け NG - 4

少なくとも 1 つの締め付けの結果が指定範囲外であることを示します。

SoftPLCでの名前：TIGHTENING_NOK

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

締め付け OK - 3

締め付けの結果が指定範囲内であることを示します。

SoftPLCでの名前：TIGHTENING_OK

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

締め付け時間高 - 135

実行時間が許容最大値を超えたためにNGの締め付けが発生したかどうかを示します。

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

ツールバッテリー残量低 - 90

SoftPLCでの名前：TOOL_BATTERY_LOW

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

接続ツール - 73

ツールが仮想ステーションに接続されているかどうかを示します。

SoftPLCでの名前：TOOL_CONNECTED

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

ツール無効 - 158

ツール無効は、ツールが次の信号のいずれかによって外部的に無効化されたときに有効化する出力信号です：

20002 - ロック締め付け
20003 - ロック緩め
20004 - 高でロックツール有効
20033 - ラインコントロールロック
20018 - オープンプロトコルロック
20020 - フィールドバスロック締め付け
20021 - フィールドバスロック緩め
20040 - Soft PLCロック締め付け
20041 - Soft PLCロック緩め
20061 - 低でロックツール有効

SoftPLCでの名前：TOOL_DISABLED

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

ツール有効 - 159

ツール有効は、ツールが次の信号のいずれかによって外部的に無効化されていないときに有効化する出力信号です：

20002 - ロック締め付け
20003 - ロック緩め
20004 - 高でロックツール有効
20033 - ラインコントロールロック
20018 - オープンプロトコルロック
20020 - フィールドバスロック締め付け
20021 - フィールドバスロック緩め
20040 - Soft PLCロック締め付け
20041 - Soft PLCロック緩め
20061 - 低でロックツール有効

SoftPLCでの名前：TOOL_ENABLED

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

ツール正常性 OK - 103

ツールエラーが存在しない場合はツール正常性OKが高であり、次のいずれかのツールエラーが設定されている場合はツール正常性OKが低となります。

ツールがオーバーヒート
ツールのモーター調節が必要です。
オープンエンドが調整されていません
ツールパラメータファイルがサポートされていません。
ツールバッテリ低
ツールトリガの監督失敗
ツールケーブルがサポートされていません
ツールメモリー障害
ツールメモリが破損しています。
ツールサービス間隔が過ぎています。
ツールソフトウェアバージョンが一致していません。

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

ツール LED ミラー緑 - 98

アクセサリに表示されるツールの緑色のLEDステータス信号。

ツールのグリーンLEDがオン/点滅している場合、ツール LED ミラー緑信号はTrueに設定されます。
ツールのグリーンLEDがオフの場合、ツール LED ミラー緑信号はFalseに設定されます。

SoftPLCでの名前： TOOL_RESULT_LED_GREEN

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

ツール LED ミラー赤 - 97

アクセサリに表示されるツールの赤色のLEDステータス信号。

ツールの赤LEDがオン/点滅している場合、ツール LED ミラー赤信号はTrueに設定されます。
ツールの赤LEDがオフの場合、ツール LED ミラー赤信号はFalseに設定されます。

SoftPLCでの名前： TOOL_RESULT_LED_RED

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

ツール LED ミラー黄 - 99

アクセサリに表示されるツールの黄色のLEDステータス信号。

ツールの黄LEDがオン/点滅している場合、ツール LED ミラー黄信号はTrueに設定されます。
ツールの黄LEDがオフの場合、ツール LED ミラー黄信号はFalseに設定されます。

SoftPLCでの名前： TOOL_RESULT_LED_YELLOW

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

ツール緩め - 22

ツールが緩められていることを示します。

SoftPLCでの名前：TOOL_LOOSENING

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

ツール回転 CCW - 25

ツール回転方向が左スレッドネジで反時計回りです。

SoftPLCでの名前：TOOL_ROTATION_CCW

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

ツール回転 CW - 24

ツール回転方向が右スレッドネジで時計回りです。

SoftPLCでの名前：TOOL_ROTATION_CW

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

ツール実行中 - 23

ツールが回転中（時計回り[CW]または反時計回り[CCW]）であることを示します。

SoftPLCでの名前：TOOL_RUNNING

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

ツール締め付け - 21

ツールが締め付けられていることを示します。

SoftPLCでの名前：TOOL_TIGHTENING

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

ゼロ位置にあるツール - 210

出力信号ゼロ位置にあるツールは、ハンドヘルドツールでのみ使用できます。

出力信号ゼロ位置にあるツールは、ツールがホームポジションにあるかどうか (たとえば、正転または逆転位置ステップの終了時など) を定義します。
信号はリアルタイムで更新されないため、何らかの理由でツールが所定の位置から外れた場合、信号は機能しません。

SoftPLCでの名前： TOOLS_IN_ZERO_POSITION

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

ToolsNet 接続が失われました - 133

ToolsNetとコントローラー間の有効な接続が中断されたか、期待どおりに機能しているかを示します。

SoftPLCでの名前: TOOLSNET_CONNECTION_LOST

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

ToolsTalk 接続が失われました - 208

ToolsTalk とコントローラー間の有効な接続が中断されたか、期待どおりに機能しているかを示します。

SoftPLCでの名前: TOOLSTALK_CONNECTION_LOST

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：TRUE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

締め付け合計回数 - 31018

ツールがその全寿命にわたって実施した締め付け回数の総数。

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	整数	8	32

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：FALSE
オペレータパネル: FALSE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: FALSE
TLS タグ：FALSE
入出力拡張器: FALSE

トリガが押されました - 11

ツールトリガが押されたことを示します。

SoftPLCでの名前：TRIGGER_PRESSED

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

入出力信号

結果のクリア - 39

次の締め付けに設定された他の信号のステータスをクリアします。

SoftPLCでの名前：CLEAR_RESULTS

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

オープンプロトコルコマンドを無効化 - 10060

オープンプロトコルを介して仮想ステーションにコマンドを送信する機能を無効にします。

SoftPLCでの名前：DISABLE_OPEN_PRTCOL_CMDS

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

外部識別子 - 10045

外部識別子で送信された文字列は、VIN番号として結果に含まれます。タスク選択のためにフィールドバスから渡される識別子を最大で2個まで提供することが可能です。

SoftPLCでの名前：EXTERNAL_IDENTIFIER

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	文字列	8	800
IdentifierU32Hnw	状態	文字列	8	800
IdentifierU32	状態	文字列	8	800

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：FALSE
オペレータパネル: FALSE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: FALSE
TLS タグ：FALSE
入出力拡張器: FALSE

外部監視 1 - 10035

外部監視1は、コントローラの特定の機能に接続されていない入出力信号であり、お客様固有のニーズに使用できます。

SoftPLCでの名前：EXTERNAL_MONITORED_1

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

外部監視 2 - 10036

外部監視2は、コントローラの特定の機能に接続されていない入出力信号であり、お客様固有のニーズに使用できます。

SoftPLCでの名前：EXTERNAL_MONITORED_2

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

外部監視 3 - 10037

外部監視3は、コントローラの特定の機能に接続されていない入出力信号であり、お客様固有のニーズに使用できます。

SoftPLCでの名前：EXTERNAL_MONITORED_3

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

外部監視 4 - 10038

外部監視4は、コントローラの特定の機能に接続されていない入出力信号であり、お客様固有のニーズに使用できます。

SoftPLCでの名前：EXTERNAL_MONITORED_4

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

外部監視 5 - 10039

外部監視5は、コントローラの特定の機能に接続されていない入出力信号であり、お客様固有のニーズに使用できます。

SoftPLCでの名前：EXTERNAL_MONITORED_5

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

外部監視 6 - 10040

外部監視6は、コントローラの特定の機能に接続されていない入出力信号であり、お客様固有のニーズに使用できます。

SoftPLCでの名前：EXTERNAL_MONITORED_6

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

外部監視 7 - 10041

外部監視7は、コントローラの特定の機能に接続されていない入出力信号であり、お客様固有のニーズに使用できます。

SoftPLCでの名前：EXTERNAL_MONITORED_7

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

外部監視 8 - 10042

外部監視8は、コントローラの特定の機能に接続されていない入出力信号であり、お客様固有のニーズに使用できます。

SoftPLCでの名前：EXTERNAL_MONITORED_8

コンバーター	信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
標準	状態	ブール値	1	1
反転	状態	ブール値	1	1

信号の重複を避けるために、値コンバーターを定義することができます。

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

フラッシュツール緑 LED（外部プロトコル） - 10058

SoftPLCでの名前：FLASH_TOOL_GREEN_LED

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

汎用 I/O 1 - 50

オープンプロトコルに使用される入出力 1。

SoftPLCでの名前：GENERIC_IO_1

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	整数	1	8

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：TRUE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

汎用 I/O 10 - 59

オープンプロトコルに使用される入出力 10。

SoftPLCでの名前：GENERIC_IO_10

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	整数	1	8

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：TRUE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

汎用 I/O 2 - 51

オープンプロトコルに使用される入出力 2。

SoftPLCでの名前：GENERIC_IO_2

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	整数	1	8

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：TRUE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

汎用 I/O 3 - 52

オープンプロトコルに使用される入出力 3。

SoftPLCでの名前：GENERIC_IO_3

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	整数	1	8

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：TRUE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

汎用 I/O 4 - 53

オープンプロトコルに使用される入出力 4。

SoftPLCでの名前：GENERIC_IO_4

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	整数	1	8

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：TRUE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

汎用 I/O 5 - 54

オープンプロトコルに使用される入出力 5。

SoftPLCでの名前：GENERIC_IO_5

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	整数	1	8

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：TRUE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

汎用 I/O 6 - 55

オープンプロトコルに使用される入出力 6。

SoftPLCでの名前：GENERIC_IO_6

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	整数	1	8

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：TRUE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

汎用 I/O 7 - 56

オープンプロトコルに使用される入出力 7。

SoftPLCでの名前：GENERIC_IO_7

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	整数	1	8

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：TRUE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

汎用 I/O 8 - 57

オープンプロトコルに使用される入出力 8。

SoftPLCでの名前：GENERIC_IO_8

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	整数	1	8

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：TRUE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

汎用 I/O 9 - 58

オープンプロトコルに使用される入出力 9。

SoftPLCでの名前：GENERIC_IO_9

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	整数	1	8

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：TRUE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

一般的な立ち上がりエッジ 1 - 169

一般入出力信号。

SoftPLCでの名前：GENERIC_RISING_EDGE_1

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

一般的な立ち上がりエッジ 10 - 178

一般入出力信号。

SoftPLCでの名前：GENERIC_RISING_EDGE_10

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

一般的な立ち上がりエッジ 2 - 170

一般入出力信号。

SoftPLCでの名前：GENERIC_RISING_EDGE_2

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

一般的な立ち上がりエッジ 3 - 171

一般入出力信号。

SoftPLCでの名前：GENERIC_RISING_EDGE_3

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

一般的な立ち上がりエッジ 4 - 172

一般入出力信号。

SoftPLCでの名前：GENERIC_RISING_EDGE_4

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

一般的な立ち上がりエッジ 5 - 173

一般入出力信号。

SoftPLCでの名前：GENERIC_RISING_EDGE_5

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

一般的な立ち上がりエッジ 6 - 174

一般入出力信号。

SoftPLCでの名前：GENERIC_RISING_EDGE_6

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

一般的な立ち上がりエッジ 7 - 175

一般入出力信号。

SoftPLCでの名前：GENERIC_RISING_EDGE_7

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

一般的な立ち上がりエッジ 8 - 176

一般入出力信号。

SoftPLCでの名前：GENERIC_RISING_EDGE_8

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

一般的な立ち上がりエッジ 9 - 177

一般入出力信号。

SoftPLCでの名前：GENERIC_RISING_EDGE_9

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
イベント	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス： FALSE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：FALSE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：FALSE
入出力拡張器: TRUE

製造スペース内のツール - 93

SoftPLCでの名前：TOOL_IN_PRODUCT_SPACE

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

作業スペース内のツール - 92

SoftPLCでの名前：TOOL_IN_WORK_SPACE

信号タイプ	値のタイプ	最小サイズ [ビット]	最大サイズ [ビット]
状態	ブール値	1	1

デバイス

フィールドバス： TRUE
インジケータボックス：TRUE
内部入出力：TRUE
オペレータパネル: TRUE
ツール機能：TRUE
ST セレクタ：FALSE
スタックライト: TRUE
TLS タグ：TRUE
入出力拡張器: TRUE

サードパーティーライセンスのリスト

Power Focus コントローラーにはサードパーティのコンポーネントが組み込まれており、当社は、これらサードパーティライセンスのライセンス言語や著作権表示を公開する必要があります。これらの要件に準拠して、ライセンスの写しを以下に示します。ライセンス文の写しを表示するには、以下のいずれかのライセンスをクリックしてください。

Software	Version	Licenses
acl	2.2.52	GPL v2.0 LGPL v2.1
alsa-lib	1.1.2	GPL v2.0 LGPL v2.1
alsa-state	0.2.0	MIT
alsa-tools	1.1.0	GPL v2.0 LGPL v2.0
alsa-utils	1.1.2	GPL v2.0
anybus	1.1	Proprietary
atftp	0.7.1 + gitAUTOINC + be3291a18c	GPL v2.0
attr	2.4.47	GPL v2.0 LGPL v2.1
barebox	2018.06.0	GPL v2.0
base-files	3.0.14	GPL v2.0
base-files-px2-base	1.0	MIT
base-passwd	3.5.29	GPL v2.0
bash	4.3.30	GPL v3.0
bash-completion	2.4	GPL v2.0
bluez5	5.41	GPL v2.0 LGPL v2.1
boost	1.61.0	MIT BSL v1.0 Python v2.0
busybox-px2base	1.24.1	GPL v2.0 bzip v2.0
bzip2	1.0.6	bzip v2.0
ca-certificates	20160104	GPL v2.0 MPL v2.0
cppunit	1.13.1	LGPL v2.1
cryptodev-linux	1.8	GPL v2.0
curl	7.50.1	MIT
db	3.0.35	AGPL v3.0
dbus	1.10.10	GPL v2.0 AFL v2.0
dhcp	4.3.4	ISC
dosfstools	4.0	GPL v3.0
dt-utils	2017.03.0	GPL v2.0
e2fsprogs	1.43	GPL v2.0 LGPL v2.0 BSD MIT
ecryptfs-tools	1.0	GPL v1.0
elfutils	0.166	GPL v3.0 Elfutils-Exception
eudev	3.2.2	GPL v2.0 LGPL v2.1
expat	2.2.0	MIT
fbset	2.1	GPL v2.0
fb-test	1.1.0	GPL v2.0
fcgi	2.4.0	OML
finit	3.1	MIT
firmware-imx	5.4	Proprietary
flac	1.3.1	GPL v2.0 LGPL v2.1 BSD GFDL v1.2
flatbuffers	1.9.0	Apache v2.0
fruit	3.4.0 + gitAUTOINC + ece0f7218c	Apache v2.0
fuse	2.9.4	GPL v2.0 LGPL v2.0
gcc-runtime	6.2.0	GPL v3.0 with GCC exception
gdb	8.0.1	GPL v2.0 LGPL v2.0 GPL v3.0 LGPL v3.0
gdbm	1.12	GPL v3.0
glib-2.0	2.48.2	LGPL v2.0 BSD Public Domain License
glibc	2.24	GPL v2.0 LGPL v2.1
gmp	6.1.1	GPL v2.0 LGPL v3.0
gnutls	3.5.3	GPL v3.0 LGPL v2.1
grep	2.25	GPL v3.0
gstreamer1.0	1.8.3	LGPL v2.0
gstreamer1.0-plugins-base	1.8.3	GPL v2.0 LGPL v2.0
hostpad	2.6	GPL v2.0 BSD
htop	1.0.3	GPL v2.0
icu	57.1	ICU
init-ifupdown	1.0	GPL v2.0
initscripts	1.0	GPL v2.0
iproute2	4.7.0	GPL v2.0
iptables	1.6.0	GPL v2.0
ipwatchd	1.2	GPL v2.0
iw	4.7	BSD
json-spirit	4.08	MIT
keyutils	1.5.9	GPL v2.0
kmod	23 + gitAUTOINC + 65a885df5f	GPL v2.0 LGPL v2.1
kmsfbwrap-px2base	12.0	GPL v2.0
libarchive	3.2.2	BSD
libbsd	0.8.3	BSD v4 Clause ISC Public Domain License
libcap	2.25	GPL v2.0 BSD
libdrm	2.4.70	MIT
libestr	0.1.10	LGPL v2.1
libevent	2.0.22	BSD
libfastjson	0.99.4	MIT
libffi	3.2.1	MIT
libgcc	6.2.0	GPL v3.0 with GCC exception GPL v3.0
libgcrypt	1.7.3	GPL v2.0 LGPL v2.1 GPL v3.0
libgpg-error	1.24	GPL v2.0 LGPL v2.1
libidn	1.33	LGPL v3.0 LGPL v2.1 GPL v3.0
libite	2.0.2	BSD ISC MIT
libjpeg-turbo	1.5.0	BSD v3 Clause
liblogging	1.0.5	BSD
libnet	1.2-rc3	BSD
libnfsidmap	0.25	BSD
libnl	3.2.28	LGPL v2.1
libogg	1.3.2	BSD
libpcap	1.8.1	BSD
libpcre	8.39	BSD
libpng	1.6.24	Libpng
librcf	2.2.0.0	GPL v2.0
libsamplerate0	0.1.8	GPL v2.0
libsndfile1	1.0.27	LGPL v2.1
libtinyxml	2.6.2	Zlib
libtirpc	1.0.1	BSD
libuev	2.2.0	MIT
libusb1	1.0.20	LGPL v2.1
libvorbis	1.3.5	BSD
libxml2	2.9.4	MIT
libxslt	1.1.29	MIT
lighttpd	1.4.51	BSD
linux-atlas	4.14	GPL v2.0
linux-libc-headers	4.14.13	GPL v2.0
logrotate	3.9.1	GPL v2.0
lua	5.1.5	MIT
luabind	git	MIT
lzo	2.09	GPL v2.0
lzop	1.03	GPL v2.0
memlog	2.0	MIT
mesa	12.0.1	MIT
mg	20161005	Public Domain License
minizip	1.2.8	Zlib
mmc-utils	0.1	GPL v2.0
mtd-utils	1.5.2	GPL v2.0
nano	2.2.5	GPL v3.0
ncurses	6.0 + 20160625	MIT
netbase	5.3	GPL v2.0
netcat-openbsd	1.105	BSD v3 Clause
nettle	3.2	GPL v2.0 LGPL v3.0
nfs-utils	2.1.1	GPL v2.0 BSD MIT
ntp	4.2.8p8	NTP
openssh	7.6p1	BSD
openssl	1.0.2n	openSSL
opkg	0.3.3	GPL v2.0
opkg-arch-config	1.0	MIT
opkg-utils	0.3.2 + gitAUTOINC + 3ffece9bf1	GPL v2.0
orc	0.4.25	BSD v3 Clause BSD v2 Clause
os-release	1.0	MIT
packagegroup-atlas-qt5	1.0	MIT
packagegroup-atlas-sxb	1.0	MIT
packagegroup-base	1.0	MIT
packagegroup-core-boot	1.0	MIT
packagegroup-core-eclipse-debug	1.0	MIT
packagegroup-core-nfs	1.0	MIT
packagegroup-core-ssh-openssh	1.0	MIT
packagegroup-px2it	1.0	MIT
parted	3.2	GPL v3.0
perl	5.22.1	GPL v1.0 Artistic v1.0
pm-utils	1.4.1	GPL v2.0
poco	1.9.0	BSL v1.0
pointercal	0.0	MIT
popt	1.16	MIT
procps	3.3.12	GPL v2.0 LGPL v2.0
protobuf	2.6.1 + gitAUTOINC + bba83652e1	BSD v3 Clause
python	2.7.12	Python v2.0
qtbase	5.7.1 + gitAUTOINC + a55f36211e	BSD GPL v2.0 GPL v3.0 GFDL v1.3 LGPL v3.0 The Qt Company Commercial The Qt Company LGPL Exception v1.0
qtdeclarative	5.7.1 + gitAUTOINC + 2a992040e2	BSD GPL v2.0 GPL v3.0 GFDL v1.3 LGPL v3.0 The Qt Company Commercial The Qt Company LGPL Exception v1.0
qtlocation	5.7.1 + gitAUTOINC + de5be121d8	BSD GPL v2.0 LGPL v2.1 GFDL v1.3 LGPL v3.0 The Qt Company LGPL Exception v1.1
qtsensors	5.7.1 + gitAUTOINC + 5a57beaaa5	BSD GPL v2.0 GPL v3.0 GFDL v1.3 LGPL v3.0 The Qt Company Commercial The Qt Company LGPL Exception v1.0
qtwebkit	5.7.1 + gitAUTOINC + 76e2732f01	BSD GPL v2.0 LGPL v2.0
qtwebsockets	5.7.1 + gitAUTOINC + 60cede232a	GFDL v1.3 LGPL v2.1 LGPL v3.0 The Qt Company LGPL Exception v1.1
qtxmlpatterns	5.7.1 + gitAUTOINC + 89dbcc4f80	BSD GPL v2.0 GPL v3.0 GFDL v1.3 LGPL v3.0 The Qt Company Commercial The Qt Company LGPL Exception v1.0
rauc	0.4	LGPL v2.1
readline	6.3	GPL v3.0
rpcbind	0.2.3	BSD
rsync	3.1.2	GPL v3.0
rsyslog	8.22.0	Apache v2.0 GPL v3.0 LGPL v3.0
run-postinsts	1.0	MIT
shadow	4.2.1	BSD Artistic v1.0
shadow-security	4.2.1	MIT
sqlite3	3.14.1	Public Domain License
squashfs-tools	5.7.1 + gitrAUTOINC + 9c1db6d13a	Public Domain License GPL v2.0
st-load	1.0	Public Domain License
stm32flash	git	GPL v2.0
strace	4.13	BSD
sysfsutils	2.1.0	GPL v2.0 LGPL v2.1
sysvinit-bootlogd	2.88dsf	GPL v2.0
tcf-agent	1.4.0 + gitAUTOINC + 2dddd5f440	EDL v1.0 EPL v1.0
tcpdump	4.7.4	BSD
tcp-wrappers	7.6	BSD
tslib	1.1	LGPL v2.0
tzdata	2016i	BSD BSD v3 Clause Public Domain License
u-boot-atlas	2017.09	GPL v2.0
u-boot-fw-utils	2017.09	GPL v2.0
unzip	6.0	BSD v3 Clause
usbutils	008	GPL v2.0
util-linux	2.28.1	BSD GPL v2.0 LGPL v2.1
wireless-tools	30.pre9	BSD GPL v2.0 LGPL v2.1 MPL v1.1
wpa-supplicant	2.5	BSD
xerces-c	2.7.0	Apache v2.0
xz	5.2.2	GPL v2.0 LGPL v2.1 GPL v3.0 with autoconf exception Public Domain License
yaml-cpp	0.6.2	MIT
zip	3.0	BSD v3 Clause
zlib	1.2.8	Zlib

メニュー項目	説明
	締め付け [締め付け] メニューには、ツールに保存されている既存の締め付けプログラムのリストが表示されます。各プログラムを選択すると、選択した締め付けプログラムのパラメーターの構成と設定のための異なるメニューが開きます。
	バッチシーケンスバッチシーケンスは、様々な組み合わせにおける 1 つ以上の反復締め付けプログラムです。バッチシーケンスが作成され、バッチシーケンスメニューで構成されます。
	ソース [ソース] メニューでは、異なるハードウェアのデジタル入力を通して、バッチシーケンスなどの締め付けプログラムの選択を管理する利用可能なオプションをリスト表示します。
	構成このメニューでは、次の構成が可能です：ツール構成ソケットセレクター I/O 拡張器と I/O ハブ一般仮想ステーション
	統合コントローラーツールこのメニューには、次のような項目が含まれます：仮想ステーションアクセサリを割り当てて、アクセサリ構成を選択します。手動でのバーチャルステーションへのタスクの割り当て、またはタスクの割り当てへの外部信号の使用方法の設定。工場管理システムへの通信プロトコルを有効にします。ツールツールのモデルツールとバッテリーの正常性サービスと校正の間隔 QA 校正モーター調整このメニューには、ソフトウェアの更新と構成パラメーターのエクスポート/インポートの機能も含まれています。
	レポート最新の締め付け結果、イベント、および NG 率を表示します。
	設定このメニューは、次のような特定の設定をセットアップするために使用されます：ワイヤレスクライアントサーバー接続時刻と日付、言語設定、PIN ツールアラーム設定イベントコード構成
	ライセンス契約このメニューには、現在のライセンスステータスとライセンスソースの概要が表示されます。
	ヘルプヘルプメニューには、IxB ソフトウェアユーザーガイドが含まれています。

カテゴリ	SysLog 分類
エラー	アラート、クリティカル、非常、エラー
警告	警告
情報	情報、通知

IxB Software (3.9)

Software

はじめに

一般データ保護規則（GDPR）

責任と警告

責任

警告

ユーザーガイドについて

改訂履歴

対象グループ

前提条件

規約

システム概要

ユーザーインターフェイス

ホームメニュー

アイコン

インストールとアップグレード

インストールの制限事項

ウェブブラウザの要件

ライセンス

ライセンスソース

Product Essentialsチュートリアル

ツールにライセンスをインストールする

サーバーからライセンスをインストールする

FMS ポータブル (USB ドングル) からライセンスをインストールする

ツールからライセンスを削除する

サーバーにインストールされているライセンスの削除

FMS ポータブルにインストールされたライセンスの削除

アップグレード

ソフトウェアバージョン

ソフトウェアの有効化

ソフトウェアバージョンの更新

Product Essentialsチュートリアル

ソフトウェアの更新トラブルシューティング

EHMIの起動進行状況の表示

レスキューモード

設定

構成オプション

はじめに

IxB ソフトウェア ユーザーインターフェイスへのアクセス

Product Essentialsチュートリアル

締め付けプログラムの作成

タスクを仮想ステーションに割り当てる

[締め付け]タブの使用

マルチステップ締め付け戦略

マルチステップ構成可能なユーザーインターフェイス

締め付けステップ

一般パラメーター

トレース設定

A – 角度に合わせて締め付け/角度に合わせて緩め

マイクロビデオ

Cクラッチ

CLクラッチ緩め

DI – デジタル入力まで実行

マイクロビデオ

DT – DynaTork に合わせて締め付け

マイクロビデオ

E – 噛み合わせ

マイクロビデオ

Ext - 外部結果

MWR - メカトロニック レンチ

RD – ランダウン

SR - ソケット解除

SZP - ゼロ位置を設定

T - トルクに合わせて締め付け/トルクに合わせて緩め

マイクロビデオ

T+A – トルクと角度に合わせて締め付け

T|A – トルクまたは角度に合わせて締め付け

T&A – トルクと角度まで締め付け

TC – トルク校正

ThCT – トルクに合わせてスレッドカット

TP - TensorPulse

TrR – トリガーリリースに合わせて緩め

TTTR - トリガー解除まで締める

W – 待機

WP - レンチ生産

マイクロビデオ

WQ - レンチの品質

Y – 降伏に合わせて締め付け

UM 2- 降伏に合わせて締め付け方法 2

IxB ソフトウェアユーザーインターフェイスへのアクセス

MWR -　メカトロニックレンチ

UM 2-　降伏に合わせて締め付け方法 2

青色　LED
