GFA-COT
Geared Front Attachment
Informace o produktu
Všeobecné informace
VÝSTRAHANebezpečí vzniku škody na majetku a vážného úrazu
Před použitím nástroje se ujistěte, zda jste si přečetli veškeré pokyny, zda jim rozumíte a zda je dodržujete. Nedodržení všech pokynů může mít za následek úraz elektrickým proudem, požár, škodu na majetku anebo vážný úraz.
Přečtěte si veškeré bezpečnostní informace dodané s různými částmi systému.
Přečtěte si veškeré produktové pokyny týkající se instalace, obsluhy a údržby různých částí systému.
Přečtěte si veškeré zákonné bezpečnostní předpisy týkající se systému a jeho částí.
Uschovejte veškeré bezpečnostní informace a pokyny pro budoucí potřebu.
Výstražná upozornění
Výstražná upozornění Nebezpečí, Výstraha, Varování a Upozornění mají následující význam:
NEBEZPEČÍ | NEBEZPEČÍ značí nebezpečnou situaci, která, pokud se na ní nebude brát ohled, zaviní smrt nebo vážné zranění. |
VÝSTRAHA | VÝSTRAHA značí nebezpečnou situaci, která, pokud se na ní nebude brát ohled, může zavinit smrt nebo vážné zranění. |
VAROVÁNÍ | VAROVÁNÍ, ve spojení s bezpečnostním výstražným symbolem, značí nebezpečnou situaci, která, pokud se na ní nebude brát ohled, může zavinit v některých případech zranění. |
UPOZORNĚNÍ | UPOZORNĚNÍ se používá k označení postupů, které nejsou spojeny s rizikem úrazu. |
Země původu
Informace o zemi původu naleznete na štítku produktu.
Přehled
Popis systému
Systém GFA (předního nástavce s ozubeným kolem) se používá k utahování a povolování šroubů a matic. Systém lze používat při práci se šroubovými spoji na složitě přístupných místech.
Operaci utahování řídí samostatná pohonná jednotka, na kterou se systém namontován. Pohonná jednotka může být buď pneumatického, nebo elektrického typu.
Díky modulární struktuře systému je k dispozici široký rozsah konfigurací pro různé šroubové spoje a procesy utahování.
Součásti systému

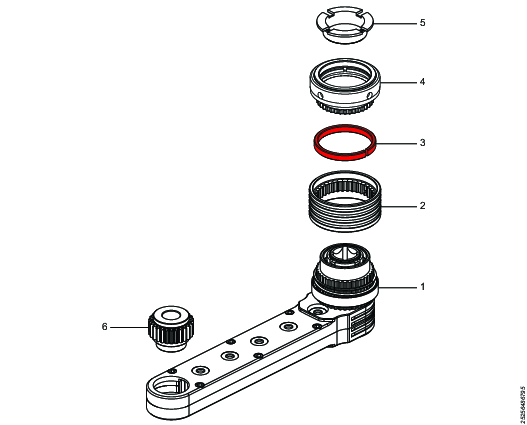

Modulární systém GFA tvoří následující hlavní součásti:
Pozice | Součást | Funkce |
|---|---|---|
A | Adaptér | S adaptérem lze systém GFA připojit k různým rozhraním. Použité rozhraní závisí na modelu pohonné jednotky. Adaptér může být buď s pevným indexem, nebo s rychlým indexem. V případě adaptéru s pevným indexem je úhel systému GFA nastaven již v továrně. Díky generaci adaptérů s rychlým indexem může obsluha snadno měnit úhel v závislosti na použití. Adaptéry se dodávají v generaci 1 a generaci 2. |
B | Hlava GFA (předního nástavce s převodem) | Hlava GFA se dodává v různých velikostech pro různé momenty a s různými převodovými stupni. |
C | Standardní nástavec | Systém GFA lze díky různým nástavcům používat na různé profily šroubů. |
D | Nástavec typu | Při používání nástavců typu hold-and-drive dochází k fixaci šroubu na místě a utahování matice. |
Generace krytu hřídele GFA
Kryt hřídele modulu GFA se zavřeným koncem se dodává ve dvou generacích (1 a 2). Montáž modulu GFA s krytem hřídele 1. nebo 2. generace je stejná, pokud není kryt hřídele namontován na modulu, pak se montáž u 1. a 2. generace liší.
Jak rozpoznat generaci krytu hřídele

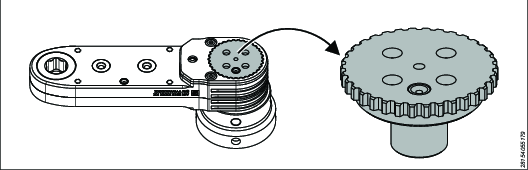

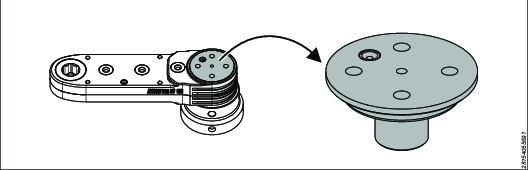

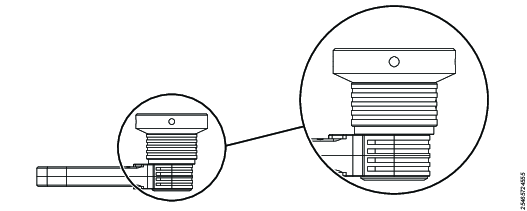

1. generace krytu hřídele nemá drážky a kryt hřídele se utahuje čípkovým klíčem. 2. generace krytu hřídele má drážky a kryt hřídele se na modul montuje utažením dvou šroubů zajišťujících desku krytu hřídele.
Generace adaptéru GFA
Adaptér s pevným indexováním a adaptér pro rychlé indexování se dodávají v generaci 1 a generaci 2.
Montáž adaptéru s pevným indexováním se u generace 1 a generace 2 liší. U adaptéru pro rychlé indexování se montážní pokyny mezi generacemi neliší. Způsob identifikace generace adaptéru naleznete v níže uvedených informacích.
Identifikace generace adaptéru s pevným indexováním

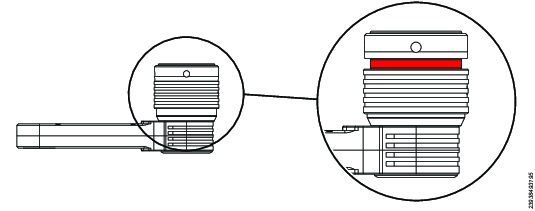

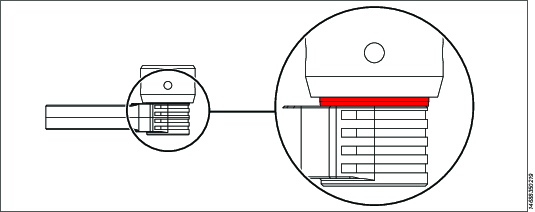

Adaptér s pevným indexováním generace 2 lze identifikovat zvenčí podle stop. Generace 1 tuto vlastnost nemá. Viz obrázky níže.
Identifikace generace adaptéru pro rychlé indexování
Pokud se funkce indexování aktivuje vytažením GFA, adaptér je generace 1. Viz obrázek níže.
Pokud se funkce indexování aktivuje vytažením indexovacího kroužku, adaptér je generace 2. Viz obrázek níže.
Výkon GFA
Maximální doporučený utahovací moment viz SI.
Přesnost 3σ: 7 %.
Nikdy nepřekračujte doporučený maximální moment.
Maximální životnost produktu COT je 500 000 utahování.
Nástavec podléhá opotřebení, a proto je považován za produkt na úrovni spotřebního materiálu.
Instalace
Pokyny k instalaci
Pokyny k provádění montáže
Montáž krytu hřídele modulu GFA s koncem, 1. generace
Informace o servisním nástroji naleznete v dokumentu Servisní vybavení pro konkrétní model GFA.
V závislosti na typu jehlových ložisek proveďte v sestavách držáků jehel (A) nebo volných kolíků (B) následující:

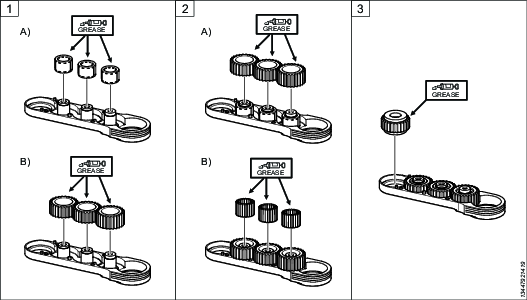

A) Přidejte mazivo do držáku jehel. Umístěte držák jehel přes hřídele.
B) Přidejte mazivo do prostředních převodů. Umístěte prostřední převody přes hřídele.
V závislosti na typu jehlových ložisek proveďte v sestavách držáků jehel (A) nebo volných kolíků (B) následující:
A) Přidejte mazivo do prostředních převodů. Umístěte prostřední převody přes držáky jehel.
B) Přidejte mazivo do jehel. Vložte volné jehly mezi hřídele a prostřední převody. Ujistěte se, že všechny jehly se zasunou dovnitř – neměly by zůstat žádné mezery.

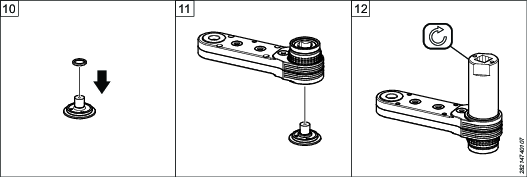

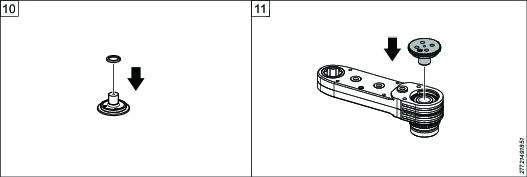

Přidejte mazivo na výstupní převod. Vložte výstupní převod do krytu. Umístěte převod se stejnou orientací (šestihranný tvar směřující nahoru, nebo dolů) jako v případě demontáže.
Přidejte mazivo na vstupní převod. Vložte vstupní převod do ložiskového pouzdra a umístěte zpět na místo pojistný kroužek, vymezovací podložku a držák jehly (když byly demontovány).
A) Systém GFA a adaptérem s pevným indexováním nebo pro rychlé indexování generace 1.
B) Systém GFA a adaptérem s pevným indexováním nebo pro rychlé indexování generace 2.

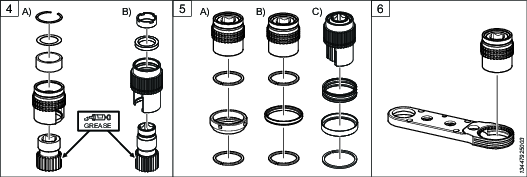

V závislosti na typu adaptéru a ložiska lze ložiskové pouzdro před vložením do krytu GFA připravit jedním z následujících způsobů:
A) Systém GFA s adaptérem s pevným indexováním:
Vsuňte ložiskové pouzdro do sestavy horního pojistného kroužku, matice a spodního pojistného kroužku.B) Systém GFA s adaptérem pro rychlé indexování:
Vsuňte ložiskové pouzdro do sestavy horního pojistného kroužku, vodicího kroužku a spodního pojistného kroužku.C) Systém GFA a adaptérem s pevným indexováním nebo pro rychlé indexování generace:
Vsuňte ložiskové pouzdro do sestavy horního pojistného kroužku, vodicího kroužku a spodního pojistného kroužku.
Pojistné kroužky se nepoužívají ve všech modelech GFA. Pro jednotlivé modely GFA to lze ověřit na seznamu náhradních dílů.
Vložte ložiskové pouzdro připravené výše uvedeným způsobem, do krytu modulu GFA.
Ložiskové pouzdro lze vsunovat z horní, nebo ze spodní strany, což závisí na modelu GFA.

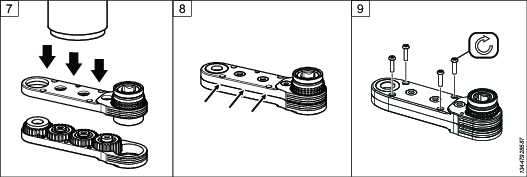

Stlačte horní a spodní část krytu k sobě s použitím lisovacího nástroje.
Je důležité, aby se na pouzdro vyvíjel na všech místech rovnoměrný tlak.
Ujistěte se, že mezi horní a spodní částí pouzdra není mezera.
Utáhněte šrouby určeným momentem. Počet a typ šroubů závisí na modelu GFA.
Je-li to relevantní, umístěte přes víko hřídele ložiska opěrnou podložku. Ložiska na podporu nejsou k dispozici u všech modelů GFA.

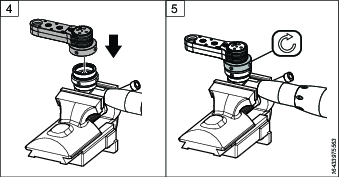

Vložte kryt hřídele do hlavního krytu.
Otočte GFA vzhůru nohama, upevněte jej do svěráku a utáhněte kryt hřídele.
Montáž krytu hřídele modulu GFA s koncem, 2. generace
Informace o servisním nástroji naleznete v dokumentu Servisní vybavení pro konkrétní model GFA.
V závislosti na typu jehlových ložisek proveďte v sestavách držáků jehel (A) nebo volných kolíků (B) následující:
A) Přidejte mazivo do držáku jehel. Umístěte držák jehel přes hřídele.
B) Přidejte mazivo do prostředních převodů. Umístěte prostřední převody přes hřídele.
V závislosti na typu jehlových ložisek proveďte v sestavách držáků jehel (A) nebo volných kolíků (B) následující:
A) Přidejte mazivo do prostředních převodů. Umístěte prostřední převody přes držáky jehel.
B) Přidejte mazivo do jehel. Vložte volné jehly mezi hřídele a prostřední převody. Ujistěte se, že všechny jehly se zasunou dovnitř – neměly by zůstat žádné mezery.
Přidejte mazivo na výstupní převod. Vložte výstupní převod do krytu. Umístěte převod se stejnou orientací (šestihranný tvar směřující nahoru, nebo dolů) jako v případě demontáže.
Přidejte mazivo na vstupní převod. Vložte vstupní převod do ložiskového pouzdra a umístěte zpět na místo pojistný kroužek, vymezovací podložku a držák jehly (když byly demontovány).
A) Systém GFA a adaptérem s pevným indexováním nebo pro rychlé indexování generace 1.
B) Systém GFA a adaptérem s pevným indexováním nebo pro rychlé indexování generace 2.
V závislosti na typu adaptéru a ložiska lze ložiskové pouzdro před vložením do krytu GFA připravit jedním z následujících způsobů:
A) Systém GFA s adaptérem s pevným indexováním:
Vsuňte ložiskové pouzdro do sestavy horního pojistného kroužku, matice a spodního pojistného kroužku.B) Systém GFA s adaptérem pro rychlé indexování:
Vsuňte ložiskové pouzdro do sestavy horního pojistného kroužku, vodicího kroužku a spodního pojistného kroužku.C) Systém GFA a adaptérem s pevným indexováním nebo pro rychlé indexování generace:
Vsuňte ložiskové pouzdro do sestavy horního pojistného kroužku, vodicího kroužku a spodního pojistného kroužku.
Pojistné kroužky se nepoužívají ve všech modelech GFA. Pro jednotlivé modely GFA to lze ověřit na seznamu náhradních dílů.
Vložte ložiskové pouzdro připravené výše uvedeným způsobem, do krytu modulu GFA.
Ložiskové pouzdro lze vsunovat z horní, nebo ze spodní strany, což závisí na modelu GFA.
Stlačte horní a spodní část krytu k sobě s použitím lisovacího nástroje.
Je důležité, aby se na pouzdro vyvíjel na všech místech rovnoměrný tlak.
Ujistěte se, že mezi horní a spodní částí pouzdra není mezera.
Utáhněte šrouby zajišťující horní kryt podle zadaného utahovacího momentu. Počet a typ šroubů závisí na modelu GFA.
Je-li to relevantní, umístěte přes víko hřídele ložiska opěrnou podložku. Ložiska na podporu nejsou k dispozici pro všechny modely GFA.
Otočte modul GFA vzhůru nohama. Vložte kryt hřídele do hlavního krytu. Pokud je modul GFA opatřen pery, zkontrolujte, zda jsou pera ve správné pozici.

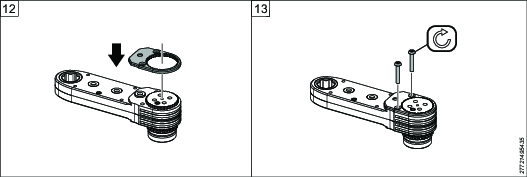

Nasaďte desku krytu hřídele na kryt hřídele, kryt hřídele by měl zapadnout do otvoru umístěného uprostřed. Použijte čípkový klíč k zajištění toho, aby byla deska krytu hřídele ve správné poloze.
Utáhněte šrouby zajišťující desku krytu hřídele podle zadaného utahovacího momentu.
Montáž adaptéru s pevným indexováním generace 1 a 2
Informace o servisním nástroji naleznete v dokumentu Servisní vybavení pro konkrétní model GFA.
Očistěte závity pohonné jednotky a adaptéru.
Na závity pohonné jednotky naneste prostředek Loctite 2701 nebo podobný.

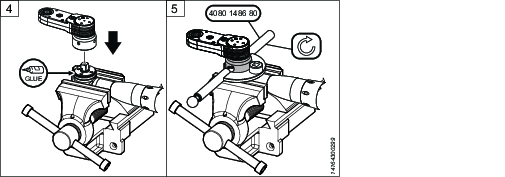

Upevněte pohonnou jednotku do svěráku a utáhněte adaptér určeným momentem.
Upevněte adaptér k matici.
Utáhněte matici klíčem C určeným momentem.
Montáž vidlicového adaptéru
Informace o servisním nástroji naleznete v dokumentu Servisní vybavení pro konkrétní model GFA.
Sejměte ložiskové pouzdro z úhlové hlavy nástroje.
Připojte vidlicový adaptér k úhlové hlavě.
Upněte nástroj do svěráku. Očistěte závity. Naneste na adaptér ložiskového pouzdra lepidlo Loctite 2701 nebo podobné, vtlačte ložiskové pouzdro do vidlicového adaptéru a utáhněte ho určeným momentem. Poznámka: nejde o stejné ložiskové pouzdro jako v případě úhlové hlavy (v kroku 1).
Očistěte závity. Na závity pohonné jednotky naneste prostředek Loctite 2701 nebo podobný. Našroubujte ji na vidlicový adaptér a utáhněte ji pomocí klíče C určeným momentem.
Upevněte matici s modulem GFA k adaptéru hnací jednotky.
Utáhněte matici pomocí klíče C.
Montáž adaptéru pro rychlé indexování generace 1 a 2
Informace o servisním nástroji naleznete v dokumentu Servisní vybavení pro konkrétní model GFA.
Připevněte adaptér a kroužek k jednotce GFA.
Před připevněním kroužku se ujistěte, že v adaptéru je vložená pružina.
Utáhněte kroužek uvnitř adaptéru určeným momentem.
Upevněte pohonnou jednotku do svěráku. Očistěte závity pohonné jednotky a adaptéru.
Na závity pohonné jednotky naneste prostředek Loctite 2701 nebo podobný.
Připevněte adaptér k pohonné jednotce a utáhněte jej klíčem C určeným momentem.
Pokyny pro demontáž
Demontáž krytu hřídele modulu GFA s koncem, 1. generace
V níže uvedeném postupu je uveden příklad modulu GFA. Podrobnosti se mohou v závislosti na modelu GFA lišit.
Informace o servisním nástroji naleznete v dokumentu Servisní vybavení pro konkrétní model GFA.

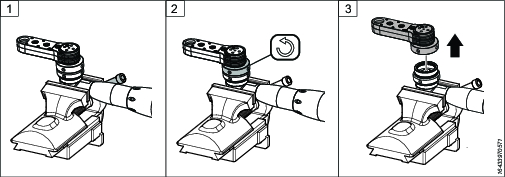

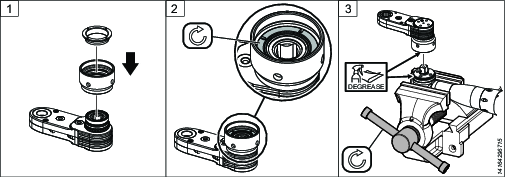

Uvolněte kryt hřídele.
Demontujte kryt hřídele.
Uvolněte šrouby a zcela je vyšroubujte. Počet a typ šroubů závisí na modelu GFA.

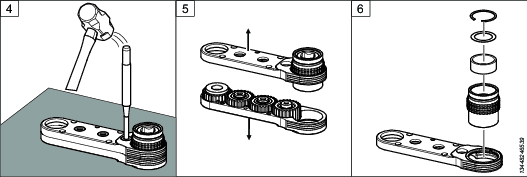

Umístěte modul GFA na gumovou podložku. Horní a spodní část krytu uvolníte po několika úderech do hřídelí.
Oddělte kryty.

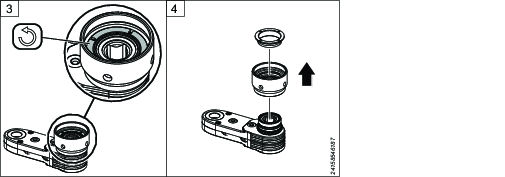

Vyjměte ložiskové pouzdro a pojistný kroužek, vymezovací podložku a držák jehly.
Demontujte výstupní převod, prostřední převody a vstupní převody.
Povšimněte si směru otáčení výstupního převodu (tvar šestihranu směrem nahoru nebo dolů). Při montáži modulu GFA je ho nutno nasadit stejným způsobem.

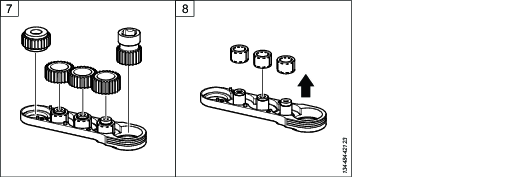

Demontujte jehlová valivá ložiska.
Podle modelu GFA mohou být jehlová valivá ložiska volná nebo v sestavách kroužků ložisek.
Demontáž krytu hřídele modulu GFA s koncem, 2. generace
V níže uvedeném postupu je uveden příklad modulu GFA. Podrobnosti se mohou v závislosti na modelu GFA lišit.
Informace o servisním nástroji naleznete v dokumentu Servisní vybavení pro konkrétní model GFA.

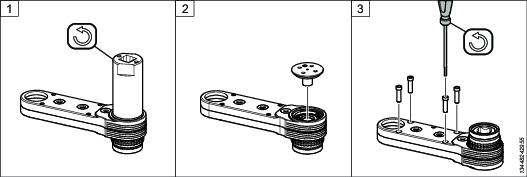

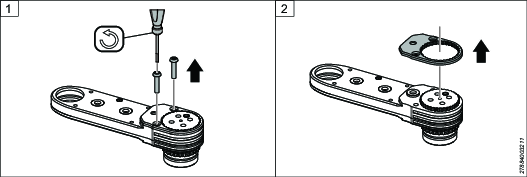

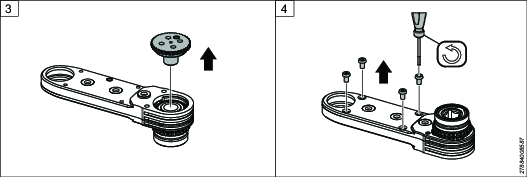

Povolte šrouby zajišťující desku krytu hřídele.
Demontujte desku krytu hřídele.
Demontujte kryt hřídele.
Povolte šrouby zajišťující horní kryt. Počet a typ šroubů závisí na modelu GFA.
Umístěte modul GFA na gumovou podložku. Horní a spodní část krytu uvolníte po několika úderech do hřídelí.
Oddělte kryty.
Vyjměte ložiskové pouzdro a pojistný kroužek, vymezovací podložku a držák jehly.
Demontujte výstupní převod, prostřední převody a vstupní převody.
Povšimněte si směru otáčení výstupního převodu (tvar šestihranu směrem nahoru nebo dolů). Při montáži modulu GFA je ho nutno nasadit stejným způsobem.
Demontujte jehlová valivá ložiska.
Podle modelu GFA mohou být jehlová valivá ložiska volná nebo v sestavách kroužků ložisek.
Demontáž adaptéru s pevným indexováním generace 1 a 2
Informace o servisním nástroji naleznete v dokumentu Servisní vybavení pro konkrétní model GFA.

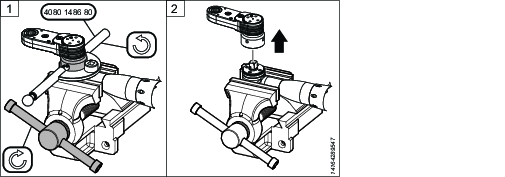

Upevněte systém GFA s hnací jednotkou do svěráku.
Povolte matici na adaptéru pomocí klíče C.
Vyjměte pohonnou jednotku z adaptéru.
Adaptér demontujte z pohonné jednotky tak, že ho povolíte klíčem C.
Adaptér je upevněn k hnací jednotce prostředkem Loctite. Uvolnění nástroje z adaptéru vyžaduje použití velké síly. Povolování si lze usnadnit použitím horkovzdušné pistole.
Demontáž vidlicového adaptéru
Informace o servisním nástroji naleznete v dokumentu Servisní vybavení pro konkrétní model GFA.

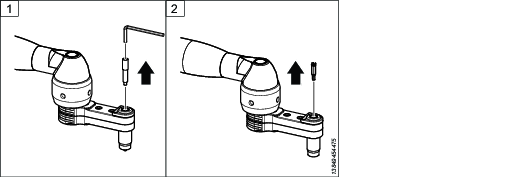

Upevněte pohonnou jednotku do svěráku a povolte matici s použitím klíče C.
Demontujte modul GFA.
Povolte adaptér a sejměte ho z vidlicového adaptéru s použitím klíče C.
Adaptér je připevněn pomoci lepidla Loctite. Povolení adaptéru vyžaduje použití velké síly. Povolování si lze usnadnit použitím horkovzdušné pistole.
Povolte adaptér ložiskového pouzdra a sejměte ho z vidlicového adaptéru s použitím klíče C.
Ložiskové pouzdro je připevněno pomoci lepidla Loctite. Povolení ložiskového pouzdra vyžaduje použití velké síly. Povolování si lze usnadnit použitím horkovzdušné pistole.
Vyjměte vidlicový adaptér z úhlové hlavy.
Když to je relevantní, připevněte ložiskové pouzdro nářadí k úhlové hlavě. Pozn.: nejde o stejně ložiskové pouzdro jako pro adaptér (v kroku 4).
Demontáž adaptéru pro rychlé indexování generace 1 a 2
Informace o servisním nástroji naleznete v dokumentu Servisní vybavení pro konkrétní model GFA.
Upevněte hnací jednotku společně se systém GFA do svěráku. Pomocí klíče C uvolněte adaptér z hnací jednotky.
Adaptér je upevněn k hnací jednotce prostředkem Loctite. Uvolnění adaptéru z hnací jednotky vyžaduje velkou sílu. Povolování si lze usnadnit použitím horkovzdušné pistole.
Vyjměte adaptér z hnací jednotky.
Povolte kroužek uvnitř adaptéru.
Vyjměte kroužek a adaptér z jednotky GFA.
Pokyny pro utahování šroubů
Pro utahování šroubů v krytech modulů GFA viz utahovací moment v tabulce níže.
Model GFA | Utahovací moment pro šrouby [Nm] |
|---|---|
COT14 | 1 |
COT26 | 1,3 |
COT41 | 1,3 |
COT62 | 2 |
COT81 | 2 |
Pokyny k utahování adaptéru
C-klíč | Zajišťovací kroužek pro indexování (adaptér pro rychlé indexování)  | Adaptér ložiskového pouzdra  | Adaptér s pevným indexováním  | Adaptér pro rychlé indexování  | Matice pro adaptér s pevným indexováním  |
COT-14 | 10 Nm Loctite 243 | Podle spec. nářadí | 30 Nm Loctite 2701 | 20 Nm Loctite 243 | |
COT-26 | 10 Nm Loctite 243 | Podle spec. nářadí | 40 Nm Loctite 2701 | 30 Nm Loctite 243 | |
COT-41 | 10 Nm Loctite 243 | Podle spec. nářadí | 60 Nm Loctite 2701 | 30 Nm Loctite 243 | |
COT-62 | 15 Nm Loctite 243 | Podle spec. nářadí | 80 Nm Loctite 2701 | 40 Nm Loctite 243 | |
COT-81 | 15 Nm Loctite 243 | Podle spec. nářadí | 110 Nm Loctite 2701 | 40 Nm Loctite 243 | |
Najděte záběr drážkování, který je nejblíže určené poloze (úhel).
Utáhněte adaptér určeným momentem.
Když nejbližší záběr drážkování nemá určenou polohu (úhel), utáhněte adaptér k hnacímu nářadí o něco více, aby se hnací nářadí a GFA vyrovnaly.
Zkouška funkce
Funkční zkouška se provádí na modulu GFA odpojeném od nástroje.
Funkční zkoušku proveďte před prvním utahováním a po každé činnosti údržby.
Otáčejte kolem výstupního převodu rukou, nebo s použitím nástavce. Otáčení by mělo jít zlehka.
Pokud jde otáčení ztěžka, otevřete kryt a ověřte, že všechny součásti jsou ve správné poloze. Pokud problémy přetrvávají, kontaktujte zákaznické centrum společnosti Atlas Copco.
Proveďte mazání systému.
Provoz
Pokyny pro ergonomickou práci
Při čtení tohoto seznamu obecných ergonomických doporučení zvažujte své pracoviště a vyhledejte oblasti, kde byste mohli zlepšit podmínky z hlediska držení těla, umístění součástí či pracovního prostředí.
Při práci dělejte časté přestávky a často měňte polohu.
Přizpůsobte si pracoviště tak, aby vyhovovalo vašim potřebám a vykonávané práci.
Zajistěte si pohodlný dosah stanovením míst, kde je nutno umístit díly nebo nástroje, aby se zabránilo statickým pohybům.
Používejte vybavení pracoviště, jako jsou například stoly a židle, způsobem vhodným pro vykonávanou práci.
Při montážních operacích se vyhýbejte pracovním polohám nad úrovní ramen nebo činnostem spojeným s nehybným držením těla.
Při práci v poloze nad úrovní ramen snižte zátěž nehybných svalů snížením tíhy nástroje, například pomocí momentových ramen, navíjecích bubnů nebo vyvažovacích zařízení. Snížit zátěž nehybných svalů můžete také držením nástroje blíže u těla.
Dělejte časté přestávky.
Vyhýbejte se extrémním polohám paží a zápěstí, zejména během operací vyžadujících vynaložení určité síly.
Zajistěte si pohodlné zorné pole minimalizací pohybů očí a hlavy.
Při práci používejte vhodné osvětlení.
Pro práci vyberte vhodný nástroj.
V hlučném prostředí používejte ochranu sluchu.
Používejte vysoce kvalitní nástroje a spotřební materiál, abyste minimalizovali vystavení se nadměrným úrovním vibrací.
Minimalizujte své vystavení se účinkům reakčních sil.
V případě řezání:
Pokud je řezný kotouč ohnutý nebo pokud není správně veden, může dojít k jeho zaseknutí. Pro řezné kotouče používejte správné přírubové spojky a při řezání zamezte ohýbání kotouče.
V případě vrtání:
Pokud dojde ke zlomení břitu vrtáku, může se vrták zaseknout. Je-li mezní moment příliš vysoký, používejte pomocné rukojeti. Bezpečnostní norma ISO11148, část 3, doporučuje použití prostředku k absorbování reakčního momentu, pokud je vyšší než 10 Nm u nástrojů s pistolovou rukojetí a pokud je vyšší než 4 Nm u nástrojů s přímým pouzdrem.
Při používání šroubováků nebo utahováků s přímým vedením:
Reakční síly závisejí na nastavení nástroje a charakteristikách spoje. Síla a postavení určují velikost reakční síly, jakou operátor dokáže tolerovat. Přizpůsobte nastavení momentu síle a poloze operátora a použijte momentové rameno nebo reakční tyč, je-li moment příliš vysoký.
V prašném prostředí používejte systém na odsávání prachu nebo protiprachovou masku.
Provozní pokyny
Provoz systému GFA
VÝSTRAHARiziko úrazu
Pokud se systém pohybuje neočekávaným způsobem nebo dochází k nesprávné absorpci reaktivních sil, může to mít za následek vážná zranění a poškození majetku.
Vždy ověřujte, zda systém je na hlavě matice umístěn správně.
VÝSTRAHANebezpečí rozdrcení
Dvojité spouštěcí tlačítko nutí uživatele používat při práci s nástrojem obě ruce. Pokud se nepoužívá, obsluha může nástroj náhodně spustit během nastavování C-klíče, což může mít za následek vážné zranění.
Ujistěte se, že nástroj nelze po uvolnění dvojitého spouštěcího tlačítka spustit.
Vždy nejdříve vyzkoušejte nástroj uvolněním dvojitého spouštěcího tlačítka a poté stiskněte spouštěcí tlačítko nástroje. Pokud se nástroj spustí, zastavte práci.

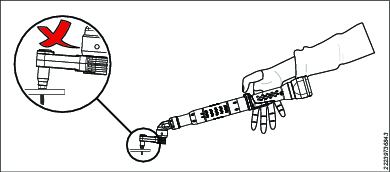

Ohnutí nástavce sníží instalovaný moment pro všechny modely.
Když operátor vyvine na nástavec zátěž v ohybu (např. když by nedržel nářadí správně a nechal ho viset na hlavě šroubu), sníží se tak úroveň instalovaného momentu. Ačkoli nářadí měří a hlásí správný moment, spoj nebude utažen správně. Tento efekt je citelnější při nízkých cílových momentech.
Nastavení adaptéru pro rychlé indexování
VÝSTRAHARiziko úrazu
Pokud adaptér s rychlým indexem není správně uzamčen, může způsobit neočekávané pohyby nástroje, které mohou způsobit zranění.
Po nastavení adaptéru s rychlým indexem se ujistěte, že hlava GFA (předního nástavce s převodem) je v uzamčené poloze. Teprve poté spusťte nástroj. V uzamčené poloze se hlava GFA nemůže otáčet a červený kroužek na adaptéru není ze strany vidět.
Odemkněte hlavu GFA: u generace 1 stáhněte hlavu GFA dolů, u generace 2 stáhněte indexovací kroužek.
Otočte hlavu GFA a nastavte úhel k pohonné jednotce.
Uzamkněte hlavu GFA: u generace 1 vytáhněte hlavu GFA nahoru nebo u generace 2 vytáhněte indexovací kroužek nahoru a ujistěte se, že hlava GFA zapadla do drážek. V uzamčené poloze se hlava GFA (předního nástavce s převodem) nemůže otáčet a červený kroužek není ze strany vidět.
Adaptér pro rychlé indexování generace 1 v uzamčené a odemčené poloze. Adaptér pro rychlé indexování generace 2 v uzamčené a odemčené poloze. Po každém indexování se ujistěte, že hlava GFA je v uzamčené poloze. Teprve potom spusťte nástroj.
Používání systému GFA s reakční tyčí
U úhlových nástrojů s momentem vyšším než 50 Nm se doporučuje používat reakční tyč namontovanou buď na reakční přírubě GFA, nebo na nástroji.
VÝSTRAHANebezpečí rozdrcení
Před spuštěním zkontrolujte směr otáčení nástroje! Spuštění nástroje s neočekávaným směrem otáčení může mít za následek úraz nebo škodu na majetku.
Před spuštěním nástroje zkontrolujte, zda je směr otáčení nástroje správný.
Při používání nástroje se nedotýkejte reakční tyče rukama.
Upevněte nástroj k aplikaci.
- VÝSTRAHA
Uvědomte si, že se reakční tyč otáčí v opačném směru vzhledem k nástroji.
Pomocí páky zpětného chodu je možné nářadí používat se směrem otáčení jak po směru, tak proti směru hodinových ručiček.
Zkontrolujte, jestli je nářadí umístěno ve správné poloze na pracovním povrchu, jak ukazuje obrázek.
- VÝSTRAHA
Při používání nástroje nikdy nedávejte ruce na reakční tyč nebo do její blízkosti.
Stisknutím spouštěcího tlačítka nářadí spusťte.
Spouštěcí tlačítko držte stisknuté, dokud nebude matice dotažena. S pneumatickým nářadím uslyšíte při doběhu matice zvuk. Jakmile zvuk zeslábne, uvolněním spouštěcího tlačítka nářadí zastavte. S elektrickým nářadím je doběh matice řízen jednotkou Power Focus.
Servis
Přehled servisních prací
Vzhledem k tomu, že převodová ozubená kola modulu GFA vystavena vysokému tlaku na povrchu, je důležité pravidelně kontrolovat jejich stav. Pokud je některé z převodových ozubených kol opotřebované nebo poškozené, je nutno vyměnit všechna převodová ozubená kola. V případě poškození je nutno vyměnit jehlová ložiska.
U nepoužívaných převodovek může během záběhu dojít k poklesu účinnosti. Po výměně jakéhokoli vstupního převodu/ nástavce / převodovky během servisu se doporučuje zvýšit četnost intervalů kalibrace během prvních 3 000 utahování.
V období mezi servisními zásahy je nutno v pravidelných intervalech doplňovat mazacími čepy mazivo.
Pokyny k servisu/údržbě a intervaly
V případě chybných výsledků utahování:
Zkontrolujte opotřebení vstupního převodu, výstupního převodu a všech vnitřních dílů a opotřebené díly vyměňte.
Každodenní údržba
Vyčistěte vnější část GFA.
Zkontrolujte GFA na poškození.
Zkontrolujte všechny utahovací prvky na GFA a připojení k nástroji.
Spusťte funkční zkoušky a poslouchejte, zda se neozývá neobvyklý zvuk.
Proveďte mazání systému.
Každoroční servis/údržba
Vyčistěte vnitřní část GFA.
Namažte vnitřní část GFA.
Nechte GFA běžet bez zatížení po dobu 5 minut, aby se mazivo rozprostřelo.
Proveďte kalibraci GFA, abyste zajistili správný utahovací moment.
Servis/údržba v závislosti na prostředí
Prostředí | Servisní interval |
|---|---|
Velmi špinavé (např. těžký průmysl / venkovní prostředí) | Po každých 50 000 utahováních |
Špinavé (např. průmysl, kde dochází k odstraňování materiálu ve stejných prostorách) | Po každých 125 000 utahováních |
Čisté (např. běžná montážní linka) | Po každých 250 000 utahováních |
Velmi čisté (např. laboratorní/kancelářské prostřed) | Po každých 500 000 utahováních |
Vyčistěte vnitřní část GFA.
Namažte vnitřní část GFA.
Nechte GFA běžet bez zatížení po dobu 5 minut, aby se mazivo rozprostřelo.
Proveďte kalibraci GFA, abyste zajistili správný utahovací moment.
Pokyny k údržbě
Výměna pracovního bitu HAD:
Z nástavce uvolněte a poté zcela vyšroubujte stavěcí šroub s použitím klíče na indexovací zařízení.
Demontujte bit.
Zasuňte bit do nástavce.
Vsuňte do nástavce stavěcí šroub a utáhněte ho.
Čištění systému
Vyčistěte vnější část GFA.
Systém čistěte tak, že ho pečlivě otřete čistým, jemným hadříkem.
Vyčistěte vnitřní část GFA.
Jako odstraňovač maziva/mastnoty se doporučuje použít ruční myčku nebo ultrazvukový čistič.
Demontujte systém GFA.
Vnitřek krytu vyčistěte odstraňovačem mastnoty.
Ozubená kola, jehly a ložiska očistěte zvlášť odstraňovačem mastnoty.
Očistěte díly od případného zbytku odstraňovače mastnoty; použijte čistič brzd nebo ekvivalentní prostředek.
Proveďte montáž systému GFA
Pokyny k mazání
Mazání pro GFA
Součást | Doporučené | Množství |
|---|---|---|
Modul GFA | Molycote Longterm 2 plus | Dokud se na výstupním nástavci neobjeví nadbytečné mazivo. |
Přikládejte mazací lis k jednotlivým mazacím čepům modulu GFA.
Počet mazacích čepů se u jednotlivých provedení modulu GFA liší.
Nechte systém běžet bez zatížení, aby se mazivo rozprostřelo.
Nadbytečné mazivo na vnější části otřete čistým, jemným hadříkem.
Recyklace
Nařízení o ochraně životního prostředí
Po vyřazení z provozu musí být produkt řádně recyklován. Produkt rozmontujte a jednotlivé součásti recyklujte podle místních předpisů.
Baterie musí být předány příslušné organizaci provádějící jejich likvidaci ve vaší zemi.
Informace o recyklaci
Adaptér s pevným indexováním a pro rychlé indexování generace 1
Recyklujte GFA jako ocel.
Adaptér s pevným indexováním a pro rychlé indexování generace 2
Poz. | Recyklujte jako |
|---|---|
1–2, 4–6 | Ocel |
3 | Hliník |
