ITB-P31-12-i06
Battery-Powered Nutrunner
Informácie o výrobku
Všeobecné informácie
Informácie o elektrickom nástroji
Bezpečnostné výstražné slová
Bezpečnostné signálne slová Nebezpečenstvo, Varovanie, Upozornenie a Informácia majú tieto významy:
NEBEZPEČENSTVO | NEBEZPEČENSTVO označuje nebezpečnú situáciu, ktorá spôsobí, ak sa jej nepredíde, smrť alebo vážne zranenie. |
VAROVANIE | VAROVANIE označuje nebezpečnú situáciu, ktorá by mohla spôsobiť, ak sa jej nepredíde, smrť alebo vážne zranenie. |
UPOZORNENIE | UPOZORNENIE, používané so symbolom výstražného trojuholníka s výkričníkom, označuje nebezpečnú situáciu, ktorá by mohla, ak sa jej nepredíde, spôsobiť mierne alebo stredne závažné zranenie. |
INFORMÁCIA | INFORMÁCIA sa používa na upozornenie na postupy, ktoré nemajú spojitosť so zranením osôb. |
Záruka
Platnosť záruky na výrobok uplynie 12+1 mesiacov po expedovaní z distribučného strediska Atlas Copco.
Na bežné opotrebenie a zničenie dielov sa nevzťahuje záruka.
Bežné opotrebenie a starnutie je také, ktoré si vyžaduje výmenu dielu a/alebo iné nastavenie/generálnu opravu počas štandardnej údržby nástrojov typickej pre daný interval (vyjadrený časom, prevádzkovými hodinami alebo inak).
Záruka na výrobok predpokladá správne použitie, údržbu a opravy nástroja a jeho komponentov.
Poškodenie dielov, ktoré sa vyskytne ako výsledok neprimeranej údržby alebo údržby vykonanej inými stranami než Atlas Copco alebo ich certifikovanými servisnými partnermi počas záručnej body, nie je pokryté zárukou.
Aby ste predišli poškodeniu alebo zničeniu dielov nástroja, servisujte nástroj podľa odporúčaných servisných intervalov a postupujte podľa správnych pokynov.
Záručné opravy sú vykonávané iba v Atlas Copco dielňach alebo certifikovanými servisnými partnermi.
ponúka predĺženú záruku a najnovšiu preventívnu údržbu prostredníctvom Atlas Copco ToolCover zmlúv. Bližšie informácie získate u miestneho servisného zástupcu.
Pre elektrické motory:
Záruka sa uplatňuje iba v prípade neotvorenia elektrického motora.
Webová stránka
Informácie ohľadne našich výrobkov, príslušenstva, náhradných dielov a zverejnených materiálov nájdete na webovej stránke Atlas Copco.
Navštívte, prosím: www.atlascopco.com.
Funkcia ServAid
ServAid je portál, ktorý sa nepretržite aktualizuje a obsahuje technické informácie, ako napríklad:
Regulačné a bezpečnostné informácie
Technické údaje
Inštalačné, prevádzkové a servisné pokyny
Zoznamy náhradných dielov
Príslušenstvo
Kótované výkresy
Navštívte, prosím: https://servaid.atlascopco.com.
Pre bližšie technické informácie sa obráťte na vášho miestneho zástupcu Atlas Copco.
Bezpečnostné dátové listy MSDS/SDS
Karty bezpečnostných údajov popisujú chemické výrobky predávané spoločnosťou Atlas Copco.
Pre viac informácií si pozrite webovú stránku spoločnosti Atlas Copco www.atlascopco.com/sds.
Video o bezpečnosti výrobku pre uťahovacie kľúče
Zistite viac o bezpečnostných funkciách uťahovacích kľúčov spoločnosti Atlas Copco a o opatreniach, ktoré musí operátor vykonať pre bezpečnú prevádzku. Video prehráte kliknutím na prepojenie alebo naskenovaním QR kódu:
https://www.youtube.com/watch?v=FAh6yttvUpw

Krajina pôvodu
Pre krajinu pôvodu si pozrite informáciu na etikete výrobku.
Kótované výkresy
Kótované výkresy nájdete buď v archíve kótovaných výkresov alebo na ServAid.
Navštívte, prosím: http://webbox.atlascopco.com/webbox/dimdrw alebo https://servaid.atlascopco.com.
Prehľad

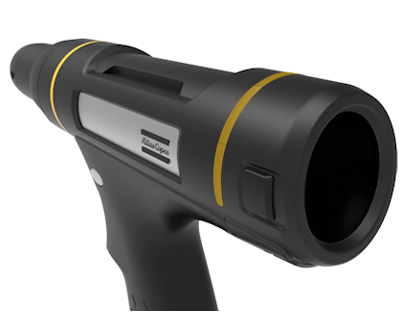

Všeobecný popis
Pištoľová akumulátorová uťahovačka Tensor ITB-P povznáša produktivitu, kvalitu montáže a používateľskú skúsenosť na ďalšiu úroveň. ITB-P ponúka pridanú hodnotu, ktorá zahŕňa kompenzáciu uhla TrueAngle, vyššie otáčky pri uťahovaní, zlepšenú intenzitu bezdrôtového signálu a viacnásobne konfigurovateľnú spätnú väzbu pre operátora prostredníctvom farebného predného LED indikátora, vibrátora a zapusteného displeja. ITB-P je súčasťou rodiny Tensor IxB s integrovaným ovládačom, ktorý umožňuje priamu integráciu s príslušenstvom stanice a výrobným systémom bez potreby medziľahlej fyzickej skrinky ovládača.
Funkcia systému
Nástroj pozostáva zo vsadeného ovládača na konfiguráciu programov uťahovania, dávok a iných funkcií nástroja, ako napríklad výstupné a výstupné signály.
Pripojením nástroja k počítaču cez USB alebo nastavením bezdrôtového pripojenia k továrenskej sieti je možné získať prístup k vsadenému ovládaču cez webové používateľské rozhranie softvéru IxB.

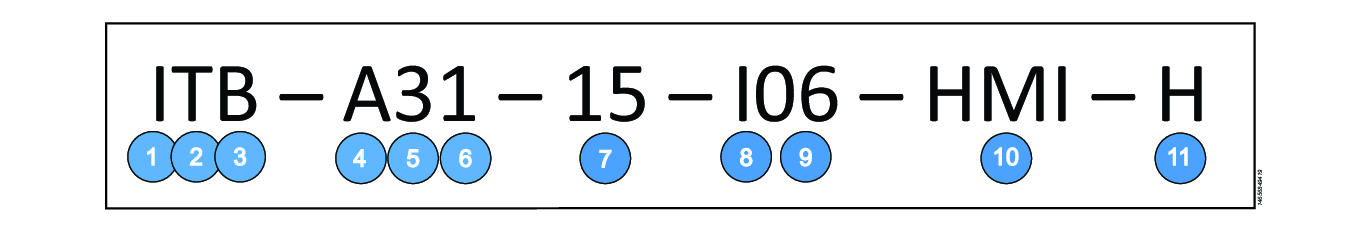

Kľúč nástroja
Formát názvu nástroja IxB sa môže použiť na popis funkcií a vlastností nástroja. Nižšie je uvedený príklad názvu nástroja s príslušným kľúčom nástroja.

Pozícia | Popis | Kľúč |
---|---|---|
1 | Platforma | I = IxB (integrovaný ovládač) |
2 | Technológia | P = Impulz T = Snímač |
3 | Zapnutie napájania | B = Batéria |
4 | Tvar nástroja | A = Uhol P= Pištoľový S = Priamy |
5 | Veľkosť motora | |
6 | Generácia nástroja | |
7 | Max. uťahovací moment v Nm | |
8 | Výstupné upínadlo | I = Vnútorný šesťhran HAD = Podrž a jazdi |
9 | Veľkosť upínadla | 06 = 1/4" 10 = 3/8" 13 = 1/2" |
10 | Príslušenstvo | HMI = EHMI |
11 | Presnosť | H = Vysoká presnosť uťahovacieho momentu |
Napájací zdroj výrobku
Tento výrobok sa môže používať buď s batériou alebo so sieťovým káblom v kombinácii s napájacou jednotkou.

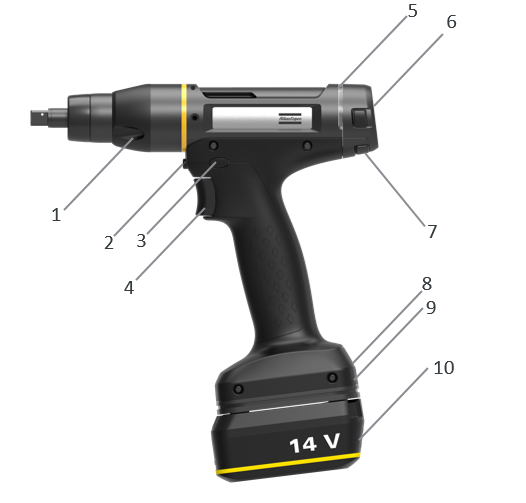

Funkcia nástroja

Pozícia | Popis |
---|---|
1 | Predné svetlo |
2 | Funkčné tlačidlo |
3 | Tlačidlo obrátenia chodu |
4 | Spúšťač nástroja |
5 | LED krúžok |
6 | Displej (RHMI) |
7 | Tlačidlá displeja |
8 | IAM (SD karta) |
9 | Port USB |
10 | Batéria |
Teplota okolia
Pre najlepší výkon a výdrž batérie ju udržiavajte v teplotnom rozmedzí.
Prevádzková teplota, nabitie | +5 až +40 °C |
Prevádzková teplota, vybitie | 0 až +40 °C |
Prepravná teplota | -20 až +40 °C |
Skladovacia teplota | +10 až +25 °C |
Neklaďte batériu do priameho slnečného svetla.
Technické údaje o výrobku
Technické údaje o výrobku nájdete buď na ServAid alebo na webovej stránke Atlas Copco.
Navštívte, prosím: https://servaid.atlascopco.com alebo www.atlascopco.com.
Príslušenstvo
Informácie o príslušenstve
Pre informácie o kompatibilnom príslušenstve navštívte stránku produktu na ServAid.
Základné RHMI
RHMI (Round Human Machine Interface) sa nachádza na zadnej strane nástroja a pozostáva zo štyroch tlačidiel a grafického displeja.
Displej slúži ako v nástroji integrované rozhranie pre operátora zobrazujúce podmnožinu webového používateľského rozhrania softvéru IxB.

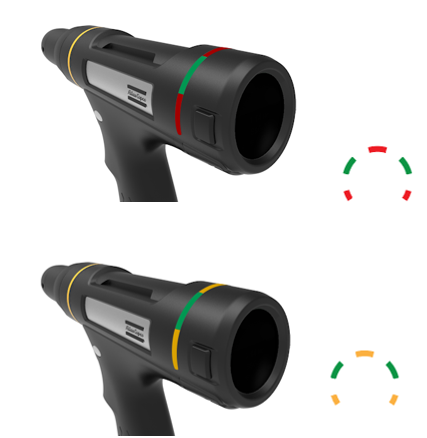

LED indikátory
LED krúžok nástroja je vybavený nasledujúcimi indikátormi:
Indikátor LED | Hlavná indikácia |
---|---|
Červené LED indikátory stavu | Výsledok uťahovania, NOK |
Zelené LED indikátory stavu | Výsledok uťahovania, OK |
Žlté LED indikátory stavu | S možnosťou konfigurácie v softvéri IxB, aby indikoval rôzne udalosti |
Rozšírené RHMI

Funkcie rozšíreného RHMI sú k dispozícii len s licenciou.
Rozšírená funkcia sa musí aktivovať vo webovom používateľskom rozhraní softvéru IxB.

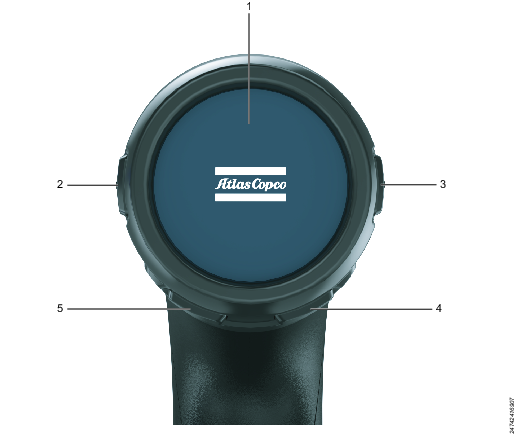

Popis modulu RHMI
Modul RHMI (Round Human Machine Interface) poskytuje operátorovi rozhranie namontované na nástroji, pričom zobrazuje podmnožinu webového používateľského rozhrania softvéru IxB. Môže sa používať na výber programov uťahovania a sekvencií dávky, ako aj zobrazenie výsledkov uťahovania a priebehu v rámci sekvencií dávky.

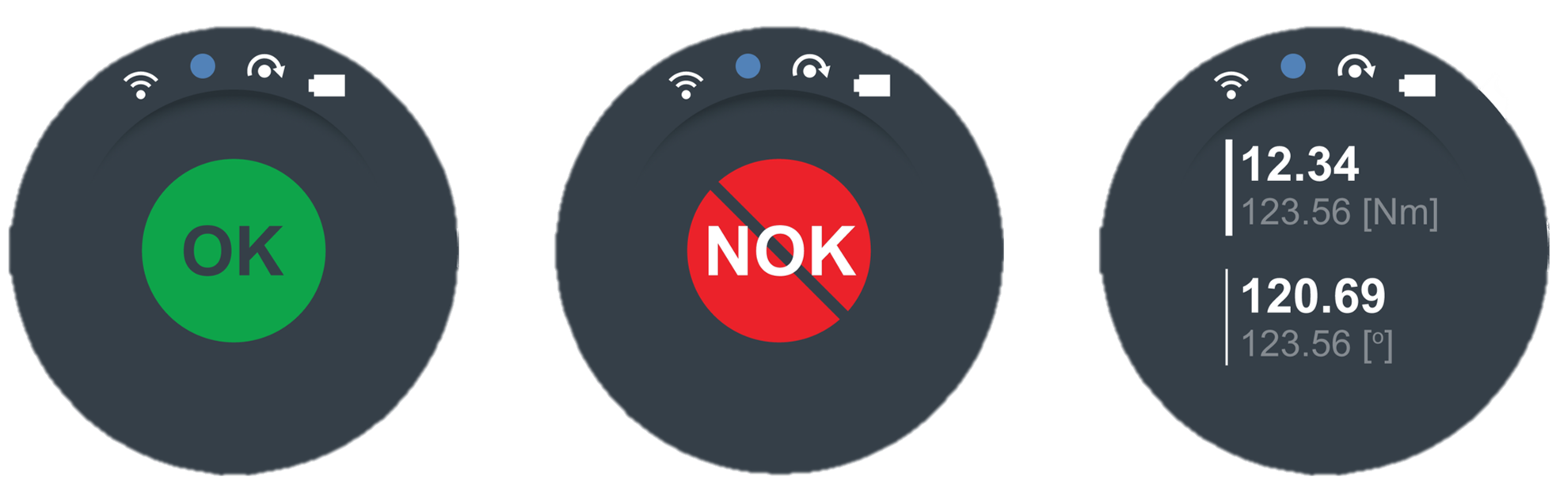

Používateľské rozhranie RHMI pozostáva zo štyroch tlačidiel a grafického displeja. Tlačidlá sa používajú na navigáciu ponukami a na potvrdenie volieb.

Pozícia | Názov | Popis |
---|---|---|
1 | Displej | Obrazovka zobrazujúca informácie používateľovi. |
2 | Tlačidlo doľava alebo nahor | Fyzické tlačidlo pre posun voľby na obrazovke doľava alebo nahor. |
3 | Tlačidlo doprava alebo nadol | Fyzické tlačidlo pre posun voľby na obrazovke doprava alebo nadol. |
4 | Tlačidlo Vybrať | Fyzické tlačidlo pre potvrdenie voľby na obrazovke. |
5 | Tlačidlo Späť | Fyzické tlačidlo pre posun voľby na obrazovke nadol, ako aj na navigáciu k hlavnej ponuke (stlačením a podržaním na tri sekundy). |
Hlavná ponuka
Hlavná ponuka RHMI obsahuje nasledujúce možnosti:
Položka ponuky | Popis |
---|---|
Ponuka Uťahovania zobrazuje zoznam všetkých programov uťahovania dostupných v nástroji. | |
Ponuka Dávka zobrazuje zoznam všetkých sekvencií dávky dostupných v nástroji. | |
Ponuka Informácie poskytuje informácie o nástroji a softvéri. | |
Ponuka Sieť poskytuje informácie o továrenskej sieti, ku ktorej je RHMI pripojené. | |
Ponuka Výsledky zobrazuje výsledky uťahovania. |
Indikačný panel
Indikačný panel sa nachádza v hornej časti všetkých ponúk. Ikony na indikačnom paneli poskytujú informácie o nižšie uvedených prvkoch.
Ikona | Popis |
---|---|
Ikona bezdrôtového pripojenia indikuje intenzitu signálu továrenského sieťového pripojenia nástroja. Ak pripojenie nie je vytvorené, ikona je prečiarknutá. | |
Ikona reverzného krúžku indikuje pozíciu reverzného krúžku na nástroji, t.j. smer otáčania po stlačení spúšťača nástroja. Ak je nástroj deaktivovaný, ikona je prečiarknutá. | |
Ikona batérie indikuje stav nabitia batérie pripojenej k nástroju. |
Úrovne nabitia batérie sú uvedené nižšie.
Ikona batérie | Úroveň nabitia |
---|---|
![]() | Plná |
![]() | Stredná |
Nízka | |
Kriticky nízka | |
Nástroj beží na vnútornú záložnú batériu | |
Nie sú k dispozícii žiadne informácie |

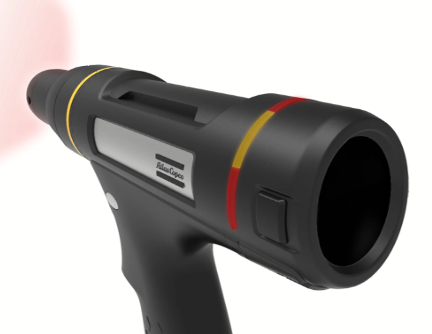

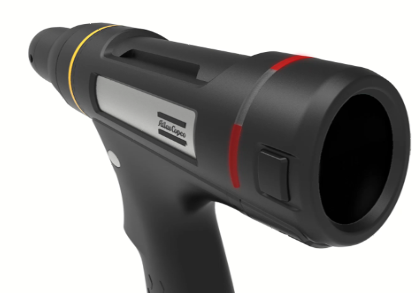

Správanie predného svetla a LED krúžku
Štandardné vzorce blikania LED krúžku sú zobrazené nižšie. Pre konfiguráciu LED krúžku pozri Príručka používateľa softvéru IxB.
Spustenie


Diel | Aktívny | Farba | Vzor | Trvanie |
---|---|---|---|---|

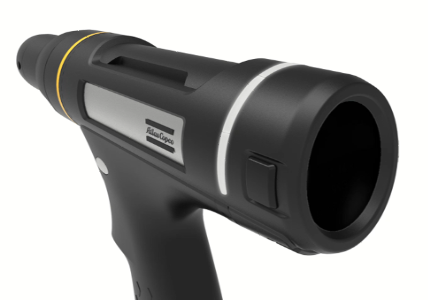

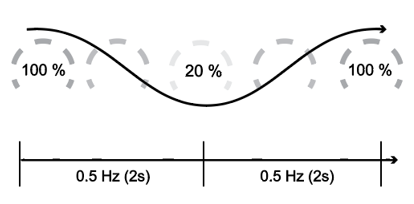

LED krúžok | Áno | Biela | Dýchanie | Do dokončenia procesu |
Predné svetlo | Nie | |||
Bzučiak | Nie |
OK uťahovanie


Diel | Aktívny | Farba | Vzor | Trvanie |
---|---|---|---|---|

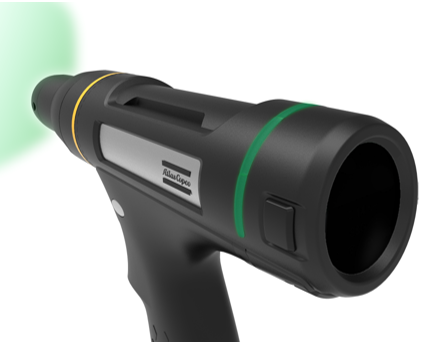

LED krúžok | Áno | Zelená | Neprerušovane svieti | Do ďalšieho utiahnutia/prispôsobiteľný |
Predné svetlo | Áno | Zelená | Neprerušovane svieti | Do ďalšieho utiahnutia/prispôsobiteľný |
Bzučiak | Nie |
NOK uťahovanie


Diel | Aktívny | Farba | Vzor | Trvanie |
---|---|---|---|---|

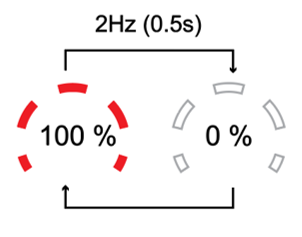

LED krúžok | Áno | Červená | Blikajúca slučka | Do ďalšieho utiahnutia/prispôsobiteľný |
Predné svetlo | Áno | Červená | Blikajúca slučka | Do ďalšieho utiahnutia/prispôsobiteľný |
Bzučiak | Nie |
Nízka hodnota


Diel | Aktívny | Farba | Vzor | Trvanie |
---|---|---|---|---|
LED krúžok | Áno | Žltá | Neprerušovane svieti | Do ďalšieho utiahnutia/prispôsobiteľný |
Predné svetlo | Nie |
| ||
Bzučiak | Nie |
Nastavenie s dvomi farbami
Napríklad: NOK/výsledok s nízkou hodnotou.


Diel | Aktívny | Farba | Vzor | Trvanie |
---|---|---|---|---|
LED krúžok | Áno | Červená + žltá | Neprerušovane svieti | Do ďalšieho utiahnutia/prispôsobiteľný |
Predné svetlo | Áno | Červená | Blikajúca slučka | Do ďalšieho utiahnutia/prispôsobiteľný |
Bzučiak | Nie |
Nastavenie s dvomi farbami (signály)

Diel | Aktívny | Farba | Vzor | Trvanie |
---|---|---|---|---|
LED krúžok | Áno | Červená + zelená | Neprerušovane svieti | Do ďalšieho utiahnutia/prispôsobiteľný |
Predné svetlo | Nie | |||
Bzučiak | Nie |
Diel | Aktívny | Farba | Vzor | Trvanie |
---|---|---|---|---|
LED krúžok | Áno | Žltá + zelená | Neprerušovane svieti | Do ďalšieho utiahnutia/prispôsobiteľný |
Predné svetlo | Nie | |||
Bzučiak | Nie |
Nastavenie s tromi farbami


Diel | Aktívny | Farba | Vzor | Trvanie |
---|---|---|---|---|
LED krúžok | Áno | Červená + žltá + zelená | Neprerušovane svieti | Do ďalšieho utiahnutia/prispôsobiteľný |
Predné svetlo | Nie | |||
Bzučiak | Nie |

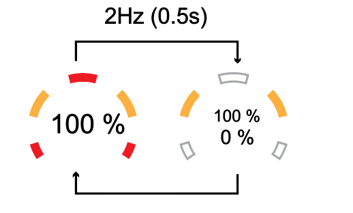

Záchranný režim


Diel | Aktívny | Farba | Vzor | Trvanie |
---|---|---|---|---|

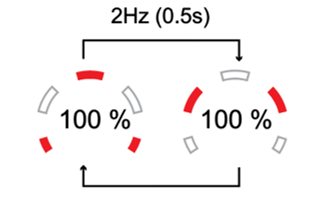

LED krúžok | Áno | Červená | Striedavé blikanie | Do ďalšieho utiahnutia/prispôsobiteľný |
Predné svetlo | Nie | |||
Bzučiak | Nie |

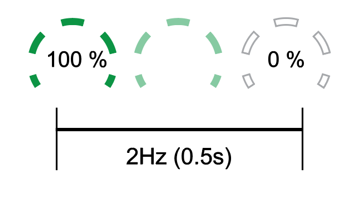

Čas vyp.


Diel | Aktívny | Farba | Vzor | Trvanie |
---|---|---|---|---|
LED krúžok | Áno | Červená alebo zelená v závislosti od prípadu | Vyblednúť | 0,5 s |
Predné svetlo | Áno | Ak OK alebo NOK | Vyblednúť | 0,5 s |
Bzučiak | Nie |
Inštalácia
Návod na inštaláciu
Pripojenie k webovému používateľskému rozhraniu softvéru IxB

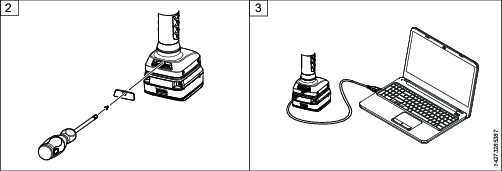

Pripevnite napájací zdroj k nástroju. Červené a zelené LED indikátory, spolu s LED indikátormi smeru, blikajú. Tým indikujú, že sa nástroj spúšťa. Počkajte, kým sa rozsvieti LED indikátor batérie a jeden z LED indikátorov smeru. Nástroj je teraz pripravený na prevádzku.
Zložte kryt portu USB nástroja.
Pripojte nástroj k portu USB počítača. Otvorte webový prehliadač a napíšte adresu používateľského rozhrania softvéru IxB Software: 169.254.1.1.



LED kontrolka batérie nesvieti po pripojení PSU.
Kurzy Product Essentials
https://www.youtube.com/watch?v=ffQHjRwbIgw
Inštalácia príslušenstva
Pre informácie, ako namontovať príslušenstvo na nástroj, pozri Montáž príslušenstva ITB-P.
Pripojenie elektrického silového kábla
Na pripojenie elektrického silového kábla pozri Produktové pokyny pre napájaciu jednotku 950.

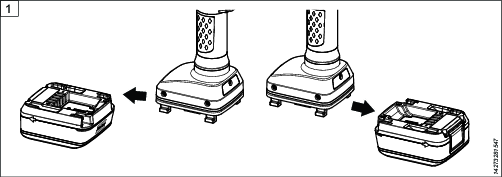

Vloženie a vybratie batérie

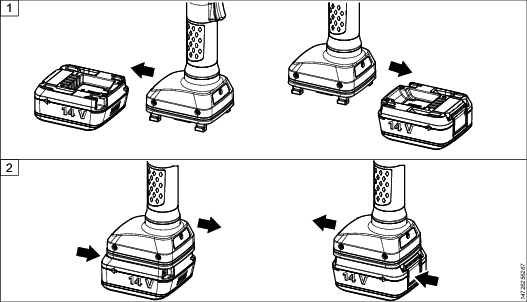

Vložte batériu do nástroja a uistite sa, že je správne upevnená. Batériu je možné vložiť otočenú dopredu alebo dozadu, aby ste získali najlepšiu prístupnosť a vyváženie.
Na vybratie batérie stlačte tlačidlo na batérii a vytlačte ju.

Počiatočná konfigurácia
Inštalácia a inovácia softvéru
Pre informácie o inštalácii a inovácii softvéru pozri Príručka používateľa softvéru IxB.
Konfigurácia nástroja
Pre informácie o vytvorení bezdrôtového pripojenia, inštalácii licencií, konfigurácii a priradení programov uťahovania pozri Príručka používateľa softvéru IxB.

Prepojenie odkazuje na najnovšiu verziu softvéru. Príručka používateľa popisujúce skoršie verzie softvéru sú k dispozícii na ServAid.
Prevádzka
Pokyny ohľadom ergonómie
Pri čítaní tohto zoznamu všeobecných ergonomických smerníc sa zamyslite nad vašou pracovnou stanicou, aby identifikovali oblasti vylepšenia postoja, umiestnenia komponentov alebo pracovného prostredia.
Robte si časté prestávky a často meňte pracovné polohy.
Prispôsobte oblasť pracovnej stanice vašim potrebám a pracovným úlohám.
Prispôsobte oblasť pohodlného dosahu určením, kde musia byť časti alebo nástroje umiestnené, aby ste predišli statickému pohybu.
Použite výbavu pracovnej stanice ako stoly a stoličky vhodné pre pracovnú úlohu.
Počas montážnych úkonov sa vyhnite pracovným polohám nad úrovňou ramien alebo zahŕňajúcim statické držanie.
Pri práci nad úrovňou ramien znížte zaťaženie na statické svaly znížením hmotnosti nástroja použitím napríklad momentových ramien, hadicových navijakov alebo vyvažovacích záťaží. Zaťaženie statických svalov môžete tiež znížiť uchopením nástroja bližšie k telu.
Často si robte prestávky.
Vyhnite sa extrémnym polohám ramena alebo zápästia, hlavne počas úkonov, ktoré si vyžadujú silu.
Prispôsobte pohodlné zorné pole, ktoré si vyžaduje minimálny pohyb očí a hlavy.
Použite osvetlenie vhodné pre pracovnú úlohu.
Použite nástroj vhodný pre pracovnú úlohu.
V hlučnom prostredí používajte ochranné vybavenie.
Aby ste minimalizovali vystavenie nadmerným úrovniam vibrácií, používajte kvalitné vkladacie nástroje a spotrebné diely.
Minimalizujte vystavenie reakčným silám.
Pri rezaní:
Rezací kotúč sa môže zaseknúť, ak dôjde k jeho ohnutiu alebo nesprávnemu vedeniu. Používajte správnu prírubu pre rezací kotúč a neohýbajte ho počas prevádzky.
Pri vŕtaní:
Pri prevŕtaní korunkovým vrtákom môže dôjsť k zastaveniu vrtáka. Ak je krútiaci moment pri preťažení vysoký, použite podporné rukoväte. Bezpečnostná norma ISO11148 časť 3 odporúča použitie zariadenia na absorbovanie reakčného momentu nad 10 Nm pre nástroje s pištoľovou rukoväťou a 4 Nm pre zapuzdrené nástroje.
Pri použití skrutkovačov alebo uťahovacích kľúčov s priamym pohonom:
Reakčné sily závisia od nastavení nástroja a vlastností spoja. Množstvo reakčnej sily, ktorú zvládne operátor, určuje sila a postoj operátora. Prispôsobte momentové nastavenie sile a postoju operátora a pri priveľkej výške nástroja použite momentové rameno alebo reakčnú tyč.
V prašnom prostredí použite systém na odsávanie prachu alebo noste ochrannú dýchaciu masku.
Prevádzkové pokyny
Kalibrácia nástroja
Pre informácie o kalibrácii tohto nástroja pozri Príručka používateľa softvéru IxB.

Prepojenie odkazuje na najnovšiu verziu softvéru. Príručka používateľa popisujúce skoršie verzie softvéru sú k dispozícii na ServAid.
Operácie RHMI
Povolenie a zakázanie tlačidla Vybrať RHMI
Tlačidlo Vybrať RHMI je možno povoliť alebo zakázať vo webovom používateľskom rozhraní softvéru IxB, pozri Príručka používateľa softvéru IxB.
Udalosti
Udalosti v systéme vygenerujú dialógové okná udalostí na displeji RHMI, ako aj vo webovom používateľskom rozhraní softvéru IxB. Na potvrdenie udalostí na RHMI raz stlačte tlačidlo Vybrať.
Niektoré udalosti nie je možné potvrdiť. Predtým, ako automaticky zmiznú z displeja, sa budú zobrazovať tri sekundy.
Uťahovania
RHMI sa môže použiť na výber programu uťahovania pre nástroj. Výber programu uťahovania uskutočnený na RHMI preváži každú úlohu, ktorá bola nastavená pre nástroj vo webovom používateľskom rozhraní softvéru IxB. Z RHMI je možné vybrať iba programy uťahovania uložené v softvéri IxB nástroja.
Výber programu uťahovania
Ak nie ste na hlavnej ponuke, stlačte a podržte tlačidlo Vybrať, kým sa nezobrazí hlavná ponuka.
Na otvorenie ponuky Uťahovanie stlačte tlačidlo Vybrať.
Pomocou tlačidiel Nahor a Nadol vyberte zo zoznamu program uťahovania. Číslo aktuálne vybratého programu uťahovania je označené nabielo.
Na potvrdenie stlačte tlačidlo Vybrať.
Čítanie výsledku uťahovania
Výsledok uťahovania je znázornený graficky, pričom indikuje buď uťahovanie OK alebo uťahovanie NOK (zelená pre OK, červená pre NOK). Na obrazovke sa zobrazujú výsledky uhla a uťahovacieho momentu.

Dávka
Sekvencie dávky sa používajú, keď operátori potrebujú vykonať série uťahovaní v jednej práci, a môžu sa obmedziť len tak, aby sledovali konkrétne poradie, v ktorom sa uťahovania vykonávajú. Sekvencie dávky pozostávajú z jednej alebo viacerých dávok a každá dávka pozostáva z jedného alebo viacerých uťahovaní.
RHMI sa môže použiť na výber sekvencie dávky pre nástroj. Výber sekvencie dávky uskutočnený na RHMI preváži každú úlohu, ktorá bola nastavená pre nástroj vo webovom používateľskom rozhraní softvéru IxB.
Výber sekvencie dávky
Ak nie ste na hlavnej ponuke, stlačte a podržte tlačidlo Vybrať, kým sa nezobrazí hlavná ponuka.
Na prechádzanie položkami hlavnej ponuky až k ponuke Dávka použite tlačidlo Nadol.
Na otvorenie ponuky Dávka stlačte tlačidlo Vybrať.
Na výber sekvencie dávky zo zoznamu použite tlačidlá Nahor a Nadol.
Na potvrdenie stlačte tlačidlo Vybrať.
Viewing Tool and Software Information
Ak nie ste na hlavnej ponuke, stlačte a podržte tlačidlo Vybrať, kým sa nezobrazí hlavná ponuka.
Na prechádzanie položkami hlavnej ponuky až k ponuke Informácie použite tlačidlá Nahor a Nadol
Na otvorenie ponuky Nástroj alebo Softvér stlačte tlačidlo Vybrať.
Na zobrazenie informácií o nástroji alebo softvéri použite tlačidlá Nahor a Nadol.
Ponuka Nástroj poskytuje nasledujúce informácie:
Informácie o nástroji | Popis |
---|---|
Model | Označenie modelu nástroja |
Sériové číslo | Sériové číslo nástroja |
Číslo výrobku | Číslo výrobku pre objednanie nástroja |
Max. moment | Maximálny uťahovací moment nástroja |
Max. otáčky | Maximálne otáčky nástroja |
Prevodový pomer | Prevodový pomer hriadeľa nástroja |
Dátum kalibrácie | Dátum, kedy bol nástroj naposledy kalibrovaný |
Nasledujúci dátum kalibrácie | Dátum, kedy by mal byť nástroj najbližšie kalibrovaný |
Ponuka Softvér poskytuje nasledujúce informácie:
Informácie o softvéri | Popis |
---|---|
Verzia softvéru | Nainštalovaná verzia softvéru a dátum inštalácie |
Zobrazenie informácií o sieti
Ak nie ste na hlavnej ponuke, stlačte a podržte tlačidlo Vybrať, kým sa nezobrazí hlavná ponuka.
Na prechádzanie položkami hlavnej ponuky až k ponuke Sieť použite tlačidlá Nahor a Nadol
Na otvorenie ponuky Sieť stlačte tlačidlo Vybrať.
Na zobrazenie informácií o sieti použite tlačidlá Nahor a Nadol.
Ponuka Sieť poskytuje nasledujúce informácie o sieti, ku ktorej je nástroj pripojený:
Informácie o sieti | Popis |
---|---|
Adresa IP | IP adresa nástroja |
Brána | Maska podsiete IP adries |
Maska podsiete | Brána pripojenia |
MAC adresa | MAC adresa nástroja |
Stav pripojenia | Stav pripojenia nástroja |
Uťahovanie
Pokým narastá uťahovací moment, úmerne stúpa aj reakčná sila. Uistite sa, že nástroj je v dobrom prevádzkovom stave a že ovládač je správne naprogramovaný. Vyhnete sa tak nečakanému správaniu nástroja, ktoré môže spôsobiť zranenie obsluhy.
Smer rotácie pre uťahovanie

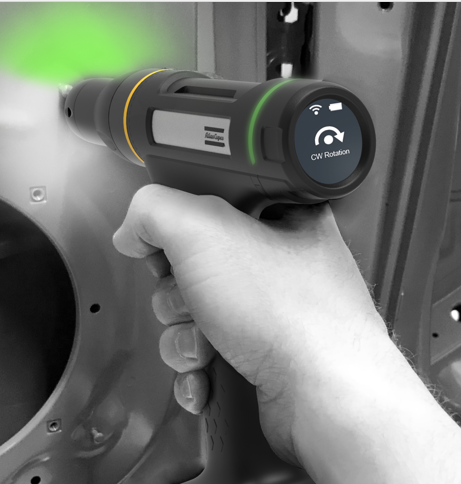

Skontrolujte pomocou stlačenia reverzného krúžku, či má nástroj správny smer otáčania:
Stlačte tlačidlo spätného chodu na pravej strane nástroja a nastavíte sme doprava (CW).
Stlačte tlačidlo spätného chodu na ľavej strane nástroja a nastavíte sme doľava (CCW).
Servis
Predchádzanie problémom s elektrostatickým vybitím (ESD)
Súčiastky nachádzajúce sa vo vnútri výrobku a riadiacej jednotky sú citlivé na elektrostatické vybitie. Aby ste sa v budúcnosti vyhli poruche, uistite sa, či vykonávate servis a údržbu v pracovnom prostredí schválenom ESD. Na nižšie uvedenom obrázku je príklad vhodnej servisnej pracovnej stanice.

Prenos konfigurácií pomocou IAM
Inteligentný modul aplikácie (RBU) má činiteľ tvaru SD karty. Karta obsahuje všetky konfigurácie a nastavenia súčasnej siete.
V prípade zlyhania nástroja je možné kartu preniesť do nového nástroja a všetky zostanú rovnaké. Po prenose karty sa nový nástroj aktualizuje na softvér na karte. Osvedčeným postupom je zabezpečiť, aby nový nástroj už bežal na rovnakej verzii softvéru ako starý nástroj s cieľom minimalizácie rizika straty údajov.
Upozorňujeme, že pri prenose karty na iný nástroj sa uložené výsledky súvisiace s nástrojom stratia. MAC adresa súvisí s kartou, nie so samotným nástrojom. Pri prenose karty na nový nástroj sa preto MAC adresa nástroja aktualizuje.

IAM sa nemôže používať na nič iné než ukladanie údajov o konfigurácii nástroja a softvéru. Preformátovanie karty aj manipulácia s údajmi na karte inými prostriedkami než softvér IxB alebo ToolsTalk Service 2 spôsobí, že karta bude nepoužiteľná.
Kurzy Product Essentials
https://www.youtube.com/watch?v=zB0QcQSdsz8
Návod na údržbu
Generálna údržba
Nástroj nechajte servisovať iba kvalifikovaným odborníkom za použitia identických náhradných dielov. Zabezpečí sa tak zachovanie bezpečnosti nástroja. Servis smie vykonávať iba kvalifikovaný personál, ktorý bol vyškolený pre servis nástrojov IxB.
Elektrický motor je utesnená jednotka a nesmie ho za žiadnych podmienok otvárať nikto okrem spoločnostiAtlas Copco Industrial Technique AB! Ak sa odhaduje, že motor má poruchu alebo potrebuje servis, musí sa celá jednotka motora vrátiť na výmenu spoločnosti Atlas Copco Industrial Technique AB. Servis sa nevykoná na motoroch, ktoré otvoril niekto iný ako spoločnosť Atlas Copco Industrial Technique AB.
Odporúčame opravu a preventívnu údržbu v pravidelných intervaloch raz ročne alebo maximálne po 250 000 utiahnutiach, v závislosti od toho, čo bude skôr. Častejšia oprava môže byť potrebná, ak sa zariadenie používa vo veľmi náročných prevádzkach. Ak stroj nepracuje správne, musíte ho okamžite vyradiť z prevádzky a nechať skontrolovať.
Pri demontáži nástroja vždy používajte špeciálne dimenzované servisné nástroje, ktoré sú odporúčané v časti Náhradné diely na ServAid - https://servaid.atlascopco.com.
Servisné odporúčania
Odporúča sa preventívna údržba v pravidelných intervaloch. Pozrite si podrobné informácie o preventívnej údržbe. Ak výrobok nefunguje správne, prerušte jeho prevádzku a skontrolujte ho.
Ak nie sú zahrnuté žiadne podrobné informácie o preventívnej údržbe, postupujte podľa týchto všeobecných pokynov:
Príslušné diely dôkladne vyčistite
Vymeňte všetky poškodené alebo opotrebené diely
Údržba záložnej batérie
Nástroj obsahuje vnútornú záložnú batériu. Záložná batéria sa používa napríklad na udržanie aktívneho rádiového spojenia počas výmeny hlavnej batérie. Záložná batéria poskytuje približne 20 sekúnd na výmenu hlavnej batérie, kým sa nástroj vypne.

Novo vyrobený nástroj vždy pripojte k hlavnej batérii a zapnite jeho napájanie na dve hodiny, aby sa záložná batéria nabila.

Pri používaní verzií softvéru pred verziami uvedenými v nasledujúcej tabuľke vymeňte záložnú batériu aspoň každých 12 mesiacov. Výmenu musí vykonávať kvalifikovaný servisný technik. Vymenená záložná batéria sa musí recyklovať podľa pokynov na recykláciu.

Pri vydaniach softvéru podľa tabuľky nižšie vymeňte záložnú batériu každý tretí rok. Predĺžený servisný interval sa vzťahuje na čerstvú batériu používanú len spolu s verziami softvéru uvedenými v tabuľke nižšie. Ak je záložná batéria už takmer 12 mesiacov stará, pri aktualizácii na nový softvér sa odporúča ju vymeniť.
TBP/TBP-S | SRB31 | SRB81 | IxB |
Verzia 2.1.3 alebo novšia | Verzia 1.3.15 alebo novšia | Verzia 1.4.0 alebo novšia | Verzia 3.10.4 alebo novšia |
Skladovacie podmienky
Na životnosť záložnej batérie majú negatívny vplyv extrémne teploty. Skladujte nástroj v prostredí s okolitou teplotou od 0 do 30 °C. Nedržte rezervné záložné batérie na sklade.
Ak sa má novo vyrobený nástroj držať na sklade, pred uskladnením ho nezabudnite aspoň na dve hodiny zapnúť.
Počas skladovania nezabudnite nástroj aspoň každých päť mesiacov zapnúť, aby sa dobila záložná batéria. Nástroj sa musí každý raz zapnúť aspoň na dve hodiny.
Návod na mazanie
Odporúčané mazivá
Diel | Mazivo |
---|---|
Prevody | Molycote BR2 Plus |
Všeobecné použitie | Almagard LE 3751 |
Mazanie
Pri každej príležitosti servisu namažte podľa oddielu Odporúčané mazivá.
Pre viac informácií pozri časť Náhradné diely v ServAid - https://servaid.atlascopco.com.
Riešenie problémov
Kódy udalostí a chýb
Pre kompletný zoznam udalostí a chýb nástroja pozri Príručka používateľa softvéru IxB.
Prehriaty nástroj
Pri správnom nastavení zvládne nástroj akékoľvek normálne linkové práce, ktoré vykonáva operátor.
Teplotu nástroja môžu ovplyvniť nasledujúce parametre:
krátke časy cyklov
uťahovací moment vyšší než menovitý
príliš nízke otáčky
veľmi vysoký prevládajúci uťahovací moment
veľmi mäkké spoje
teplota okolia
Recyklácia
Environmentálne predpisy
Keď výrobok splnil svoj účel, musí byť správne recyklovaný. Demontujte výrobok a recyklujte jeho komponenty v súlade s miestnou legislatívou.
O batérie sa postará vaša národná organizácia na recykláciu batérií.
Recyklačné pokyny

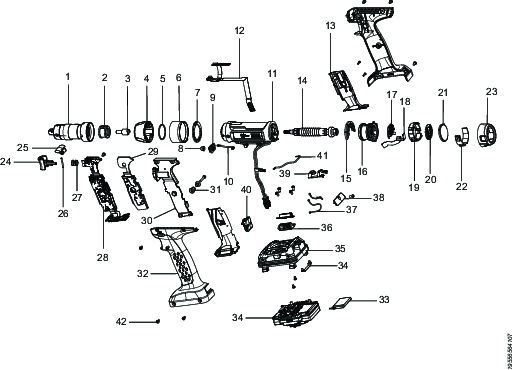

Poz. | Diel | Poznámky | Recyklovať ako |
---|---|---|---|
1 | Predné ozubené koleso | Kov, hliník a oceľ | |
2 | Snímač | Elektronika | |
3 | Vložený hriadeľ | Kov, oceľ | |
4 | Klobúčiková matica predného svetla | Plast, iné, PA | |
5 | O-krúžok | 2 ks | Guma, PUR |
6 | Rozperka | Kov, hliník | |
7 | Doska plošných spojov predného svetla | Elektronika | |
8 | Tlačidlo | Plast, iné, PA | |
9 | Doska plošných spojov | Elektronika | |
10 | Kábel | Elektronika | |
11 | Rám motora a stator | Kov, meď, hliník a oceľ | |
12 | Prívodná šnúra motora | Elektronika | |
13 | Podpera rukoväti | Vľavo, vpravo | Plast, iné, PA |
14 | Rotor | Kov, neodým a oceľ | |
15 | Svetelný vysielač | 5 ks | Plast, iné, PA |
16 | Ložiskový štít | Kov, hliník | |
17 | RHMI LED prívodná šnúra | Elektronika | |
18 | MIPI prívodná šnúra | Elektronika | |
19 | Nosič | Plast, iné, PA | |
20 | RHMI doska | Elektronika | |
21 | RHMI displej | Elektronika | |
22 | Tlačidlá RHMI | Elektronika | |
23 | Zadný kryt | Kov, hliník | |
24 | Spúšť | Plast, iné, neodým | |
25 | Tlačidlo obrátenia chodu | Plast, iné, neodým | |
26 | Kolík | Kov, oceľ | |
27 | Pružina | Kov, oceľ | |
28 | Hlavná doska | Elektronika | |
29 | Guma podpery hlavnej dosky plošných spojov | Guma, PUR | |
30 | Podpera rukoväti | Kov, hliník | |
31 | Skrutka | 2 ks | Kov, hliník |
32 | Rukoväť | Vľavo, vpravo | Plast, iné, PA |
33 | Záložná batéria | Batéria, Li-Ion | |
34 | Výkonový modul | Elektronika | |
35 | Základňa nástroja | Kov, hliník | |
36 | Doska antény | 2 ks | Elektronika |
37 | Kábel antény | 2 ks | Elektronika |
38 | Veko | Plast, iné, PA | |
39 | Uzemňovací podstavec | Kov, oceľ | |
40 | Konektor | Plast, iné, PA | |
41 | Kábel | Elektronika | |
42 | Skrutka | 27 ks | Kov, oceľ |
