5G Connect-S ITB-A
製品情報
一般情報
警告物的損害や重傷を負う危険性
ツールを操作する前にすべての指示を読み、理解し、それらに従っていることを確認してください。すべての注意事項に従わない場合、感電、火災、物的損傷、重傷に至る危険性があります。
システムのさまざまな部品とともに提供される安全情報をお読みください。
システムのさまざまな部品の設置、運用、保守のための製品注意事項をお読みください。
システムおよびその部品に関するすべてのローカル規定安全規制をお読みください。
今後の参考のために、すべての安全情報と注意事項を保管しておいてください。
安全信号用語
安全信号用語の「危険」、「警告」、「注意」、「通知」には次のような意味があります:
危険 | 「危険」は、回避しなければ、死亡または重傷を負うことになる危険な状況を示します。 |
警告 | 「警告」は、回避しなければ、死亡または重傷を負う可能性のある危険な状況を示します。 |
注意 | 「注意」は安全警戒記号とともに用いられ、回避しなければ、軽傷または中程度の傷害を負う可能性のある危険な状況を示します。 |
通知 | 「通知」はケガに関係しない手順に対して用います。 |
ウェブサイト
当社の製品、付属品、スペアパーツおよび公表事項に関する情報は、Atlas CopcoのWebサイトにてご覧いただけます。
次をご覧ください：www.atlascopco.com.
ServAid
ServAidは以下のような技術情報を含むポータルで、継続的に更新されます：
規制及び安全に関する情報
技術データ
設置、運転およびサービスに関する注意事項
予備部品のリスト
アクセサリ
寸法図面
次をご覧ください：https://servaid.atlascopco.com.
詳細な技術情報については、最寄のAtlas Copco代理店までお問い合わせください。
生産国
生産国については製品ラベルの情報をご参照ください。
寸法図面
寸法図は、寸法図アーカイブまたはServAidのいずれかにあります。
次をご覧ください：http://webbox.atlascopco.com/webbox/dimdrwあるいは https://servaid.atlascopco.com。
概要
LED インジケーター

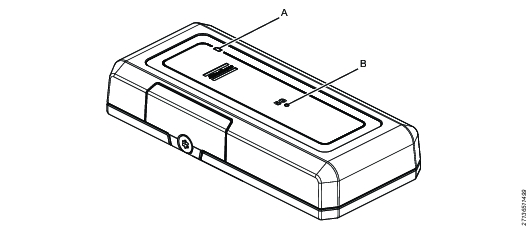

5G Connect-S ITB-A には、さまざまなステータスを示す 2 つの LED が装備されています。
位置 | LED | 表示 |
|---|---|---|
A | 白に定常点灯 | 電源がオン。 |
B | 青に定常点灯 | 接続準備完了。* |
* ツールがネットワークに接続されていることとは異なります。ツールのネットワークへの接続状態については、ツールの HMI を参照してください。
技術製品データ
技術的な製品データは、ServAidまたはAtlas Copcoのウェブサイトにあります。
次をご覧ください：https://servaid.atlascopco.comあるいは www.atlascopco.com。
取り付け
設置要件
前提条件
5G Connect-S ITB-A を取り付けるツールのシリアル番号は 少なくとも C 以降のアルファベットで始まる必要があります。シリアル番号が A または B で始まるツールの場合は、ツールを 5G Connect-S ITB-A で使用する前にモーターフレックスカードを交換する必要があります。詳細については、最寄りのアトラスコプコサービスセンターまでお問い合わせください。
設置の手順
アクセサリの取り付け
ツールまたはアクセサリの分解は、資格のあるメンテナンス担当者が実行する必要があります。
分解を始める前に、ツールからバッテリーを取り外してください。
必要なツール：
自在スパナ
スクリュードライバ

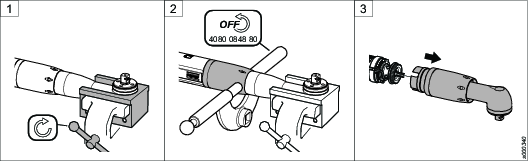

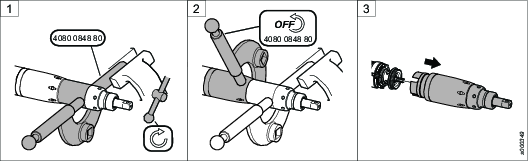

前部を掴み具（適切なサイズを選択します）に入れ、掴み具を万力で締め付けます。
自在スパナを使用してフロントキャップナットを緩めます。万力からツールを取り外します。
アングルギアをツールから慎重に引き抜きます。
アングルギアハウジングから以下の部品を取り外します。
ロックリング（後で使用するために取っておきます）。
シールワッシャ（廃棄します）。
フロントキャップナット（破棄します）。
アングルギアハウジングに以下の部品を取り付けます。
新たに取り付けるフロントキャップナット。キャップナットの内側にグリースの薄い層を塗布します。
新しいシールワッシャ。
ロックリング。

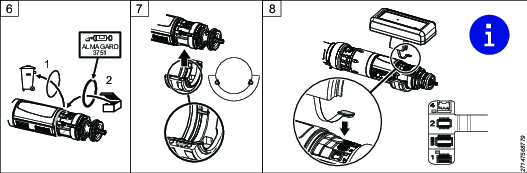

モータハウジングのOリングを、同径でより厚いOリングと交換します。Oリングとモータハウジングの下側部分にグリースの薄い層を塗布します。
内側にピンが2本あるハーフリング内にツールを入れます。ハーフリングが正しい位置に置かれると、ピンはモータハウジングのスロットに嵌まり込み、ハーフリングの回転を防ぎます。
上部ハーフリングのフレックスケーブルをツールの USB ポートに接続し、2 つのハーフリングを組み合わせます。
正しく接続されていない場合、USB コネクタが損傷する可能性があります。USB コネクタは、フレックス ケーブルがねじれずに折り重なるように接続する必要があります。

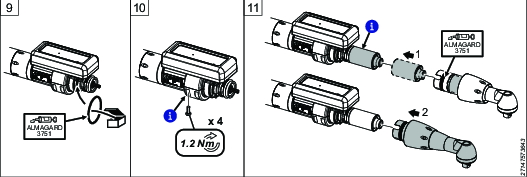

ハーフリングの前面にあるスロットにOリングを入れます。Oリングにグリースの薄い層を塗布します。
ドライバを使って2つのハーフリングを4本のネジで締め付けます。
ハーフリング端部のシールがしっかりと密閉されていることを確認してください。
ギアハウジングから遊星歯車を引き抜きます。遊星歯車をシャフト上で最後まで押し下げます。
歯車が正しい位置になっていることを確認します。
ギアを元の位置に戻します。シールワッシャにグリースの薄い層を塗布します。

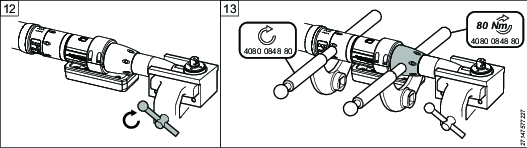

前部を掴み具に入れ、掴み具を万力で締め付けます。
自在スパナを使用してフロントキャップナットを締め付けます。
nanoSIM カードの取り付け
nanoSIM カードの取り付け方法については、5G Connect-S ITB-A ユーザーガイドを参照してください。
初期構成
構成
ソフトウェアの構成方法については、5G Connect-S ITB-A ユーザーガイドを参照してください。
操作
人間工学に関するガイドライン
一般的な人間工学に基づいたガイドラインの本リストを読み、姿勢、コンポーネントの配置、作業環境において改善できるエリアを特定して、ご自身のワークステーションについてご検討ください。
頻繁に休憩をとり作業姿勢を変更すること。
ワークステーション領域を任意のニーズと作業タスクに適合させること。
静止荷重を避けるために部品やツールがどこに配置されるべきかを決定することにより、適度に手の届く範囲を調整すること。
テーブルや椅子などの作業タスクに適切なワークステーション設備を使用すること。
組立操作中に肩より高い位置または静止保存状態での作業を避けること。
肩より高い位置で作業する場合、トルクアーム、ホースリール、または重量バランサーなどを使用してツールの重量を減少させることにより静的筋の負荷を軽減すること。静的筋への負荷はツールを体に近づけて保持することによって軽減することもできます。また、負荷を身体の近くに保持することで静的筋肉への負荷を軽減することができます。
頻繁に休憩を取ること。
とりわけ、ある程度の力を要する作業において、腕または手首の無理のある姿勢を避けること。
必要とする目と頭の動きを最小限にするよう、視野を便利なように調整します。
作業タスクに適切な照明を使用すること。
作業タスクに適切なツールを選択すること。
騒音の多い環境では、防音保護具を使用してください。
過剰な振動レベルへの曝露を最小限にするには、高品質の挿入ツールおよび消耗品を使用してください。
反力への暴露を最小限に抑えること。
切断時
カットオフホイールが曲がっているか、適切にガイドされていないと、カットオフホイールが嵌って動かなく可能性があります。カットオフホイールに正しいフランジを使用し、操作中にカットオフホイールを曲げることを避けてください。
掘削時
ドリルビットを突き抜ける際にドリルが停止することがあります。必ずサポートハンドルを使用してください。安全規格 ISO11148 パート 3 では、ピストルグリップツールについては 10 Nm 以上、ストレートツールについては 4 Nm 以上の反動トルクを吸収するデバイスを使用することを推奨しています。
直接駆動スクリュードライバーやナットランナの使用時
反力は、ツール設定とジョイントの特性によって変わります。強度と姿勢により、オペレーターが許容できる反力の大きさが決まります。オペレータの力や姿勢にトルク設定を適合させ、トルクが大きすぎる場合はトルクアームまたは反力バーを使用します。
ほこりの多い環境では、ほこり抽出システムを使用するか、口の保護マスクを着用します。
サービス
メンテナンスに関する注意事項
ハイブリッド スーパーキャパシタのメンテナンス
5G Connect-S ITB-A が 6 か月間使用されていなかった場合は、充電する必要があります。
ネジを緩め、5G Connect-S ITB-A のサイドカバーを取り外します。
一方の端にマイクロUSB コネクタ、もう一方の端に任意の USB コネクタが付いたケーブルを使用して、5G Connect-S ITB-A のマイクロ USB ポートを適切な電源に接続します。
約 1.5 分間充電します。
ESD トラブルの予防
製品内部のコンポーネントは、静電気に対して敏感です。将来の故障を予防するために、ESDが承認した作業環境で整備とメンテナンスを行うようにしてください。下の図は、適切な整備作業ステーションの例を示します。
リサイクル
環境規制
製品がその目的を果たし終えると、適切にリサイクルする必要があります。製品を分解し、地元の法規に基づいて構成部品をリサイクルします。
バッテリーについては、ご自分の国のバッテリー回収機関に処置を委ねること。

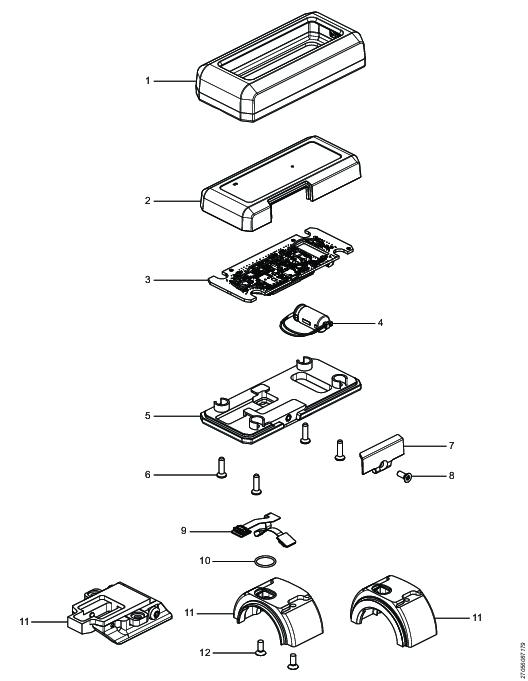

リサイクル情報
位置 | 部品 | リサイクル |
|---|---|---|
1 | プロテクトカバー | ゴム、PU |
2 | トップカバー | プラスチック、その他、PA |
3 | PCBA アセンブリ | 電子部品 |
4 | コンデンサアセンブリ | 電子部品 |
5 | 底板 | 金属、アルミニウム |
6 | 六角ソックネジ | 金属、スチール |
7 | 蓋 | プラスチック、その他、PA |
8 | 六角ソックネジ | 金属、スチール |
9 | フレックスボード PCBA | 電子部品 |
10 | Oリング | ゴム、NBR |
11 | スキャナーブラケット | 金属、アルミニウム |
12 | 六角ソックネジ | 金属、スチール |
