GFA-HIT

Geared Front Attachment

Informacje o produkcie

Informacje ogólne

OSTRZEŻENIE

Ryzyko wystąpienia szkód materialnych lub poważnych obrażeń ciała.

Przed rozpoczęciem użytkowania narzędzia należy przeczytać ze zrozumieniem wszystkie instrukcje, a następnie postępować zgodnie z nimi. Nieprzestrzeganie wszystkich instrukcji może spowodować porażenie prądem elektrycznym, pożar, szkody materialne i/lub poważne obrażenia ciała.

  • Należy przeczytać wszystkie informacje dotyczące bezpieczeństwa dostarczone wraz różnymi częściami systemu.

  • Należy przeczytać wszystkie instrukcje dotyczące instalowania, obsługi i konserwacji różnych części systemu.

  • Należy przeczytać wszystkie obowiązujące lokalnie przepisy bezpieczeństwa dotyczące systemu i jego części.

  • Wszystkie informacje i instrukcje dotyczące bezpieczeństwa należy zachować do wykorzystania w przyszłości.

W tej sekcji

Słowa sygnalizujące zagrożenia

Zwroty ważne ze względu na bezpieczeństwo to Niebezpieczeństwo, Ostrzeżenie, Przestroga i Uwaga. Mają one następujące znaczenia:

NIEBEZPIECZEŃSTWO

NIEBEZPIECZEŃSTWO opisuje niebezpieczną sytuację, która powoduje śmierć lub poważne uszkodzenia ciała.

OSTRZEŻENIE

OSTRZEŻENIE opisuje niebezpieczną sytuację, która może powodować śmierć lub poważne uszkodzenia ciała.

OSTRZEŻENIE

PRZESTROGA jest stosowana wraz z symbolem ostrzeżenia o zagrożeniu i oznacza niebezpieczną sytuację, która może spowodować drobne lub umiarkowane obrażenia, jeśli nie zostaną podjęte odpowiednie środki.

UWAGA

UWAGA służy do opisywania praktyk nie związanych z zagrożeniem obrażeniami osób.

Kraj pochodzenia

Informacje o kraju pochodzenia znajdują się na etykiecie produktu.

Informacje ogólne

Opis systemu

System szeregowych przystawek przekładniowych (GFA) służy do dokręcania i odkręcania typu Hold and Drive (HAD). Jest to system, który utrzymuje śrubę tak, aby nie obracała się podczas dokręcania nakrętki na śrubie. System może być używany do połączeń śrubowych w trudno dostępnych miejscach.

Operacja dokręcania jest kontrolowana przez oddzielną jednostkę napędową, do której przymocowany jest system. Jednostka napędowa może być zarówno pneumatyczna jak i elektryczna.

Modułowa struktura systemu pozwala na szeroki zakres konfiguracji różnych połączeń śrubowych i procesów dokręcania.

Elementy systemu

Modułowy system GFA składa się z następujących głównych elementów:

Elementy systemu GFA

Pozycja

Element

Funkcja

A

Adapter

System GFA można dopasować do różnych interfejsów za pomocą adaptera. Interfejs różni się w zależności od modelu jednostki napędowej.

B

Moduł przedniego mocowania przekładni

Moduł GFA obejmuje obudowę, która posiada wiele przekładni zębatych utrzymujących oś centralną na stałym miejscu.

C

Uchwyt i gniazdo układu
napędowego

Dzięki uchwytowi i gniazdu układu napędowego śruba za pomocą końcówki jest utrzymywana nieruchomo podczas dokręcania nakrętki.

Wydajność GFA

W celu uzyskania zalecanego momentu obrotowego patrz SI.

Dokładność 3σ: 6%

Nigdy nie wolno przekraczać zalecanego maksymalnego momentu dokręcania.

Szacowana żywotność produktu HIT wynosi 250 000 dokręceń.

Nasadka będzie ulegać zużyciu i dlatego jest uważana za materiał eksploatacyjny.

Instalacja

Instrukcja instalacji

Montaż modułu GFA

Demontaż modułu GFA

Montaż systemu GFA na narzędziu pistoletowym

Czynności przygotowawcze

Jeśli pierścień i części blokujące są zamontowane na narzędziu, należy wykonać poniższe czynności.

  1. Przytrzymać jednostkę napędową na miejscu za pomocą klucza hakowego, zabezpieczając obudowę przekładni narzędzia. Poluzować i zdjąć pierścień za pomocą innego klucza hakowego w kierunku zgodnym z ruchem wskazówek zegara.

  2. Odblokować i usunąć części blokujące z jednostki napędowej za pomocą małego śrubokręta.

Montaż modułu GFA na narzędziu pistoletowym

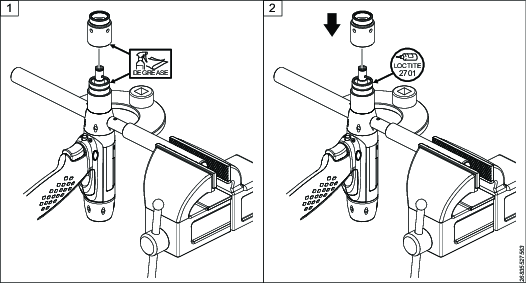

  1. Przytrzymać jednostkę napędową na miejscu za pomocą klucza hakowego, zabezpieczając obudowę przekładni narzędzia. Oczyścić gwinty jednostki napędowej i gwinty dolnej części adaptera.

  2. Posmarować gwint jednostki napędowej Loctite 2701 lub podobnym klejem.

  3. Dokręcić adapter kluczem hakowym w kierunku przeciwnym do ruchu wskazówek zegara z momentem 30 Nm.

  4. Przytrzymać adapter na miejscu za pomocą klucza hakowego. Oczyścić gwinty górnej części adaptera i gwinty nakrętki kołpakowej modułu GFA.

  5. Nałożyć preparat Loctite 243 lub podobny produkt na gwinty górnej części adaptera.

  6. Dokręcić nakrętkę kołpakową modułu GFA kluczem hakowym w kierunku zgodnym z ruchem wskazówek zegara z momentem 10 Nm.

Demontaż systemu GFA z narzędzia pistoletowego

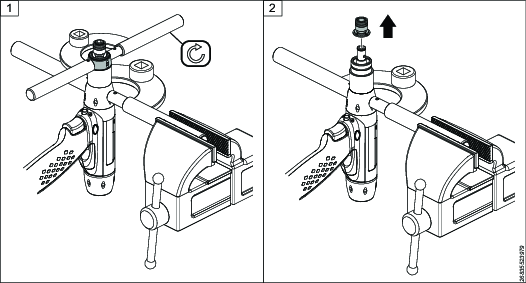

  1. Przytrzymać adapter systemu GFA za pomocą klucza hakowego. Poluzować nakrętkę kołpakową modułu GFA za pomocą innego klucza hakowego w kierunku przeciwnym do ruchu wskazówek zegara.

  2. Wyjąć moduł GFA z adaptera.

  3. Przytrzymać jednostkę napędową na miejscu za pomocą klucza hakowego, zabezpieczając obudowę przekładni narzędzia. Poluzować adapter za pomocą innego klucza hakowego w kierunku zgodnym z ruchem wskazówek zegara.

  4. Zdjąć adapter z jednostki napędowej.

Test działania

Test działania został przeprowadzony na module GFA odłączonym od urządzenia.

Test działania należy wykonać przed pierwszym dokręcaniem i po każdej konserwacji.

Aby przeprowadzić test działania należy:

  1. Ręcznie obróć wyjściowe koło zębate. Powinno się ono dać łatwo obrócić.

  2. Jeżeli trudno je obrócić, należy otworzyć obudowę i sprawdzić, czy wszystkie elementy znajdują się w prawidłowej pozycji. Jeśli problemy nadal występują, skontaktować się z Centrum obsługi klienta Atlas Copco.

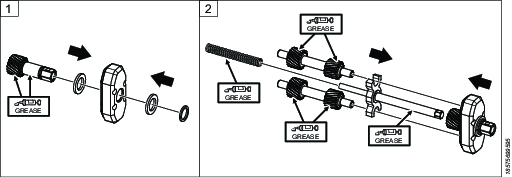

  3. Nasmarować system i zmontować go.

Ważne informacje

Obsługa

Wytyczne ergonomiczne

Podczas czytania zamieszczonej poniżej listy ogólnych wytycznych dotyczących ergonomii miejsca pracy należy zastanowić się nad swoim stanowiskiem pracy i określić obszary umożliwiające wprowadzenie ulepszeń dotyczących pozycji operatora, rozmieszczenia podzespołów lub środowiska roboczego.

  • Należy robić częste przerwy i często zmieniać pozycje robocze.

  • Dostosować obszar stanowiska pracy do swoich potrzeb i wykonywanego zadania.

    • Uwzględnić wygodne rozmieszczenie części lub narzędzi w zasięgu ręki, aby uniknąć obciążenia statycznego.

    • Używać wyposażenia stanowiska pracy, takiego jak stoły i krzesła, dostosowanego do wykonywanego zadania.

  • Unikać pozycji roboczych powyżej poziomu ramion lub pozycji wymagających statycznego trzymania podczas czynności montażowych.

    • W przypadku wykonywania pracy powyżej poziomu ramion należy ograniczać obciążenie statyczne mięśnie, zmniejszając ciężar narzędzia przez zastosowanie na przykład dźwigni reakcyjnych, bębnów do nawijania przewodów elastycznych lub przeciwwag. Obciążenie statyczne mięśni można również zmniejszyć, trzymając narzędzie blisko ciała.

    • Należy robić częste przerwy.

    • Unikać przyjmowania ekstremalnych pozycji ręki lub nadgarstka, szczególnie podczas wykonywania operacji wymagających stosowania siły.

  • Zaaranżować wygodne pole widzenia, które wymaga minimalnych ruchów oka i głowy.

  • Stosować oświetlenie odpowiednie do wykonywanego zadania.

  • Wybierać narzędzie odpowiednie do wykonywanego zadania.

  • W hałaśliwym otoczeniu należy używać środków ochrony słuchu.

  • Należy używać wysokiej jakości wkładek narzędziowych oraz materiałów eksploatacyjnych, aby ograniczyć do minimum poziomy wibracji.

  • Ograniczać do minimum stopień narażenia na siły reakcji.

    • Podczas cięcia:

      Tarcza do cięcia może zostać zablokowana, jeżeli tarcza ta zostanie wygięta lub jeśli nie będzie prawidłowo prowadzona. Należy używać kołnierza odpowiedniego dla tarczy do cięcia i unikać zginania tarczy do cięcia podczas pracy.

    • Podczas wiercenia:

      Wiertarka może utknąć, gdy wiertło przejdzie na wylot. W przypadku, gdy moment utyku jest zbyt wysoki należy używać uchwytów pomocniczych. Norma bezpieczeństwa ISO11148, część 3, zaleca używanie urządzeń amortyzujących moment reakcyjny o wartości powyżej 10 Nm w przypadku narzędzi z uchwytem pistoletowym oraz powyżej 4 Nm w przypadku narzędzi z uchwytem prostym.

    • W przypadku używania wkrętaków lub nakrętek z napędem bezpośrednim:

      Siły reakcji zależą od ustawień narzędzia i właściwości połączenia. Siła i postawa określają siłę reakcji, którą może przyjąć operator. Należy dostosowywać nastawę momentu do siły i postawy operatora oraz używać dźwigni reakcyjnej lub drążka reakcyjnego, jeśli moment jest zbyt wysoki.

  • W zapylonym otoczeniu należy używać systemu odpylającego lub zakładać maskę ochronną na usta.

Instrukcja obsługi

Obsługa systemu GFA

OSTRZEŻENIE

Ryzyko obrażeń ciała

Jeżeli system niespodziewanie się poruszy lub jeżeli siły reakcyjne są pochłaniane niepoprawnie, może to prowadzić do ciężkich obrażeń ciała i powstania szkód materialnych.

  • Zawsze należy sprawdzać, czy system jest prawidłowo umieszczony na główce nakrętki.

OSTRZEŻENIE

Niebezpieczeństwo zgniecenia

Podwójny spust to wymusza na operatorze używanie obu rąk podczas pracy z narzędziem. Bez niego operator może przypadkowo uruchomić narzędzie podczas regulacji głowicy Crowfoot, doznając poważnych obrażeń dłoni.

  • Upewnić się, że narzędzia nie można uruchomić po zwolnieniu podwójnego spustu.

  • Należy każdorazowo sprawdzać narzędzie poprzez zwolnienie w pierwszej kolejności podwójnego spustu, a następnie naciśnięcie spustu narzędzia. Jeśli narzędzie uruchomi się, przerwać pracę.

Serwis

Przegląd czynności serwisowych

System HIT został zaprojektowany z myślą o trwałości bez konieczności konserwacji części wewnętrznych lub smarowania.

W tej sekcji

Instrukcje i interwały serwisowe

Codzienny serwis

  1. Czyścić zewnętrzną część GFA.

  2. Sprawdzać GFA pod kątem uszkodzeń.

  3. Sprawdzać wszystkie mocowania GFA.

  4. Przeprowadzać testy działania i wychwytywać nietypowe dźwięki.

Instrukcja konserwacji

Wymiana końcówki wkrętakowej gniazda HAD

Usunąć końcówkę wkrętakową gniazda HAD

  1. Odkręcić dwa wkręty T8.

  2. Wyjąć gniazdo położone w przedniej części szeregu.

  3. Wyjąć końcówkę z uchwytu do końcówek.

Włożyć końcówkę wkrętakową gniazda HAD

  1. Umieścić końcówkę w uchwycie do końcówek i zabezpieczyć ją wkrętem ustalającym.

  2. Umieścić gniazdo w przedniej części szeregu.

  3. Dokręcić dwie śruby T8. Upewnić się, że śruby wchodzą w otwory na wale wyjściowym przedniej części szeregu.

Czyszczenie systemu

System należy czyścić przecierając go delikatnie czystą, miękką szmatką.

Recykling

Przepisy ochrony środowiska

Po zakończeniu okresu eksploatacji produkt musi zostać poddany właściwemu recyklingowi. Produkt należy zdemontować, zaś jego elementy poddać recyklingowi zgodnie z lokalnymi przepisami.

Akumulatory należy przekazać krajowej organizacji odzysku zużytych baterii i akumulatorów.

Informacje dotyczące recyklingu

Część

Utylizować jako

1–5, 7, 9–11

Stal

6, 8

Aluminium
