Changing the Latch Function
Supplément à la notice
Modification de la fonction de verrouillage
Il est possible de modifier le verrouillage de douille pour lui donner l'une de ces deux fonctions :
Fonction verrouillage – il faut enfoncer le verrou de sécurité à l'aide d'un outil pour pouvoir enlever la douille.
Fonction non-verrouillage – la douille peut être retirée du carré d'entraînement.
Pour modifier la fonction du verrou de sécurité :

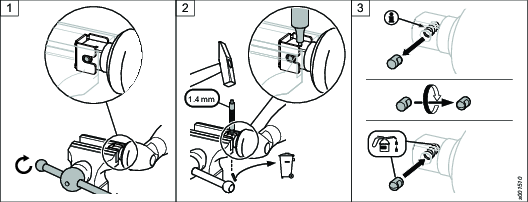

Pliez l'outil d'entretien (4220 8911 02) en forme de U avec vos mains ou avec une pince, et placez-le sur le carré d'entraînement.
Placez le carré d'entraînement dans un étau de façon à ce que le verrou de sécurité soit enfoncé.
Chassez la goupille d'arrêt à la main avec le chasse-goupille de 1,4 mm ( (4080 0333 00)). Le cas échéant, tapez doucement sur le chasse-goupille à l'aide d'un petit marteau.
Mettez la goupille au rebut.
Ouvrez l'étau et retirez l'outil d'entretien.
Tournez le verrou de sécurité dans la position voulue :
Fonction verrouillage – côté plat tourné vers l'extérieur.
Fonction non-verrouillage – côté rond tourné vers l'extérieur.
Lubrifiez le verrou de sécurité et l'orifice de la goupille avec une goutte d'huile.
Ne pas perdre le ressort.

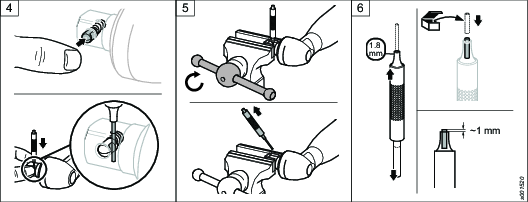

Enfoncez le verrou de sécurité à la main et insérez le chasse-goupille dans l'orifice pour aligner correctement la fente du verrou de sécurité.
Remettez l'outil d'entretien sur le carré d'entraînement.
Placez le carré d'entraînement dans un étau de façon à ce que le verrou de sécurité soit enfoncé.
Retirez le chasse-goupille.
Reculez le manchon du chasse-goupille de 1,8 mm (4080 0334 00). Placez une nouvelle goupille dans l'orifice du chasse-goupille. La goupille doit rester visible sur 1 mm environ.
Posez l'extrémité du chasse-goupille contre le carré d'entraînement du côté de la goupille, puis redressez l'outil jusqu'à ce qu'il forme un angle de 90° avec le carré d'entraînement.
Bougez le chasse-goupille jusqu'à ce que la goupille entre dans l'orifice du carré d'entraînement.
Enfoncez à la main la nouvelle goupille d'arrêt à l'aide du chasse-goupille. Le cas échéant, tapez doucement sur le chasse-goupille à l'aide d'un petit marteau.
Tenez le chasse-goupille droit.
