Informacje o produkcie

• Informacje ogólne
  • Słowa sygnalizujące zagrożenia
  • Gwarancja dotycząca klucza z głowicą typu Crowfoot
  • Gwarancja
  • Strona internetowa
  • ServAid
  • Karty charakterystyki substancji niebezpiecznych MSDS/SDS
  • Film dotyczący bezpieczeństwa użytkowania mechanicznych wkrętaków do nakrętek
  • Kraj pochodzenia
  • Rysunki wymiarowe
• Informacje ogólne
  • Dane techniczne produktu
  • Akcesoria
    • Narzędzia raportujące, sygnał RE

Informacje ogólne

OSTRZEŻENIE

Ryzyko wystąpienia szkód materialnych lub poważnych obrażeń ciała.

Przed rozpoczęciem użytkowania narzędzia należy przeczytać ze zrozumieniem wszystkie instrukcje, a następnie postępować zgodnie z nimi. Nieprzestrzeganie wszystkich instrukcji może spowodować porażenie prądem elektrycznym, pożar, szkody materialne i/lub poważne obrażenia ciała.

• Należy przeczytać wszystkie informacje dotyczące bezpieczeństwa dostarczone wraz różnymi częściami systemu.

• Należy przeczytać wszystkie instrukcje dotyczące instalowania, obsługi i konserwacji różnych części systemu.

• Należy przeczytać wszystkie obowiązujące lokalnie przepisy bezpieczeństwa dotyczące systemu i jego części.

• Wszystkie informacje i instrukcje dotyczące bezpieczeństwa należy zachować do wykorzystania w przyszłości.

Słowa sygnalizujące zagrożenia

Gwarancja dotycząca klucza z głowicą typu Crowfoot

Warunki dotyczące kluczy z głowicą typu Crowfoot:

– 12 miesięcy, ale nie więcej niż 500 000 cykli w przypadku odsadzonych i prostych kluczy z zamkniętą głowicą typu Crowfoot.

– 12 miesięcy, ale nie więcej niż 250 000 cykli w przypadku odsadzonych i prostych kluczy z otwartą głowicą typu Crowfoot.

Gwarancją nie są objęte części zużywalne, takie jak łożyska, koło zębate wrzeciona wyjściowego lub końcówki.

Gwarancja

• Gwarancja na produkt wygaśnie po 12+1 miesiącach od wysyłki z centrum dystrybucji Atlas Copco.

• Gwarancją nie jest objęte normalne zużycie eksploatacyjne części.

  • Normalnym zużyciem eksploatacyjnym jest zużycie wymagające wymiany części lub innych regulacji/przeglądów podczas standardowej obsługi konserwacyjnej narzędzi, przeprowadzanej po upływie określonego okresu (wyrażonego upływem czasu, godzinami pracy lub w inny sposób).

• Gwarancja udzielana na produkt jest uzależniona od prawidłowego użytkowania, konserwacji i napraw narzędzia oraz jego części składowych.

• Uszkodzenia części powstałe w okresie gwarancyjnym w wyniku konserwacji wykonywanej nieprawidłowo lub konserwacji wykonywanej przez strony trzecie, inne niż firmaAtlas Copco lub jej autoryzowani partnerzy serwisowi, nie są objęte gwarancją.

• Aby uniknąć uszkodzenia lub zniszczenia części narzędzia, obsługę serwisową narzędzia należy przeprowadzać zgodnie z zalecanymi harmonogramami konserwacji i przestrzegać właściwych instrukcji.

• Naprawy gwarancyjne są wykonywane wyłącznie w warsztatach firmy Atlas Copco lub przez autoryzowanych partnerów serwisowych.

Firma Atlas Copco oferuje wydłużoną gwarancję i najdoskonalszą konserwację prewencyjną za pośrednictwem umów serwisowych ToolCover. W celu uzyskania dodatkowych informacji należy skontaktować się z lokalnym przedstawicielem serwisowym.

Dotyczy silników elektrycznych:

• Gwarancja będzie obowiązywać tylko w przypadku, gdy obudowa silnika elektrycznego nie została otwarta.

Strona internetowa

Informacje o naszych produktach, akcesoriach, częściach zamiennych i publikacjach można odnaleźć na stronie Atlas Copco.

Zapraszamy do odwiedzenia: www.atlascopco.com.

ServAid

ServAid jest stale aktualizowanym portalem zawierającym informacje techniczne takie jak:

• Informacje prawne i dotyczące bezpieczeństwa

• Dane techniczne

• Instrukcje instalacji, obsługi i serwisowania

• Listy części zamiennych

• Akcesoria

• Rysunki wymiarowe

Zapraszamy do odwiedzenia: https://servaid.atlascopco.com.

W celu uzyskania dodatkowych informacji należy skontaktować się z lokalnym przedstawicielem Atlas Copco.

Karty charakterystyki substancji niebezpiecznych MSDS/SDS

Karty charakterystyki produktu zawierają opis produktów chemicznych sprzedawanych przez Atlas Copco.

Więcej informacji zamieszczono na stronie Atlas Copco www.atlascopco.com/sds.

Film dotyczący bezpieczeństwa użytkowania mechanicznych wkrętaków do nakrętek

Dowiedz się więcej o funkcjach bezpieczeństwa stosowanych w mechanicznych wkrętakach do nakrętek firmy Atlas Copco oraz o środkach, jakie musi przedsięwziąć operator w celu zapewnienia bezpiecznej obsługi tych wkrętaków. Kliknij poniższy link lub zeskanuj zamieszczony poniżej kod QR, aby obejrzeć film:

https://www.youtube.com/watch?v=FAh6yttvUpw

Kraj pochodzenia

Informacje o kraju pochodzenia znajdują się na etykiecie produktu.

Rysunki wymiarowe

Rysunki wymiarowe można znaleźć w archiwum rysunków wymiarowych lub w aplikacji ServAid.

Zapraszamy do odwiedzenia: http://webbox.atlascopco.com/webbox/dimdrw lub https://servaid.atlascopco.com.

Informacje ogólne

• Dane techniczne produktu
• Akcesoria
  • Narzędzia raportujące, sygnał RE

Dane techniczne produktu

Dane techniczne produktu można znaleźć w aplikacji ServAid lub na stronie Atlas Copco.

Zapraszamy do odwiedzenia: https://servaid.atlascopco.com lub www.atlascopco.com.

Akcesoria

• Narzędzia raportujące, sygnał RE

Narzędzia raportujące, sygnał RE

Narzędzia raportujące (RE) dostarczają sygnał pneumatyczny, który można doprowadzić do urządzenia monitorującego, które zlicza liczbę zatwierdzonych dokręceń, a także wykrywa przedwczesne wyłączenia i ponowne zadziałania oraz inne nieprawidłowości.

Instalacja

• Wymagania instalacyjne
  • Jakość powietrza
  • Przewodnik po smarowaniu narzędzi pneumatycznych
  • Złącze sprężonego powietrza
• Instrukcja instalacji
  • Montaż narzędzi drgających
  • Sprawdzanie położenia zaworu
  • Sprawdzanie momentu dokręcania
    • Przyrząd do sprawdzania momentu i kąta
    • Złącze testowe i przetwornik
    • Złącza podatne
    • Wbudowane przetworniki momentu — wersje do pomiaru momentu
    • Wbudowane przetworniki momentu — wersje do pomiaru momentu/kąta
  • Instrukcje dotyczące silnika łopatkowego
    • Demontaż
    • Kontrola elementów silnika
    • Montaż

Wymagania instalacyjne

• Jakość powietrza
• Przewodnik po smarowaniu narzędzi pneumatycznych
• Złącze sprężonego powietrza

Jakość powietrza

• W celu zapewnienia optymalnej wydajności i maksymalnej trwałości eksploatacyjnej produktu zaleca się używanie sprężonego powietrza o maksymalnej temperaturze punktu rosy +10°C (50°F). Zalecamy również zamontowanie chłodniczego osuszacza powietrza firmy Atlas Copco.

• Używać osobnego filtru powietrza, który usuwa cząstki stałe większe niż 30 mikrometrów oraz ponad 90% wody. Zainstaluj filtr jak najbliżej urządzenia i przed innymi urządzeniami do przygotowania powietrza, aby uniknąć spadku ciśnienia.

Pamiętaj, aby do narzędzi udarowych używać smarownic przeznaczonych do tych narzędzi. Zwykłe smarownice spowodują użycie zbyt dużej ilości smaru, a przez to obniżenie wydajności narzędzia na skutek zbyt dużej ilości smaru w silniku.

Przed podłączeniem narzędzia upewnić się, że wąż i złączki są czyste i pozbawione pyłu.

Zarówno w przypadku smarowanych, jak i niesmarowanych produktów niewielka ilość oleju podanego ze smarownicy wpłynie korzystnie na ich działanie.

Przewodnik po smarowaniu narzędzi pneumatycznych

Zalecane smarownice powietrzne:

• Optymalizator Atlas Copco (1 litr) 9090 0000 04

• Q8 Chopin 46

• Olej do narzędzi pneumatycznych Shell Air Tool Oil S2 A 320

Złącze sprężonego powietrza

OSTRZEŻENIE

Ryzyko poważnych obrażeń ciała

Powietrze pod ciśnieniem może spowodować obrażenia ciała.

• Zawsze odciąć dopływ sprężonego powietrza, jeśli nie jest ono używane lub przed przystąpieniem do wykonywania jakichkolwiek regulacji.

• Usunąć ciśnienie z węża pneumatycznego i odłączyć narzędzie od źródła sprężonego powietrza, jeśli nie jest ono używane lub przed przystąpieniem do wykonywania jakichkolwiek regulacji.

• Średnica węża oraz ciśnienie sprężonego powietrza zawsze muszą być dostosowane do używanego narzędzia.

OSTRZEŻENIE

Sprężone powietrze

Wysokie ciśnienie powietrza może spowodować poważne uszkodzenia i obrażenia ciała.

• Nie wolno przekraczać maksymalnego ciśnienia powietrza.

• Zawsze należy sprawdzić, czy węże pneumatyczne lub złączki nie są uszkodzone lub obluzowane.

Informacje dotyczące prawidłowego ciśnienia powietrza i średnicy węża – patrz „Dane techniczne” na stronie https://servaid.atlascopco.com lub www.atlascopco.com.

Przed podłączeniem narzędzia upewnij się, że wąż i złączki są czyste i pozbawione pyłu.

Instrukcja instalacji

• Montaż narzędzi drgających
• Sprawdzanie położenia zaworu
• Sprawdzanie momentu dokręcania
  • Przyrząd do sprawdzania momentu i kąta
  • Złącze testowe i przetwornik
  • Złącza podatne
  • Wbudowane przetworniki momentu — wersje do pomiaru momentu
  • Wbudowane przetworniki momentu — wersje do pomiaru momentu/kąta
• Instrukcje dotyczące silnika łopatkowego
  • Demontaż
  • Kontrola elementów silnika
  • Montaż

Montaż narzędzi drgających

Zaleca się pozostawienie węża pneumatycznego o długości minimum 300 mm (12 cali) między drgającym narzędziem a szybkozłączem.

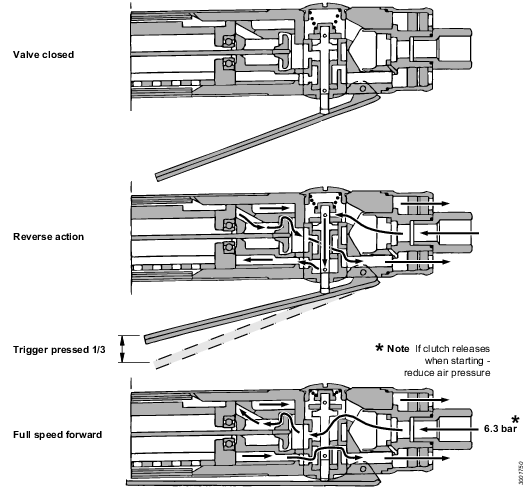

Sprawdzanie położenia zaworu

Sprawdzanie momentu dokręcania

• Przyrząd do sprawdzania momentu i kąta
• Złącze testowe i przetwornik
• Złącza podatne
• Wbudowane przetworniki momentu — wersje do pomiaru momentu
• Wbudowane przetworniki momentu — wersje do pomiaru momentu/kąta

Przyrząd do sprawdzania momentu i kąta

ACTA* 3000/4000. Dodatkowe informacje można znaleźć w naszym głównym katalogu lub w osobnej ulotce.

Złącze testowe i przetwornik

Wybrać złącze testowe i przetworniki stosownie do maksymalnego momentu obrotowego posiadanego narzędzia.

Złącza podatne

* Zawiera 2 śruby, 2 nakrętki, 2 podkładki

Wbudowane przetworniki momentu — wersje do pomiaru momentu

Wbudowane przetworniki momentu — wersje do pomiaru momentu/kąta

Instrukcje dotyczące silnika łopatkowego

OSTRZEŻENIE

Zagrożenia wynikające z zastosowania polimerów

Łopatki w tym produkcie zawierają PTFE (politetrafluoroetylen). Z powodu zużycia mechanicznego, cząsteczki PTFE mogą znajdować się wewnątrz produktu. W przypadku podgrzania PTFE może wytwarzać opary, które mogą spowodować tzw. gorączkę fluoro-polimerową o objawach podobnych do objawów grypy, szczególnie w przypadku palenia zanieczyszczonego tytoniu.

Podczas obsługi łopatek i innych elementów należy przestrzegać następujących zaleceń BHP dotyczących kontaktu z politetrafluoroetylenem:

• Nie palić tytoniu podczas obsługi technicznej produktu.

• Nie dopuszczać do kontaktu cząsteczek PTFE z otwartym ogniem, żarem lub wysoką temperaturą.

• Elementy silnika należy myć środkiem czyszczącym, nie zaś czyścić sprężonym powietrzem.

• Przed rozpoczęciem jakichkolwiek innych czynności należy umyć ręce.

Demontaż

Narzędzia serwisowe znajdują się również w zestawie podstawowych narzędzi do obsługi serwisowej. Aby uzyskać więcej informacji, patrz numer zamówieniowy 9835 5485 00.

Kontrola elementów silnika

Montaż

Narzędzia serwisowe znajdują się również w zestawie podstawowych narzędzi do obsługi serwisowej. Aby uzyskać więcej informacji, patrz numer zamówieniowy 9835 5485 00.

Obsługa

• Wytyczne ergonomiczne
• Instrukcja obsługi
  • Specjalne środki ostrożności dotyczące mechanicznych wkrętaków do nakrętek wyposażonych w otwartą końcówkę
  • Moment dokręcania
    • Weryfikacja momentu dokręcania
  • Dźwignia blokująca
  • Funkcja przepustnicy
  • Funkcja dławienia

Wytyczne ergonomiczne

Podczas czytania zamieszczonej poniżej listy ogólnych wytycznych dotyczących ergonomii miejsca pracy należy zastanowić się nad swoim stanowiskiem pracy i określić obszary umożliwiające wprowadzenie ulepszeń dotyczących pozycji operatora, rozmieszczenia podzespołów lub środowiska roboczego.

• Należy robić częste przerwy i często zmieniać pozycje robocze.

• Dostosować obszar stanowiska pracy do swoich potrzeb i wykonywanego zadania.

  • Uwzględnić wygodne rozmieszczenie części lub narzędzi w zasięgu ręki, aby uniknąć obciążenia statycznego.

  • Używać wyposażenia stanowiska pracy, takiego jak stoły i krzesła, dostosowanego do wykonywanego zadania.

• Unikać pozycji roboczych powyżej poziomu ramion lub pozycji wymagających statycznego trzymania podczas czynności montażowych.

  • W przypadku wykonywania pracy powyżej poziomu ramion należy ograniczać obciążenie statyczne mięśnie, zmniejszając ciężar narzędzia przez zastosowanie na przykład dźwigni reakcyjnych, bębnów do nawijania przewodów elastycznych lub przeciwwag. Obciążenie statyczne mięśni można również zmniejszyć, trzymając narzędzie blisko ciała.

  • Należy robić częste przerwy.

  • Unikać przyjmowania ekstremalnych pozycji ręki lub nadgarstka, szczególnie podczas wykonywania operacji wymagających stosowania siły.

• Zaaranżować wygodne pole widzenia, które wymaga minimalnych ruchów oka i głowy.

• Stosować oświetlenie odpowiednie do wykonywanego zadania.

• Wybierać narzędzie odpowiednie do wykonywanego zadania.

• W hałaśliwym otoczeniu należy używać środków ochrony słuchu.

• Należy używać wysokiej jakości wkładek narzędziowych oraz materiałów eksploatacyjnych, aby ograniczyć do minimum poziomy wibracji.

• Ograniczać do minimum stopień narażenia na siły reakcji.

  • Podczas cięcia:

    Tarcza do cięcia może zostać zablokowana, jeżeli tarcza ta zostanie wygięta lub jeśli nie będzie prawidłowo prowadzona. Należy używać kołnierza odpowiedniego dla tarczy do cięcia i unikać zginania tarczy do cięcia podczas pracy.

  • Podczas wiercenia:

    Wiertarka może utknąć, gdy wiertło przejdzie na wylot. W przypadku, gdy moment utyku jest zbyt wysoki należy używać uchwytów pomocniczych. Norma bezpieczeństwa ISO11148, część 3, zaleca używanie urządzeń amortyzujących moment reakcyjny o wartości powyżej 10 Nm w przypadku narzędzi z uchwytem pistoletowym oraz powyżej 4 Nm w przypadku narzędzi z uchwytem prostym.

  • W przypadku używania wkrętaków lub nakrętek z napędem bezpośrednim:

    Siły reakcji zależą od ustawień narzędzia i właściwości połączenia. Siła i postawa określają siłę reakcji, którą może przyjąć operator. Należy dostosowywać nastawę momentu do siły i postawy operatora oraz używać dźwigni reakcyjnej lub drążka reakcyjnego, jeśli moment jest zbyt wysoki.

• W zapylonym otoczeniu należy używać systemu odpylającego lub zakładać maskę ochronną na usta.

Instrukcja obsługi

• Specjalne środki ostrożności dotyczące mechanicznych wkrętaków do nakrętek wyposażonych w otwartą końcówkę
• Moment dokręcania
  • Weryfikacja momentu dokręcania
• Dźwignia blokująca
• Funkcja przepustnicy
• Funkcja dławienia

Specjalne środki ostrożności dotyczące mechanicznych wkrętaków do nakrętek wyposażonych w otwartą końcówkę

OSTRZEŻENIE

Niebezpieczeństwo zmiażdżenia

Nie sięgać do wnętrza otwartej głowicy. Ruchome części mogą spowodować zmiażdżenia i skaleczenia. Dłonie i palce należy trzymać z dala od ruchomych części.

Moment dokręcania

Aby zachować precyzję i bezpieczeństwo pracy, moment dokręcania wkrętaka do nakrętek powinien być ustawiony odpowiednio do połączenia śrubowego. Sprawdzić moment dokręcania dotyczący danego połączenia.

Moment dokręcania reguluje się przez zmianę naciągu sprężyny sprzęgła. Obróć pierścień zabezpieczający tak, by uzyskać dostęp do otworu w obudowie sprzęgła. Następnie obróć wystający trzpień tak, by zobaczyć otwór do klucza w podkładce regulacyjnej. Obróć klucz regulacyjny w prawo, by zmniejszyć, lub w lewo, by zwiększyć moment dokręcania. Po zakończeniu regulacji obróć ponownie pierścień zabezpieczający.

Weryfikacja momentu dokręcania

Zalecane wyposażenie służące do sprawdzania prawidłowości momentów dokręcania to Torque Analyser firmy Atlas Copco plus odpowiednio zwymiarowany przetwornik wraz z dostępnymi testowymi połączeniami śrubowymi.

Dźwignia blokująca

Zadaniem dźwigni blokującej jest zapobieganie niezamierzonemu uruchomieniu narzędzia mechanicznego.

Przestawić spust dźwigni blokującej, aby zablokować/odblokować funkcję bezpieczeństwa. Przed odłożeniem narzędzia należy zawsze ustawić dźwignię w pozycji zablokowanej.

• Upewnić się, że narzędzie jest wyposażone w dźwignię blokującą.

• Upewnić się, że dźwignia blokująca działa prawidłowo.

• W razie problemów wymienić dźwignię blokującą.

• Nie wolno demontować dźwigni blokującej ani blokować jej taśmą.

Funkcja przepustnicy

1. W przypadku, gdy gniazdo sześciokątne nie znajduje się w pozycji otwartej, wciśnij dźwignię przepustnicy do 1/3, aby obrócić gniazdo w pozycję otwartą.

2. Wsuń sześciokątne gniazdo na nakrętkę, która ma zostać dokręcona, i uruchom narzędzie, wciskając dźwignię przepustnicy całkowicie w dół.

3. Po dokręceniu zwolnij dźwignię przepustnicy i zsuń narzędzie z nakrętki. Wciśnij dźwignię przepustnicy do 1/3, aby obrócić gniazdo sześciokątne do pozycji otwartej i odłącz narzędzie.

Funkcja dławienia

Serwis

• Instrukcja konserwacji
  • Zalecenia serwisowe
  • Konserwacja prewencyjna
    • Konserwacja prewencyjna
  • Instrukcja obsługi klucza z głowicą typu Crowfoot
  • Dokręcanie połączeń gwintowanych
    • Przykład
• Instrukcja smarowania
  • Zabezpieczenie przed rdzą i czyszczenie
  • Poradnik smarowania
  • Smarowanie kół zębatych w obudowie sprzęgła
  • Dla uzyskana maksymalnej wydajności

Instrukcja konserwacji

• Zalecenia serwisowe
• Konserwacja prewencyjna
  • Konserwacja prewencyjna
• Instrukcja obsługi klucza z głowicą typu Crowfoot
• Dokręcanie połączeń gwintowanych
  • Przykład

Zalecenia serwisowe

Zaleca się wykonywanie konserwacji zapobiegawczej w regularnych odstępach czasu. Patrz szczegółowe informacje dotyczące konserwacji zapobiegawczej. Jeśli produkt nie działa prawidłowo, należy wycofać go z eksploatacji i poddać kontroli.

W przypadku braku szczegółowych informacji dotyczących konserwacji zapobiegawczej, należy postąpić zgodnie z poniższymi ogólnymi wytycznymi:

• Dokładnie oczyścić odpowiednie części

• Wymienić wszystkie wadliwe lub zużyte części

Konserwacja prewencyjna

• Konserwacja prewencyjna

Konserwacja prewencyjna

Zaleca się wykonywanie w regularnych odstępach czasu przeglądów i konserwacji zapobiegawczej; zalecana częstotliwość to 1 rok lub maksymalnie 250,000 dokręceń, zależnie od tego, co nastąpi wcześniej. W przypadku stosowania wysokich wartości momentu dokręcania i długich czasów dokręcania konieczne może być częstsze wykonywanie przeglądów.

Instrukcja obsługi klucza z głowicą typu Crowfoot

Głowicę typu Crowfoot należy wymontować, wyczyścić i nasmarować po upływie każdego okresu serwisowego między dokręceniami. Ze względu na to, że koła zębate są narażone na silne zużycie, należy bezwzględnie skontrolować ich stan. Jeżeli okaże się, że którekolwiek z kół zębatych jest zużyte lub uszkodzone, należy wymienić wszystkie koła zębate. Ponadto w razie potrzeby należy wymienić łożyska igiełkowe.

Dodatkowy smar powinien być dostarczany za pomocą smarowniczki, przy użyciu króćca w regularnych odstępach czasu pomiędzy serwisowaniem głowicy typu Crowfoot. Wlewać środek smarny, dopóki nie pojawi się na gnieździe wyjściowym. Nie wolno wciskać zbyt dużej ilości smaru, gdyż nadmierne smarowanie spowoduje wzrost temperatury i spadek prędkości.

Dokręcanie połączeń gwintowanych

Momenty dokręcania podane na rysunkach złożeniowych w aplikacji ServAid (patrz sekcja Części zamienne na stronie https://servaid.atlascopco.com) pozwalają na uzyskanie odpowiedniej siły zacisku i zapobiegają poluzowaniu elementów.

W trakcie serwisowania musi istnieć możliwość otwarcia tych części bez ich zniszczenia. W szczególnych okolicznościach (w zależności od zastosowania i użytkowania) może jednak dojść do poluzowania elementów po upływie pewnego czasu użytkowania. W takich sytuacjach moment można zwiększyć o 10-20%. Jeśli konieczne, można również nanieść klej do gwintów o niskiej lub średniej sile wiązania.

Przykład

Instrukcja smarowania

• Zabezpieczenie przed rdzą i czyszczenie
• Poradnik smarowania
• Smarowanie kół zębatych w obudowie sprzęgła
• Dla uzyskana maksymalnej wydajności

Zabezpieczenie przed rdzą i czyszczenie

Woda w sprężonym powietrzu może powodować powstawanie rdzy. Aby zapobiec powstawaniu rdzy, stanowczo zalecamy zainstalowanie osuszacza powietrza.

Woda i cząstki stałe mogą powodować blokowanie się łopatek i zaworów. Można temu zapobiec przez zainstalowanie filtra powietrza w pobliżu produktu, aby uniknąć spadku ciśnienia.

Przed dłuższymi przestojami należy zawsze zabezpieczyć narzędzie, wlewając kilka kropli oleju do wlotu powietrza. Uruchomić narzędzie na 5–10 sekund, po czym zebrać ściereczką nadmiar oleju na wylocie powietrza.

Poradnik smarowania

* Nieprzeznaczony do przekładni kątowych.

Smarowanie kół zębatych w obudowie sprzęgła

Dla uzyskana maksymalnej wydajności

W trudnych warunkach pracy – przy miękkich połączeniach śrubowych i maksymalnych ustawieniach – konieczne jest smarowanie pneumatyczne.

W przypadku skrajnie suchego powietrza żywotność łopatek i wydajność maszyny mogą ulec zmniejszeniu. Codzienne wlewanie 0,1 – 0,2 ml oleju do otworu wlotowego narzędzia przyczyni się do poprawy wydajności narzędzia. Alternatywnie można rozważyć zastosowanie automatycznego urządzenia do smarowania, urządzenia do smarowania mgłą olejową DIM firmy Atlas Copco lub urządzenia do smarowania jednopunktowego DOS, które poprawią wydajność maszyny.

Recykling

• Przepisy ochrony środowiska
• Informacje dotyczące recyklingu

Przepisy ochrony środowiska

Po zakończeniu okresu eksploatacji produkt musi zostać poddany właściwemu recyklingowi. Produkt należy zdemontować, zaś jego elementy poddać recyklingowi zgodnie z lokalnymi przepisami.

Akumulatory należy przekazać krajowej organizacji odzysku zużytych baterii i akumulatorów.

Informacje dotyczące recyklingu
