SMS-T-POSI2
Torque Arm
Информация об изделии
Общие сведения
Сигнальные слова, предупреждающие об опасности
Сигнальные слова Danger (Опасно), Warning (Предупреждение), Caution (Предостережение) и Notice (Уведомление) имеют следующие значения.
ОПАСНО | Указывает на опасную ситуацию, которая, если ее не предотвратить, приведет к гибели или серьезной травме. |
ПРЕДУПРЕЖДЕНИЕ | Указывает на опасную ситуацию, которая, если ее не предотвратить, может привести к гибели или серьезной травме. |
ПРЕДОСТЕРЕЖЕНИЕ | Вместе с символом предупреждения об опасности указывает на опасную ситуацию, которая, если ее не предотвратить, может привести к травме легкой или средней степени. |
УВЕДОМЛЕНИЕ | Используется для указания методов работы, не приводящих к травме. |
Гарантия
Срок действия гарантии на изделие истекает через 12+1 месяцев после отгрузки из дистрибьюторского центра компании Atlas Copco.
Гарантия не распространяется на нормальный износ деталей.
Нормальным называется износ, требующий замены детали или другой регулировки/переборки во время обычного технического обслуживания инструментов для данного периода (выраженного в единицах времени, часах работы или иным образом).
Гарантия на изделие действует при условии, что эксплуатация, техническое обслуживание и ремонт инструмента и его компонентов осуществляются правильно.
На повреждение деталей в результате технического обслуживания, выполненного ненадлежащим образом или силами иных лиц, кроме представителей компании Atlas Copco или ее сертифицированных партнеров по обслуживанию, в течение гарантийного срока, действие гарантии не распространяется.
Во избежание повреждения или разрушения деталей инструмента, ремонтное обслуживание инструмента должно проводиться в соответствии с рекомендованными графиками технического обслуживания с соблюдением правильных инструкций.
Гарантийный ремонт осуществляется только в сервисных мастерских Atlas Copco или силами сертифицированных партнеров по обслуживанию.
Atlas Copco предлагает расширенную гарантию и самое современное профилактическое техобслуживание в рамках договоров ToolCover. Для получения дополнительной информации обратитесь к местному представителю по обслуживанию.
Веб-сайт
На веб-сайте Atlas Copco представлена информация о наших изделиях, принадлежностях, запасных частях, а также печатные материалы.
Посетите: www.atlascopco.com.
Программа ServAid
ServAid – постоянно обновляемый портал, на котором содержится следующая техническая информация.
Информация о нормативных требованиях и технике безопасности.
Технические данные
Инструкции по установке, эксплуатации и техобслуживанию.
Перечень запасных частей.
Принадлежности.
Габаритные чертежи
Посетите: https://servaid.atlascopco.com.
Для получения дополнительной информации обратитесь к местному представителю Atlas Copco.
Паспорта безопасности (MSDS / SDS)
В паспортах безопасности описаны химические продукты, продаваемые компанией Atlas Copco.
Посетите веб-сайт Atlas Copco, чтобы ознакомиться с более подробной информацией www.atlascopco.com/sds.
Страна происхождения
Информация о стране происхождения указана на этикетке изделия.
Габаритные чертежи
Габаритные чертежи находятся в архиве габаритных чертежей или на портале ServAid.
Посетите: http://webbox.atlascopco.com/webbox/dimdrw (Серые компрессоры) или https://servaid.atlascopco.com (Синие компрессоры).
Обзор
Общие характеристики
Моментные рычаги компании Atlas Copco представляют собой замечательные средства, облегчающие работу с электрическими и пневматическими отвертками и гайковертами. Они освобождают руку, кисть и плечо оператора от вибрации, крутящего момента и веса при выполнении повторяющихся операций. Даже при самом малом напряжении повторяющиеся действия могут привести к серьезным расстройствам. Дополнительным преимуществом моментных рычагов компании Atlas Copco является то, что они позволяют сэкономить на насадках, таких как сверла, метчики и т. п., благодаря введению винта или входу в отверстие под более точным углом.
Моментные рычаги серии SMS имеют большой рабочий диапазон и исключительно легки в установке и в обращении. Конструкция моментных рычагов предназначена для тяжелых режимов работы в течение продолжительного времени. Крутящий момент инструмента не должен превышать указанный диапазон момента конкретного рычага.
Технические характеристики изделия
Технические данные продуктов приведены в ServAid или на веб-сайте Atlas Copco.
Посетите: https://servaid.atlascopco.com (Серые компрессоры) или www.atlascopco.com (Синие компрессоры).
Установка
Инструкция по установке
Установка дополнения для моментного рычага
Перед началом монтажа необходимо изменить применимую позицию моментного рычага для рабочей зоны.
Закрепите основу моментного очага с помощью винтов (не входят в поставку) на горизонтальном верстаке. Затяните винты, чтобы закрепить моментный рычаг надлежащим образом.
Закрепите горизонтальный рычаг на вертикальном рычаге винтами. Выберите соответствующие отверстия на рычаге для оптимальной эксплуатации в конкретной рабочей зоне.
Выберите ориентацию держателя инструмента.
Закрепите держатель инструмента на конце горизонтального рычага винтами. Затяните винты до рекомендуемого момента затяжки.
Прикрепите инструмент к держателю инструмента винтами в рекомендованной области зажима для инструмента. Затяните винты до рекомендуемого момента затяжки. Дополнительную информацию о том, как правильно выбрать область зажима для инструмента, и о рекомендуемом моменте затяжки см. в соответствующей инструкции по изделию или же обращайтесь за ней к местному представителю Atlas Copco.
Отрегулируйте балансировочное устройство. Поверните колесо балансировочного устройства, чтобы отрегулировать оптимальное сопротивление (в зависимости от инструмента). В этот момент инструмент можно подключить к источнику питания.

Установка верхнего цифрового энкодера
Установите энкодер с муфтой на вал в верхней части вертикального рычага.
Затяните фланцы с помощью винтов.
Аккуратно затяните зажимное приспособление винтом.
Закрепите защиту на энкодере винтами.
Подключите энкодер к модулю ввода-вывода Turck.

Спецификации изделия


Модель | Артикул | Макс. момент затяжки |
| A |
|
---|---|---|---|---|---|
|
| Нм | фунт силы-футы | мм | дюйма |
Положение SMS T5 | 4390 2036 00 | 5 | 3,7 | 789 | 31,1 |
Положение SMS T12 | 4390 2037 00 | 12 | 8,9 | 945 | 37,2 |
Положение SMS T25 | 4390 2038 00 | 25 | 18,4 | 1189 | 45,6 |
Положение SMS T50 | 4390 2039 00 | 50 | 36,9 | 1189 | 45,6 |
Положение SMS T100 | 4390 2040 00 | 100 | 73,8 | 1189 | 45,6 |
Модель | Артикул | B |
| C |
|
---|---|---|---|---|---|
|
| мм | дюйма | мм | дюйма |
Положение SMS T5 | 4390 2036 00 | 248 | 9,76 | 241 | 9,49 |
Положение SMS T12 | 4390 2037 00 | 298 | 11,73 | 396 | 15,59 |
Положение SMS T25 | 4390 2038 00 | 296 | 11,65 | 551 | 21,69 |
Положение SMS T50 | 4390 2039 00 | 336 | 13,23 | 489 | 19,25 |
Положение SMS T100 | 4390 2040 00 | 391 | 15,4 | 471 | 18,54 |
Модель | Артикул | D |
| E |
|
---|---|---|---|---|---|
|
| мм | дюйма | мм | дюйма |
Положение SMS T5 | 4390 2036 00 | 292 | 11,5 | 168 | 6,6 |
Положение SMS T12 | 4390 2037 00 | 342 | 13,5 | 168 | 6,6 |
Положение SMS T25 | 4390 2038 00 | 392 | 15,5 | 168 | 6,6 |
Положение SMS T50 | 4390 2039 00 | 440 | 17,3 | 228 | 9 |
Положение SMS T100 | 4390 2040 00 | 490 | 19,3 | 228 | 9 |
Модель | Артикул | R |
| R1 |
|
---|---|---|---|---|---|
|
| мм | дюйма | мм | дюйма |
Положение SMS T5 | 4390 2036 00 | 489 | 19,25 | 140 | 5,5 |
Положение SMS T12 | 4390 2037 00 | 575 | 22,63 | 146 | 5,8 |
Положение SMS T25 | 4390 2038 00 | 621 | 24,45 | 183 | 7,2 |
Положение SMS T50 | 4390 2039 00 | 698 | 27,5 | 154 | 6,1 |
Положение SMS T100 | 4390 2040 00 | 788 | 31 | 158 | 6,2 |
Модель | Артикул | Вес инструмента |
|
---|---|---|---|
|
| кг | фунты |
Положение SMS T5 | 4390 2036 00 | 0,8 | 1,76 |
Положение SMS T12 | 4390 2037 00 | 1,5 | 3,3 |
Положение SMS T25 | 4390 2038 00 | 2,5 | 5,5 |
Положение SMS T50 | 4390 2039 00 | 5 | 4,85 |
Положение SMS T100 | 4390 2040 00 | 6 | 11 |
|
|
---|---|
A | Высота |
B | Ширина |
C | Вертикальный ход |
D, R,R1 | Радиус |
E | Фиксированный ход |
Обслуживание
Инструкции по техобслуживанию

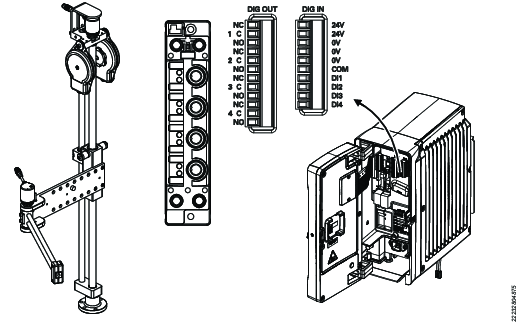

Подключение модуля ввода-вывода Turck

Настройка углового аналогового энкодера для горизонтального рычага
Настройка аналогового энкодера выполнена на заводе. Данная калибровка выполняется только в целях технического обслуживания.
Калибровка

Подключите энкодер к модулю ввода-вывода Turck.
Инструкции по смазке
Обслуживание
-
Стойку верстачной тумбы следует смазывать двумя каплями масла два раза в год.
-
Втулки рычагов не требуют смазки.
