WP 120 balancers
Balancer
제품 정보
일반 정보
경고재산 피해 또는 심각한 부상의 위험
공구를 작동하기 전에 모든 지침을 읽고, 이해하고 준수하도록 하십시오. 모든 지침을 따르지 않을 경우 감전, 화재, 재산 피해 및/또는 심각한 신체적 부상을 야기할 수 있습니다.
시스템의 다른 부품과 함께 제공된 안전 정보를 전부 읽으십시오.
시스템의 다른 부품에 대한 설치, 작동 및 유지보수에 대한 제품 지침을 전부 읽으십시오.
시스템 및 해당 부품에 대한 모든 지역별 지정 안전 규정을 전부 읽으십시오.
추후에 참조할 수 있도록 모든 안전 정보와 지침을 보관하십시오.
안전 신호 용어
안전 신호 용어인 위험, 경고, 주의, 및 참고에는 다음과 같은 의미가 있습니다.
위험 | 위험은 위험한 상황을 나타내며 이러한 상황을 피하지 않으면 사망 또는 중상으로 이어집니다. |
경고 | 경고는 위험한 상황을 나타내며 이러한 상황을 피하지 않으면 사망 또는 중상으로 이어질 가능성이 있습니다. |
주의 | 안전 경보 기호와 함께 사용되는 주의는 위험한 상황을 나타내며 이러한 상황을 피하지 않으면 중경상으로 이어질 가능성이 있습니다. |
참고 | 참고는 신체 상해와 관련이 없는 실제적인 문제를 해결하는 데 사용됩니다. |
보증
제품 보증은 Atlas Copco의 물류 센터에서 발송한 후 12 + 1개월 후에 만료됩니다.
정상적인 부품의 마모는 보증 범위에 포함되지 않습니다.
일상적인 마모에 의한 손상이 있는 경우 해당 기간의 일반적인 표준 공구 유지보수를 수행하는 동안(시간, 작동 시간 또는 다른 방법으로 표시됨) 부품 변경 또는 기타 조정/점검이 필요합니다.
제품 보증은 공구와 구성 부품의 정확한 사용, 유지 보수 및 수리에 따라 결정됩니다.
보증 기간 동안 부적합한 유지 보수 Atlas Copco 또는 공인 서비스 협력 업체 외에서 정비를 수행한 결과로 발생한 부품 손상은 보증이 적용되지 않습니다.
공구 부품이 손상되거나 파괴되지 않도록 하려면, 권장된 유지 보수 일정에 따라 공구를 정비하고 정확한 지침을 준수해 주세요.
보증 수리는 Atlas Copco 정비소 또는 인증 서비스 협력업체에서만 수행됩니다.
Atlas Copco는 자체 ToolCover를 통해 연장된 보증과 최첨단의 예방 정비를 제공합니다. 추가 정보는 가까운 서비스 대리점에 문의해 주세요.
웹사이트
제품, 부속품, 예비 부품 및 게시된 사안에 관한 정보는 Atlas Copco 웹 사이트에서 찾을 수 있습니다.
다음 자료 및 웹 사이트를 참조해 주세요. www.atlascopco.com.
ServAid
ServAid는 지속적으로 업데이트되며 다음과 같은 기술 정보가 포함된 포털입니다.
규정 및 안전 정보
기술 자료
설치, 작동 및 서비스 지침
예비 부품 목록
부속품
축적 도면
다음 자료 및 웹 사이트를 참조해 주세요. https://servaid.atlascopco.com.
추가 정보는 가까운 Atlas Copco 서비스 대리점에 문의하십시오.
안전 보건 자료 MSDS/SDS
Atlas Copco가 판매하는 화학 제품에 대한 설명은 안전 데이터 시트에 나와 있습니다.
자세한 정보는 Atlas Copco 웹사이트 www.atlascopco.com/sds를 방문해주십시오.
원산지 국가
원산지 국가에 대한 정보는 제품 라벨의 해당 정보를 참조해주십시오.
축적 도면
치수 도면은 치수 도면 아카이브 또는 ServAid에서 찾을 수 있습니다.
다음 자료 및 웹 사이트를 참조해 주세요. https://webbox.atlascopco.com/webbox/dimdrw 또는 https://servaid.atlascopco.com.
일반 안전
밸런서를 사용하기 전에 사용 지침을 읽으십시오. 전체 사용 지침 및 안전 정보를 읽고 숙지한 후 지침을 엄격히 준수한 경우에만 장비를 사용한 안전한 작업이 가능합니다.
안전 서스펜션 (2), (3) 또는 로드 후크(9)와 같은 안전 장치를 제거하거나 이를 개조하여 무력화하지 마십시오. 고장이나 결함이 있는 경우 밸런서 사용을 중지하고 담당 감독자에게 알리십시오. 예를 들면 밸런서가 체인으로 떨어지는 경우입니다. 교육을 받고 자격을 갖춘 직원이 더 이상의 사용이 가능한지 평가해야 하며 손상된 구성품을 교체해야 합니다.
작업자는 이러한 사용 지침에 나와 있는 지시 사항에 따라 밸런서를 사용하여 작업하기 전에 교육을 이수해야 합니다.
개요
적용
밸런서는 소형 공구의 중량을 경감시키는 데 사용되며 소형 공구 및 간단한 다중 고정 공구의 사용을 훨씬 쉽게 만들어 줍니다.
수축력은 전체 와이어 연장 길이에서 거의 동일하게 유지됩니다. 부하 범위는 모델에 따라 다릅니다.
밸런서 사용을 위해 주변 온도는 -20°C~+70°C입니다.
제품의 기술 데이터
기술 제품 데이터는 ServAid 또는 Atlas Copco 웹사이트에서 찾을 수 있습니다.
다음 자료 및 웹 사이트를 참조하십시오. https://servaid.atlascopco.com 또는 www.atlascopco.com.
어느 웹 사이트에서도 기술 제품 데이터를 사용할 수 없는 경우 현지 Atlas Copco 고객 센터에 도움을 요청하십시오.

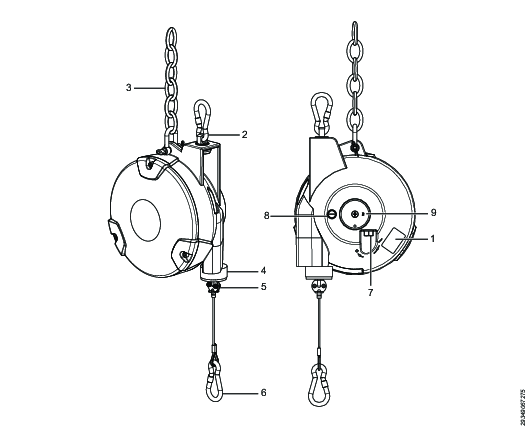

기본 구성품
CE 라벨
서스펜션 후크
체인
와이어 스톱 버퍼
와이어 클램프
트리거 스냅
나사 조정
드럼 잠금부
커버 디스크
CE 라벨
CE 라벨은 케이블 출구의 오른쪽 돌출부 위에 부착됩니다. 밸런서를 뚜껑 위에 세웠을 때 텍스트가 오른쪽을 향합니다. CE 라벨에는 유형, 하중 용량, 케이블 연장 범위, 제조사, 제조 연도에 관한 정보가 포함되어 있습니다.
설치
밸런서 설치
쉽게 정렬하고 모든 방향으로 움직일 수 있도록 밸런서를 설치합니다. 와이어는 추가적인 힘을 가하지 않아도 이동할 수 있어야 합니다.
케이블이나 기타 부속품이 와이어에 고정되는 경우 이는 와이어 수명을 단축시킬 수 있으며 이는 피로로 인한 와이어 파단을 초래할 수 있습니다. Atlas Copco와 상의 없이 공구 케이블이나 액세서리를 밸런서 와이어에 연결하지 마십시오.
제공된 보조 체인을 설치합니다.
보조 체인이 전체 작업 영역에서 밸런서에 지장을 주기에 너무 길거나 너무 짧지 않은지 확인하십시오.
위험을 방지하기 위해 체인은 항상 밸런서로부터 분리된 장착 지점에 장착합니다.
허용된 최대 낙하 거리는 100 mm입니다.
설치 전에, 밸런서 서스펜션 부가 장치와 보조 체인 고정장치가 안전하고 안정적인지 확인하십시오.
케이블 끝에 있는 스냅 후크에 작업 부하를 장착합니다.
작업 부하를 조정하고, "작업 부하 조정"을 참조하십시오.
작업 부하 조정
밸런서는 최대 작업 부하를 이행하도록 초기 설정되어 있습니다.

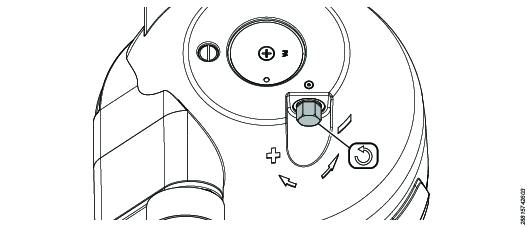

밸런서가 다양한 작업 부하를 견디도록 조정하려면 밸런서의 엔드리스 나사를 마이너스(-) 또는 (+) 방향으로 돌립니다.
더 가벼운 작업 부하의 경우 (-)
더 무거운 작업 부하의 경우 (+)
경고엔드리스 나사의 위험
끝 위치를 지나 풀리거나 조여질 경우 엔드리스 나사가 손상될 수 있습니다.
끝 위치에서 엔드리스 나사 돌리기를 멈춥니다.
스냅 후크에 작업 부하를 장착합니다.
엔드리스 나사를 마이너스(-) 또는 (+) 방향으로 돌려서 평형추를 조정합니다.
엔드리스 나사를 돌리려면 소켓 렌치를 사용하십시오.
밸런서의 초기 장력 설정
경고부상 위험
와이어를 느리고 부드러운 움직임으로 감는 것이 매우 중요합니다. 너무 빨리 감으면 와이어가 찢어지고 파손되어 재산상의 손해 및/ 또는 신체 부상이 발생할 수 있습니다.
정비 시 스프링이 풀린 경우 밸런서의 초기 장력을 설정해야 합니다.
밸런서의 최대 초기 장력을 얻으려면, 엔드리스 나사를 횟수 x 플러스(+) 방향으로 돌리고, 아래의 표를 참조하십시오.
4390190210 | x = 약 6 |
4390190196 | x = 약 6 3/4 |
4390190197 | x = 약 5 1/4 |
4390190198 | x = 약 5 1/4 |
최소 작업 부하 설정
최소 작업 부하를 설정할 때, 절대 1.0 m 이상의 와이어 길이를 사용하지 마십시오. 스프링 파괴 장치가 풀릴 수 있습니다.
스프링 파괴 장치가 풀릴 경우:
스프링 장력을 플러스(+) 방향으로 주의하여 조정합니다.
작업 부하를 장착합니다.
엔드리스 나사를 마이너스(-) 방향으로 돌려서 작업 부하의 평형추를 조정합니다.
와이어 드럼 잠그기
드럼 잠금이 와이어 드럼을 차단합니다. 와이어 드럼이 잠겨 있을 때는, 스프링 장력을 줄이지 않고 와이어를 교체할 수 있습니다.
드럼 잠금 고정 핀을 최대한 멀리 누르고 일자 드라이버를 사용해서 90° 돌립니다.
와이어 드럼이 잠겼는지 확인하십시오.
드럼 잠금 고정 핀을 다시 시작 위치로 돌려서 와이어 드럼을 풉니다.
드럼 잠금을 풀기 전에 작업 부하가 장착되고 스프링 장력이 조정되었는지 확인하십시오.
와이어 연장 길이 조정
설치 시 와이어 웨지(6)와 와이어 클램프(5) 사이에 최소 100mm의 거리를 유지합니다. 그렇지 않으면 마모가 증가하고 조기에 고장이 발생할 수 있습니다.
와이어 클램프를 풉니다.
와이어 클램프와 와이어 스톱 버퍼를 원하는 위치로 이동합니다.
와이어 클램프를 조입니다.
경고와이어 손상의 위험
와이어 연장 길이가 너무 멀리 연장되는 경우 와이어 손상의 위험이 있습니다.
-
엔드 스톱에 도달하면 와이어를 잡아당기지 마십시오.
와이어 길이 조정
하단 장착 지점에 웨지 조정 기능이 있는 WP 모델에만 해당됩니다.
밸런서는 현장 상황에 맞게 와이어 길이를 조정할 수 있도록 긴 와이어와 함께 제공됩니다.
와이어 클램프와 와이어 웨지 사이의 최소 거리는 100 mm입니다.
와이어 웨지에서 클램프를 제거합니다.
와이어 길이를 조정합니다.
와이어 클램프와 와이어 웨지 사이의 최소 거리가 100 mm보다 짧지 않은지 확인하십시오.
와이어 웨지에 다시 클램프를 놓습니다.
EN 13411 지점 1~3에 따라 제공된 페룰 또는 클램프로 와이어 끝을 조입니다.
남은 와이어 끝을 똑바로 잘라냅니다.
서비스
유지보수 지침
정비 및 검사
정비 및 검사는 공인 정비소 또는 유자격 서비스 기사가 수행해야 합니다.
사용 지침에는 밸런서 설치 및 사용에 관해 기술되어 있습니다. 유지보수 및 수리는 교육을 받고 자격을 갖춘 직원만 수행할 수 있습니다. 교육을 받고 자격을 갖춘 직원은 전문 교육, 전문적 경험, 수행한 활동 및 제조사 또는 공식 파트너가 제공하는 교육을 기반으로 지정된 작업을 독립적으로 수행할 수 있는 기술을 보유한 사람입니다.
다음 부품이 손상되거나 상당히 마모된 경우 밸런서 사용을 중단하십시오. 작업을 계속하기 전에 부품을 교체하십시오.
와이어
서스펜션
안전 체인
스냅 후크
와이어 손상의 징후:
스탠드 깨짐
케이지형 튀어 나옴
납작해진 장소 또는 마모
간격 | 작업 |
|---|---|
매일 | 육안 검사:
|
매월 | 장비에 손상과 마모가 없는지 육안으로 검사하십시오. 비부식성 그리스로 윤활:
|
매년 | 장비에 손상과 마모가 없는지 육안으로 검사하십시오. |
와이어 교체
스프링을 풀지 않고 밸런서를 분해하지 않은 상태에서 와이어를 교체할 수 있습니다.
와이어를 완전히 집어 넣고 와이어 끝이 밸런서 외장 구멍에서 보이는지 확인하십시오.
와이어 드럼을 잠급니다.
아래 링크를 참조하여 와이어 드럼을 올바르게 잠급니다.
경고반동 위험
와이어 드럼이 사고로 풀리면 와이어의 갑작스러운 반동을 야기해 손상과 중상으로 이어질 수 있습니다.
와이어 드럼이 정확하게 잠겼는지 확인하십시오.
작업 부하를 제거합니다.
반대쪽 와이어 끝을 눌러서 밸런서 외장 구멍을 통해 와이어를 빼냅니다.
록킹 부시를 제거합니다.
밸런서 외장 구멍을 통해 와이어를 빼냅니다.
밸런서 외장 구멍과 더 멀리 밸런서 외장 슬롯을 통해 교체 케이블을 밀어 넣습니다.
록킹 부시를 장착합니다.
와이어를 다시 외장에 밀어 넣습니다.
작업 부하를 장착합니다.
경고부상 위험
작업 부하 중량을 변경하면 예기치 않은 움직임과 부상을 야기할 수 있습니다.
-
와이어를 교체할 때 작업 부하 중량을 변경하지 마십시오.
-
와이어 드럼을 풉니다.
교체 키트
다음 정보는 당사의 교체 키트를 참조한 것입니다.
부품을 교체할 때는 항상 제품 설명서를 준수하십시오!
