5G Connect-L ITB-A
产品信息
一般信息
警告存在财产损失或严重受伤的风险
确保在操作工具前阅读、了解并遵守各项操作说明。若不遵守所有操作说明，可能会造成电击、火灾、财产损失和/或严重的人身伤害。
阅读所有随本系统不同部分提供的安全信息。
阅读针对安装、操作和维护本系统不同部分的产品说明。
阅读有关本系统及其中零件的所有本地安全法规。
保存所有安全信息和说明，以备将来参考。
安全警示语
危险、警告、小心和注意等安全警示语的意思如下：
危险 | 危险表示一种危险的情况，如果不能避免，将会导致死亡或严重伤害。 |
警告 | 警告表示一种危险的情况，如果不能避免，可能导致死亡或严重伤害。 |
小心 | 小心与安全警告标志一起使用，表示一种危险的情况，如果不能避免，可能会导致轻微或中等程度的伤害。 |
注意 | 注意用于指示与个人伤害无关的操作。 |
网站
有关我们的产品、配件、备件和已发布事项的信息，请访问 Atlas Copco 网站。
请访问：www.atlascopco.com.
ServAid
ServAid 是一个持续更新的门户网站，含有技术信息，例如：
法规和安全信息
技术数据
安装、操作和维修说明
备件列表
附件
尺寸图
请访问：https://servaid.atlascopco.com.
如需进一步的技术信息，请联系您当地的 Atlas Copco代表。
原产地
对于原产地，请参见产品标签上的信息。
尺寸图
尺寸图可以在尺寸图存档或 ServAid 上找到。
请访问：http://webbox.atlascopco.com/webbox/dimdrw或 https://servaid.atlascopco.com。
概览
LED 指示灯
5G Connect-L ITB-A 配有两个 LED 灯，可显示不同的状态。
位置 | LED | 指示灯 |
|---|---|---|
A | 稳定白光 | 已通电。 |
B | 稳定蓝光 | 准备连接。* |
* 这并不等于工具已连接到网络。有关工具与网络的连接状态，请参阅工具人机界面。
产品技术数据
产品技术数据可以在 ServAid 或 Atlas Copco网站上找到。
安装
安装要求
前提条件
要安装 5G Connect-L ITB-A 的工具，其序列号必须至少以 C 开头。序列号以 A 或 B 开头的工具需要更换电机 Flex 卡，才能与 5G Connect-L ITB-A 一起使用。详情请联系 Atlas Copco 服务中心。
安装说明
安装附件
工具或附件只能由有资质的维护人员进行拆卸。
开始拆卸之前，确保电池已断开连接。
所需的工具：
活动扳手
螺丝刀

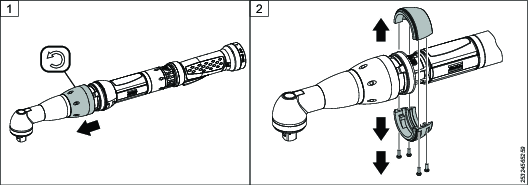

使用活动扳手拧松前部盖形螺母。
取下盖形螺母后面两个半环上的 4 个螺钉。取下两个半环。

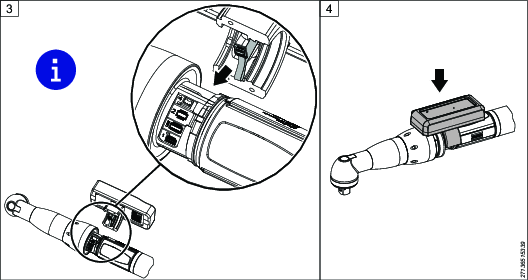

将附件的柔性电缆连接到 USB 端口。
如果连接不正确，可能会损坏 USB 连接器。连接 USB 连接器时，必须使柔性电缆折叠，而不是扭曲。

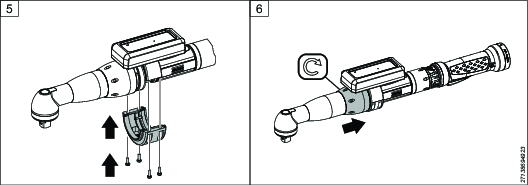

将带有内置上半环的附件放在工具上。
使用附件盒中的 4 个螺钉将附件与下半环固定在一起。以最大 1.2 Nm 的扭矩拧紧。
使用活动扳手以最大 80 Nm 的扭矩拧紧前部盖形螺母。
安装 Nano SIM 卡
有关如何安装 Nano SIM 卡的信息，请参阅 5G Connect-L ITB-A 用户指南。
初始配置
配置
有关如何配置软件的信息，请参阅 5G Connect-L ITB-A 用户指南。
操作
人体工学指导准则
通读此一般人体工学指导准则列表时考虑您的工作台，找出在姿势、组件放置或工作环境方面可以改进的地方。
请频繁地间歇并更换作业位置。
根据需求和工作任务调整工作台区域。
通过确定需要放置零件和工具的位置调整出方便的范围，避免静态运功。
使用工作台设备，例如适合工作任务的桌椅。
避免作业位置高于肩部水平线或在装配操作期间静态持握工具。
在肩部水平线以上位置作业时，通过减轻工具重量来减少静态的肩部肌肉负担，例如使用扭矩臂、软管卷盘或重量平衡器。您也可以通过在近身位置持握工具来减轻静态的肩部肌肉负担。
经常休息。
避免肩部或腕部使用极端姿势，尤其在需要使用一定力量的操作过程中。
调整出方便的视野，使眼睛和头部的运动最少。
处理工作任务时使用适当的照明。
处理工作任务时选择适当的工具。
在嘈杂的环境中，请使用护耳设备。
使用高质量插入式工具和消耗品以最大限度减少暴露于过度振动的情况。
尽量减少在反作用力情况下的暴露。
切割时：
如果切割轮弯曲或者未正确予以引导，则切割轮可能会卡住。针对切割轮使用正确的法兰，并在操作过程中避免弯曲切割轮。
钻孔时：
当钻头打穿时，钻孔机可能会停转。如果停转扭矩高，请使用支撑手柄。安全标准 ISO11148 第 3 部分建议，对于枪柄式工具使用可吸收 10 Nm 以上反作用扭矩的设备，对于直柄式工具，使用可吸收 4 Nm 以上反作用扭矩的设备。
使用直接驱动螺丝刀或扳手时：
反作用力取决于工具的设置和连接件的特性。力量和姿势决定了操作员可以承受的反作用力大小。调整扭矩设置，以适合操作人员的力量和姿势，如果扭矩过高，则使用扭矩臂或反作用杆。
在多尘环境中，请使用除尘系统或戴口罩。
维修
维护说明
混合型超级电容器的维护
如果 5G Connect-L ITB-A 在 6 个月内未使用，则需要充电。
拧松螺钉，取下 5G Connect-L ITB-A 上的侧盖。
通过电缆将 5G Connect-L ITB-A 上的 Micro USB 端口连接到合适的电源上，电缆的一端为 Micro USB 接头，另一端为您选择的 USB 接头。
充电约 1.5 分钟。
预防静电
产品内部元件对静电放电敏感。为了避免影响正常使用，确保在防静电的工作环境下对工具进行维护和保养。下图为相关的维修工作台示例。
